ໃນລະບົບໄຟຟ້າແຮງດັນສູງແລະແຮງດັນກາງ, ຄວາມປອດໄພບໍ່ພຽງແຕ່ບັນລຸໄດ້ໂດຍຜ່ານ insulation ແລະອຸປະກອນປ້ອງກັນ. ສ່ວນໃຫຍ່ຂອງຄວາມປອດໄພຂອງໄຟຟ້າແມ່ນຂຶ້ນກັບການປະສານງານກົນຈັກລະຫວ່າງອົງປະກອບທີ່ແຕກຕ່າງກັນ, ປ້ອງກັນບໍ່ໃຫ້ຜູ້ປະຕິບັດການເຮັດການສະຫຼັບທີ່ບໍ່ຖືກຕ້ອງ.
ໄດ້Ground Switch ກົນໄກປະຕິບັດງານອຸປະກອນ interlockingແມ່ນຫນຶ່ງໃນອົງປະກອບຄວາມປອດໄພທີ່ສໍາຄັນເຫຼົ່ານີ້. ມັນໄດ້ຖືກອອກແບບເພື່ອຄວບຄຸມລໍາດັບການເຮັດວຽກລະຫວ່າງສະວິດສາຍດິນແລະອຸປະກອນສະຫຼັບອື່ນໆ, ຊ່ວຍປ້ອງກັນການດໍາເນີນງານທີ່ເປັນອັນຕະລາຍເຊັ່ນການປິດສະວິດດິນໃນຂະນະທີ່ວົງຈອນຍັງ energized.
ເຖິງແມ່ນວ່າອຸປະກອນນີ້ມັກຈະຖືກເຊື່ອງໄວ້ພາຍໃນ switchgear, ມັນມີບົດບາດສໍາຄັນໃນການຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືແລະປົກປ້ອງທັງອຸປະກອນແລະບຸກຄະລາກອນ.
A Ground Switch ກົນໄກປະຕິບັດງານອຸປະກອນ interlockingແມ່ນກົນໄກຄວາມປອດໄພກົນຈັກຫຼືໄຟຟ້າທີ່ຕິດຕັ້ງຢູ່ໃນລະບົບ switchgear ເພື່ອປະສານງານການເຮັດວຽກຂອງ:
ສະວິດສາຍດິນ
ເຄື່ອງຕັດວົງຈອນ
ໂຫຼດສະວິດ
ຕັດການເຊື່ອມຕໍ່ສະວິດ
ປະຕູຕູ້ ແລະ ກະດານເຂົ້າ
ຈຸດປະສົງຕົ້ນຕໍຂອງມັນແມ່ນເພື່ອຮັບປະກັນວ່າການສະຫຼັບການດໍາເນີນການປະຕິບັດຕາມລໍາດັບຄວາມປອດໄພທີ່ກໍານົດໄວ້ກ່ອນ.
ຕົວຢ່າງ:
ສະວິດສາຍດິນຄວນຈະຖືກປິດພຽງແຕ່ຫຼັງຈາກວົງຈອນຕົ້ນຕໍໄດ້ຖືກຕັດການເຊື່ອມຕໍ່.
ປະຕູຕູ້ຄວນຖືກລັອກໄວ້ເມື່ອມີແຮງດັນອັນຕະລາຍ.
ເຄື່ອງຕັດວົງຈອນບໍ່ຄວນປິດເມື່ອສະວິດສາຍດິນຢູ່ໃນທ່າທີ່ບໍ່ປອດໄພ.
ໂດຍການສ້າງຂໍ້ຈໍາກັດທາງດ້ານຮ່າງກາຍລະຫວ່າງກົນໄກການດໍາເນີນງານ, ອຸປະກອນ interlocking ຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງຄວາມຜິດພາດໃນການດໍາເນີນງານຂອງມະນຸດ.
ອຸປະກອນໄຟຟ້າສາມາດເປັນອັນຕະລາຍເຖິງແມ່ນວ່າຫຼັງຈາກການປິດການສະຫນອງພະລັງງານ. ແຮງດັນທີ່ຕົກຄ້າງ, ລໍາດັບການສະຫຼັບທີ່ບໍ່ຖືກຕ້ອງ, ຫຼືການກະຕຸ້ນທີ່ບໍ່ຄາດຄິດສາມາດສ້າງອັນຕະລາຍຮ້າຍແຮງ.
ລະບົບ interlocking ທີ່ເຊື່ອຖືໄດ້ຊ່ວຍແກ້ໄຂບັນຫາທົ່ວໄປຈໍານວນຫນຶ່ງ.
1. ປ້ອງກັນການປະຕິບັດການສະຫຼັບທີ່ບໍ່ຖືກຕ້ອງ
ໃນລະບົບໄຟຟ້າທີ່ສັບສົນ, ຜູ້ປະຕິບັດການອາດຈະຕ້ອງປະຕິບັດຂັ້ນຕອນການສະຫຼັບຫຼາຍ.
ໂດຍບໍ່ມີການປ້ອງກັນ interlocking, ການກະທໍາທີ່ບໍ່ຖືກຕ້ອງອາດຈະປະກອບມີ:
ປິດສະວິດສາຍດິນໃນວົງຈອນສົດ
ປະຕິບັດການເບກເກີພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ປອດໄພ
ການເປີດປະຕູທາງເຂົ້າກ່ອນການລົງພື້ນດິນແມ່ນສໍາເລັດ
ອຸປະກອນ interlocking ເຮັດຫນ້າທີ່ຄ້າຍຄື "ຜູ້ຮັກສາກົດລະບຽບ", ອະນຸຍາດໃຫ້ພຽງແຕ່ລໍາດັບການດໍາເນີນງານທີ່ປອດໄພ.
2. ປົກປ້ອງອຸປະກອນໄຟຟ້າ
ການສະຫຼັບທີ່ບໍ່ຖືກຕ້ອງບໍ່ພຽງແຕ່ເປັນອັນຕະລາຍຕໍ່ຄົນເທົ່ານັ້ນ, ແຕ່ຍັງສາມາດເຮັດໃຫ້ອຸປະກອນເສຍຫາຍໄດ້.
ຜົນສະທ້ອນທີ່ເປັນໄປໄດ້ລວມມີ:
ວົງຈອນສັ້ນ
ຄວາມຜິດ Arc
ຄວາມເສຍຫາຍຕິດຕໍ່
ຄວາມລົ້ມເຫຼວຂອງ insulation
ກົນໄກ interlocking ທີ່ຖືກອອກແບບຢ່າງຖືກຕ້ອງຊ່ວຍຍືດອາຍຸການບໍລິການຂອງອຸປະກອນໂດຍການຫຼຸດຜ່ອນການເຮັດວຽກທີ່ຜິດປົກກະຕິ.
ຫຼັກການການເຮັດວຽກແມ່ນຂຶ້ນກັບການອອກແບບ switchgear, ແຕ່ລະບົບສ່ວນໃຫຍ່ໃຊ້ການປະສົມປະສານຂອງການຈັດຕໍາແຫນ່ງກົນຈັກແລະໂຄງສ້າງລັອກ.
ການເຊື່ອມຕໍ່ກົນຈັກ
interlocking ກົນຈັກຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງຍ້ອນຄວາມຫນ້າເຊື່ອຖືຂອງມັນ.

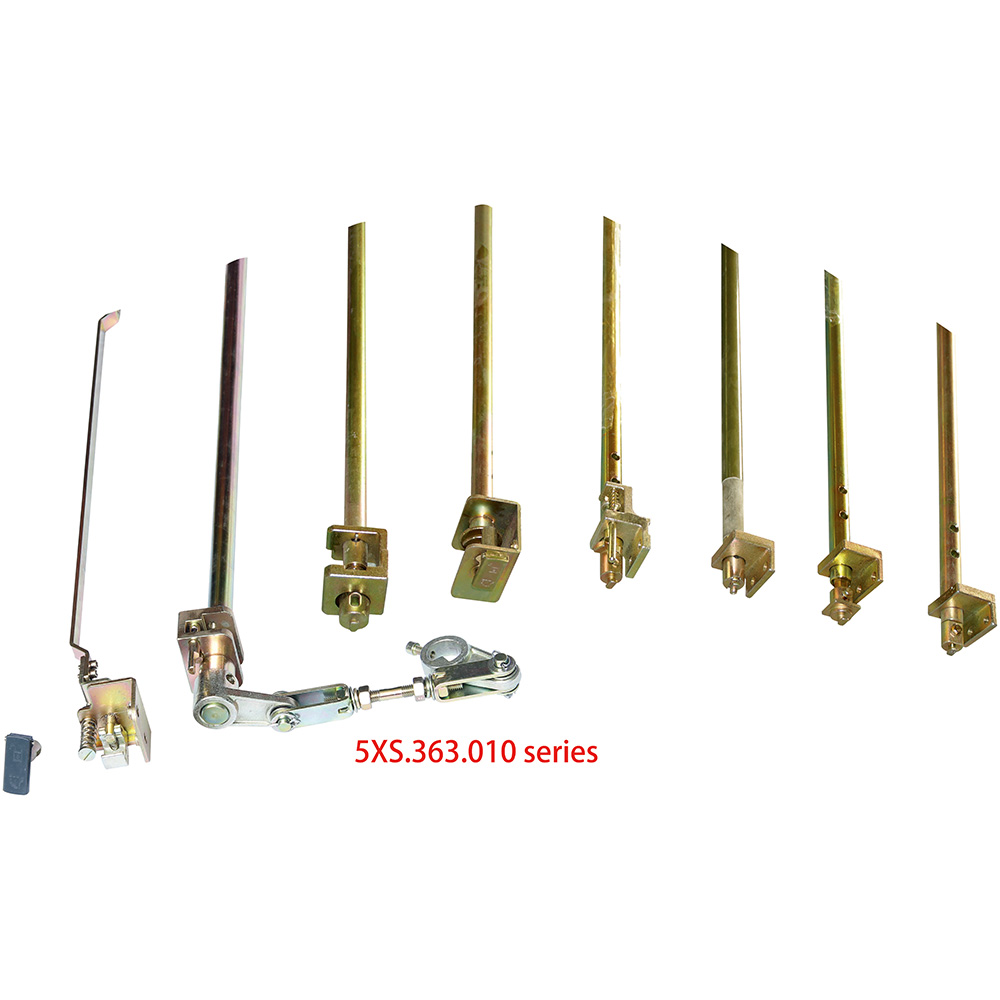

ສ່ວນປະກອບທົ່ວໄປປະກອບມີ:
ແຜ່ນລັອກ
ເພົາ
Levers
ກົນໄກຂອງກ້ອງ
ຕົວຊີ້ວັດຕໍາແຫນ່ງ
ຈໍາກັດຕັນ
ເມື່ອອົງປະກອບຫນຶ່ງຍ້າຍເຂົ້າໄປໃນຕໍາແຫນ່ງທີ່ແນ່ນອນ, ອົງປະກອບອື່ນແມ່ນຖືກຈໍາກັດທາງດ້ານຮ່າງກາຍຈາກການດໍາເນີນງານ.
ຕົວຢ່າງ:
ເຄື່ອງຕັດວົງຈອນເປີດ.
ຕັດການເຊື່ອມຕໍ່ໄປຮອດຕໍາແຫນ່ງໂດດດ່ຽວ.
ການເຮັດວຽກຂອງສະວິດສາຍດິນຈະສາມາດໃຊ້ໄດ້.
ປິດລົງສະວິດ.
ການເຂົ້າເຖິງການບໍາລຸງຮັກສາແມ່ນອະນຸຍາດໃຫ້.
ການເຊື່ອມຕໍ່ໄຟຟ້າ
ບາງລະບົບຍັງໃຊ້ສັນຍານໄຟຟ້າ ແລະເຊັນເຊີ.
ອົງປະກອບອາດຈະປະກອບມີ:
ຕິດຕໍ່ພົວພັນຊ່ວຍ
ສະຫຼັບຕຳແໜ່ງ
Relay ຄວບຄຸມ
ໂມດູນການຕິດຕາມ
ລະບົບຄວບຄຸມກວດສອບສະຖານະອຸປະກອນກ່ອນທີ່ຈະອະນຸຍາດໃຫ້ດໍາເນີນການ.
ດ້ວຍເຕັກໂນໂລຊີອັດຕະໂນມັດທີ່ທັນສະໄຫມ, ປະຊາຊົນຈໍານວນຫຼາຍສົມມຸດວ່າລະບົບການຄວບຄຸມເອເລັກໂຕຣນິກສາມາດທົດແທນການປົກປ້ອງກົນຈັກຢ່າງສົມບູນ.
ຢ່າງໃດກໍ່ຕາມ, ການຕິດກັນທາງກົນຍັງມີຄວາມສໍາຄັນເພາະວ່າມັນບໍ່ຂຶ້ນກັບ:
ເຫດຜົນຊອບແວ
ເຄືອຂ່າຍການສື່ສານ
ຄວບຄຸມການມີພະລັງງານ
ເຖິງແມ່ນວ່າໃນລະຫວ່າງການໄຟຟ້າລົ້ມເຫຼວ, ໂຄງປະກອບການລັອກກົນຈັກສາມາດສືບຕໍ່ສະຫນອງການປົກປ້ອງທາງດ້ານຮ່າງກາຍ.
ໃນຫຼາຍໆຄໍາຮ້ອງສະຫມັກໄຟຟ້າທີ່ມີຄວາມສໍາຄັນດ້ານຄວາມປອດໄພ, ການປະສົມປະສານຂອງກົນຈັກແລະອຸປະກອນໄຟຟ້າສະຫນອງການປົກປ້ອງເພີ່ມເຕີມ.
Switchgear ແຮງດັນປານກາງ
ໃຊ້ທົ່ວໄປໃນ:
ເຄືອຂ່າຍການແຈກຢາຍ
ລະບົບໄຟຟ້າອຸດສາຫະກໍາ
ສະຖານີຍ່ອຍ
ຫ້ອງໄຟຟ້າຂອງໂຮງງານ
ຫນ່ວຍບໍລິການຫຼັກ (RMU)
ໃນອຸປະກອນການແຈກຢາຍທີ່ຫນາແຫນ້ນ, ອຸປະກອນ interlocking ຊ່ວຍປະສານງານ:
Load ປະຕິບັດການສະຫຼັບ
ການເຮັດວຽກຂອງສະວິດສາຍດິນ
ການເຂົ້າເຖິງຊ່ອງໃສ່ສາຍ
Switchgear ຫຸ້ມດ້ວຍໂລຫະ
ສໍາລັບລະບົບການຫຸ້ມດ້ວຍໂລຫະແລະໂລຫະປິດ, interlocking ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພລະຫວ່າງ compartments ທີ່ແຕກຕ່າງກັນ.
ກົນໄກການປະຕິບັດການສະຫຼັບພື້ນທີ່ເຊື່ອຖືໄດ້ຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາປັດໄຈຈໍານວນຫນຶ່ງ.
ຄວາມເຂັ້ມແຂງກົນຈັກ
ກົນໄກຕ້ອງທົນທານຕໍ່ການດໍາເນີນງານຊ້ໍາຊ້ອນໂດຍບໍ່ມີການຜິດປົກກະຕິຫຼືຄວາມລົ້ມເຫຼວ.
ປັດໄຈທີ່ສໍາຄັນປະກອບມີ:
ການຄັດເລືອກວັດສະດຸ
ຄວາມເຂັ້ມແຂງ Shaft
ຄວາມຖືກຕ້ອງຂອງການລັອກ
ທົນທານຕໍ່ການສວມໃສ່
ການປະຕິບັດຄວາມຖືກຕ້ອງ
ອຸປະກອນຕ້ອງກວດຫາຕຳແໜ່ງສະຫຼັບຢ່າງຖືກຕ້ອງ.
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງທີ່ບໍ່ດີອາດເຮັດໃຫ້ເກີດ:
ການລັອກບໍ່ຄົບຖ້ວນ
ການອະນຸຍາດການດໍາເນີນງານທີ່ບໍ່ຖືກຕ້ອງ
ການແຊກແຊງກົນຈັກ
ຊີວິດການບໍລິການ
Switchgear ອາດຈະເຮັດວຽກເປັນເວລາຫຼາຍປີ, ດັ່ງນັ້ນອົງປະກອບ interlocking ຕ້ອງການຄວາມທົນທານທີ່ດີ.
ການພິຈາລະນາການອອກແບບລວມມີ:
ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ
ຄວາມຕ້ອງການການລະບາຍນ້ໍາ
ຄວາມຖີ່ຂອງການດໍາເນີນການ
ເງື່ອນໄຂສິ່ງແວດລ້ອມ
ອົງປະກອບທີ່ແຕກຕ່າງກັນອາດຈະໃຊ້ວັດສະດຸທີ່ແຕກຕ່າງກັນຂຶ້ນຢູ່ກັບຫນ້າທີ່ຂອງມັນ.
|
ອົງປະກອບ |
ວັດສະດຸທົ່ວໄປ |
|
ແຜ່ນລັອກ |
ສະແຕນເລດ, ເຫຼັກກ້າ galvanized |
|
ເພົາ |
ເຫຼັກແຂງ |
|
Springs |
ພາກຮຽນ spring ເຫຼັກກ້າ |
|
ພາກສ່ວນທີ່ຢູ່ອາໄສ |
ໂລຫະປະສົມເຫຼັກຫຼືພາດສະຕິກວິສະວະກໍາ |
ການຄັດເລືອກວັດສະດຸມີຜົນກະທົບ:
ຄວາມເຂັ້ມແຂງກົນຈັກ
ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ
ຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ
ເຖິງແມ່ນວ່າລະບົບ interlocking ຖືກອອກແບບມາສໍາລັບຊີວິດການບໍລິການທີ່ຍາວນານ, ການກວດກາປົກກະຕິແມ່ນຍັງມີຄວາມຈໍາເປັນ.
ການກວດທີ່ແນະນຳລວມມີ:
ກວດເບິ່ງການເຄື່ອນໄຫວກົນຈັກ
ຮັບປະກັນວ່າ:
Shafts ຍ້າຍໄດ້ກ້ຽງ
Locks ມີສ່ວນຮ່ວມຢ່າງຖືກຕ້ອງ
ບໍ່ມີພາກສ່ວນໃດຕິດຢູ່
ກວດກາຊິ້ນສ່ວນສວມໃສ່
ເອົາໃຈໃສ່ກັບ:
Springs
ປັກໝຸດ
ການເຄື່ອນຍ້າຍຂໍ້ຕໍ່
ຮັກສາຄວາມສະອາດອົງປະກອບ
ຂີ້ຝຸ່ນແລະການປົນເປື້ອນອາດຈະສົ່ງຜົນກະທົບຕໍ່ການເຄື່ອນໄຫວກົນຈັກ, ໂດຍສະເພາະໃນສະພາບແວດລ້ອມກາງແຈ້ງຫຼືອຸດສາຫະກໍາ.
ກົນໄກການປະຕິບັດການສະວິດພື້ນດິນອຸປະກອນ Interlocking ອາດຈະບໍ່ແມ່ນສ່ວນຫນຶ່ງຂອງອຸປະກອນໄຟຟ້າ, ແຕ່ວ່າມັນເປັນອົງປະກອບດ້ານຄວາມປອດໄພທີ່ຈໍາເປັນໃນລະບົບ switchgear ທີ່ທັນສະໄຫມ.
ໂດຍການຄວບຄຸມການພົວພັນລະຫວ່າງສະວິດຂອງດິນ, ເຄື່ອງຕັດວົງຈອນ, ແລະກົນໄກການເຂົ້າເຖິງ, ມັນຊ່ວຍປ້ອງກັນການດໍາເນີນງານອັນຕະລາຍ, ປົກປ້ອງຊັບສິນໄຟຟ້າ, ແລະປັບປຸງຄວາມປອດໄພໃນການບໍາລຸງຮັກສາ.
-
