KQZT Series Push-to-Connect Tube Fitting

SOLH KQ2T series pneumatic tee & cross one-touch push-in fittings, ທົດແທນໂດຍກົງສໍາລັບ SMC KQ2T. 3-way tee ແລະ 4-way cross connectors ປະກອບມີເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ, ການຫຼຸດຜ່ອນ, imperial / metric thread ປະເພດ. ເຂົ້າກັນໄດ້ກັບທໍ່ PU & PA, ເຮັດວຽກສໍາລັບການສູນຍາກາດແລະວົງຈອນອາກາດບີບອັດສໍາລັບການອັດຕະໂນມັດທໍ່ pneumatic.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SOLH KQ2T Series T-Type Tee & Cross Push-in Fittings | SMC KQ2T Equivalent Pneumatic Branch Connectors

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | KQ2T Tee & Cross One-Touch Pneumatic Fittings

1. ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ KQ2T ເປັນຂອງຄອບຄົວ SOLH ເຕັມ KQ2 pneumatic one-touch fitting, featuring ການອອກແບບ plug-and-play ໄວທີ່ບໍ່ມີເຄື່ອງມືສໍາລັບການແຕກແຍກທໍ່ທາງອາກາດ 3-way ແລະ 4-way. ສາຍຜະລິດຕະພັນນີ້ກວມເອົາ tee ປະເພດ T ແລະອຸປະກອນສີ່ທາງຂ້າມປະເພດ, ລວມທັງເສັ້ນຜ່າກາງເທົ່າທຽມກັນ, ການຫຼຸດຜ່ອນ, thread ຜູ້ຊາຍ (imperial / metric) ສະບັບເພື່ອຕອບສະຫນອງຄວາມຫຼາກຫຼາຍຂອງວົງຈອນ pneumatic ແລະຄວາມຕ້ອງການການເຊື່ອມຕໍ່ທໍ່.

ການຈັດປະເພດແບບຍ່ອຍ:
KQ2T: T-type 3-port tee fitting (ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ / ການຫຼຸດຜ່ອນ / ປະເພດ thread ພາຍນອກ)
KQ2TW: ຂ້າມ 4 ທາງ (ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນສໍາລັບພອດທັງຫມົດ)
KQ2TX: ຂ້າມ 4 ດ້ານ fitting (ຂໍ້ກໍາຫນົດການຫຼຸດຜ່ອນ 1st)
KQ2TY: ຂ້າມ 4 ດ້ານ fitting (ຂໍ້ກໍາຫນົດການຫຼຸດຜ່ອນທີ່ 2)

ວັດສະດຸຫຼັກ ແລະປະສິດທິພາບ: ຮ່າງກາຍພາດສະຕິກ PBT ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ສະແຕນເລດຮັກສາຮອຍທພບ, ແຫວນປະທັບຕາຢາງ NBR nitrile. ຢ່າງເຕັມສ່ວນທີ່ເຫມາະສົມກັບທໍ່ pneumatic PU ແລະ PA nylon, ເຫມາະສໍາລັບທັງສອງສູນຍາກາດຄວາມກົດດັນທາງລົບແລະວົງຈອນ pneumatic ຄວາມກົດດັນທາງອາກາດທີ່ຖືກບີບອັດ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນອັດຕະໂນມັດແລະລະບົບການກະຈາຍອາກາດຫຸ່ນຍົນ.

2. KQ2T T-Type Tee Fitting Classification & Model Definition

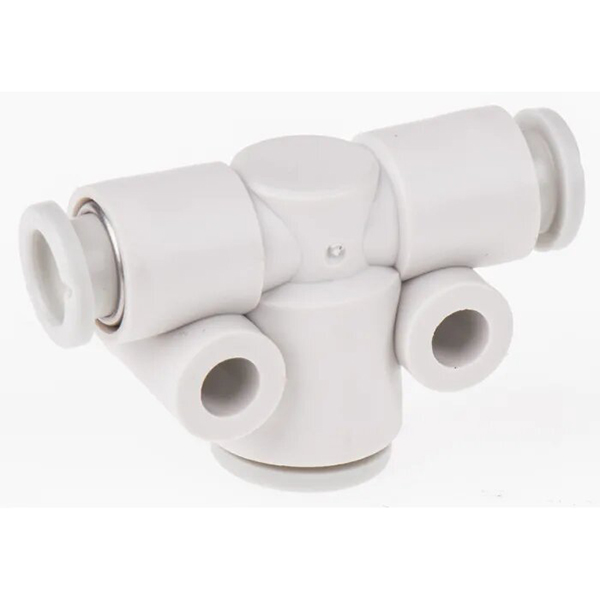

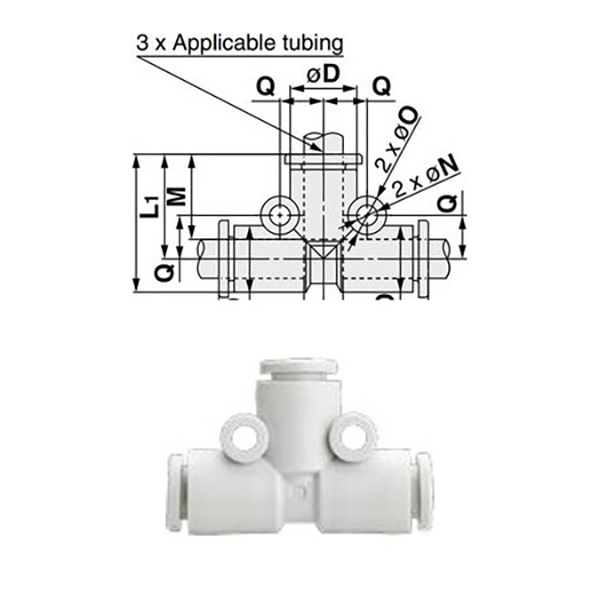

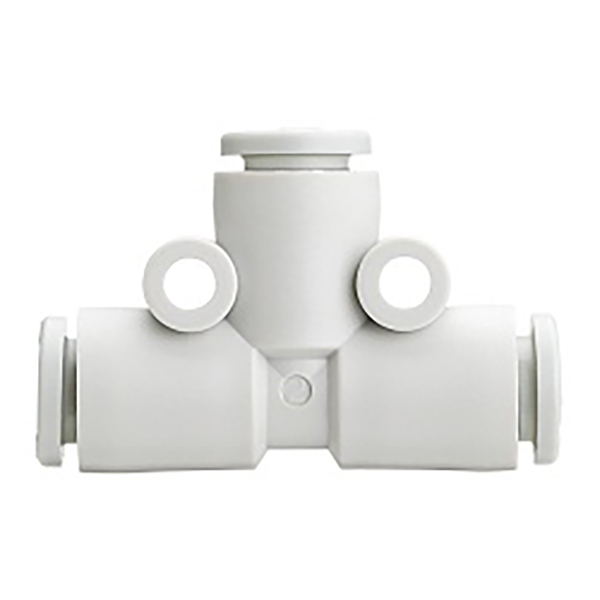

2.1 Tee ເສັ້ນຜ່າສູນກາງເທົ່າກັນ (KQ2T□□-00, Threadless 3-Way Same Size)

ສາມພອດຮັບຮອງເອົາເສັ້ນຜ່າສູນກາງທໍ່ດຽວກັນ, ບໍ່ມີການອອກແບບກະທູ້, ອຸທິດຕົນເພື່ອຄວາມຫຼາກຫຼາຍທາງອາກາດເທົ່າທຽມກັນຂອງທໍ່ pneumatic ດຽວກັນ.

ຕົວແບບ	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD (mm)
KQ2T02-00	2
KQ2T23-00	3.2
KQ2T04-00	4
KQ2T06-00	6
KQ2T08-00	8
KQ2T10-00	10
KQ2T12-00	12
KQ2T16-00	16

2.2 ການຫຼຸດຜ່ອນ Tee (KQ2T①-②, ການແປງທໍ່ສອງຂະຫນາດ)

ພອດທັງສອງຂ້າງຮັບຮອງເອົາ ① ເສັ້ນຜ່າສູນກາງ, ພອດກາງເທິງຮັບຮອງເອົາເສັ້ນຜ່າສູນກາງ ②, ໃຊ້ສໍາລັບການປ່ຽນທໍ່ແລະການແຜ່ກະຈາຍຂອງທໍ່ pneumatic ທີ່ແຕກຕ່າງກັນ.

ຕົວແບບ	ພອດຂ້າງ ΦD ① (ມມ)	ພອດກາງ ΦD ② (ມມ)
KQ2T23-04	3.2	4
KQ2T04-06	4	6
KQ2T06-08	6	8
KQ2T08-10	8	10
KQ2T10-12	10	12
KQ2T12-16	12	16

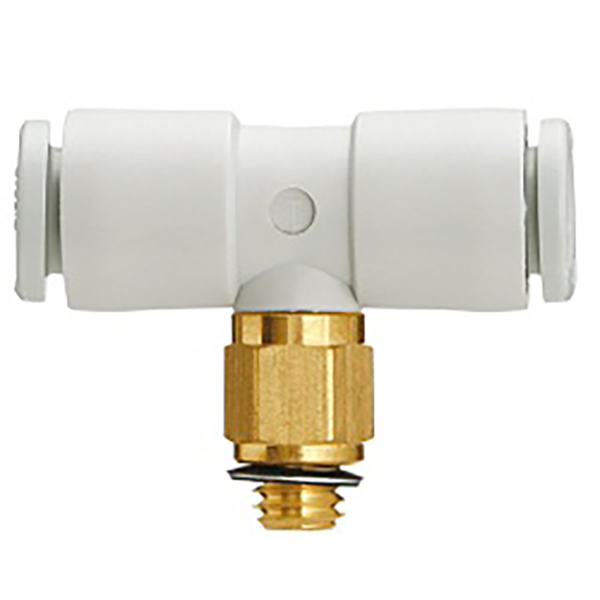

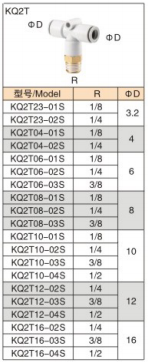

2.3 Imperial R Taper Male Thread Tee

ພອດທັງສອງດ້ານສໍາລັບການໃສ່ທໍ່, ທ່າເຮືອກາງທີ່ມີກະທູ້ຜູ້ຊາຍ imperial R taper ສໍາລັບການເຊື່ອມຕໍ່ threaded ກັບປ່ຽງ pneumatic, ກະບອກສູບແລະອົງປະກອບອື່ນໆ.

ຕົວແບບ	R ກະທູ້ Spec	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD (mm)
KQ2T23-01S	R1/8	3.2
KQ2T23-02S	R1/4	3.2
KQ2T04-01S	R1/8	4
KQ2T04-02S	R1/4	4
KQ2T06-01S	R1/8	6
KQ2T06-02S	R1/4	6
KQ2T06-03S	R3/8	6
KQ2T08-01S	R1/8	8
KQ2T08-02S	R1/4	8
KQ2T08-03S	R3/8	8
KQ2T10-01S	R1/8	10
KQ2T10-02S	R1/4	10
KQ2T10-03S	R3/8	10
KQ2T10-04S	R1/2	10
KQ2T12-02S	R1/4	12
KQ2T12-03S	R3/8	12
KQ2T12-04S	R1/2	12
KQ2T16-02S	R1/4	16
KQ2T16-03S	R3/8	16
KQ2T16-04S	R1/2	16

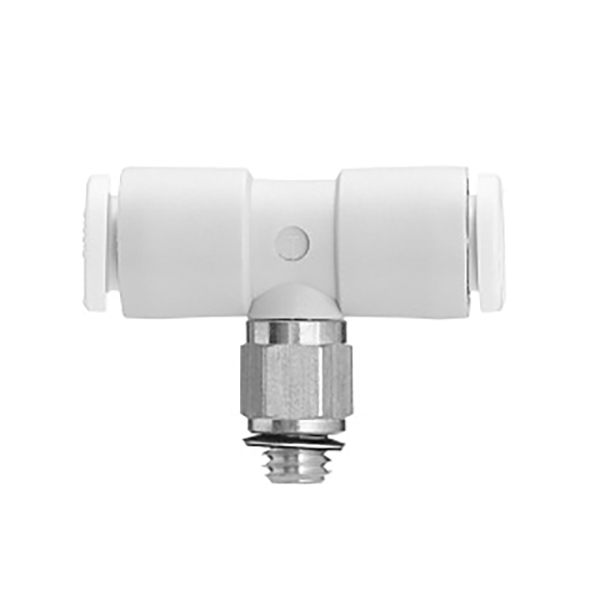

2.4 Metric Fine Thread ຊາຍ Tee

ພອດທັງສອງຂ້າງສໍາລັບການໃສ່ທໍ່, ທ່າເຮືອກາງທີ່ມີເສັ້ນດ້າຍຊາຍອັນດີ metric, ເຫມາະສໍາລັບອົງປະກອບນິວເມຕິກຂະຫນາດນ້ອຍແລະຄວາມແມ່ນຍໍາຂອງທໍ່ອຸປະກອນອັດຕະໂນມັດ.

ຕົວແບບ	Metric Thread Spec	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD (mm)
KQ2T02-M3G	M3×0.5	2
KQ2T02-M5	M5×0.8	2
KQ2T23-M3G	M3×0.5	3.2
KQ2T23-M5	M5×0.8	3.2
KQ2T04-M3G	M3×0.5	4
KQ2T04-M5	M5×0.8	4
KQ2T04-M6	M6×1.0	4
KQ2T06-M5	M5×0.8	6
KQ2T06-M6	M6×1.0	6

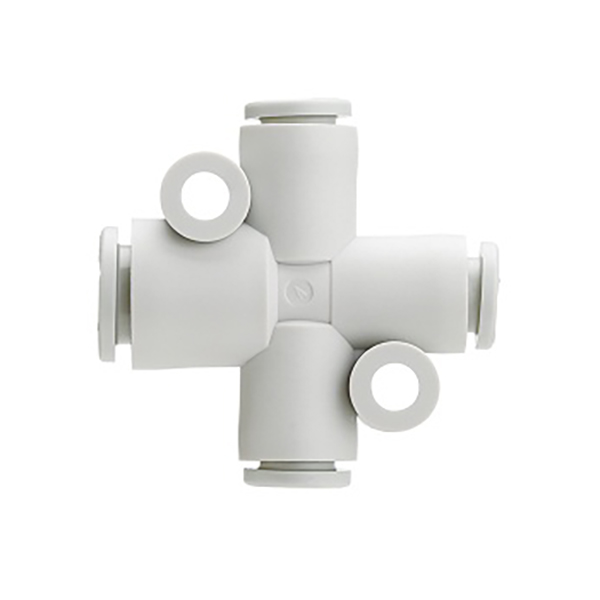

3. ຊຸດຍ່ອຍຂ້າມ 4 ທາງ (KQ2TW / KQ2TX / KQ2TY)

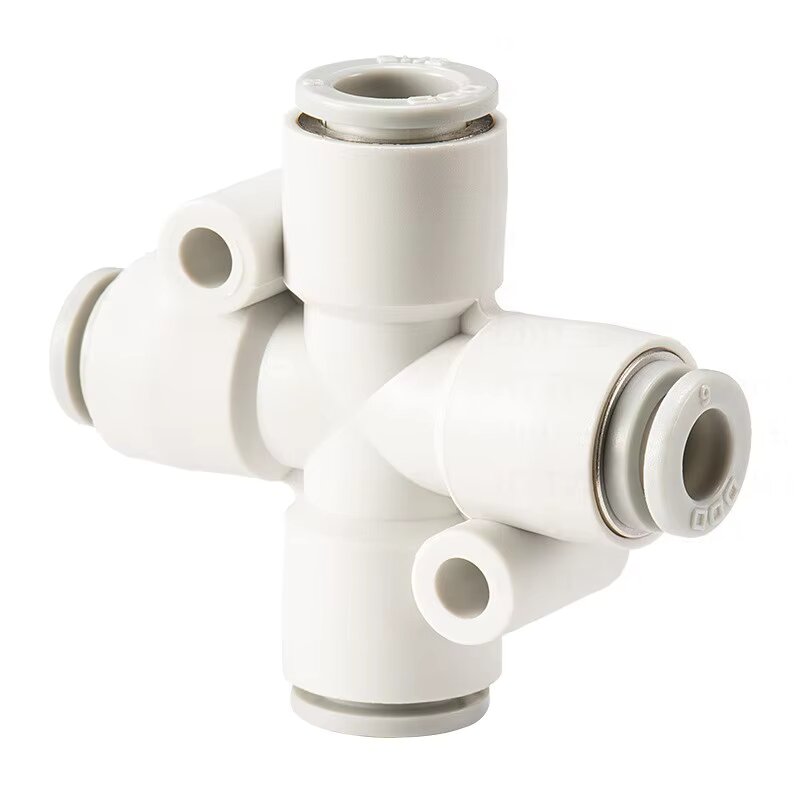

3.1 KQ2TW Equal Diameter Cross Fitting (4 Ports ຂະໜາດດຽວກັນ)

ຕົວແບບ	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD (mm)
KQ2TW04-00	4
KQ2TW06-00	6
KQ2TW08-00	8
KQ2TW10-00	10
KQ2TW12-00	12

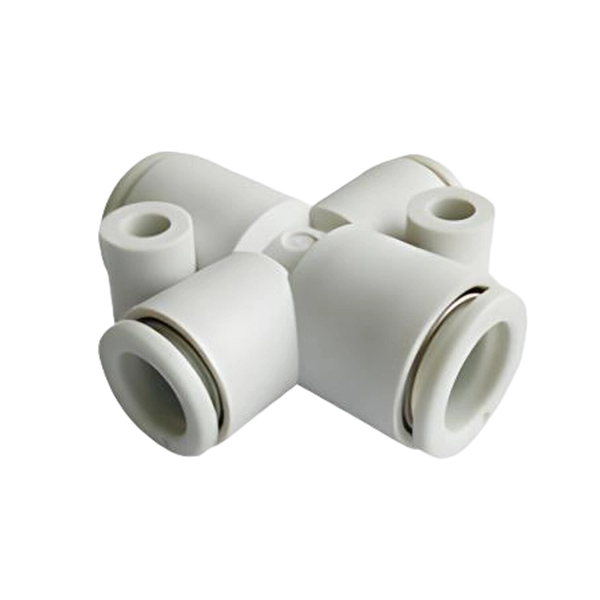

3.2 KQ2TX ຫຼຸດຜ່ອນ Fitting ຂ້າມ (ປະເພດ 1)

ຕົວແບບ	ພອດ ΦD ① (ມມ)	ພອດ ΦD ② (ມມ)
KQ2TX06-08	6	8
KQ2TX08-10	8	10
KQ2TX10-12	10	12

3.3 KQ2TY ຫຼຸດຜ່ອນການຕິດຂັດ (ປະເພດ 2)

ຕົວແບບ	ພອດ ΦD ① (ມມ)	ພອດ ΦD ② (ມມ)
KQ2TY06-08	6	8
KQ2TY08-10	8	10
KQ2TY10-12	10	12

4. ຂໍ້ກໍານົດດ້ານວິຊາການ

ລາຍການ	ພາລາມິເຕີ
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, PA nylon pneumatic tube
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	-100kPa (ສູນຍາກາດ) ~ 1.0MPa (ຄວາມກົດດັນໃນທາງບວກ)
ອຸນຫະພູມປະຕິບັດງານ	0 ℃ ~ 60 ℃
ວິທີການເຊື່ອມຕໍ່	ການກົດດັນດຽວ; ກົດວົງແຫວນເພື່ອຖອດທໍ່ອອກ
ວັດສະດຸຫຼັກ	ຮ່າງກາຍ PBT, ຮອຍທພບສະແຕນເລດ, ປະທັບຕາຢາງ NBR

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

• ສາຂາຂອງແຫຼ່ງອາກາດແລະການຫັນປ່ຽນທໍ່ສໍາລັບອຸປະກອນການຜະລິດອັດຕະໂນມັດ

• ການແຜ່ກະຈາຍວົງຈອນນິວເມຕິກສໍາລັບແຂນຫຸ່ນຍົນແລະລະບົບຈອກດູດສູນຍາກາດ

• ການແຜ່ກະຈາຍອາກາດຫຼາຍທາງສໍາລັບທໍ່ຄວບຄຸມທໍ່ທໍ່ກະບອກ

• ການເຊື່ອມຕໍ່ທໍ່ກະທັດລັດແລະການແປງເສັ້ນຜ່າສູນກາງສໍາລັບລະບົບ pneumatic ຄວາມແມ່ນຍໍາ

6. ຄູ່ມືການເລືອກຕົວແບບ

• Tee ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ: ເລືອກ KQ2Txx-00 ສໍາລັບທໍ່ 3 ທາງທີ່ມີເສັ້ນຜ່າກາງທໍ່ທີ່ສອດຄ່ອງຢ່າງສົມບູນ

• ຫຼຸດຜ່ອນ Tee: ເລືອກ KQ2T①-② ສໍາລັບທໍ່ທີ່ມີເສັ້ນຜ່າກາງຂ້າງດຽວກັນ ແລະເສັ້ນຜ່າກາງກາງທີ່ແຕກຕ່າງກັນ

• ກະທູ້ Tee: ເລືອກ KQ2Txx-01S (imperial) / M series (metric) ສໍາລັບການເຊື່ອມຕໍ່ threaded ກັບວາວແລະກະບອກສູບ.

• 4-Way Cross Distribution: ເລືອກຊຸດ KQ2TW/TX/TY ສໍາລັບສະຖານະການທີ່ຕ້ອງການການແຍກທໍ່ສີ່ທາງ
