ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

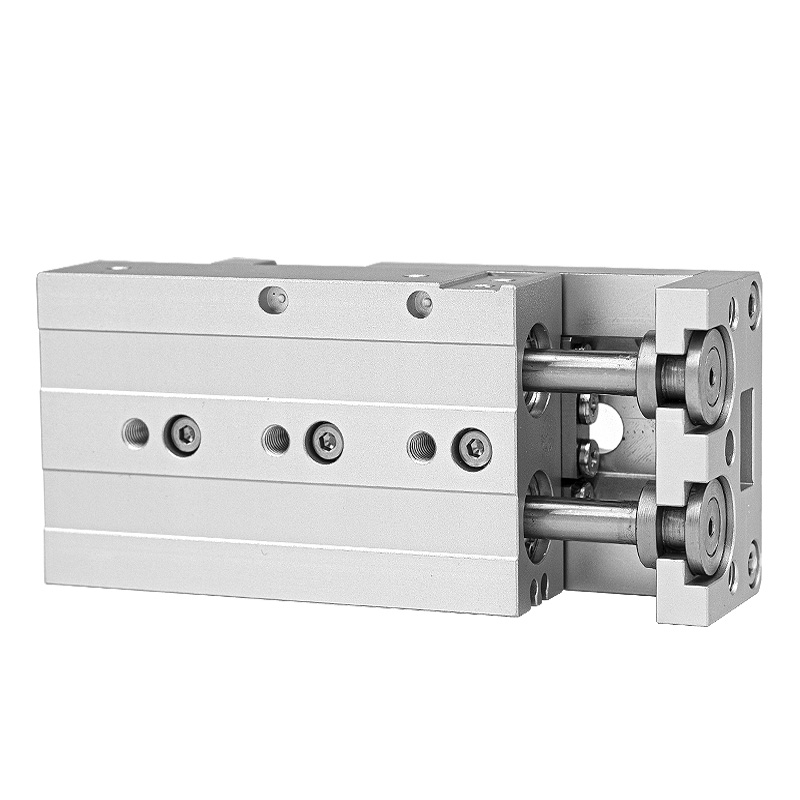

SOLH HLS / HLSL series twin-shaft precision slide cylinder adopts cross roller linear guide as core guiding component. ເມື່ອປຽບທຽບກັບກະບອກເລື່ອນບານທີ່ໝູນວຽນຂອງ HLQ, ມັນໃຫ້ຄວາມແຂງກະດ້າງທີ່ສູງກວ່າ, ຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງຊ້ຳທີ່ດີຂຶ້ນ ແລະ ຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ກັບການໂຫຼດດ້ານຂ້າງທີ່ແປກປະຫຼາດ, ກົງກັບຂະບວນການປະກອບທີ່ໜັກໜ່ວງ, ຄວາມແມ່ນຍຳທີ່ສຸດ ແລະ ຂະບວນການອັດຕະໂນມັດການຈັດຕຳແໜ່ງ.
-- ປະເພດມາດຕະຖານ HLS: ຮ່າງກາຍກະບອກທີ່ຕິດຕັ້ງຢູ່ຂ້າງຫນຶ່ງຂອງລົດເລື່ອນ, ຄວາມກວ້າງໂດຍລວມຫນາແຫນ້ນ. ເຫມາະສໍາລັບພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດ, ເງື່ອນໄຂການໂຫຼດຂະຫນາດກາງ, ຂະຫນາດນ້ອຍໂດຍບໍ່ມີການໂຫຼດຊົດເຊີຍ eccentric ຈະແຈ້ງ.
-- HLSL ປະເພດ Symmetrical: ກະບອກສູນກາງລະຫວ່າງສອງຄູ່ມື roller ຂ້າມຂະຫນານ, ການແຜ່ກະຈາຍຜົນບັງຄັບໃຊ້ເປັນເອກະພາບ, ການປັບປຸງຢ່າງຫຼວງຫຼາຍ rigidity ແລະຄວາມສາມາດໃນການໂຫຼດຫນັກ. ທາງເລືອກທໍາອິດສໍາລັບການໂຫຼດຫນັກ, ການໂຫຼດ eccentric ແລະສະຖານະການເຮັດວຽກທີ່ມີຄວາມແມ່ນຍໍາສູງ.
|
ລາຍການພາລາມິເຕີ |
ລາຍລະອຽດສະເພາະ |
| ກົນໄກການຊີ້ນໍາ |
ຄູ່ມືເສັ້ນຊື່ຂອງມ້ວນຂ້າມ (ປະເພດ roller ຕິດຕໍ່ສາຍ) |
| ປະເພດການດໍາເນີນງານ |
ການປະຕິບັດສອງເທົ່າ reciprocating |
| ຂະໜາດເຈາະ (ມມ) |
6, 8, 12, 16, 20, 25 |
| ຕົວເລືອກມາດຕະຖານເສັ້ນເລືອດຕັນໃນ (ມມ) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ |
0.15 ~ 0.7 MPa |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.2 MPa |
| ອຸນຫະພູມປະຕິບັດການ |
-20 ℃ ~ 70 ℃ (ບໍ່ມີ icing ພາຍໃນ) |
| Piston ຄວາມໄວການເດີນທາງ |
50 ~ 500 mm/s |
| ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນໃນ |
Stroke ≤100mm: +1.0mm; Stroke ＞100mm: +1.5mm |
| Air Port Thread Spec |
ເຈາະ 6/8/12: M5×0.8; ເຈາະ 16/20/25: PT1/8 |
| ແຫວນແມ່ເຫຼັກ |
Built-in ເປັນມາດຕະຖານ (suffix S), ເຫມາະສົມກັບ CMSH / DMSH ສະຫຼັບ reed ແມ່ເຫຼັກ |

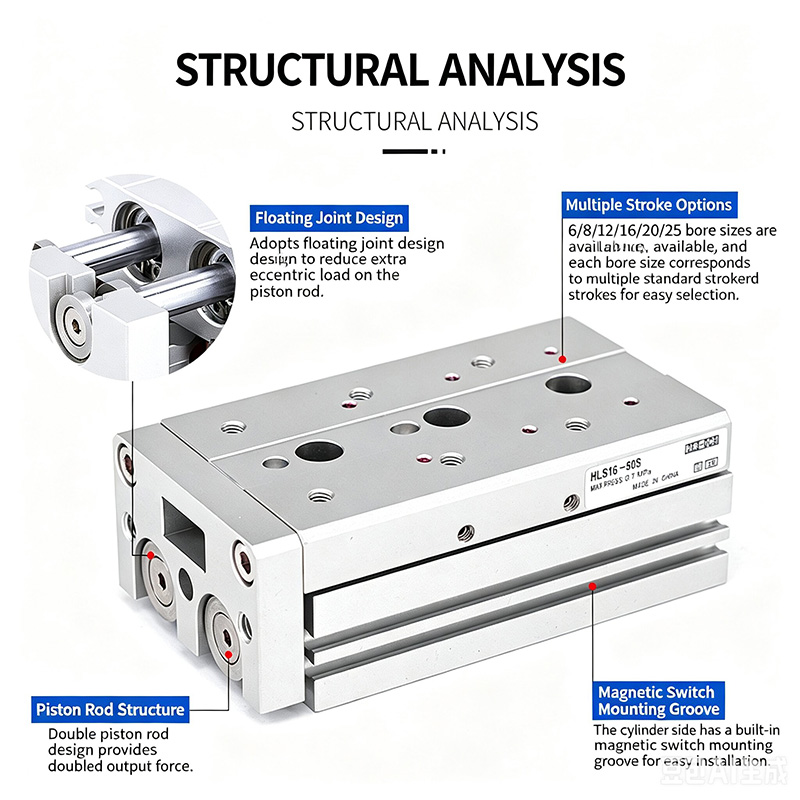

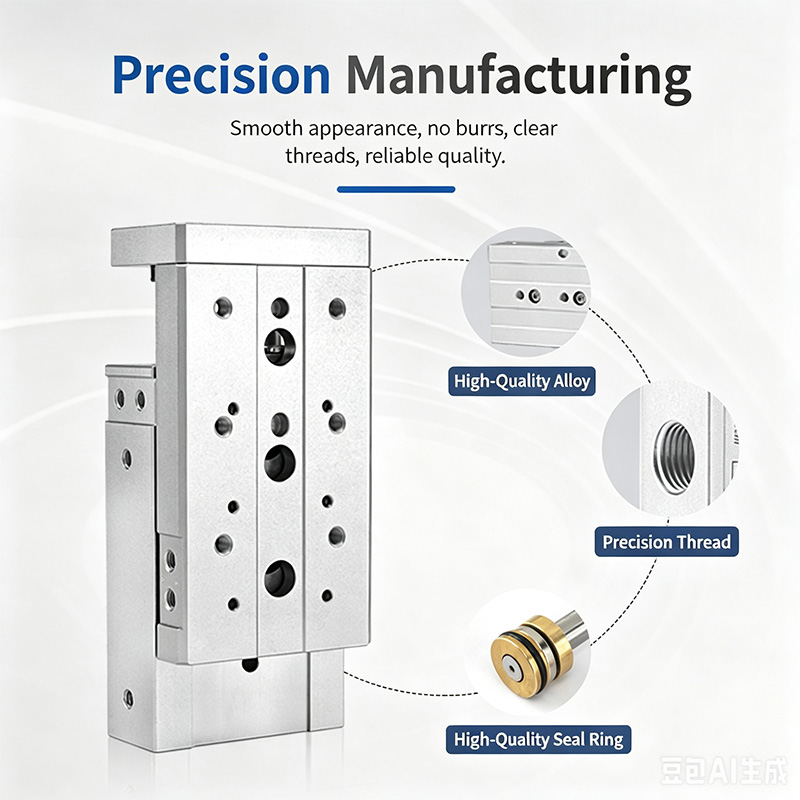

1. Cross Roller Linear Guide (ການອອກແບບຕິດຕໍ່ພົວພັນ Roller Line)
-- ໂຄງປະກອບການຮັບສາຍຕິດຕໍ່ສະຫນອງຄວາມເຂັ້ມງວດທີ່ສຸດ, ຊື່ທີ່ໂດດເດັ່ນແລະຄວາມແມ່ນຍໍາຕ້ານການຫມຸນ, ການຕໍ່ຕ້ານຜົນກະທົບທີ່ເຂັ້ມແຂງແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດຫນັກ. ການອອກແບບລົດຂົນສົ່ງຄູ່ມືແບບປະສົມປະສານທີ່ມີ friction ຕໍາ່ສຸດທີ່, ການເຄື່ອນໄຫວກ້ຽງຫຼາຍແລະຂະຫຍາຍວົງຈອນການບໍລິການ.
2. Built-In Floating Joint
-- ການເຊື່ອມຕໍ່ລອຍແບບ elastic ລະຫວ່າງ piston rod ແລະ slide platform ຊົດເຊີຍຜົນບັງຄັບໃຊ້ຂ້າງຄຽງແລະ torque eccentric, ຫຼີກເວັ້ນການ deflection rod piston ແລະຄວາມເສຍຫາຍ overload.
3. Twin Parallel Piston Rods
-- ຜົນຜະລິດ thrust ສອງເທົ່າ, ປະສິດທິພາບຕ້ານການ torsion ທີ່ດີເລີດ, ຮັກສາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງພາຍໃຕ້ລັດ loaded.
4. Multi-Directional Universal Mounting
-- ຮູ mounted taped machined ດ້ານລຸ່ມ, ດ້ານຫນ້າແລະດ້ານຂ້າງສໍາລັບການຕິດຕັ້ງ 3 ທິດທາງ; ຄວາມແມ່ນຍໍາຂອງສະຖານທີ່ pin ຮູທາງສ່ວນຫນ້າຂອງເຄື່ອງຈັກໃນພື້ນຖານສໍາລັບການກໍານົດຕໍາແຫນ່ງທີ່ຖືກຕ້ອງຢ່າງໄວວາ.
5. 3-Side Tooling Mount Surfaces
-- ເຈາະຮູຍຶດຕິດຢູ່ເທິງສະໄລ້ ແລະໜ້າດ້ານໜ້າ, ຊອກຫາຂຸມ PIN ເທິງຍົນເລື່ອນເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາຂອງການຈັດຕຳແໜ່ງ jig ຊ້ຳໆ.
6. Pre-Machined Sensor ການຕິດຕັ້ງ Grooves
-- ຊ່ອງເລື່ອນມາດຕະຖານຢູ່ດ້ານກະບອກສູບສໍາລັບການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການປັບຕໍາແຫນ່ງຂອງສະວິດແມ່ເຫຼັກ.
7. Diversified Buffer & Limit Stop Options
-- ບັຟເຟີອາກາດຄົງທີ່, ບັຟເຟີອາກາດທີ່ສາມາດປັບໄດ້ (A/AS/AF), ບັຟເຟີການດູດຊຶມລະບົບໄຮໂດຼລິກ (B/BF) ແລະຕັນຢຸດກົນຈັກພາຍນອກຫຼາຍອັນແມ່ນການປະສົມທາງເລືອກ.
1. ຕົວແບບຕົວຢ່າງ: HLS20×30SAS
-- HLS = ຊຸດກະບອກຂ້າງມາດຕະຖານ; HLSL = ຊຸດຄວາມເຂັ້ມຂຸ້ນສູງທີ່ມີຈຸດສູນກາງແບບສົມມາດ
-- 20 = ເສັ້ນຜ່າສູນກາງຂອງກະບອກສູບ (ມມ)
-- 30 = ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນການຈັດອັນດັບ (ມມ)
-- S = ວົງແມ່ເຫຼັກຖາວອນໃນຕົວ (ການຕັ້ງຄ່າມາດຕະຖານໂຮງງານ)
-- A = ບັຟເຟີອາກາດທີ່ສາມາດປັບໄດ້ຢູ່ທັງສອງສົ້ນ
AS = buffer ອາກາດທີ່ສາມາດປັບໄດ້ພຽງແຕ່ຢູ່ໃນທ້າຍເສັ້ນເລືອດຕັນໃນຕໍ່ຫນ້າ
AF = ບັຟເຟີອາກາດທີ່ສາມາດປັບໄດ້ພຽງແຕ່ຢູ່ໃນທ້າຍເສັ້ນເລືອດຕັນໃນກັບຄືນ
-- B = buffer ນ້ໍາມັນໄຮໂດລິກຢູ່ໃນທັງສອງສົ້ນ
BF = buffer ນ້ໍາມັນໄຮໂດຼລິກພຽງແຕ່ຢູ່ໃນທ້າຍເສັ້ນເລືອດຕັນໃນກັບຄືນ
| ເຈາະ (ມມ) |
Push/Pull Effective Area (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
Push:42 / Pull:57 |
8/11 |
໑໗/໒໓ |
໒໕/໓໔ |
29/40 |
|
8 |
Push:75 / Pull:101 |
໑໕/໒໐ |
30/40 |
45/61 |
53/71 |
|
12 |
Push:170 / Pull:226 |
34/45 |
68/90 |
໑໐໒/໑໓໖ |
໑໑໙/໑໕໘ |
|
16 |
Push:302 / Pull:402 |
60/80 |
໑໒໑/໑໖໑ |
໑໘໑/໒໔໑ |
211/281 |
|
20 |
Push:491 / Pull:628 |
98/126 |
196/251 |
295/377 |
344/440 |
|
25 |
Push:767 / Pull:982 |
153/196 |
307/393 |
460/589 |
537/687 |
1. ແນະນຳການເລືອກ
-- HLS Standard Model: ພື້ນທີ່ການຕິດຕັ້ງກະທັດລັດ, ການໂຫຼດຂະຫນາດກາງ-ຂະຫນາດນ້ອຍ, ບໍ່ມີການໂຫຼດຊົດເຊີຍ eccentric ຈະແຈ້ງ
-- HLSL Symmetrical Model: ການເລືອກບູລິມະສິດສໍາລັບການໂຫຼດຫນັກ, ການໂຫຼດດ້ານຂ້າງ eccentric, ຄວາມເຂັ້ມງວດສູງແລະຄວາມຕ້ອງການຕໍາແຫນ່ງທີ່ຊັດເຈນທີ່ສຸດ.
2. ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ
-- ການປະກອບຄວາມແມ່ນຍໍາ, ຕໍາແຫນ່ງອັດຕະໂນມັດ, clamping pneumatic ແລະສະຖານີການຍົກຍ້າຍ workpiece
-- ສາຍການຜະລິດ semiconductor & ເອເລັກໂຕຣນິກອັດຕະໂນມັດ
-- ເຄື່ອງມືກວດກາຄວາມແມ່ນຍໍາສູງ, ອຸປະກອນການແພດອັດຕະໂນມັດ, ກົນໄກການສ້ອມແຊມເຄື່ອງມືເຄື່ອງຈັກ
SOLH HLS/HLSL cross roller cylinder twin-shaft slide guides a high-rigidity high-contact cross roller guide with dual standard/symmetrical variants, ໂດຍມີທາງເລືອກຂອງອາກາດ / ບົບໄຮໂດຼລິກ buffer ແລະການອອກແບບຮ່ວມກັນຕ້ານ eccentric, ເປັນຕົວກະຕຸ້ນເສັ້ນຊື່ທີ່ມີຄວາມແມ່ນຍໍາສູງພິເສດສໍາລັບ semiconductor, ອຸປະກອນການແພດ ແລະຄວາມແມ່ນຍໍາສູງ.
