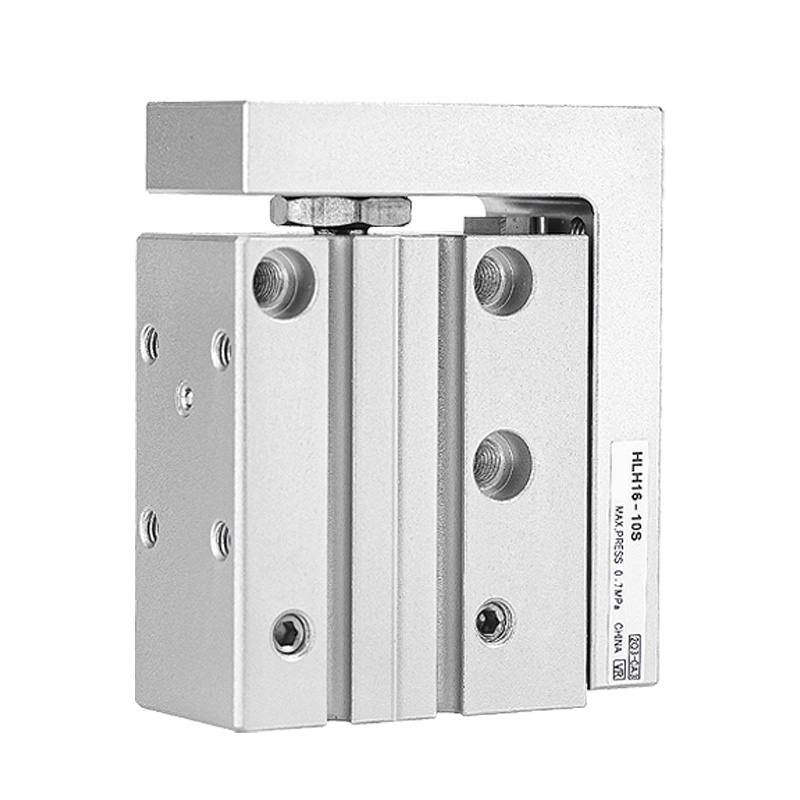

HLH Series Side Rail Precision Linear Slider Cylinder

HLH Series Side Rail Precision Linear Slider Cylinder (Recirculating Ball Guide)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ SOLH HLH ເປັນກະບອກເລື່ອນຮູບແຂບທີ່ມີຮູບຊົງຕ່ໍາທີ່ຕິດຕັ້ງໄວ້ຂ້າງຄຽງທີ່ມີຮູບຊົງ L-mounted recirculating ball linear guide rail. ປະກອບດ້ວຍການອອກແບບຮ່າງກາຍທີ່ບາງທີ່ສຸດເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງ, ມັນໄດ້ຖືກພັດທະນາເປັນພິເສດສໍາລັບການປະກອບຄວາມແມ່ນຍໍາ, ການຈັດຕໍາແຫນ່ງແສງສະຫວ່າງແລະອຸປະກອນອັດຕະໂນມັດທີ່ມີການເກັບກູ້ການຕິດຕັ້ງທີ່ຈໍາກັດ.

ພາບລວມຊຸດ

     -- ລະ​ຫັດ​ຊຸດ​: HLH (ການ​ອອກ​ແບບ​ທາງ​ລົດ​ໄຟ​ຂ້າງ​ດຽວ​, ບໍ່​ມີ​ຕົວ​ປ່ຽນ​ແປງ​ລາງ​ລົດ​ໄຟ​ຄູ່​ສົມ​ມາດ​)

     -- ລະບົບການນໍາທາງ: ຄູ່ມືທິດທາງບານ recirculating ດ້ານຂ້າງ (L-type ປະສົມປະສານລົດໄຟ)

     -- ປະ​ເພດ​ການ​ດໍາ​ເນີນ​ງານ​: ກະ​ບອກ​ສູບ reciprocating double acting​

     -- ຂະຫນາດກາງທີ່ໃຊ້ໄດ້: ເຮັດຄວາມສະອາດອາກາດບີບອັດ (ຄວາມແມ່ນຍໍາຂອງການຕອງ≥40μm)

     -- ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ: ໂຄງສ້າງບາງໆ, ຮູສຽບ 4 ທິດທາງ, ຮູບແບບພອດອາກາດ 3 ທິດທາງ, ການນໍາໃຊ້ພື້ນທີ່ທີ່ດີເລີດ

ຕາຕະລາງສະເພາະດ້ານວິຊາການຫຼັກ

ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງ & ປະສິດທິພາບ

  1. Integrated Side L-Type Recirculating Ball Guide Rail

     ໂຄງປະກອບການທາງລົດໄຟແລະເລື່ອນຊັ້ນດຽວສະຫນອງຄວາມຊື່ສັດທີ່ເຫນືອກວ່າແລະຄວາມແມ່ນຍໍາຕ້ານການຫມຸນ; ຮ່າງ​ກາຍ​ບາງ​ແຄບ ultra-ແຄບ​ຢ່າງ​ຫຼວງ​ຫຼາຍ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ກວ້າງ​ການ​ຕິດ​ຕັ້ງ​ໂດຍ​ລວມ​.

  2. ຮູບແບບການຕິດຕັ້ງ 4 ທິດທາງ Universal

     ການຕິດຕັ້ງຮູປາດຢາງທີ່ເຄື່ອງຈັກຢູ່ດ້ານລຸ່ມ, ດ້ານຂ້າງ, ດ້ານຫນ້າແລະດ້ານຫລັງຂອງຮ່າງກາຍຕົ້ນຕໍ; ການແກ້ໄຂທີ່ມີຄວາມຍືດຫຍຸ່ນຈາກສີ່ທິດທາງເພື່ອໃຫ້ເຫມາະສົມກັບຮູບແບບອຸປະກອນທີ່ຫນາແຫນ້ນທີ່ສັບສົນ.

  3. Flexible 3-Way Air Port Configuration

     ຊ່ອງສຽບອາກາດ / ຮູສຽບທີ່ມີຢູ່ດ້ານຫລັງ, ດ້ານຂ້າງແລະດ້ານຫນ້າ; ການ​ຈັດ​ການ​ທໍ່​ຟຣີ​ສູງ​ສໍາ​ລັບ​ການ​ເສັ້ນ​ທາງ​ວົງ​ຈອນ​ເປັນ​ປະ​ຕິ​ບັດ​ແລະ​ເປັນ​ປະ​ຕິ​ບັດ​.

  4. Dual Fixture Mounting Surfaces

     ຮູປາດສໍາລັບການຕິດຕັ້ງເຄື່ອງມືທັງສອງດ້ານເທິງແລະດ້ານຫນ້າຂອງລົດເລື່ອນ; ວາງຕຳແໜ່ງຂຸມ PIN ຢູ່ເທິງຍົນເພື່ອຮັບປະກັນການຈັດຕຳແໜ່ງ jig ທີ່ຖືກຕ້ອງ.

  5. Pre-Machined Sensor Grooves

     ສະລັອດຕິງເລື່ອນມາດຕະຖານທັງສອງດ້ານຂອງຮ່າງກາຍກະບອກສໍາລັບການຕິດຕັ້ງງ່າຍແລະປັບຕໍາແຫນ່ງຂອງສະຫຼັບ reed ແມ່ເຫຼັກ.

  6. Built-In Floating Joint

     ການເຊື່ອມຕໍ່ທີ່ເລື່ອນໄດ້ລະຫວ່າງ piston rod ແລະ slide carriage ກໍາຈັດຄວາມກົດດັນດ້ານຂ້າງຂອງ load ແລະປົກປ້ອງການປະກອບ piston ພາຍໃນຈາກຄວາມເສຍຫາຍ deflection.

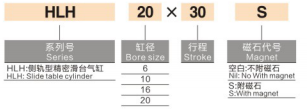

ກົດລະບຽບການຕັ້ງຊື່ລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: HLH16×30S

     -- HLH: ລະ​ຫັດ​ຊຸດ​ສໍາ​ລັບ​ການ​ຂ້າງ rail rail cylinder ບາງ​ເລື່ອນ​

     -- 16: ເສັ້ນຜ່າສູນກາງຂອງກະບອກສູບ (ມມ)

     -- 30: ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນການຈັດອັນດັບ (ມມ)

     -- S: ແຫວນແມ່ເຫຼັກຖາວອນໃນຕົວ (ການຕັ້ງຄ່າໂຮງງານມາດຕະຖານ)

ຕາຕະລາງຜົນບັງຄັບໃຊ້ທາງທິດສະດີ (ຫົວໜ່ວຍ: N)

ຂໍ້ແນະນຳການເລືອກຕົວແບບ & ການນຳໃຊ້ແບບປົກກະຕິ

  1. ການເລືອກຈຸດສໍາຄັນ

     -- ບູລິມະສິດຈໍາກັດພື້ນທີ່: ເລືອກ HLH ເມື່ອການເກັບກູ້ການຕິດຕັ້ງມີຈໍາກັດທີ່ສຸດ, ຕ້ອງການຕົວກະຕຸ້ນສະໄລ້ແຄບບາງໆ.

     -- ລັກສະນະການໂຫຼດ: ເຫມາະສໍາລັບການເຄື່ອນໄຫວ reciprocating ແສງສະຫວ່າງຫນ້າທີ່ໂດຍບໍ່ມີການໂຫຼດຂ້າງ eccentric ຈະແຈ້ງ, ຄວາມຕ້ອງການຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາກັນສູງ.

     -- ການປຽບທຽບກັບຊຸດ HLQ: HLH thinner & space-saving; ລົດໄຟຄູ່ແຝດ HLQ ທີ່ມີຄວາມເຂັ້ມງວດສູງກວ່າ ແລະຄວາມສາມາດໃນການໂຫຼດທີ່ໃຫຍ່ກວ່າ.

  2. ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ອຸປະກອນປະກອບທີ່ຊັດເຈນສໍາລັບການຜະລິດເອເລັກໂຕຣນິກ 3C ແລະ semiconductor

     -- Mini jigs ການ​ທົດ​ສອບ​ອັດ​ຕະ​ໂນ​ມັດ​ແລະ​ສະ​ຖາ​ນີ​ກວດ​ກາ​

     -- ກົນ​ໄກ​ການ​ຍຶດ​, ການ​ຊຸກ​ດັນ​ແລະ​ການ​ຈັດ​ຕໍາ​ແຫນ່ງ​ຄວາມ​ແມ່ນ​ຍໍາ​ແສງ​ສະ​ຫວ່າງ​

     -- ໜ່ວຍເຄື່ອນທີ່ບັນຈຸແສງສະຫວ່າງ Reciprocating ຕິດຕັ້ງຢູ່ໃນເຄື່ອງຈັກແຄບແຄບ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH HLH ultra-thin side L rail linear slide cylinder adopts recirculating ball guide, supports 4-way mounting and 3-way air port layout with built-in magnetic ring as standard, the ideal light-load precision positioning pneumatic actuator for 3C ຊ່ອງແຄບແລະອຸປະກອນອັດຕະໂນມັດ semiconductor.
