HRQ Series Rack & Pinion Rotary Actuator

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

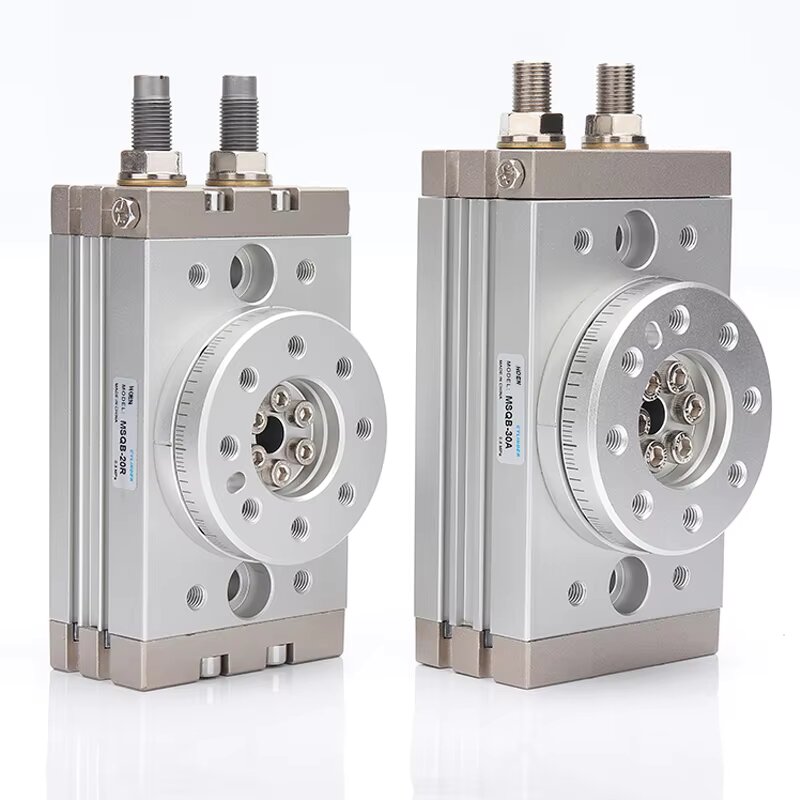

     SOLH HRQ ກະບອກ rotary adopts symmetrical dual-piston rack & ໂຄງສ້າງລະບົບສາຍສົ່ງ pinion, featuring ພືດຫມູນວຽນ ultra-smooth, thrust ຜົນຜະລິດ double ແລະຄວາມແມ່ນຍໍາໃນຕໍາແຫນ່ງຊ້ໍາກັນສູງ. ມຸມ swing ປັບຢ່າງຕໍ່ເນື່ອງພາຍໃນ 0 ~ 190 °, ນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການດັດສະນີ rotary, clamping workpiece, flipping ແລະການຈັດລຽງສະຖານີອຸປະກອນການຜະລິດອັດຕະໂນມັດທັງຫມົດ.

ຕາຕະລາງການຄັດເລືອກດ່ວນຊຸດ

ຕາຕະລາງຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ແຮງບິດອອກ ແລະຂໍ້ມູນການໂຫຼດທີ່ອະນຸຍາດ

  1. ແຮງບິດຜົນຜະລິດທາງທິດສະດີ (0.5MPa Supply Air, Unit: N·m)

  2. ຕາຕະລາງອ້າງອີງການໂຫຼດສູງສຸດທີ່ອະນຸຍາດ

Load ຄໍາແນະນໍາການເລືອກຄວາມປອດໄພ

     -- ການໂຫຼດຕົວຈິງຕ້ອງປະຕິບັດຕາມສູດຄວາມປອດໄພຂ້າງລຸ່ມນີ້ເພື່ອຫຼີກເວັ້ນການຜິດປົກກະຕິແລະການລົ້ມເຫຼວໃນຕອນຕົ້ນ:

     -- Load Axial ຕົວຈິງ / Max Axial Load + Load Radial ຕົວຈິງ / Max Radial Load + ແຮງບິດຕົວຈິງ / Max Bending Moment ≤ 15.

ຂໍ້ໄດ້ປຽບຂອງການອອກແບບໂຄງສ້າງ

  1. Symmetric Rack & Pinion Drive

     -- ລູກສູບຄູ່ທີ່ສົມດູນໃຫ້ແຮງບິດຜົນຜະລິດສອງເທົ່າ, ການຫມຸນທີ່ຫມັ້ນຄົງໂດຍບໍ່ມີການສັ່ນສະເທືອນ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງທີ່ດີເລີດແລະຄວາມສາມາດໃນການຮັບນ້ໍາຫນັກທີ່ເຫນືອກວ່າເມື່ອທຽບກັບກະບອກສູບ rotary ດຽວ.

  2. ຖານຕິດຕັ້ງຫຼາຍທິດທາງ

     -- HRQ10~HRQ200: ຮູຍຶດຕິດທີ່ຖືກແຕະທີ່ແຈກຢາຍຢູ່ທັງສອງດ້ານ;

     -- ຈຸນລະພາກ HRQ2/3/7: ຂຸມ mounting ສຸດຍົນລຸ່ມ; ຮູບແບບທີ່ຍືດຫຍຸ່ນສໍາລັບກອບອຸປະກອນທີ່ຫນາແຫນ້ນ.

  3. Central Hollow ຜ່ານຂຸມ

     -- ການອອກແບບເປັນຮູເທິງໜ້າໂຕະ rotary ອະນຸຍາດໃຫ້ທໍ່ອາກາດ, ສາຍເຊັນເຊີຜ່ານສູນກາງ, ຮູບແບບທໍ່ພາຍໃນທີ່ສະອາດໂດຍບໍ່ມີການແຊກແຊງສາຍພາຍນອກ.

  4. ສອງການແກ້ໄຂ Buffer ທາງເລືອກ

     -- Mechanical limit screw buffer: ຄ່າ​ໃຊ້​ຈ່າຍ​ຕ​່​ໍ​າ​, ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ໂຫຼດ​ແສງ​ສະ​ຫວ່າງ​ແລະ​ການ​ປະ​ຕິ​ບັດ​ການ​ເປັນ​ໄລ​ຍະ​ທີ່​ມີ​ຄວາມ​ໄວ​ຕ​່​ໍ​າ​

     -- ເຄື່ອງດູດຊ໊ອກໄຮໂດຼລິກ (-A suffix): ຄວາມອາດສາມາດດູດຊຶມພະລັງງານສູງກວ່າ 3-5 ເທົ່າຂອງ screw buffer, ປະສິດທິຜົນສະກັດກັ້ນການສັ່ນສະເທືອນຜົນກະທົບໃນເວລາຢຸດການໂຫຼດຫນັກທີ່ມີຄວາມໄວສູງ, ຮັບປະກັນຄວາມສາມາດໃນການເຮັດຊ້ໍາຕໍາແຫນ່ງທີ່ຊັດເຈນ.

  5. ຄວາມເຂົ້າກັນໄດ້ຂອງສະວິດແມ່ເຫຼັກ Universal

     -- ຮ່ອງເຊັນເຊີກ່ອນເຄື່ອງຈັກມາດຕະຖານທັງສອງດ້ານຂອງຮ່າງກາຍກະບອກ, ເຂົ້າກັນໄດ້ກັບ D-M9BV, D-A93 ແລະສະວິດສະວິດແມ່ເຫຼັກທົ່ວໄປອື່ນໆສໍາລັບການ rotary in-place ຕໍານິຕິຊົມກັບລະບົບການຄວບຄຸມ PLC.

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  1. ຕົວຢ່າງຕົວແບບພື້ນຖານ: HRQ30-A

     -- HRQ: Rotary rack & pinion cylinder code series

     -- 30: ລະຫັດຂະຫນາດກອບ, ທີ່ສອດຄ້ອງກັນກັບ torque ຄົງທີ່ & ຕົວກໍານົດການໂຫຼດ

     -- -A: Suffix ສໍາລັບຕົວດູດຊ໊ອກໄຮໂດຼລິກທີ່ສ້າງຂຶ້ນໃນ; no suffix = mechanical limit screw buffer

  2. ຄໍານິຍາມ Suffix ຂະຫຍາຍ

     --S: ຝາປາຍສະແຕນເລດສໍາລັບການຕ້ານການ corrosion ສະພາບແວດລ້ອມຊຸ່ມ

     -- ທາງເລືອກກະທູ້: ກະທູ້ PT taper, ກະທູ້ຂະຫນານ G, ກະທູ້ມາດຕະຖານອາເມລິກາ NPT

ຄູ່​ມື​ການ​ຄັດ​ເລືອກ​ໂດຍ​ຂັ້ນ​ຕອນ & ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ທົ່ວ​ໄປ​

  1. ກົດ​ລະ​ບຽບ​ບູ​ລິ​ມະ​ສິດ​ການ​ຄັດ​ເລືອກ​

     -- ຄວາມໄວສູງ, ການໂຫຼດຊິ້ນວຽກຫນັກ, ການຈັດຕໍາແຫນ່ງຢຸດທີ່ມີຄວາມແມ່ນຍໍາສູງ → HRQ □-A ຮູບແບບ buffer ໄຮໂດຼລິກ

     -- ການໂຫຼດແສງສະຫວ່າງ, ຄວາມໄວຮອບວຽນຕ່ໍາ, ການຄວບຄຸມຄ່າໃຊ້ຈ່າຍຢ່າງເຂັ້ມງວດ → ມາດຕະຖານ HRQ screw buffer version

     -- ສະພາບແວດລ້ອມຫ້ອງປະຊຸມທີ່ມີຄວາມຊຸ່ມ / ກັດກ່ອນເລັກນ້ອຍ → HRQ□-A(S) ຝາປິດທ້າຍສະແຕນເລດ

     -- ບູລິມະສິດການຈັບຄູ່ການໂຫຼດ: ກວດສອບຕົວຊີ້ວັດຫຼັກສາມອັນພ້ອມໆກັນ – ແຮງບິດຜົນຜະລິດ, ຊ່ວງເວລາງໍ, radial ແລະ axial Load ອະນຸຍາດ.

  2. ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- Precision ປະກອບອັດຕະໂນມັດ: ການປະກອບພາກສ່ວນ Rotary, ສະກູ tightening ສະຖານີ

     -- ການຂົນສົ່ງການຈັດລຽງວັດສະດຸ: 90° / 180° workpiece flipping, ສະຫຼັບທິດທາງ conveyor

     -- ເຄື່ອງຍຶດທໍ່ນິວເມຕິກ: ການຍຶດ jig rotary & ກົນໄກການຫັນປ່ຽນ

     -- ເຄື່ອງຈັກຫຸ້ມຫໍ່: ການຫມຸນຂວດ, ປ້າຍອັດຕະໂນມັດຕິດສະຖານີ rotary

ການປຽບທຽບປະສິດທິພາບ: HRQ Rack-Pinion VS Vane Type Rotary Cylinder

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH HRQ dual piston rack & pinion cylinder rotary ສະຫນອງການສະກູກົນຈັກ / buffer ບົບໄຮໂດຼລິກທາງເລືອກ variants ທີ່ມີສະແຕນເລດສະແຕນເລດສະບັບທົນທານຕໍ່ corrosion, mounting ຫຼາຍທິດທາງແລະການອອກແບບຕາຕະລາງເປັນຮູກາງ, ສະຫນອງຄວາມຫມັ້ນຄົງສູງ torque ຕໍາແຫນ່ງ rotary ຫນັກແຫນ້ນສໍາລັບການປະກອບອັດຕະໂນມັດ, ການຫຸ້ມຫໍ່ແລະອຸປະກອນການຈັດລຽງສາຍການຜະລິດ.
