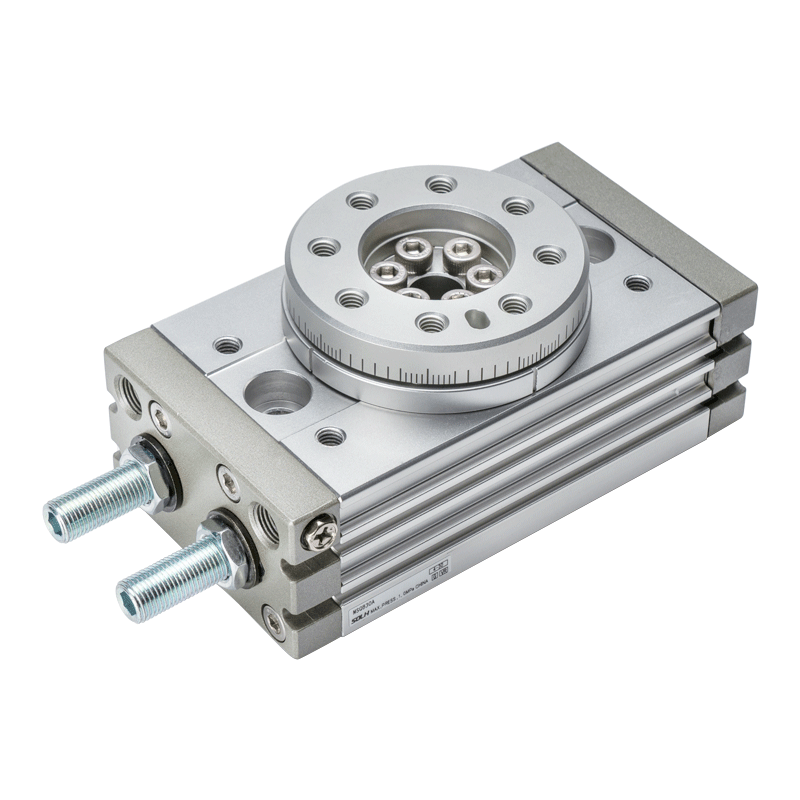

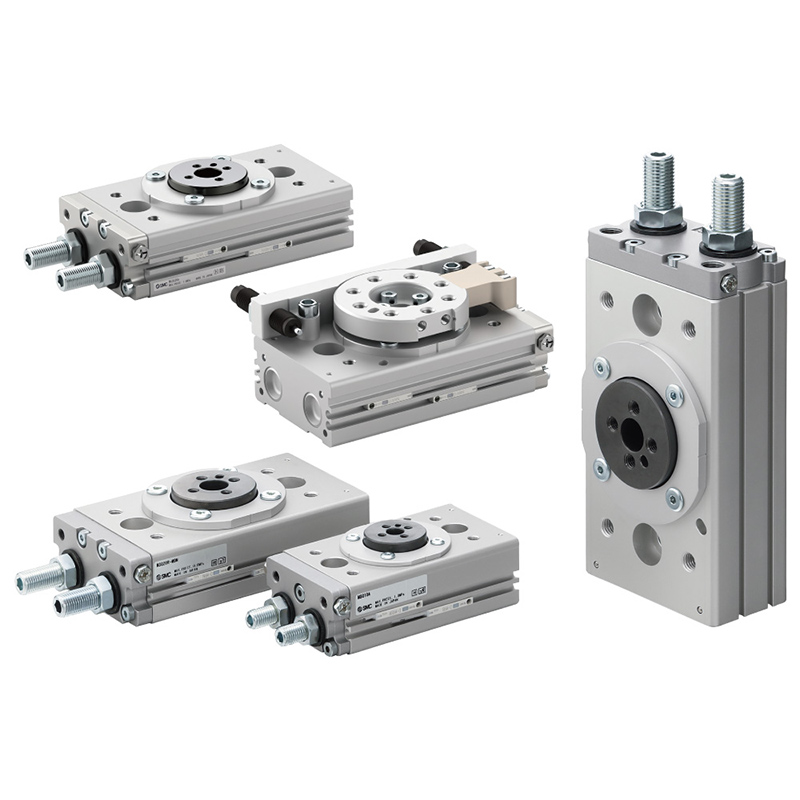

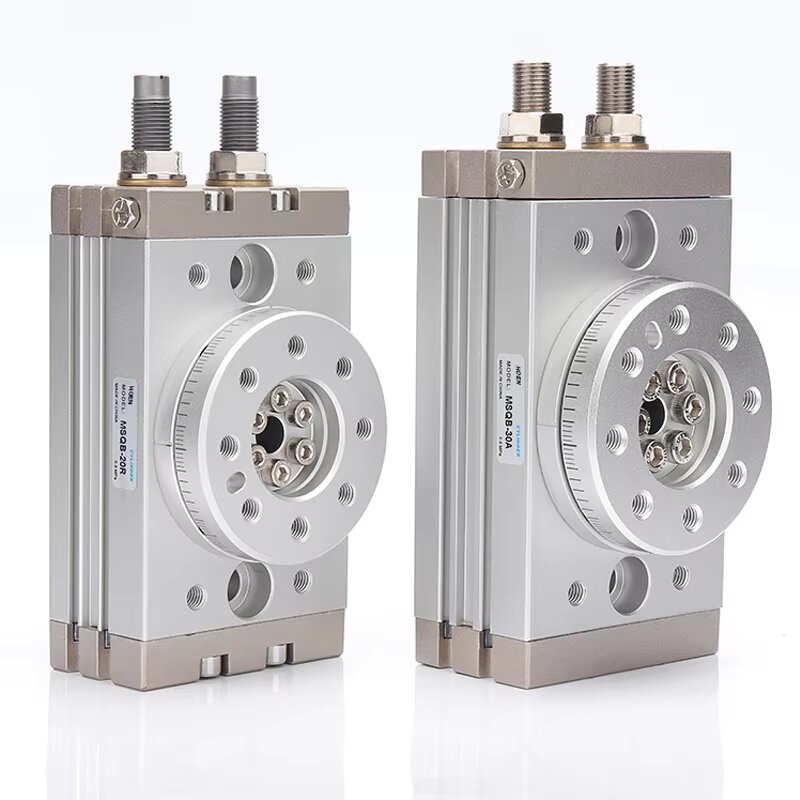

MSQ Series Rack & Pinion Rotary Actuator Table (SOLH Richge Technology)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MSQ adopts dual piston symmetrical rack & pinion ຂັບລົດໂຄງສ້າງ, ແບ່ງອອກເປັນສອງຊຸດຍ່ອຍ: ເກຣດມາດຕະຖານ MSQB ແລະ MSQA ລະດັບຄວາມແມ່ນຍໍາສູງ. ມັນມີຕາຕະລາງ mounting ວົງປະສົມປະສານທີ່ມີຮູກາງໂດຍຜ່ານຮູ, ມຸມ swing ຢ່າງຕໍ່ເນື່ອງປັບຈາກ 0 ~ 190 °.

Symmetric dual piston rack-pinion ສະຫນອງແຮງບິດຜົນຜະລິດທີ່ໃຫຍ່ກວ່າ 3 ~ 4 ເທົ່າແລະຄວາມສາມາດໃນການໂຫຼດ radial / axial ດີກວ່າເມື່ອທຽບກັບກະບອກ CRQ rotary ປະເພດ vane. ມີສອງທາງເລືອກການດູດຊຶມຊ໊ອກ: ເບຟເຟີຢາງພາລາທີ່ສ້າງຂຶ້ນໃນຫຼື buffer ໄຮໂດຼລິກປະສົມປະສານ. ຮູບ​ແບບ​ພອດ​ອາ​ກາດ​ຄູ່ (ຫນ້າ​ທ້າຍ / ດ້ານ​ຫນ້າ​ຂ້າງ​) ງ່າຍ​ດາຍ​ຮູບ​ແບບ​ທໍ່​; ສະວິດ reed ແມ່ເຫຼັກທີ່ເຂົ້າກັນໄດ້ສໍາລັບຕໍາແໜ່ງ rotary ຄໍາຄຶດຄໍາເຫັນສັນຍານ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການດັດສະນີອັດຕະໂນມັດ, flipping workpiece ແລະຄວາມແມ່ນຍໍາສະຖານີຕໍາແຫນ່ງ.

ຕາຕະລາງການຈັດປະເພດ ແລະການເລືອກຊຸດ (ຄວາມຊັດເຈນ + Buffer Matching)

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

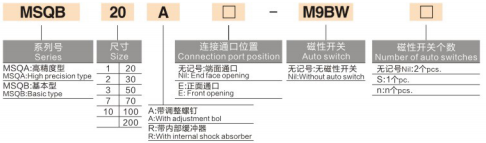

  1. ກົດລະບຽບການເຂົ້າລະຫັດ 1: MSQB20A-□-M9BW-□

     ຕົວຢ່າງ: MSQB20A-M9BW

     -- MSQB / MSQA: ຕົວລະບຸຊຸດ

        MSQB = ຊຸດພື້ນຖານມາດຕະຖານ; MSQA = ຊຸດຄວາມແມ່ນຍໍາສູງ

     -- 20: ຂະຫນາດກອບ (ມີ: 10/20/30/50/70/100/200)

     -- A / R: ການປັບມຸມ & ລະຫັດ buffer

        A = ສະກູປັບມຸມປາຍຄູ່; R = ຕົວດູດຊ໊ອກໄຮໂດຼລິກໃນຕົວ; no suffix = ພຽງແຕ່ buffer ຢາງ

     -- ປ່ອງກາງ: ຕໍາແຫນ່ງທ່າເຮືອອາກາດ

        Blank = End face ports air ports; E = ທ່າເຮືອອາກາດດ້ານໜ້າ

     -- M9BW: ແບບສະຫຼັບແມ່ເຫຼັກ

        ເປົ່າ = ໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ; M9BW / M9BL universal reed sensor ເຂົ້າກັນໄດ້

     -- ກ່ອງສຸດທ້າຍ: ປະລິມານສະວິດແມ່ເຫຼັກ

        ເປົ່າ = ມາດຕະຖານ 2 pcs; S = ສິ້ນດຽວ; ຕົວເລກທີ່ກໍາຫນົດເອງ = ປະລິມານທີ່ກໍາຫນົດເອງ

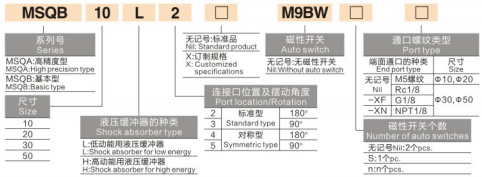

  2. ກົດລະບຽບການເຂົ້າລະຫັດ 2: MSQB10L2-□-M9BW-□-□

     ຕົວຢ່າງ: MSQB10L2-M9BW

     -- MSQB: ຊຸດມາດຕະຖານ; ຂະໜາດກອບ 10/20/30/50

     -- L / H: Hydraulic buffer kinetic energy grade (ສະເພາະລຸ້ນ R ໄຮໂດຼລິກ)

        L = ຕ່ໍາ kinetic buffer ບົບໄຮໂດຼລິກ; H = ສູງ kinetic buffer ໄຮໂດຼລິກ

     -- ຕົວເລກ 2/3/4/5: ກໍານົດການກໍານົດມຸມ swing ຄົງທີ່

        2 = ມາດຕະຖານ 180°; 3 = 90°; 4 = Symmetric 180°; 5 = ສົມມາດ 90°

     -- ປ່ອງກາງ: ເຄື່ອງຫມາຍ X, ເປົ່າ = ຮູບແບບຫຼັກຊັບມາດຕະຖານ

     -- M9BW: ສະວິດແມ່ເຫຼັກ, ເປົ່າ = ບໍ່ມີເຊັນເຊີຕິດຕັ້ງ

     -- ປ່ອງ Penultimate: ປະລິມານສະຫຼັບແມ່ເຫຼັກ; blank=2pcs, S=1pc

     -- ກ່ອງສຸດທ້າຍ: ຂໍ້ກໍາຫນົດກະທູ້ສາຍອາກາດ

        ເປົ່າ = M5 thread (ພຽງແຕ່ສໍາລັບຂະຫນາດ 10/20); XF = G1/8; XN = NPT1/8 ກະທູ້ອາເມລິກາ

ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

  1. Symmetric Dual Piston Rack & Pinion Drive

     -- ລູກສູບສອງ synchronous ຍູ້ເກຍ synchronously, ກໍາຈັດ backlash unilateral; ຜົນຜະລິດ torque ເອກະພາບກັບ jitter ພືດຫມູນວຽນສູນ, ໄກຄວາມອາດສາມາດການໂຫຼດສູງກ່ວາກະບອກ vane piston ດຽວ.

  2. ຕາຕະລາງ Rotary ປະສົມປະສານກັບສະຖານທີ່ Pin Holes

     -- ຂຸມ pin ຕໍາແຫນ່ງເຄື່ອງ pre-machined ແລະມາດຕະຖານ mounted ທໍ່ tapped ສໍາລັບ locking jig / workpiece ໂດຍກົງ, ການສອດຄ່ອງງ່າຍແລະຄວາມເຂັ້ມງວດສູງ. ຮູກາງຜ່ານຮູ (φ6 ~ φ24) ອະນຸຍາດໃຫ້ທໍ່ອາກາດແລະສາຍໄຟເຊັນເຊີຜ່ານສູນກາງ, ຮູບແບບເຄື່ອງພາຍໃນທີ່ສະອາດ.

  3. ຮູບ​ແບບ Dual Air Port

     -- ທໍ່ສອງທາງເລືອກ: ທໍ່ລະບາຍອາກາດທາງຫນ້າດ້ານຫນ້າຫຼືພອດ E-type ດ້ານຫນ້າ, ເສັ້ນທາງທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບອຸປະກອນທີ່ຫນາແຫນ້ນທີ່ບໍ່ມີການແຊກແຊງກົນຈັກ.

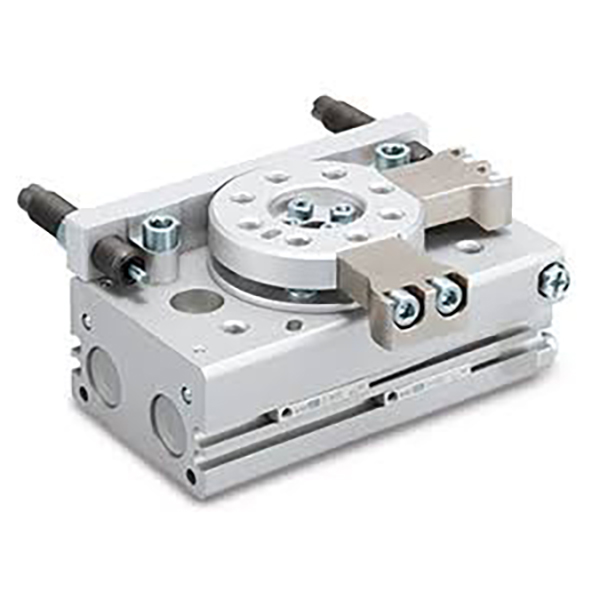

  4. Screws ປັບມຸມສອງດ້ານແບບອິດສະລະ (Suffix A)

     -- screws ຂີດຈໍາກັດແຍກຕ່າງຫາກຢູ່ໃນທັງສອງສົ້ນເປັນເອກະລາດຈໍາກັດເສັ້ນເລືອດຕັນໃນເຂັມໂມງແລະ counter-clockwise; ຊ່ວງ swing ປັບເປັນນິດພາຍໃນ 0 ~ 190°, ໂຮງງານຜະລິດຕັ້ງໄວ້ໃນຕອນຕົ້ນເປັນ 190°.

  5. ສອງລະບົບການດູດຊ໊ອກທາງເລືອກ

     -- ລຸ້ນມາດຕະຖານ: ເບດເຟີຢາງສອງສົ້ນ ສໍາລັບການຫຼຸດຜ່ອນສຽງລົບກວນພາຍໃຕ້ການໂຫຼດແສງສະຫວ່າງຄວາມໄວຕ່ໍາ

     -- -R ລຸ້ນ buffer ໄຮໂດຼລິກ: ເຄື່ອງດູດນ້ໍາມັນແບບປະສົມປະສານ (L ຕ່ໍາ kinetic / H ຊັ້ນ kinetic ສູງ) ດູດເອົາຜົນກະທົບຫນັກໃນຄວາມໄວສູງ, ຫຼຸດຜ່ອນການຢຸດການສັ່ນສະເທືອນແລະປົກປ້ອງອຸປະກອນແລະຊິ້ນວຽກ.

  6. ຄໍາຕິຊົມຕໍາແຫນ່ງແມ່ເຫຼັກທີ່ເຫມາະສົມ

     -- ວົງແຫວນແມ່ເຫຼັກຖາວອນພາຍໃນຕົວກະບອກ, ເຫມາະສົມກັບສະວິດ M9BW / M9BL reed ເພື່ອສົ່ງສັນຍານ 0 ° / 90 ° / 180 °ໃນສະຖານທີ່ PLC ສໍາລັບເຫດຜົນ interlock ອັດຕະໂນມັດ.

  7. Precision Ball Bearing Support ສໍາລັບ MSQA

     -- MSQA ຮູບແບບຄວາມແມ່ນຍໍາສູງ adopts ຫ້ອງຮຽນຄວາມແມ່ນຍໍາລູກປືນສະພາແຫ່ງ; radial & axial runout ≤0.01mm, ຊ້ໍາຕໍາແຫນ່ງຄວາມຖືກຕ້ອງ ±0.01mm. MSQB ຮຸ່ນພື້ນຖານຕອບສະຫນອງຄວາມຕ້ອງການການຈັດຕໍາແຫນ່ງອັດຕະໂນມັດທົ່ວໄປ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການມາດຕະຖານສາກົນ

  1. ໂຫມດຂັບ: Double acting dual piston rack & pinion

  2. ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ

    -- ປະເພດ buffer ຢາງ: 0.1 ~ 1.0 MPa

     --R ປະເພດ buffer ໄຮໂດຼລິກ: 0.1 ~ 0.6 MPa

  3. ຄວາມກົດດັນການທົດສອບຫຼັກຖານສະແດງ: 1.05 MPa

  4. ອຸນ​ຫະ​ພູມ​ລ້ອມ​ຮອບ​: 0 ~ 60 ℃ (ບໍ່​ມີ​ກ້ອນ​ໃນ​ວົງ​ຈອນ​ອາ​ກາດ​)

  5. ປັບ Swing Range: 0 ~ 190° ປັບ infinitely, ໂຮງງານຜະລິດ preset 190°; ມຸມຄົງທີ່ 90° / 180° ທາງເລືອກ

  6. ການຫລໍ່ລື່ນ: ນໍ້າມັນທີ່ເຕັມໄປກ່ອນອາຍຸຂອງໂຮງງານ, ການອອກແບບທີ່ບໍ່ມີການຫລໍ່ລື່ນທີ່ເຂົ້າກັນໄດ້ກັບອາກາດແຫ້ງທີ່ສະອາດທີ່ບໍ່ມີນ້ໍາມັນ.

  7. ຂະຫນາດກາງທີ່ໃຊ້ໄດ້: ການກັ່ນຕອງອາກາດບີບອັດແຫ້ງ (≥40μmຄວາມແມ່ນຍໍາຂອງການກັ່ນຕອງ)

Torque & Load Bearing Table (0.5MPa ການສະຫນອງອາກາດ)

ຕາຕະລາງປຽບທຽບ Buffer Max Kinetic Energy

ສໍາເລັດກົດລະບຽບການຄັດເລືອກຕົວແບບ

  1. ການເລືອກເກຣດທີ່ຊັດເຈນ

     -- ການຈັດຕໍາແຫນ່ງ chip, ການກວດສອບ optical PCB, ການປະກອບຄວາມແມ່ນຍໍາ→ MSQA ຊຸດຄວາມແມ່ນຍໍາສູງ

     -- ການພິກແຜ່ນວຽກທົ່ວໄປ, ການຫັນປ່ຽນວັດສະດຸ ແລະການຈັດຮຽງ → ຊຸດພື້ນຖານມາດຕະຖານ MSQB

  2. ກົດລະບຽບການຈັບຄູ່ Buffer

     -- ການໂຫຼດແສງສະຫວ່າງຄວາມໄວຕ່ໍາ, ການຄວບຄຸມຄ່າໃຊ້ຈ່າຍ: ຮູບແບບ buffer ຢາງທີ່ບໍ່ແມ່ນ R

     -- ວົງຈອນໄວຄວາມຖີ່ສູງ, ຜົນກະທົບ workpiece ຫນັກ: ເລືອກ -R buffer ໄຮໂດຼລິກ; ຜົນ​ກະ​ທົບ​ແສງ​ສະ​ຫວ່າງ​ຊັ້ນ L​, ຜົນ​ກະ​ທົບ​ຢ່າງ​ຮຸນ​ແຮງ​ຊັ້ນ H​

  3. ການເລືອກມຸມ Swing

     -- 90° flipping loading/unloading: ຕໍ່ທ້າຍ 3/5

     -- 180° reciprocating indexing, ການກວດສອບສອງດ້ານ: Suffix 2/4

     -- ກໍານົດຂອບເຂດ swing ຈໍາກັດຕາມໃຈມັກ: ຮູບແບບ Universal ທີ່ມີສະກູປັບ

  4. ແຜນຜັງທ່າອາກາດ

     -- ພື້ນທີ່ເຄື່ອງບັນຈຸພາຍໃນກະທັດຮັດ: E side port front version

     -- ມາດຕະຖານທໍ່ exposed ພາຍນອກ: ພອດໃບຫນ້າໃນຕອນທ້າຍເລີ່ມຕົ້ນ

  5. ຕໍາແໜ່ງສັນຍານຕິຊົມ

     -- ສັນຍານໃນສະຖານທີ່ທີ່ຕ້ອງການສໍາລັບການ interlock PLC: ອຸປະກອນສະຫຼັບແມ່ເຫຼັກ M9BW (ມາດຕະຖານ 2pcs); ພຽງແຕ່ການຊອກຄົ້ນຫາຂ້າງດຽວເລືອກ S ຫຼັບດຽວ

  6. ກະທູ້ Specification

     -- ຂະຫນາດ 10 / 20 ເຟຣມຂະຫນາດນ້ອຍ default M5 thread; ຂະໜາດກາງ-ໃຫຍ່ 30/50 ທາງເລືອກ G1/8 (XF), NPT1/8 (XN) ກະທູ້ອາເມລິກາ

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- 3C Electronics Precision Automation: ການຈັດຕຳແໜ່ງ rotary chip, ການກວດສອບ optical ຫຼາຍມຸມ PCB, ການປະກອບດັດສະນີອົງປະກອບຈຸນລະພາກ

     -- ສາຍການຜະລິດການຫຸ້ມຫໍ່: ສະຖານີຫຸ້ມຂວດ, ການປ່ຽນແປງທິດທາງ carton 90 °, ການຕິດສະຫຼາກ rotary

     -- ການຕິດຕັ້ງເຄື່ອງມືເຄື່ອງຈັກ: ຊິ້ນວຽກກະພິບ, stamping jig indexing positioning

     -- ອຸປະກອນຈັດລຽງໂລຈິສຕິກ: ການຫັນປ່ຽນວັດສະດຸ, ກົນໄກການຢຸດທໍ່ rotary

     -- End Effector ຂອງ Mini Manipulators: ການຫມູນວຽນຮ່ວມກັນຂອງຫຸ່ນຍົນ, ການຫມູນວຽນຂອງເຄື່ອງດູດຝຸ່ນ, ແລະສະຖານທີ່ flipping

     -- ອຸ​ປະ​ກອນ​ການ​ທົດ​ສອບ​ຄວາມ​ແມ່ນ​ຍໍາ​: ຕາ​ຕະ​ລາງ rotary ການ​ກວດ​ກາ​ວິ​ໄສ​ທັດ​, jig ການ​ທົດ​ສອບ​ຄວາມ​ໃກ້​ຊິດ​ອາ​ກາດ​ຫຼາຍ​ມຸມ

ສະຫນັບສະຫນູນການແກ້ໄຂການຈັບຄູ່ວົງຈອນ Pneumatic

  1. ວົງຈອນມາດຕະຖານທົ່ວໄປ

     -- ແຫຼ່ງອາກາດ AFC ປະສົມປະສານສອງຈຸດ → 4V210 5/2 ປ່ຽງ solenoid → ທໍ່ອາກາດ PU → MSQ ຕາຕະລາງ rotary (M9BW ສະຫຼັບແມ່ເຫຼັກທີ່ມີສາຍກັບ PLC)

  2. ວົງຈອນກອງປະຊຸມປ້ອງກັນລະເບີດ

     -- ໜ່ວຍບຳບັດແຫຼ່ງອາກາດທີ່ປ້ອງກັນການລະເບີດ → 50-VFE ປ່ຽງ solenoid 5-way-proof → PU flexible hose → MSQB/MSQA cylinder rotary ສໍາລັບສະພາບແວດລ້ອມທີ່ເປັນອັນຕະລາຍ

  3. Mini Precision Micro Station

     --AC1500 mini air regulator filter → 3V series 3/2 solenoid valve → PU4 thin tubing → MSQ10/MSQ20 small rotary table

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MSQ dual piston rack & pinion ຕາຕະລາງ rotary ແບ່ງອອກເປັນມາດຕະຖານ MSQB ແລະ MSQA ລະດັບຄວາມແມ່ນຍໍາສູງ, ສະຫນັບສະຫນູນ swing ປັບໄດ້ 0 ~ 190 °, ການດູດຊຶມການຊ໊ອກຢາງຄູ່ / ໄຮໂດຼລິກ, ຮູບແບບພອດທາງອາກາດສອງດ້ານ / ດ້ານຂ້າງແລະຮູສາຍໄຟກາງ, ສະຫນອງ 3que versy university ສູງກ່ວາ indexing actuator ສໍາລັບເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່, ເຄື່ອງມືເຄື່ອງຈັກແລະການທົດສອບອັດຕະໂນມັດສາຍ.
