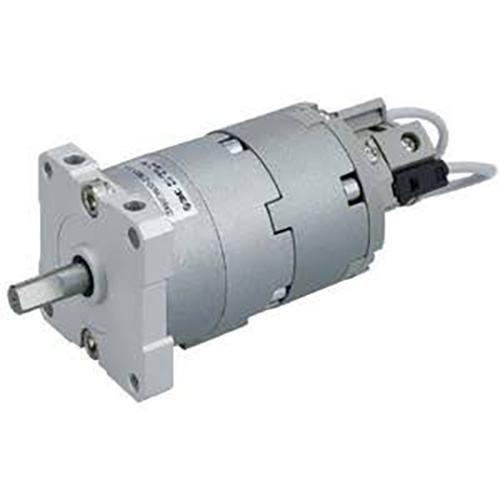

CRBU2 Series ຟຣີ Mount Vane Type Rotary Actuator

SOLH CRBU2 ຕົວກະຕຸ້ນ rotary vane free-mount ແບບບາງໆແບບບາງໆສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບແບບ SMC ທີ່ທຽບເທົ່າ, ມີຢູ່ໃນຂະຫນາດເຈາະ 10/15/20/30/40. ຮ່າງກາຍຊົງກະບອກແບບປະສົມປະສານເຮັດໃຫ້ການແກ້ໄຂຫຼາຍທິດທາງທີ່ບໍ່ມີວົງເລັບ, 12% ເບົາກວ່າຊຸດ CRB2, ທີ່ສົມບູນແບບສໍາລັບການຕິດຕັ້ງປິດບັງພາຍໃນເຄື່ອງຈັກປະສົມປະສານທີ່ຫນາແຫນ້ນ. ໄດຣຟແວນທາງກົງຈະກຳຈັດເກຍກັບຫຼັງດ້ວຍການເຮັດເລື້ມຄືນໃນມຸມສູງສູງສຸດ ±0.01°. ສອງ vane variants: S single vane for max 270° swing, D double vane delivering double torque with limited 90°/100° rotation. ມີການຈັດວາງທໍ່ສອງຢ່າງ: ພອດຂ້າງມາດຕະຖານ ແລະພອດແກນກາງ suffix-E. ຕົວປັບມຸມ suffix-W ທາງເລືອກຮັບຮູ້ເສັ້ນເລືອດຕັນໃນທີ່ສາມາດປັບໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງຈາກ 0 ຫາ 240 °, ແລະແຫວນແມ່ເຫຼັກໃນຕົວສະຫນັບສະຫນູນສະວິດລີດ M9BW ສໍາລັບຄໍາຄຶດຄໍາເຫັນຈໍາກັດ PLC. ການປະທັບຕາແບບປະສົມທີ່ມີແຮງສຽດທານຕ່ໍາຮັບປະກັນການດໍາເນີນການທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຫຼາຍກວ່າ 5 ລ້ານຮອບວຽນການບໍລິການ. ນໍາໃຊ້ຢ່າງກວ້າງຂວາງກັບວຽກງານການຫມຸນຄວາມແມ່ນຍໍາຄວາມຖີ່ສູງຄວາມຖີ່ສູງຂອງແສງສະຫວ່າງລວມທັງການຫັນປ່ຽນ jig ຂະຫນາດນ້ອຍ 3C, ການຈັດຕໍາແຫນ່ງກ້ອງຖ່າຍຮູບວິໄສທັດ, ກົນໄກການ tightening screw ແລະສະຫຼັບການຫຸ້ມຫໍ່ຂະຫນາດນ້ອຍມຸມ. ເມື່ອປຽບທຽບກັບກະບອກຫມູນວຽນ CRB2 ທີ່ຕິດຢູ່ຖານ, CRBU2 ຕ້ອງການບໍ່ມີວົງເລັບຕິດ ແລະເພີ່ມປະສິດທິພາບພື້ນທີ່, ເຫມາະສໍາລັບຕົວກະຕຸ້ນທ້າຍຫຸ່ນຍົນ ແລະການຈັດວາງອຸປະກອນພາຍໃນແຄບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

CRBU2 Series ຟຣີ Mount Vane Type Rotary Actuator

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

ຊຸດ SOLH CRBU2 ແມ່ນກະບອກ swing rotary ປະເພດ mini vane-type ອອກແບບສໍາລັບສະຖານີ rotary ຄວາມແມ່ນຍໍາໃນພື້ນທີ່ຈໍາກັດ, ປະກອບດ້ວຍການຕິດຕັ້ງຫຼາຍທິດທາງຟຣີ, ຮ່າງກາຍນ້ໍາຫນັກເບົາບາງທີ່ສຸດ, ບໍ່ມີ backlash ເກຍແລະມຸມ swing ກວ້າງ. ຂະຫນາດເຈາະທີ່ມີຢູ່: 10/15/20/30/40, ມີທາງເລືອກຊ່ອງດຽວ / ຄູ່ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການ flipping rotary ແສງສະຫວ່າງຕ່າງໆ.

1. ຈຸດເດັ່ນຂອງການອອກແບບຫຼັກ

-- Vane direct drive (S single vane / D double vane): ບໍ່ມີການສົ່ງເກຍ, ບໍ່ມີ backlash, ການຫມຸນກ້ຽງແລະຕໍາແຫນ່ງທີ່ຊັດເຈນທີ່ສຸດ.

-- ເຕັມຮູບແບບ mounting cylindrical ບໍ່ເສຍຄ່າ: ເທິງ Mountable / ລຸ່ມ / ຊ້າຍ / ຂວາ / axial ໂດຍບໍ່ມີວົງເລັບ mounting ພິເສດ; 12% ອ່ອນກວ່າ CRB2 ສໍາລັບຮູບແບບອຸປະກອນຫນາແຫນ້ນຫນາແຫນ້ນ

-- ລະດັບມຸມ swing ເຕັມ: vane ດຽວ 90 ° / 180 ° / 270 °; ແວ່ນສອງເທົ່າ 90°/100°, ສູງສຸດທີ່ເຄຍແວນດ່ຽວເລື່ອນໄດ້ເຖິງ 270°

-- ຮູບແບບທໍ່ຄູ່: ພອດຂ້າງມາດຕະຖານ (ບໍ່ມີຄໍາຕໍ່ທ້າຍ) / axial port (suffix E) ເພື່ອສອດຄ່ອງກັບຮູບແບບການວາງເສັ້ນທາງທໍ່ທີ່ແຕກຕ່າງກັນ

-- ໂມດູນທີ່ມີປະໂຫຍດທີ່ສາມາດຂະຫຍາຍໄດ້: ຫນ່ວຍປັບມຸມ W ທາງເລືອກ & ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ; ບໍ່ມີສ່ວນທີ່ເປັນຮູ radial ເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ຕູ້

-- ລະບົບປະທັບຕາທີ່ຮົ່ວໄຫຼຕໍ່າລະດັບພຣີມຽມ: ປະທັບຕາປະສົມພິເສດທີ່ມີການຢຸດຕໍາແຫນ່ງໃນຕົວ, ການຮົ່ວໄຫຼພາຍໃນຕ່ໍາສຸດ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ເຫມາະສົມກັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດ

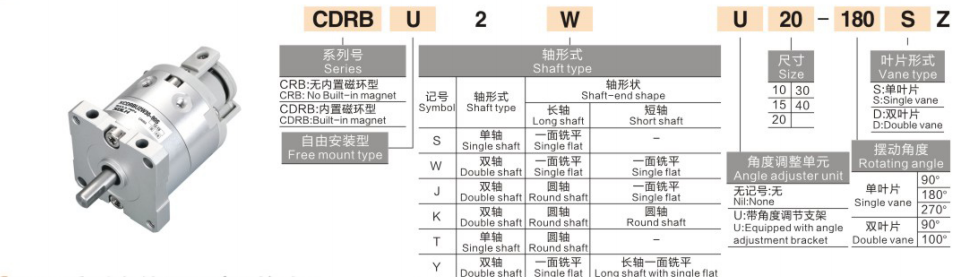

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

1. ຕົວຢ່າງຕົວແບບ: CRBU2WU20-180SE-M9BW

ພາກສ່ວນລະຫັດ	ຄໍາອະທິບາຍຄໍານິຍາມລະຫັດ
CRBU2	ຊຸດພື້ນຖານ: ຟຣີ mount vane rotary actuator
W	ມີຫນ່ວຍປັບມຸມ; blank = ບໍ່ມີຕົວປັບມຸມ
U	ລະຫັດໂຄງສ້າງການຕິດຕັ້ງຟຣີ
20	ຂະໜາດເຈາະ: 10/15/20/30/40
180	Swing angle: ແວ່ນດ່ຽວ 90/180/270; ລົດຕູ້ຄູ່ 90/100
S/D	ປະເພດ Vane: S=ດ່ຽວ; D=Double vane (2x ແຮງບິດອອກ)
E	ທ່າອາກາດ Axial; blank = ພອດອາກາດຂ້າງມາດຕະຖານ
M9BW	ຮູບແບບສະວິດແມ່ເຫຼັກທາງເລືອກ (ສະວິດດ່ຽວ/ຄູ່ສາມາດກຳນົດຄ່າໄດ້)

2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

-- ມາດຕະຖານປະຕູດຽວ vane side port: CRBU2-20-180S

-- ພ້ອມປັບມຸມ + ແວ່ນຄູ່: CRBU2W30-90D

-- ພອດແກນ + ສະວິດແມ່ເຫຼັກ: CRBU2-15-270SE-M9B

ມາດຕະຖານເຕັກນິກມາດຕະຖານສາກົນ (ຄວາມກົດດັນການທົດສອບ: 0.5MPa)

1. ຕົວກໍານົດການປະຕິບັດທົ່ວໄປ

-- ລະດັບຄວາມກົດດັນປະຕິບັດງານ: ຂະຫນາດ 10/15: 0.2 ~ 0.7MPa; ຂະຫນາດ 20/30/40: 0.15 ~ 1.0MPa

- ອຸນຫະພູມປະຕິບັດການລ້ອມຮອບ: 5 ~ 60 ℃ (ບໍ່ມີ icing ໃນທໍ່ອາກາດ)

- ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງການເຮັດເລື້ມຄືນມຸມ: ±0.01°, ສູນການຫມຸນທີ່ຫມັ້ນຄົງ backlash

-- buffer ໃນຕົວ: ບໍ່ມີ; ເຄື່ອງດູດຊ໊ອກພາຍນອກສາມາດຕັ້ງຄ່າແຍກຕ່າງຫາກ

-- ພະລັງງານ kinetic ຜົນກະທົບທີ່ອະນຸຍາດໃຫ້: 0.00015 ~ 0.04J (ເພີ່ມຂຶ້ນຕາມອັດຕາສ່ວນກັບຂະຫນາດເຈາະ)

-- ຄວາມຕ້ອງການຂອງການນ້ໍາມັນ: ໂຮງງານຜະລິດທາງສ່ວນຫນ້າຂອງ greased ບໍ່ມີນ້ໍາມັນ

2. ຕາຕະລາງແຮງບິດຜົນຜະລິດທາງທິດສະດີ (ຫົວໜ່ວຍ: N·m @0.5MPa)

ຂະຫນາດເຈາະ	Single Vane S Torque	Double Vane D Torque (ອອກ 2x)
10	0.13	0.26
15	0.33	0.66
20	0.82	1.64
30	2.06	4.12
40	3.92	7.84

3. ນ້ຳໜັກ ແລະຂະໜາດອ້າງອີງທັງໝົດ (ສະເພາະ 180°)

ຂະຫນາດເຈາະ	ນ້ຳໜັກສຸດທິ (g)	ເສັ້ນຜ່າສູນກາງນອກ (ມມ)	ຄວາມຍາວຂອງຮ່າງກາຍ (ມມ)
10	55	22	48
15	100	28	58
20	180	36	70
30	350	45	85
40	600	55	105

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

1. ການຕິດຕັ້ງຟຣີຫຼາຍທິດທາງຊ່ວຍປະຢັດພື້ນທີ່

-- ຮ່າງກາຍກ້ຽງເປັນຮູບທໍ່ກົມສາມາດໄດ້ຮັບການສ້ອມແຊມໂດຍ screws ໃນດ້ານໃດຫນຶ່ງໂດຍບໍ່ມີການວົງເລັບ; ຮ່າງກາຍອ່ອນກວ່າ 12%, ທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບກອບອຸປະກອນປະສົມປະສານທີ່ມີຄວາມຫນາແຫນ້ນສູງ

2. Zero backlash ຕໍາແຫນ່ງມຸມທີ່ຊັດເຈນທີ່ສຸດ

-- ຂັບ vane ໂດຍກົງລົບລ້າງການເກັບກູ້ຕາຫນ່າງເກຍ, ການຫມຸນ ultra-smooth ດ້ວຍຄວາມຖືກຕ້ອງຊ້ໍາ 0.01 °ສໍາລັບສະຖານີຄວບຄຸມມຸມຄວາມແມ່ນຍໍາທີ່ເຄັ່ງຄັດ.

3. ລະດັບ swing ປັບໄດ້ກ້ວາງທີ່ມີຫນ່ວຍຢຸດທາງເລືອກ

-- ປະຕູດຽວ ສູງສຸດ 270 ° swing; ໂມດູນປັບມຸມ W ຊ່ວຍໃຫ້ສາມາດປັບໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງ 0~240°, ການປັບມຸມຫຼາຍສະຖານີສະດວກ

4. Double vane ສະຫນອງແຮງບິດສອງເທົ່າພາຍໃຕ້ໂຄງຮ່າງດຽວກັນ

-- ຂະຫນາດນອກດຽວກັນ, D double vane model ສະຫນອງ torque ສອງເທົ່າຂອງ S single vane ເພື່ອຮັບມືກັບການໂຫຼດ rotary ສູງຂຶ້ນ.

5. ຊີວິດການບໍລິການຍາວໂຄງສ້າງປະທັບຕາທີ່ບໍ່ມີນ້ໍາມັນ

-- ການປະທັບຕາຂອງອົງປະກອບ friction ຕ່ໍາ, ຊີວິດການບໍລິການຫຼາຍກວ່າ 5 ລ້ານວົງຈອນການສະຫຼັບ, ເຫມາະສົມກັບກອງປະຊຸມທໍາມະດາແລະສາຍການຜະລິດສະອາດທີ່ບໍ່ມີຝຸ່ນ.

ວິທີການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາປົກກະຕິ

1. ສອງຮູບແບບການຕິດຕັ້ງຕົ້ນຕໍ

-- ການຕິດຕັ້ງຂອງຮ່າງກາຍໂດຍກົງ: Screws lock ໃສ່ດ້ານຮູບທໍ່ກົມໃດຫນຶ່ງ, ການຕິດຕັ້ງ axial / radial ເປັນໄປໄດ້, disassembly ໄວແລະການທົດແທນ.

-- ແຜ່ນຮາບພຽງທີ່ຊ່ວຍຍຶດຕິດກັນ: ແກ້ໄຂແນວນອນ ຫຼືແນວຕັ້ງຜ່ານແຜ່ນຍຶດຕິດ, ເໝາະສຳລັບຕົວສົ່ງທ້າຍຫຸ່ນຍົນ, ດ້ານອຸປະກອນ ແລະການຕິດຕັ້ງທີ່ເຊື່ອງໄວ້ທາງເທິງ.

2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

-- 3C Electronics ອັດຕະໂນມັດ: ອົງປະກອບ Mini flipping, ຕໍາແຫນ່ງ rotary ກ້ອງຖ່າຍຮູບ, ການສະຫຼັບມຸມ jig, ການກວດສອບສະຖານີ rotary indexing

-- ເສັ້ນປະກອບຄວາມແມ່ນຍໍາ: Screw tightening rotary ກົນໄກ, ການປັບມຸມ crimp terminal, workpiece ແສງສະຫວ່າງ 180 ° turnover

-- ເຄື່ອງຈັກການຫຸ້ມຫໍ່: ການຫມູນວຽນ baffle ວັດສະດຸ, ການຕິດປ້າຍການປັບມຸມ, ການໃຫ້ອາຫານ rotary ສັ້ນ

-- ອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ: ອຸປະກອນການສະຫຼັບ rotary ປະຕູ, ສະຫຼັບສະຖານີການຜະລິດ, ຄວາມຖີ່ສູງການຫມູນວຽນ reciprocating ແສງສະຫວ່າງສູງ

ການປຽບທຽບການເລືອກ: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

ຂະໜາດການປຽບທຽບ	CRBU2 ຟຣີ Mount Series	CRB2 Standard Vane Rotary Series
ໂໝດຕິດຕັ້ງ	ການຕິດຕັ້ງຫຼາຍທິດໂດຍຕົນເອງ, ບໍ່ຈໍາເປັນຕ້ອງມີວົງເລັບ	ເຂັມຕິດຕັ້ງທີ່ອຸທິດຕົນທີ່ຈໍາເປັນ, ທິດທາງການຕິດຕັ້ງຈໍາກັດ
ນ້ຳໜັກ & ປະລິມານ	12% ສີມ້ານ, ຮູບຮ່າງກະທັດຮັດທີ່ສຸດ	ນ້ໍາຫນັກມາດຕະຖານ, ຂະຫນາດໂດຍລວມຂະຫນາດໃຫຍ່
Swing Angle Range	ທໍ່ດ່ຽວ 90/180/270°; ແວ່ນຄູ່ 90/100°	ໄລຍະມຸມແກວ່ງທີ່ຄືກັນເປັນ CRBU2
ແຜນຜັງທ່າອາກາດ	ພອດຂ້າງ / ພອດແກນ E ທາງເລືອກຄູ່	ພອດຂ້າງສ່ວນໃຫຍ່, ພອດແກນເປັນທາງເລືອກ
ໂຄງຮ່າງໂມດູນການທໍາງານ	ຕົວປັບມຸມ & ສະວິດແມ່ເຫຼັກບໍ່ມີ protrusion radial	ໂມດູນເຊັນເຊີ protrude ເລັກນ້ອຍ radially
ໂມດູນເຊັນເຊີ protrude ເລັກນ້ອຍ radially	ພື້ນທີ່ຈໍາກັດແຄບ, ການຈັດວາງການຕິດຕັ້ງໂດຍຕົນເອງ, ການໂຫຼດ rotary ແສງສະຫວ່າງ	ຮູບແບບຕູ້ມາດຕະຖານ, ການໂຫຼດຂະຫນາດກາງ, ການອອກແບບການຕິດຕັ້ງວົງເລັບແບບດັ້ງເດີມ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກຂະຫນາດເຈາະໂດຍອີງໃສ່ການໂຫຼດ torque

-- ຄິດໄລ່ແຮງບິດທີ່ເຮັດວຽກຕົວຈິງ, ເລືອກເອົາຮູບແບບທີ່ມີ 50% torque ຄວາມປອດໄພຂອບ:

-- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

2. ການເລືອກປະເພດ Vane

-- ການໂຫຼດ torque ຕ່ໍາແສງສະຫວ່າງ → S ດຽວ vane; ການໂຫຼດ rotary ຫນັກສູງ → D double vane (ອອກ torque ສອງ)

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ການປັບມຸມທີ່ຕ້ອງການ: ຕື່ມການຕໍ່ທ້າຍ W ຫນ່ວຍປັບມຸມ (0 ~ 240° infinitely adjustable)

-- PLC ຕໍາແຫນ່ງສັນຍານຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ອຸປະກອນ M9B / M9BW ສະຫຼັບແມ່ເຫຼັກເພື່ອກວດສອບການຈໍາກັດ rotary ສອງທິດ

-- ຄວາມຕ້ອງການເສັ້ນທາງທໍ່: ຫວ່າງເປົ່າສໍາລັບພອດຂ້າງມາດຕະຖານ, ຄໍາຕໍ່ທ້າຍ E ສໍາລັບພອດອາກາດສູນກາງ axial

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH CRBU2 free mount vane cylinder features arbitrary installation-free bracket- arbitrary installation, zero backlash ±0.01° precision, dual single/double torque options and side/axial air layout, with optional W angle adjuster and M9BW magnetic switch, lightweight compact solution for 3C, ຄວາມແມ່ນຍໍາຂອງສະຖານີການປະກອບ fl.
