ໂຄງສ້າງ ຫຼືພາກສ່ວນທົ່ວໄປຂອງ ກswitchgear ແຮງດັນຕ່ໍາປະກອບດ້ວຍສາມພາກສ່ວນທີ່ແຕກຕ່າງກັນແລະເປັນເອກະລາດ: ຊ່ອງ breaker ວົງຈອນ, ຊ່ອງ busbar, ແລະຊ່ອງສາຍ.
ແຕ່ລະຊ່ອງເບຣກເກີຕາມປົກກະຕິຈະຮອງຮັບໄດ້ເຖິງ 2 ເຄື່ອງຕັດວົງຈອນອາກາດຈັດລຽງຕາມແນວຕັ້ງ. ແຕ່ລະຕົວຕັດວົງຈອນແມ່ນແຍກແຍກອອກຈາກຕົວຕັດວົງຈອນອື່ນໆ. ດ້ານຫລັງຂອງເຄື່ອງຕັດວົງຈອນແມ່ນຊ່ອງໃສ່ busbar, ເຊິ່ງແຍກອອກຈາກຊ່ອງຕັດວົງຈອນໂດຍອຸປະສັກພາທິຊັນ.
ຊ່ອງ busbar ທີ່ຢູ່ຕິດກັນແມ່ນແຍກອອກຈາກກັນແລະກັນໂດຍ insulating partitions ລະຫວ່າງ compartments. ສຸດທ້າຍ, ຊ່ອງໃສ່ສາຍເຄເບີ້ນແມ່ນຕັ້ງຢູ່ດ້ານຫລັງຂອງພາກສ່ວນ switchgear ແລະສາມາດແຍກທາງເລືອກໂດຍສິ່ງກີດຂວາງທີ່ມີລະບາຍອາກາດຫຼືບໍ່ມີລະບາຍອາກາດຈາກຊ່ອງ busbar.
ຊ່ອງໃສ່ສາຍເຄເບີ້ນມີປະຕູ hinged ຫຼືຝາປິດທີ່ຖອດອອກໄດ້ສໍາລັບການຢຸດການເຊື່ອມຕໍ່ຂອງສາຍແລະສາຍໂຫຼດ. ການຈັດວາງຊ່ອງນີ້ແມ່ນແບບປົກກະຕິທີ່ສຸດແລະສາມາດເອີ້ນວ່າ switchgear ທີ່ສາມາດເຂົ້າໄດ້ທາງຫລັງເພາະວ່າການເຂົ້າເຖິງດ້ານຫລັງຂອງ switchgear ແມ່ນຕ້ອງການ.
ການປ່ຽນແປງຂອງການຈັດລຽງຂອງ switchgear ແມ່ນ switchgear ມີສາຍທາງຫນ້າ, ບ່ອນທີ່ຊ່ອງສາຍແມ່ນຢູ່ຕິດກັບຊ່ອງ breaker ວົງຈອນແລະປະຕູຊ່ອງສາຍແມ່ນຕັ້ງຢູ່ດ້ານຫນ້າຂອງອຸປະກອນ. ການຈັດວາງນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມເລິກຂອງການອອກແບບ, ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການເຂົ້າເຖິງດ້ານຫລັງ, ແລະອະນຸຍາດໃຫ້ວາງ switchgear ກັບກໍາແພງ, ຄ້າຍຄືກັບ switchboard.
ການແບ່ງສ່ວນຂອງ switchgear ແຮງດັນຕໍ່າແມ່ນມີຈຸດປະສົງເພື່ອປັບປຸງຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖື, ແລະການບໍາລຸງຮັກສາຂອງ switchgear, ສໍາລັບການຍົກຕົວຢ່າງ, ໂດຍການປ້ອງກັນການຕິດຕໍ່ໂດຍບັງເອີນກັບ conductors ສະເພາະໃດຫນຶ່ງເຊັ່ນ: busbar ຕົ້ນຕໍຫຼື breakers ວົງຈອນໃນຫນ່ວຍງານທີ່ຢູ່ໃກ້ຄຽງໃນເວລາທີ່ການບໍາລຸງຮັກສາກໍາລັງດໍາເນີນການ. Partitioning ຍັງສາມາດຈໍາກັດບາງສ່ວນຂອງຄວາມເສຍຫາຍທີ່ເກີດຈາກຄວາມຜິດ arc ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການແຜ່ກະຈາຍຄວາມຜິດກັບພາກສ່ວນອື່ນໆຂອງ switchgear ໄດ້.

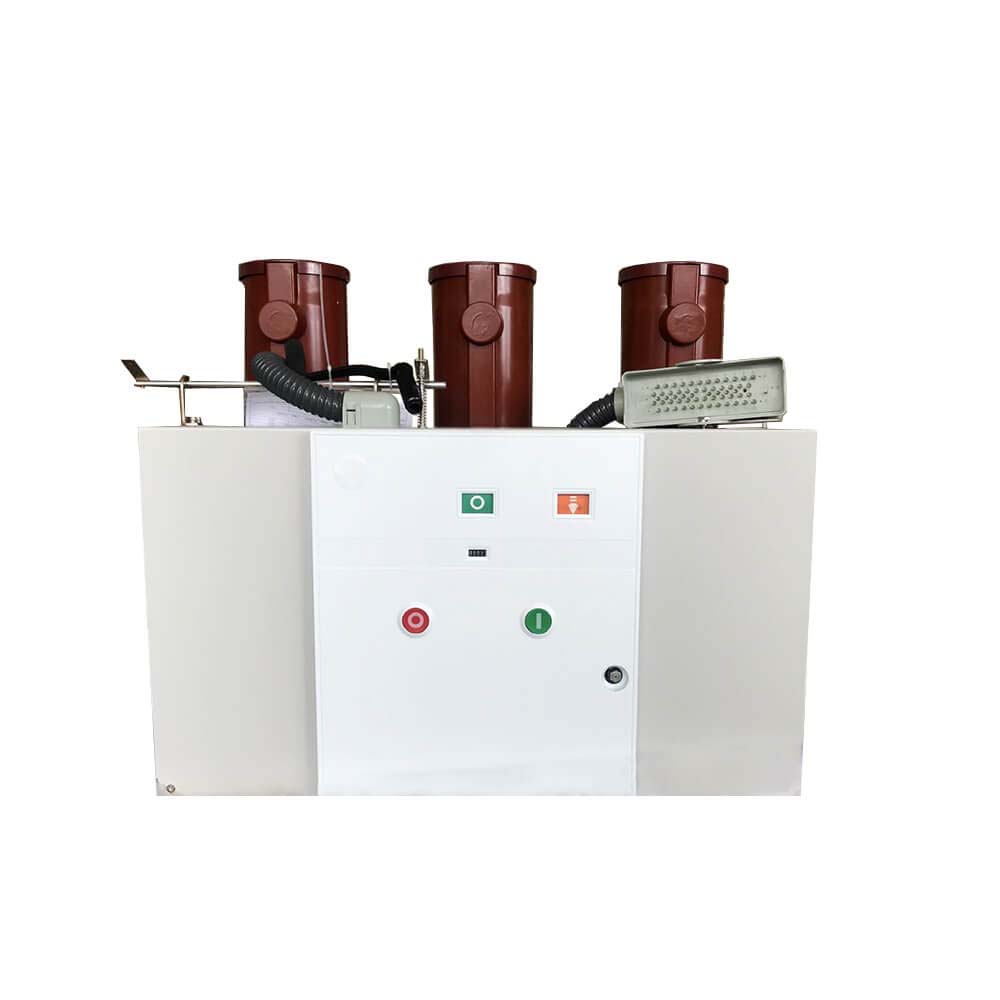

switchgear ແຮງດັນຕ່ໍາສະຫນອງການປ້ອງກັນວົງຈອນສັ້ນແລະ overload ຜ່ານ breakers ວົງຈອນທີ່ມີຫນ່ວຍເດີນທາງປະສົມປະສານ. breakers ວົງຈອນແຮງດັນຕ່ໍາເຫຼົ່ານີ້ແມ່ນມີຢູ່ໃນທັງສອງສະບັບຄົງທີ່ແລະຖອນໄດ້. ການສ້ອມແຊມຫມາຍຄວາມວ່າ breaker ວົງຈອນແມ່ນ immovable ແລະສາມາດດໍາເນີນການພຽງແຕ່ຈາກຄະນະກໍາມະຂອງ breaker ວົງຈອນໄດ້. ຖອນໄດ້ຫມາຍຄວາມວ່າ breaker ວົງຈອນສາມາດໄດ້ຮັບການຍ້າຍໄດ້ຢ່າງງ່າຍດາຍໃນການທົດສອບແລະ disconnect ຕໍາແຫນ່ງໂດຍບໍ່ມີການເປີດ switchgear ແລະສາມາດໄດ້ຮັບການໂຍກຍ້າຍອອກຫມົດຈາກ switchgear ສໍາລັບການບໍາລຸງຮັກສາ.
