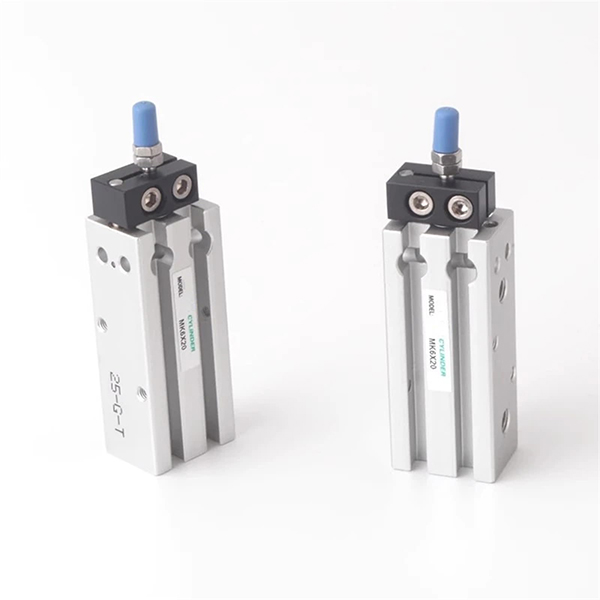

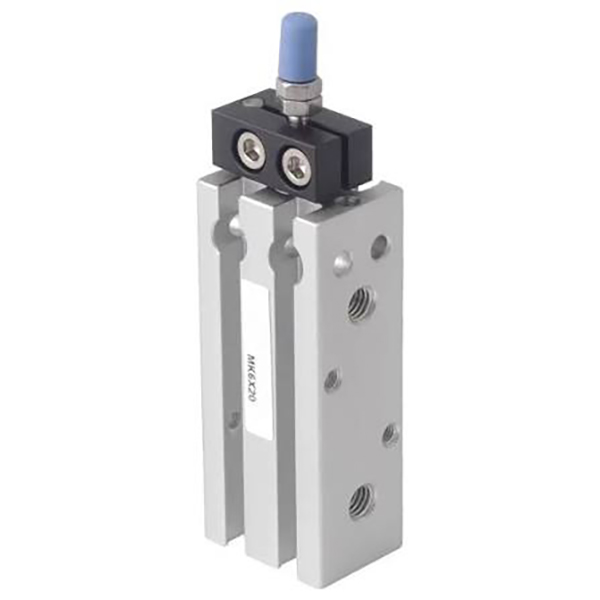

MK Series Multi-Mount Cylinder

MK Series Multi-Mount Anti-Rotation cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     SOLH MK series cylinder ບາງ mount ຫຼາຍແມ່ນສະບັບປັບປຸງຂອງກະບອກ MD ທີ່ມີການກໍ່ສ້າງໃນກົນໄກຕ້ານການຫມຸນ. ຮ່າງກາຍສີ່ຫລ່ຽມສະຫນັບສະຫນູນການຕິດຕັ້ງຫົກດ້ານໂດຍບໍ່ມີວົງເລັບພິເສດ. ໂຄງປະກອບການຕ້ານການບິດຈໍາກັດການຫມຸນ piston rod, ເຮັດໃຫ້ການຕິດຕັ້ງຂະຫນານຫຼາຍກະບອກ, ເຫມາະສໍາລັບການອັດຕະໂນມັດພື້ນທີ່ຈໍາກັດທີ່ມີຄວາມຕ້ອງການຕໍາແຫນ່ງເປັນລ່ຽມ. ປ່ຽນໄດ້ໂດຍກົງກັບຊຸດ Airtac MD ແລະ SMC CQS.

ໂຄງສ້າງ & ຄຸນສົມບັດ

     -- ຮ່າງ​ກາຍ​ອາ​ລູ​ມິ​ນຽມ​ບາງ​ມົນ​ທົນ​, ປະ​ສົມ​ປະ​ສານ​ສະ​ລັອດ​ຕິ​ທໍາ​ຕ້ານ​ການ​ຫມູນ​ວຽນ​;

     -- ຖັງແຂງ anodized, rod piston plated chrome, ທົນທານ & ນ້ໍາຫນັກເບົາ;

     - ຕົວແປເຕັມ: MK(double acting), MSK(ພາກຮຽນ spring extend), MTK(spring retract), MKD(double rod), MKJ(double rod adjustable stroke); suffix -S ສໍາລັບການກໍ່ສ້າງໃນແມ່ເຫຼັກ;

     - ຄວາມ​ຖືກ​ຕ້ອງ​ຕ້ານ​ການ​ຫມຸນ​≤± 0.5°​, ຫຼີກ​ເວັ້ນ​ການ deviation ເປັນ​ລ່ຽມ workpiece​;

     -- Mountable ໃນດ້ານຫນ້າ, ຫລັງ, ຊ້າຍ, ຂວາ, ເທິງ, ດ້ານລຸ່ມ; ສະຫນັບສະຫນູນການປະກອບຂະຫນານຂ້າງຄຽງຂ້າງ;

     -- ຮ່ອງເຊັນເຊີ Circumferential ສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກທີ່ມີຄວາມຍືດຫຍຸ່ນ.

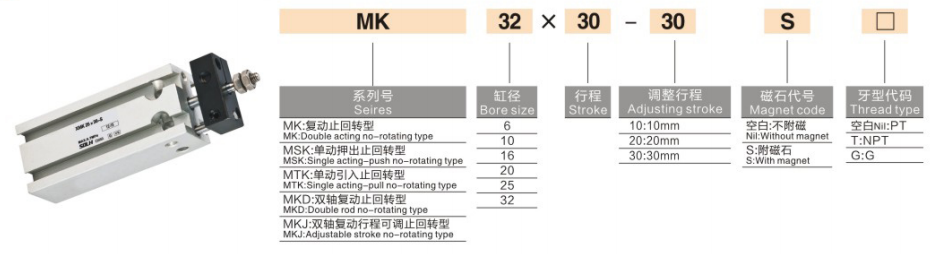

ກົດລະບຽບລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: MK20-50-S

     -- MK: ລະຫັດຊຸດ; K=ຕ້ານການຫມຸນ; D=ສອງ rod; J=ການປັບຕົວໄດ້

     -- 20: ຂະໜາດເຈາະ: 6/10/16/20/25/32 ມມ

     -- 50: ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ 5 ~ 100mm

     -- -S: ແຫວນແມ່ເຫຼັກໃນຕົວ

ຂໍ້ມູນຈໍາເພາະ

Thrust & Pull ທາງທິດສະດີ @0.5MPa (Single Rod, N)

ຄູ່ມືການຄັດເລືອກ

     -- ເລືອກເຈາະທີ່ມີຂອບຄວາມປອດໄພຕໍາ່ສຸດທີ່ 50% ສໍາລັບການໂຫຼດເຮັດວຽກ;

     - ຕື່ມເງິນອຸດໜູນ 5~10mm ເຂົ້າໃນການປະຕິບັດຕົວຈິງ; ສູງສຸດທີ່ເຄຍມາດຕະຖານ stroke: 100mm;

     -- ເລືອກຕົວແບບ -S ຖ້າຕ້ອງການຊອກຄົ້ນຫາຕໍາແໜ່ງ; ເລືອກ MKD double rod ສໍາລັບສະພາບ load ຂ້າງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MK ກະບອກກະບອກ mount 6-surface compact ຕິດຕັ້ງດ້ວຍກົນໄກຕ້ານການຫມຸນໃນຕົວ, ເຫມາະສົມສໍາລັບການຈັດຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາແລະຮູບລັກຫຼາຍກະບອກຫນາແຫນ້ນໃນອຸປະກອນອັດຕະໂນມັດພື້ນທີ່ຈໍາກັດ.
