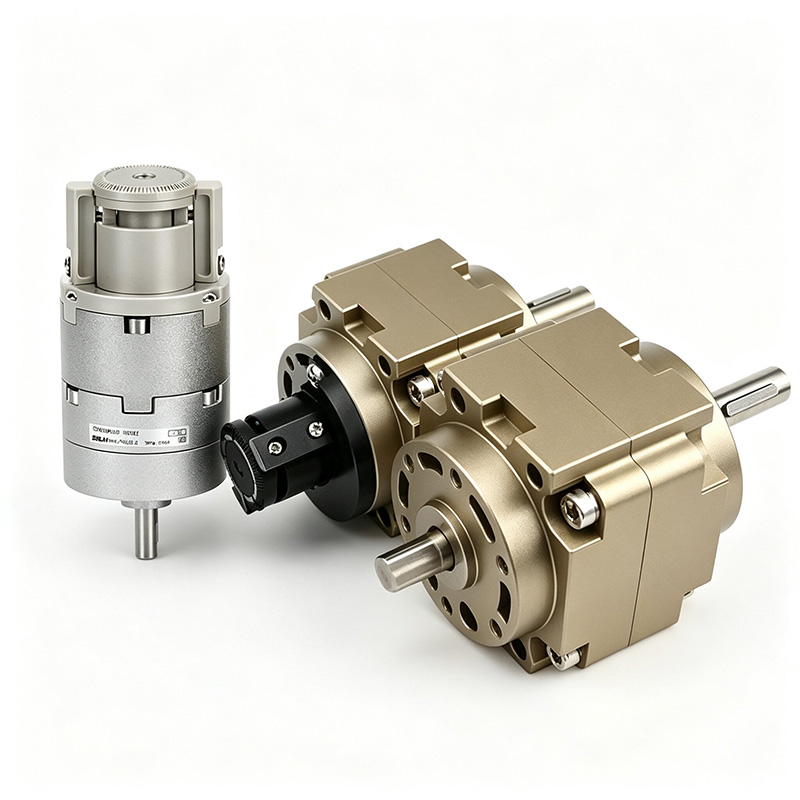

CRB1 / CRB2 Series Vane Type Rotary Actuator

SOLH CRB1 / CRB2 ຕົວກະຕຸ້ນ rotary ປະເພດ vane ແມ່ນສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບກະບອກ swing SMC ທຽບເທົ່າ. ຂັບ vane ໂດຍກົງລົບລ້າງການ backlash ຂອງເກຍ, ສົ່ງ inertia rotary ຕ່ໍາແລະການຕອບສະຫນອງໄວທີ່ສຸດ. CRB2 ແມ່ນລະດັບຫນ້າທີ່ແສງສະຫວ່າງທີ່ຫນາແຫນ້ນທີ່ມີຂະຫນາດເຈາະ 10 ~ 40 ມມ; ແວ່ນດ່ຽວຮອງຮັບການສັ່ນສະເທືອນໄດ້ເຖິງ 270° ໃນຂະນະທີ່ແວ່ນຄູ່ຈຳກັດການໝຸນໄປເຖິງ 90°/100°, ເໝາະສຳລັບການເລື່ອນຂະໜາດນ້ອຍທີ່ມີຄວາມໄວສູງໃນພື້ນທີ່ຈຳກັດ 3C ແລະອຸປະກອນການຫຸ້ມຫໍ່. ຊຸດວຽກຫນັກ CRB1 ກວມເອົາຮູເຈາະ 50 ~ 100 ມມດ້ວຍການສະຫນັບສະຫນູນລູກປືນຢ່າງເຕັມທີ່ແລະການຕໍ່ຕ້ານຜົນກະທົບທີ່ໂດດເດັ່ນ, ສະຫນອງແຮງບິດສູງສຸດເຖິງ 24 N·m ສໍາລັບການຕິດຕັ້ງຫນັກແລະການປ່ຽນແປງການດັດສະນີ workpiece ຂະຫນາດໃຫຍ່. ແວ່ນດ່ຽວມີລະດັບ swing ກວ້າງ, ໃນຂະນະທີ່ vane doubles doubles torque ໃນຂະຫນາດເຈາະດຽວກັນ. ເບຕົງເສີມຢາງມາມາດຕະຖານ; angle adjuster suffix Z ແລະ hollow shaft ເປັນທາງເລືອກ, ແລະ CDRB variants ປະສົມປະສານການສະກົດຈິດຖາວອນທີ່ເຫມາະສົມກັບ D-M9B / D-A93 reed switches. ເມື່ອປຽບທຽບກັບຕາຕະລາງ rack-and-pinion rotary MSQ, ກະບອກສູບປະເພດ vane ມີຮ່າງກາຍທີ່ອ່ອນໂຍນແລະການຫມຸນໄວທີ່ມີສູນ backlash ແຕ່ຄວາມອາດສາມາດໂຫຼດ radial & axial ອ່ອນກວ່າ, ເຮັດໃຫ້ພວກເຂົາເປັນທາງເລືອກສູງສຸດສໍາລັບວຽກງານ rotary ທີ່ມີແສງສະຫວ່າງຄວາມໄວສູງທີ່ຕ້ອງການມຸມ swing ໃຫຍ່.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

CRB1 / CRB2 Series Vane Type Rotary Actuator (SOLH ປ່ຽນໄດ້)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕຳແໜ່ງຜະລິດຕະພັນ & ຄວາມແຕກຕ່າງຫຼັກຊຸດ

SOLH CRB1 ແລະ CRB2 ແມ່ນກະບອກ swing rotary ປະເພດ vane ຂັບເຄື່ອນໂດຍ vanes ດຽວ / double. ໂດຍບໍ່ມີການລ້າງຕາຫນ່າງເກຍ, ພວກມັນປະກອບດ້ວຍຮ່າງກາຍທີ່ຫນາແຫນ້ນທີ່ສຸດ, inertia rotary ຕ່ໍາແລະການຕອບສະຫນອງໄວທີ່ສຸດ.

-- CRB2 (Small Series): ເຈາະ 10 ~ 40mm ສໍາລັບການໂຫຼດແສງສະຫວ່າງ & ພື້ນທີ່ແຄບ, ການອອກແບບນ້ໍາຫນັກເບົາທີ່ຫນາແຫນ້ນ.

-- CRB1 (ຊຸດໃຫຍ່): ເຈາະ 50 ~ 100mm ສໍາລັບການໂຫຼດຫນັກ & ແຮງບິດສູງ, ສະຫນັບສະຫນູນລູກປືນເຕັມທີ່ທົນທານຕໍ່ຜົນກະທົບທີ່ດີກວ່າ.

ມຸມແກວ່ງແວ່ນດ່ຽວສູງສຸດ 270°/280°, ແວ່ນຄູ່ສູງສຸດ 90°/100°. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການ flipping rotary ໄວ, ດັດສະນີແລະຕໍາແຫນ່ງອັດຕະໂນມັດສະຖານີ.

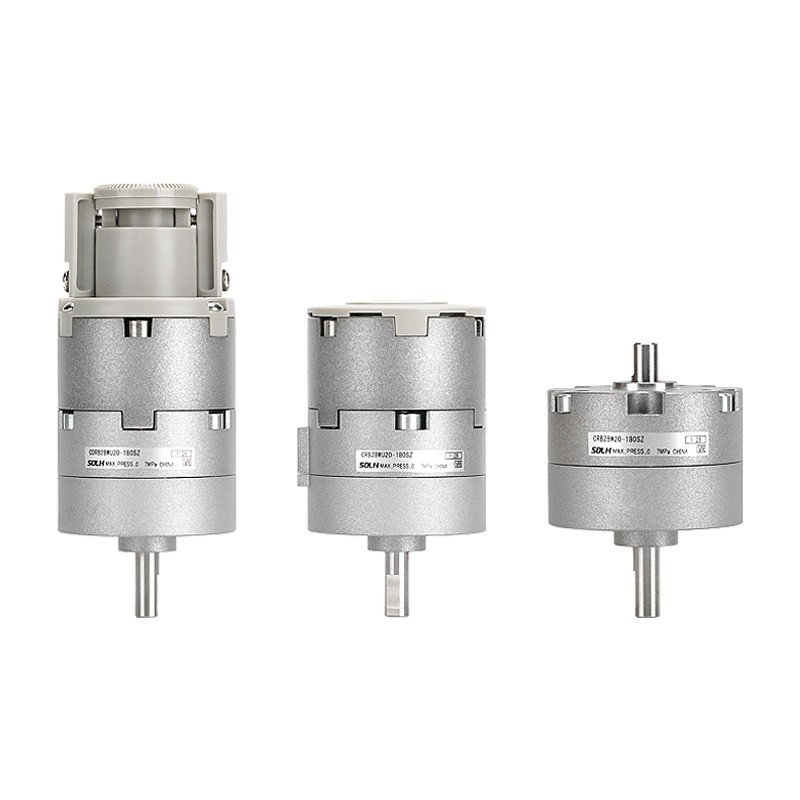

1. ຊຸດມາດຕະຖານຂະໜາດນ້ອຍ CRB2

-- ຂະຫນາດເຈາະ: 10, 15, 20, 30, 40mm

-- ທາງເລືອກ Vane: S single vane / D double vane

-- ມຸມ Swing: ແວ່ນດ່ຽວ 90°/180°/270°; ແວ່ນຄູ່ 90°/100°

-- ຄຸນນະສົມບັດຫຼັກ: ຂະຫນາດນ້ອຍສຸດ, ນ້ໍາຫນັກເບົາ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ຂ້າງ / axial ສອງ porting, ທາງເລືອກໃນການປັບມຸມແລະສະຫຼັບແມ່ເຫຼັກ

-- ຄໍາຮ້ອງສະຫມັກ: ການໂຫຼດແສງສະຫວ່າງ rotation ຄວາມໄວສູງ, ອຸປະກອນພື້ນທີ່ຈໍາກັດ, ເອເລັກໂຕຣນິກ 3C, ການຫຸ້ມຫໍ່, ອັດຕະໂນມັດຂະຫນາດນ້ອຍ

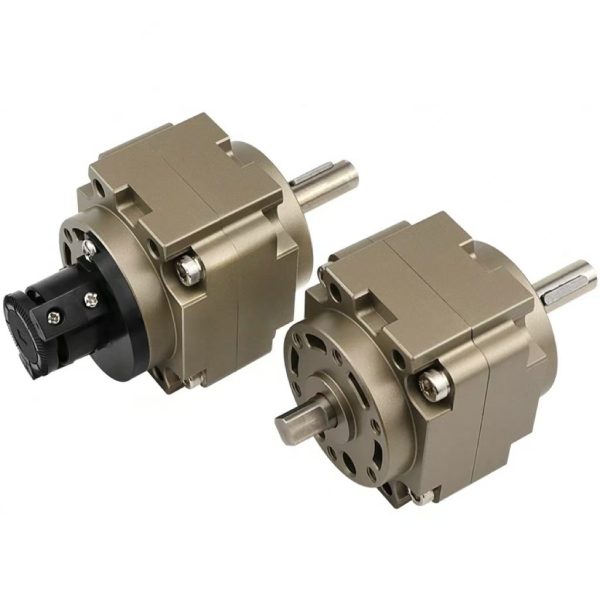

2. ຊຸດໃຫຍ່ CRB1

-- ຂະຫນາດເຈາະ: 50, 63, 80, 100mm

-- ທາງເລືອກ Vane: S single vane / D double vane

-- ມຸມ Swing: ແວ່ນດ່ຽວ 90°/180°/270°/280°; ແວ່ນຄູ່ 90°/100°

-- ຄຸນນະສົມບັດຫຼັກ: ແຮງບິດຜະລິດຕະພັນສູງ, ຮັບຜິດຊອບການໂຫຼດຫນັກ, ສະຫນັບສະຫນູນລູກປືນຢ່າງເຕັມທີ່, ທົນທານຕໍ່ການຊ໊ອກ, ອາຍຸການບໍລິການດົນນານ

-- ຄໍາຮ້ອງສະຫມັກ: flipping workpiece ຫນັກ, ດັດຊະນີຂະຫນາດໃຫຍ່, fixtures rotary ຫນັກ, ສາຍປະກອບອຸດສາຫະກໍາຫນັກ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

1. ຕົວກໍານົດການມາດຕະຖານທົ່ວໄປ

ລາຍການພາລາມິເຕີ	CRB2 (10-40 ນ້ອຍ)	CRB1 (50-100 ໃຫຍ່)
ຮູບແບບການດໍາເນີນການ	ການສະແດງສອງເທົ່າ	ການສະແດງສອງເທົ່າ
ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ	0.15~0.7MPa (CRB10:0.2~0.7MPa)	0.15 ~ 1.0MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.05 MPa	1.5 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ 60 ℃ (ບໍ່ icing)	5 ~ 60 ℃
ການລະບາຍນ້ໍາ	ການລະບາຍນ້ຳມັນດ້ວຍຕົນເອງ	ການລະບາຍນ້ຳມັນດ້ວຍຕົນເອງ
Built-In Buffer	ຢາງ buffer (ບໍ່ລວມ CRB10)	ເບກຢາງໃນຕົວ
ສະຫຼັບແມ່ເຫຼັກເຂົ້າກັນໄດ້	D-M9B / D-A93 (ຄຳນຳໜ້າຕົວແບບ CDRB2)	D-M9B / D-A93 (ຄຳນຳໜ້າຕົວແບບ CDRB1)

2. Theoretical Output Torque @ 0.5MPa (ດັດຊະນີການເລືອກຫຼັກ)

2.1 ຕາຕະລາງແຮງບິດ CRB2

ມມ	ແວ່ນດ່ຽວ S (N·m)	ແວ່ນຄູ່ D (N·m)
10	0.05	0.10
15	0.13	0.26
20	0.25	0.50
30	0.55	1.10
40	1.00	2.00

2.2 ຕາຕະລາງແຮງບິດ CRB1

ມມ	ແວ່ນດ່ຽວ S (N·m)	ແວ່ນຄູ່ D (N·m)
50	2.8	5.6
63	4.5	9.0
80	7.5	15.0
100	12.0	24.0

3 ການອ້າງອີງການໂຫຼດ radial & Axial ອະນຸຍາດ

-- CRB2-20: Radial 120N, Axial 80N

-- CRB1-50: Radial 245N, Axial 196N

-- CRB1-100: Radial 588N, Axial 490N

ໂຄງສ້າງພາຍໃນ & ຫຼັກການການເຮັດວຽກຂອງແວ່ນ

1. ອົງປະກອບຕົ້ນຕໍ: ຮ່າງກາຍກະບອກ, ທໍ່ rotary ດຽວ / ສອງ, shaft ຜົນຜະລິດ, ການປະກອບການຜະນຶກ, ທ້າຍຢາງ buffer, bolts ປັບມຸມ.

2. ເຫດຜົນການເຮັດວຽກ: ອາກາດທີ່ຖືກບີບອັດເຂົ້າໄປໃນຫ້ອງຫນຶ່ງເພື່ອຊຸກດັນໃຫ້ແວນເພື່ອຫມຸນຮອບແກນກາງໃນຂະນະທີ່ຫ້ອງກົງກັນຂ້າມຫມົດ.

-- ແວ່ນຄູ່: ແຮງບິດເພີ່ມຂຶ້ນສອງເທົ່າ, ມຸມ swing ຈໍາກັດ ≤100°

-- ແວ່ນດ່ຽວ: ໄລຍະການແກວ່ງກວ້າງຂຶ້ນເຖິງ 270°

3. ຂໍ້ໄດ້ປຽບຫຼັກທີ່ເປັນເອກະລັກ

-- ບໍ່ມີເກຍ & ໂຄງສ້າງ rack, ສູນ backlash, ກ້ຽງ silent rotation ໂດຍບໍ່ມີການ vibration ຜົນກະທົບ

-- ຮູບຮ່າງທີ່ຫນາແຫນ້ນສູງ, inertia rotary ຕ່ໍາ, ການຕອບສະຫນອງໄວສຸດ (90° rotation < 0.1s)

-- ທາງເລືອກ hollow ຜ່ານ shaft, ສະດວກສໍາລັບທໍ່ພາຍໃນ & ເສັ້ນທາງສາຍ

-- ປາຍສອງສົ້ນປັບລະອຽດສໍາລັບການຈໍາກັດເສັ້ນເລືອດຕັນໃນ; ແວ່ນດ່ຽວປັບໄດ້ 0~270°, ແວ່ນຄູ່ 0~90°

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

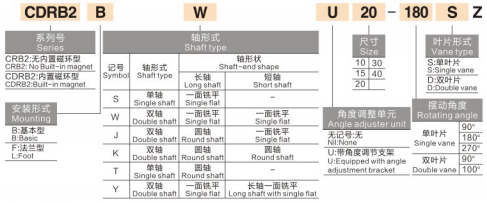

1. ຕົວຢ່າງຕົວແບບ CRB2: CRB2BW20-180SZ

-- CRB2 = ຊຸດຕົວກະຕຸ້ນ rotary vane ຂະຫນາດນ້ອຍ

-- B = mount flange ພື້ນຖານ; L = ຕີນຍຶດຕິດ

-- W = ເພົາຂະຫຍາຍສອງເທົ່າ; blank = ເພົາດຽວ

-- 20 = ຂະຫນາດເຈາະ (10/15/20/30/40)

-- 180 = ມຸມ Swing (90/180/270)

-- S = ປ່ອງດ່ຽວ; D = ແວ່ນຄູ່

-- Z = ມີອຸປະກອນປັບມຸມ; blank = ມາດຕະຖານທີ່ບໍ່ມີຕົວປັບ

ຄໍານໍາຫນ້າ CDRB2 = ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ

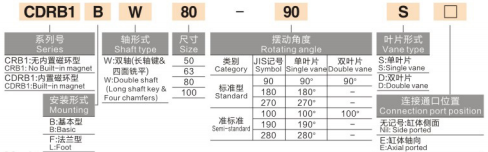

2. ຕົວຢ່າງຕົວແບບ CRB1: CRB1BW50-90D

-- CRB1 = ຊຸດ rotary vane ຫນັກຂະຫນາດໃຫຍ່

-- B = mount ພື້ນຖານ; W = ເພົາສອງເທົ່າ

-- 50 = ຂະຫນາດເຈາະ (50/63/80/100)

-- 90 = ມຸມ Swing (90/180/270/280)

-- D = double vane; S = ວີນດ່ຽວ

ຄໍານໍາຫນ້າ CDRB1 = ແບບປະສົມປະສານວົງແມ່ເຫຼັກ

ຄູ່ມືການຄັດເລືອກຂັ້ນຕອນໂດຍຂັ້ນຕອນ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ

1. ກົດລະບຽບການບູລິມະສິດການເລືອກ

-- ແຮງບິດ & ການແບ່ງປັນມິຕິ: ການໂຫຼດແສງສະຫວ່າງພື້ນທີ່ແຄບ → CRB2 (10 ~ 40); ການຫມຸນແຮງບິດສູງຫນັກ → CRB1 (50 ~ 100)

-- ຄວາມຕ້ອງການມຸມ Swing: ພືດຫມູນວຽນຫຼາຍກວ່າ 90° → Vane ດຽວ S; ແຮງບິດສູງສຸດພາຍໃນ 90° → Double vane D

-- ຄວາມແມ່ນຍໍາ & ຄວາມໄວການຄ້າ: Vane ປະເພດສູນ backlash, ຕໍາແຫນ່ງຊ້ໍາຊ້ອນ ±0.1°, ເຫມາະສໍາລັບຫນ້າທີ່ແສງສະຫວ່າງຄວາມໄວສູງ; ການໂຫຼດແບກທີ່ມີຄວາມແມ່ນຍໍາສູງຫຼາຍມັກຕາຕະລາງ rack-pinion rotary MSQ

-- ທາງເລືອກການທໍາງານ: ຂອບເຂດຈໍາກັດທີ່ຈໍາເປັນ - ເລືອກຄໍາຕໍ່ທ້າຍ Z ຫນ່ວຍປັບມຸມ; ຕໍາແຫນ່ງ PLC ຕ້ອງການຄໍາຄຶດຄໍາເຫັນ – ເລືອກ CDRB ແບບປະສົມປະສົມແມ່ເຫຼັກ

2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

-- ເສັ້ນຫນ້າທີ່ແສງສະຫວ່າງ: ການພິກອົງປະກອບເອເລັກໂຕຣນິກ, ການຫມຸນປ້າຍ, ການຮັດຝາຂວດ, ການຈັດລຽງວັດສະດຸຂະຫນາດນ້ອຍ

-- ສະຖານີທີ່ເຮັດວຽກຫນັກ: ວຽກງານຂະຫນາດໃຫຍ່ 90° / 180° turnover, ການຈັດດັດຊະນີເສັ້ນການປະກອບສ່ວນ, fixtures rotary clamping ຫນັກ

-- ອຸດສາຫະກໍາທົ່ວໄປ: ການຫຸ້ມຫໍ່, ການພິມ, ການປຸງແຕ່ງອາຫານຢ່າງເຕັມທີ່ສະຖານີຕໍາແຫນ່ງ rotary ອັດຕະໂນມັດ

ການປຽບທຽບປະສິດທິພາບ: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

ລາຍການປຽບທຽບ	CRB1 / CRB2 Vane Type Cylinder Rotary	ຕາຕະລາງ Rotary MSQ Rack & Pinion
ໂຄງສ້າງໄດ	ຂັບໂດຍກົງ ແວ່ນດຽວ/ຄູ່, ບໍ່ມີ backlash	rack ລູກສູບຄູ່ & ລະບົບສາຍສົ່ງເກຍ pinion
Output Torque Range	ຂະໜາດນ້ອຍຫາກາງ (CRB1 ສູງສຸດ 24N·m)	ຂະໜາດໃຫຍ່ພິເສດ (MSQ200 ສູງສຸດ 36N·m)
Max Swing Angle	ແວ່ນດຽວໄດ້ເຖິງ 270°	ປັບໄດ້ຢ່າງຕໍ່ເນື່ອງ 0 ~ 190°
ຕຳແໜ່ງ Repeatability	±0.1° ການຊ້ຳມຸມ	ການຈັດຕຳແໜ່ງເສັ້ນສູງພິເສດ ±0.01mm
ຄວາມອາດສາມາດ Load Bearing	ຂີດຈຳກັດການແບກຫາບ radial & axial ອ່ອນ	ຄວາມຕ້ານທານຂອງ radial, axial & bending ດີກວ່າ
ລັກສະນະພືດຫມູນວຽນ	inertia ຕ່ໍາ, ຄວາມໄວ rotary ultra ໄວ	ການຫມຸນການໂຫຼດຫນັກທີ່ມີຄວາມໄວຂະຫນາດກາງ - ສູງທີ່ຫມັ້ນຄົງ
ສະຖານະການທີ່ເຫມາະສົມທີ່ສຸດ	ການໂຫຼດແສງສະຫວ່າງຄວາມໄວສູງ, ມຸມ swing ຂະຫນາດໃຫຍ່, ການຕິດຕັ້ງຫນາແຫນ້ນ	ການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາຂອງການໂຫຼດຫນັກ, ການຕິດຕັ້ງ fixture ໂດຍກົງໃນຕາຕະລາງ

ຫນຶ່ງປະໂຫຍກ

ສະຫຼຸບສັງລວມSOLH CRB2 ແສງສະຫວ່າງຫນ້າທີ່ຂະຫນາດນ້ອຍແລະ CRB1 ປະເພດ actuator rotary ປະເພດຫມຸນຫນັກຮັບຮອງເອົາ zero-backlash single/double vane drive ທີ່ມີຕົວປັບມຸມທາງເລືອກແລະຕົວປ່ຽນແປງສະກົດແມ່ເຫຼັກ CDRB, ປະກອບດ້ວຍການຫມຸນ inertia ຕ່ໍາໄວຈາກ 0.05 ~ 24N·m ຄວາມໄວ torque clamping, ແຮງບິດແລະ inertia ທີ່ສົມບູນແບບ. ເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່ແລະສາຍອັດຕະໂນມັດປະກອບຫນັກ.
