ການແນະນໍາລາຍລະອຽດກ່ຽວກັບເຕັກໂນໂລຢີທາງດ້ານເຕັກໂນໂລຢີ SF6 SF6 Circuit Breaker

    ເຕັກໂນໂລຢີ Richre ສ່ວນໃຫຍ່ແມ່ນສຸມໃສ່ການຜະລິດອຸປະກອນເຄື່ອງປ່ຽນໄຟຟ້າແຮງແຮງດັນຕໍ່າ, ສ່ວນປະກອບຂອງເຄື່ອງໄຟຟ້າແລະກາງແຈ້ງ / ກາງແຈ້ງ. ຕໍ່ໄປນີ້ສະຫນອງການແນະນໍາດ້ານວິຊາຊີບໃຫ້ກັບຜູ້ສ້າງວົງຈອນ SF6 Circuit ສໍາລັບການອ້າງອີງ.

I. ພາບລວມພື້ນຖານຂອງ SF6 Circuit Breaker

    SF6 Circuit Breaker ແມ່ນເຄື່ອງຈັກວົງຈອນທີ່ມີຄວາມແຮງສູງທີ່ໃຊ້ອາຍແກັສ sulfur hexafluoride (SF6) (SF6) (SF6)

ລັກສະນະຫຼັກ:

•ການປະຕິບັດການສນວນທີ່ດີເລີດ: ຄວາມເຂັ້ມແຂງ insulation ຂອງອາຍແກັສ sf6 ແມ່ນ 2.5-3 ເທື່ອທີ່ອາກາດ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນປະລິມານຂອງອຸປະກອນໄດ້ຢ່າງຫຼວງຫຼາຍ.

•ຄວາມສາມາດທີ່ມີຄວາມສາມາດຜະລິດໄຟຟ້າ ARC - ARCOW STORMING STORMING STORMER, ເວລາປະຕິບັດສັ້ນ (2-2,5 ຮອບວຽນ), ແລະຄວາມສາມາດໃນການແຕກແຍກຂະຫນາດໃຫຍ່ (ສູງເຖິງ 80ka).

•ບໍ່ມີຄວາມສ່ຽງດ້ານໄຟໄຫມ້: ອາຍແກັສຂອງ SF6 ແມ່ນບໍ່ສາມາດມອດໄຟໄດ້ດ້ວຍຄວາມປອດໄພສູງ.

•ຊີວິດການບໍລິການດົນນານ: ຊີວິດໄຟຟ້າສາມາດບັນລຸໄດ້ຫຼາຍກວ່າ 25 ປີ, ໂດຍມີວົງຈອນການຮັກສາຍາວນານແລະຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາທີ່ຫຼຸດລົງ.

II. ຫຼັກການແລະໂຄງສ້າງແລະໂຄງສ້າງ

2.1 ຫຼັກການເຮັດວຽກ

ກົນໄກປະຈໍາ ARC - Wgtingaking:

1. ໃນລະຫວ່າງການເປີດ, ການຕິດຕໍ່ທີ່ເຄື່ອນທີ່ແລະສະຖິດຢູ່ສະຖານທີ່, ເຊິ່ງກໍ່ໃຫ້ເກີດອາຍແກັສ sf6 ເພື່ອເນົ່າເປື່ອຍ s, f ປະລໍາມະນູແລະໃນທາງບວກ / ດ້ານລົບໃນອຸນຫະພູມສູງ.

2. ໂມເລກຸນອາຍແກັສ SF6 ຈັບເອົາເອເລັກໂຕຣນິກທີ່ບໍ່ເສຍຄ່າເພື່ອປະກອບເປັນ້ອນທີ່ບໍ່ດີ, ການຫຼຸດຜ່ອນການນໍາໃຊ້ຂອງ ACC ແລະເລັ່ງການສູນພັນໄປ.

3.

ການຫມູນວຽນຂອງອາຍແກັສ:ການຮັບຮອງເອົາປະເພດອາຍແກັສຄວາມກົດດັນຫຼືຫຼັກການປະເພດພະລັງງານດ້ວຍພະລັງງານ, ກະແສອາຍແກັສແມ່ນຜະລິດຜ່ານພະລັງງານໄຟຟ້າ Piston ຫຼື ACC ເພື່ອດັບພະລັງງານໄຟຟ້າແລະການຟື້ນຟູ.

2.2 ໂຄງສ້າງຕົ້ນຕໍ

III. ປະເພດແລະຕົວກໍານົດດ້ານວິຊາການຂອງເຄື່ອງຕັດຫຍິບ SF6 Circuit ທີ່ຜະລິດໂດຍລີກລີກເທັກໂນໂລຢີ

3.1 ປະເພດຫຼັກ

1. ຈັດປະເພດໂດຍໂຄງສ້າງ:

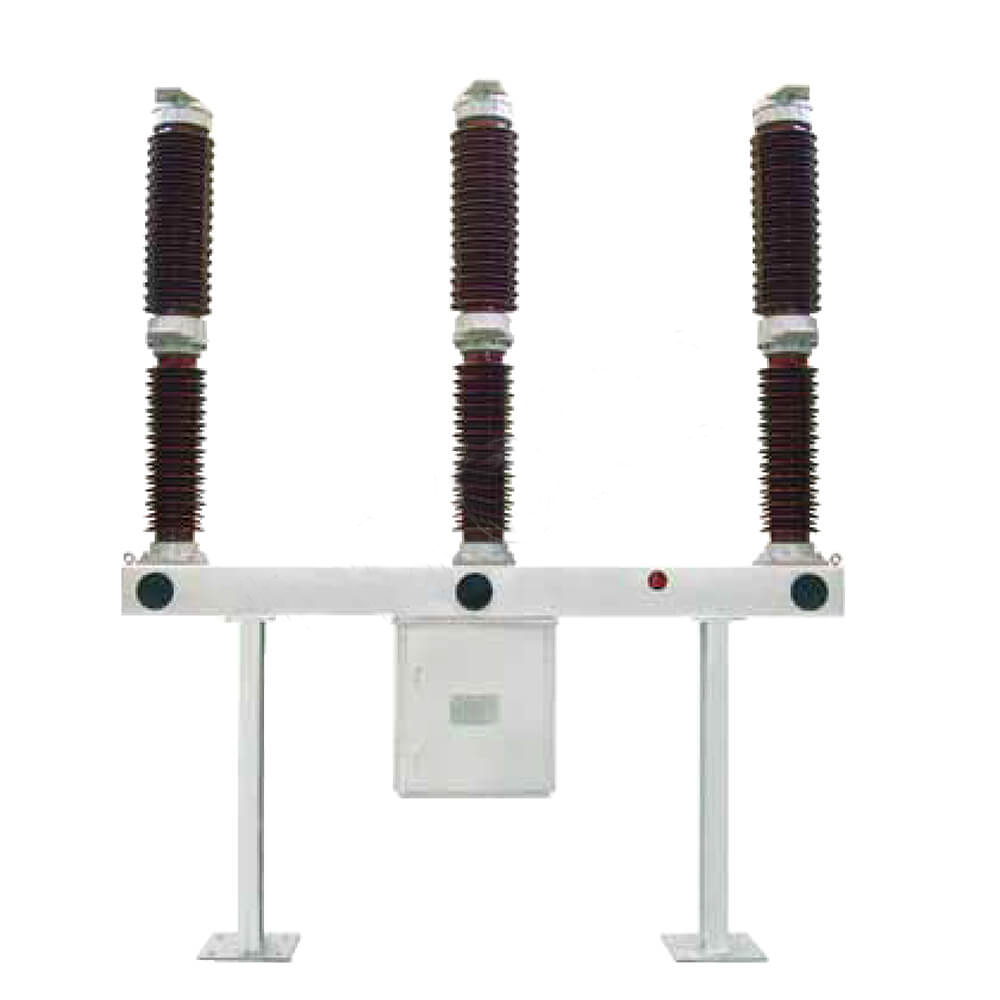

•ປະເພດຖັນ: ເປັນເອກະພາບໃນລະດັບສາມຂະຫນາດໃຫຍ່, ທີ່ເຫມາະສົມ, ເຫມາະສໍາລັບສະຖານທີ່ກາງແຈ້ງ (ເຊັ່ນ: FA4-550 ປະເພດ)

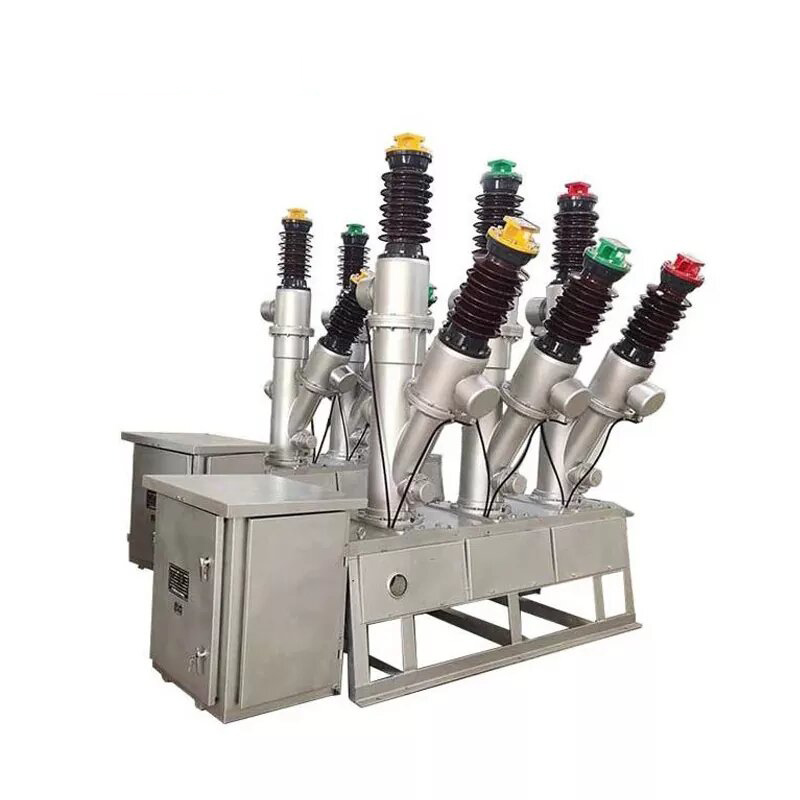

•ປະເພດຖັງ (ປະເພດຖັງຊັ້ນ) ຖັງທົ່ວໄປ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ກະທັດຮັດ, ການປະຕິບັດແຜ່ນດິນໄຫວດີ, ການບໍາລຸງຮັກສາງ່າຍດາຍ

•ວົງຈອນປິດໃນ GIS ລວມອຸປະກອນໄຟຟ້າແບບ GIS: ປະສົມປະສານກັບການຕັດຂາດ, ປ່ຽນພື້ນທີ່, ແລະອື່ນໆໃນຫອຍທີ່ປິດ

2. ຈັດປະເພດໂດຍວິທີການຜະລິດແບບ arc -dgingaking:

•ປະເພດຄວາມກົດດັນແບບດຽວ: ມີພຽງແຕ່ຄວາມກົດດັນພຽງແຕ່ຢູ່ໃນສະພາສະຖານທີ່ດັບເພີງ, ໂຄງສ້າງທີ່ລຽບງ່າຍ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງ

ປະເພດຄູ່ຜົວເມຍ: ມີຫ້ອງອາກາດທີ່ມີຄວາມກົດດັນສູງແລະຕ່ໍາແລະຕ່ໍາ

3.2 ຕົວກໍານົດດ້ານເຕັກນິກຫຼັກ

iv. ຂໍ້ດີແລະສະຖານະການສະຫມັກຂອງ SF6 Circuit Breaker

4.1 ຂໍ້ດີຂອງຜະລິດຕະພັນ

1. ການປະຕິບັດການແຕກແຍກທີ່ດີເລີດ: ສາມາດດັບມອດໄດ້ຢ່າງໄວວາ, ຍາກທີ່ຈະປະຖິ້ມເຂົ້າຫນົມປັງ, ແລະປົກປ້ອງອຸປະກອນແລະສາຍ

2. ຄວາມຫນ້າເຊື່ອຖືສູງ: ໂຄງສ້າງທີ່ຜະນຶກເຂົ້າກັນຫຼຸດຜ່ອນຜົນກະທົບຂອງສະພາບແວດລ້ອມພາຍນອກ, ເຫມາະສົມກັບສະພາບອາກາດທີ່ເຄັ່ງຄັດ

3. ສຽງຕ່ໍາ: ສຽງປະຕິບັດງານແມ່ນຫນ້ອຍກວ່າ 85dB, ການປັບປຸງສະພາບແວດລ້ອມການເຮັດວຽກ

4. ໂຄງສ້າງຊັ້ນນ້ອຍ: ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ໂດຍສະເພາະເຫມາະສໍາລັບການຍ່ອຍຕ່າງໆແລະສະຖານທີ່ທີ່ຈໍາແນກອະວະກາດ

5. ລະດັບຄວາມສະຫຼາດສູງ: ສາມາດລວມລະບົບຕິດຕາມກວດກາຄວາມຫນາແຫນ້ນຂອງອາຍແກັສ, ອຸນຫະພູມແລະສະຖານະການ

4.2 ສະຖານະການການສະຫມັກ

•ລະບົບສາຍໄຟຟ້າ: ການປ້ອງກັນແລະຄວບຄຸມ 500KV ແລະສູງກວ່າສາຍສົ່ງໄຟຟ້າແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າທີ່ສູງທີ່ສຸດ

•ການຍ່ອຍອາຫານ: ໃຊ້ເປັນອຸປະກອນປ້ອງກັນສໍາລັບຫມໍ້ແປງໄຟສໍາລັບຕົ້ນຕໍແລະ Busbars

•ຕາຂ່າຍໄຟຟ້າພະລັງງານອຸດສາຫະກໍາ: ການແຈກຢາຍໄຟຟ້າສູງສໍາລັບສະຖານີໄຟຟ້າທີ່ໄດ້ສະລະໄວ້ໃນໂຮງງານໃຫຍ່, ລະເບີດຝັງດິນ, ແລະອື່ນໆ.

•ການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າພະລັງງານໃຫມ່: ອຸປະກອນປ້ອງກັນສໍາລັບສະຖານີກະສິກໍາໃນຟາມລົມແລະສະຖານີໄຟຟ້າ Photovortaic

• GRID Power Power: ສ່ວນປະກອບຫຼັກຂອງ Switchgear compact gis

V. ຈຸດຕິດຕັ້ງແລະການບໍາລຸງຮັກສາ

5.1 ຄວາມຕ້ອງການຕິດຕັ້ງ

1. ການກະກຽມມູນນິມິດ:

•ຂໍ້ຜິດພາດຂອງລະດັບ <1mm / m ເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງອຸປະກອນ

•ລະບົບພື້ນຖານທີ່ສົມບູນແບບ, ຄວາມຕ້ານທານພື້ນຖານ <0,5ω

2. ການຮັກສາອາຍແກັສ:

•ກວດສອບການຮົ່ວໄຫຼຂອງອາຍແກັສກ່ອນການຕິດຕັ້ງ, ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີຄວນຈະເປັນ <1 ‰

•ຍົກຍ້າຍຢູ່ລຸ່ມ 133pa ແລະຮັກສາຫຼາຍກວ່າ 2 ຊົ່ວໂມງ, ຫຼັງຈາກນັ້ນ, ຕື່ມຂໍ້ມູນໃສ່ກັບອາຍແກັສ SF6 ທີ່ມີຄຸນນະພາບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີການຮົ່ວໄຫຼ

•ຄວາມກົດດັນຂອງການຕື່ມນ້ໍາມັນອາຍແກັດຢ່າງເຂັ້ມງວດຕາມຄວາມຕ້ອງການຄູ່ມືຜະລິດຕະພັນ, ຜິດພາດທີ່ຄວບຄຸມພາຍໃນ± 0.02mpa

3. ການປັບກົນໄກ:

•ການເປີດແລະປິດເວລາແລະການປັບປຸງການປະສານສົມທົບຕອບສະຫນອງຄວາມຕ້ອງການດ້ານເຕັກນິກ

•ກົນໄກການປະຕິບັດງານມີຄວາມຍືດຫຍຸ່ນໂດຍບໍ່ມີການ jamming

•ສະຫຼັບ Suxiliary ປ່ຽນແປງຢ່າງຖືກຕ້ອງກັບຄໍາຕິຊົມທີ່ມີສັນຍານປົກກະຕິ

5.2 ວິທີການບໍາລຸງຮັກສາ

ລາຍການກວດກາເປັນປະຈໍາ:

ການບໍາລຸງຮັກສາພິເສດ:

•ເພີ່ມເຕີມ GAS: ໃນເວລາທີ່ຄວາມກົດດັນຫຼຸດລົງໃນມູນຄ່າການແຈ້ງເຕືອນ (ປົກກະຕິ 0.05MPA ຕ່ໍາກ່ວາຄວາມກົດດັນທີ່ຖືກປະເມີນ), ອາຍແກັສ

•ການທົດແທນອາຍແກັສ: ຫຼັງຈາກທີ່ກໍາລັງທໍາລາຍກະແສໄຟຟ້າທີ່ຮຸນແຮງ, ກວດກາຄຸນນະພາບຂອງອາຍແກັສແລະປ່ຽນແທນຖ້າຈໍາເປັນຖ້າຈໍາເປັນ

•ການສອບທຽບທີ່ມີຄວາມຫນາແຫນ້ນ: ດໍາເນີນການສອບທຽບທຸກໆ 2-3 ປີ

vi. ຂໍ້ຄວນລະວັງແລະມາດຕະການຄວາມປອດໄພ

1. ຄຸນລັກສະນະຂອງອາຍແກັສ sf6:

• SF6 ທີ່ບໍລິສຸດແມ່ນບໍ່ເປັນພິດ, ແຕ່ arc decomposition (ເຊັ່ນ SO2, HF) ແມ່ນເປັນພິດ, ສະນັ້ນການລະບາຍອາກາດແມ່ນມີຄວາມຈໍາເປັນໃນລະຫວ່າງການບໍາລຸງຮັກສາ

•ຫລີກລ້ຽງການຕິດຕໍ່ກ gas າຊກັບຜິວຫນັງແລະລະບົບຫາຍໃຈ, ໃສ່ອຸປະກອນປ້ອງກັນຖ້າຈໍາເປັນ

2. ຄວາມປອດໄພບໍາລຸງຮັກສາ:

•ຕ້ອງໄດ້ຕັດພະລັງງານກ່ອນ, ໃຫ້ພິສູດວ່າບໍ່ມີໄຟຟ້າແລະພື້ນທີ່ກ່ອນການບໍາລຸງຮັກສາ

•ຫຼຸດຜ່ອນຄວາມກົດດັນໃຫ້ກັບຄວາມກົດດັນຂອງການວັດແທກສູນກ່ອນທີ່ຈະປ່ອຍອາຍແກັສ SF6

•ການລະບາຍອາກາດສໍາລັບຫຼາຍກ່ວາ 15 ນາທີຫຼັງຈາກເປີດອຸປະກອນເພື່ອຮັບປະກັນອາຍແກັສພາຍໃນ

3. ຄວາມຕ້ອງການການປົກປ້ອງສິ່ງແວດລ້ອມ:

• SF6 ແມ່ນອາຍແກັສເຮືອນແກ້ວທີ່ແຂງແຮງ (ມູນຄ່າ GWP 23900), ສະນັ້ນການປ່ອຍອາຍພິດຄວນຖືກຄວບຄຸມຢ່າງເຂັ້ມງວດ

•ອາຍແກັສເສຍສິ່ງເສດເຫຼືອຕ້ອງໄດ້ຮັບການນໍາກັບມາໃຊ້ໃຫມ່ແລະປິ່ນປົວ, ແລະບໍ່ຄວນຖືກປ່ອຍອອກໂດຍກົງເຂົ້າໃນບັນຍາກາດ

vii. ສະຫຼຸບຄວາມ

    ດ້ວຍການສນວນທີ່ດີເລີດແລະການປະຕິບັດງານທີ່ດີເລີດ, Breaked Betinguit, SF6 Circuit Breaker ຂອງລະບົບໄຟຟ້າທີ່ມີຄວາມສາມາດສູງ, ໂດຍສະເພາະແມ່ນສະຖານະການໄຟຟ້າລະດັບສູງແລະສະຖານະການ.
