ຂ້າພະເຈົ້າພິມການເຊື່ອມຕໍ່ Clevis ດຽວສໍາລັບການ Cylinder Rod End

SOLH I ປະເພດ clevis ຮ່ວມດຽວສໍາລັບທໍ່ທໍ່ pneumatic, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ U clevis hinged connector ກັບ ±5° swing. ເຫຼັກກາກບອນ / ການກໍ່ສ້າງສະແຕນເລດ, ກະທູ້ແມ່ຍິງ M10 × 1.25 M36 × 2.0 ຈັບຄູ່ທໍ່ເຈາະ 32-200mm, pin ຮູφ10-36mm. AirTAC/SMC/ການຕັ້ງຊື່ພາຍໃນປະເທດເຂົ້າກັນໄດ້ (F M10×1.25I, I 32, CA2 40 I). ເຫມາະສໍາລັບການຍູ້ດຶງ, ຄູ່ມືເສັ້ນແລະກົນໄກການ flipping.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຂ້າພະເຈົ້າປະເພດດຽວ Clevis Joint ສໍາລັບ Cylinder Rod End | Pneumatic Cylinder I Clevis Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ທໍ່ລູກສູບມາດຕະຖານ ປາຍຫູດຽວ Clevis Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

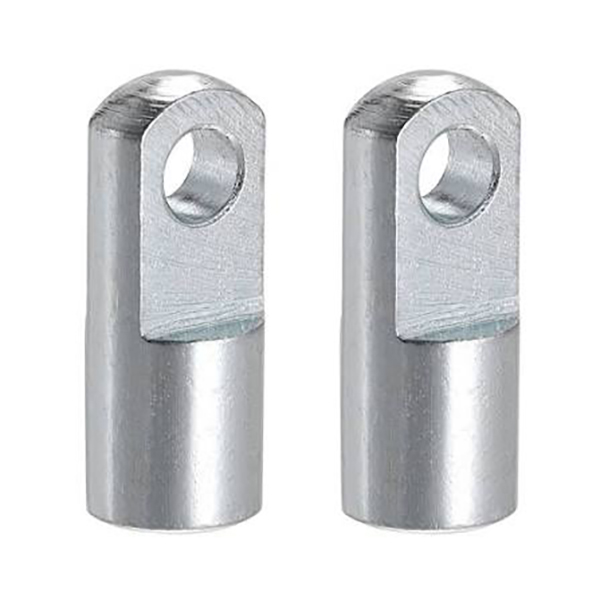

I-type joint, ຍັງເອີ້ນວ່າ cylinder piston rod single ear / U-clevis connector, ຖືກນໍາໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ hinged ລະຫວ່າງ cylinder piston rod ແລະການໂຫຼດ. ມັນອະນຸຍາດໃຫ້ ± 5 ° swing ພາຍໃນຫນຶ່ງຍົນ. ປະກອບດ້ວຍການຕິດຕັ້ງແບບງ່າຍດາຍແລະຄວາມທົນທານຕໍ່ຄວາມກົດດັນແລະການບີບອັດທີ່ດີເລີດ, ມັນແມ່ນການປະກອບທີ່ສຸດທົ່ວໄປທີ່ສຸດສໍາລັບກະບອກສູບລົມມາດຕະຖານ.

2. ໂຄງສ້າງ & ຄຸນສົມບັດຫຼັກ

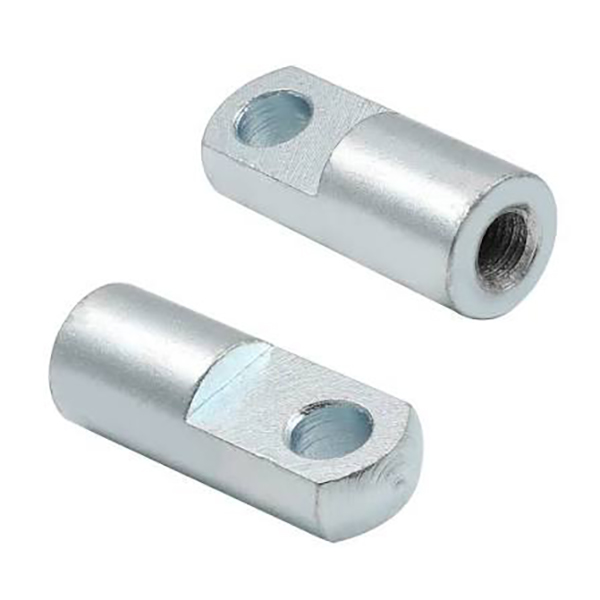

• ໂປຣໄຟລ໌: ຮ່າງກາຍຮູບທໍ່ກົມມີຮູຫູດຽວ (ເປີດຮູບ U); ກະທູ້ເພດຍິງຢູ່ຫາງເພື່ອ screw ໃສ່ piston rod.

• ຟັງຊັນ: ທາງເລືອກທີ່ມີຂໍ້ຕໍ່ທີ່ມີລາຄາຕໍ່າກັບ Y-type clevis ແລະ rod end bearing; swing ມຸມຂະຫນາດນ້ອຍຊົດເຊີຍຄວາມຜິດພາດການຈັດຕໍາແຫນ່ງໃນລະຫວ່າງການຕິດຕັ້ງ.

• ວັດສະດຸ: ເຫຼັກກາກບອນ (blackened / nickel plated), ທາດເຫຼັກສຽງໂຫວດທັງຫມົດ, ສະແຕນເລດ. ຂຸມ PIN ຕ້ອງການ PIN ທີ່ກົງກັນແລະ pin cotter.

• ຂໍ້ໄດ້ປຽບການປຽບທຽບ: ລາຄາຖືກກວ່າຮ່ວມກັນທີ່ລອຍ; ຄວາມແຂງກະດ້າງທີ່ສູງກວ່າແລະຄວາມສາມາດໃນການໂຫຼດໃຫຍ່ກວ່າ rod end bearing.

3. ສົນທິສັນຍາການຕັ້ງຊື່

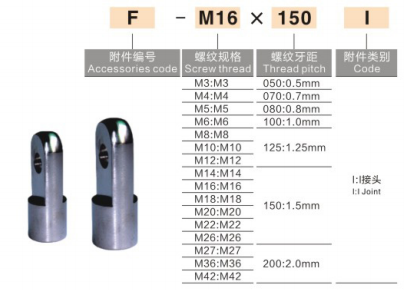

1) ມາດຕະຖານ AirTAC: F-M10×1.25I: F = ອຸປະກອນເສີມ, M10×1.25 = ສະເພາະກະທູ້, I = I-type clevis

2) ມາດຕະຖານ SMC (MBB / CA2 / CS1 ຊຸດ)

• I-32: I-type clevis ສໍາລັບ bore cylinder 32mm

• CA2-40-I: ຊຸດ CA2, ເຈາະ 40mm, I-type joint

3) ເຄື່ອງໝາຍພາຍໃນທົ່ວໄປ: I-M16×1.5: ກະທູ້ M16×1.5, ເໝາະສຳລັບກະບອກເຈາະຂະໜາດ 50/63mm

4. Specification & Cylinder Bore Matching Chart

ຮູບແບບ (ກະທູ້)	ເຈາະເຂົ້າກັນ (ມມ)	Pin Hole φ (ມມ)
I-M10×1.25	32	10
I-M12×1.25	40	12
I-M16×1.5	50/63	16
I-M20×1.5	80/100	20
I-M27×2.0	125	27
I-M36×2.0	160/200	36

5. ຂໍ້ແນະນຳການຕິດຕັ້ງ

1. Screw thread ແມ່ຍິງຂອງ clevis ປະເພດ I ໃສ່ກະທູ້ພາຍນອກຂອງ piston rod, tighten ສໍາລັບຕ້ານການ loosening. locker thread anaerobic ແມ່ນທາງເລືອກ.

2. ວາງສາຍຫູກດ້ານຂ້າງທີ່ມີຮູຫູດຽວຂອງ I ຮ່ວມ, ໃສ່ເຂັມຂັດ, ຕິດຕັ້ງເຂັມຂັດຢູ່ທັງສອງສົ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ PIN ຕົກ.

3. ຄໍາຮ້ອງສະຫມັກ: ການໂຫຼດ push-pull, ຄູ່ມືເສັ້ນ, ກົນໄກການ flipping. ບໍ່ແນະນໍາສໍາລັບຄໍາຮ້ອງສະຫມັກ swing ຄວາມໄວສູງ / ຄວາມຖີ່ສູງ (ຄວາມມັກ rod end bearing).

6. ຮູບແບບການທົດແທນທົ່ວໄປ ອ້າງອີງດ່ວນ

• ເຈາະ 32 ມມ: F-M10 × 1.25I / I-32

• 40mm ເຈາະ: F-M12 × 1.25I / I-40

• ຮູເຈາະ 50/63 ມມ: F-M16×1.5I / I-50/63

• 80/100mm ເຈາະ: F-M20×1.5I / I-80/100

7. ການປຽບທຽບ: I-type vs Y-type vs Rod End Bearing vs ຮ່ວມລອຍ

ປະເພດ	ໂຄງສ້າງ	Swing Angle & ຄຸນນະສົມບັດ	ຄໍາແນະນໍາຄໍາຮ້ອງສະຫມັກ
ຂ້ອຍພິມ Clevis	ຫູດ່ຽວ, ມີຮູ	± 5 ° swing, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ຄວາມເຂັ້ມງວດສູງ	ກົນໄກການຊຸກຍູ້ທົ່ວໄປ
Y ປະເພດ Clevis	ຫູຄູ່, ມີຮູ	ຄວາມສາມາດໃນການໂຫຼດສູງຂຶ້ນ, ການຕິດຕັ້ງທີ່ສັບສົນເລັກນ້ອຍ	ການເຊື່ອມຕໍ່ປະຕິບັດຢ່າງຫນັກແຫນ້ນ
Rod End Bearing	ບານກົມ	Universal ±15° swing	ຄວາມໄວສູງແລະ misalignment ຂະຫນາດໃຫຍ່
ຮ່ວມລອຍ	ໂຄງສ້າງການຊົດເຊີຍລວມ	ການຊົດເຊີຍການຈັດລຽງຜິດທາງແກນ ແລະມຸມ	ກໍາຈັດຄວາມກົດດັນ mounting, ປ້ອງກັນກະບອກ
