ປະເພດ Y ຫູຄູ່ Clevis Joint ສໍາລັບ cylinder Rod End

SOLH Y type clevis joint ear double for pneumatic cylinder rod end, standard fork connector interchangeable with SMC/AirTAC parts. ກະທູ້ພາຍໃນ M10×1.25-M27×2 ຈັບຄູ່ 32-125mm bores, pin hole φ10-27mm, ±5° swing ຍົນດຽວ. ເຫຼັກກາກບອນ blackened / galvanized ຫຼືສະແຕນເລດ. ເໝາະສຳລັບກະເປົ໋າຫູດຽວທີ່ມີການໂຫຼດສູງໃນກົນໄກການດຶງ ແລະ ຮັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

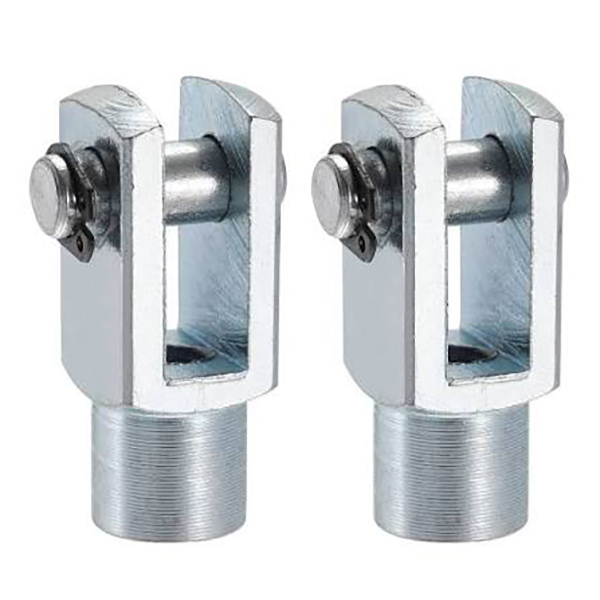

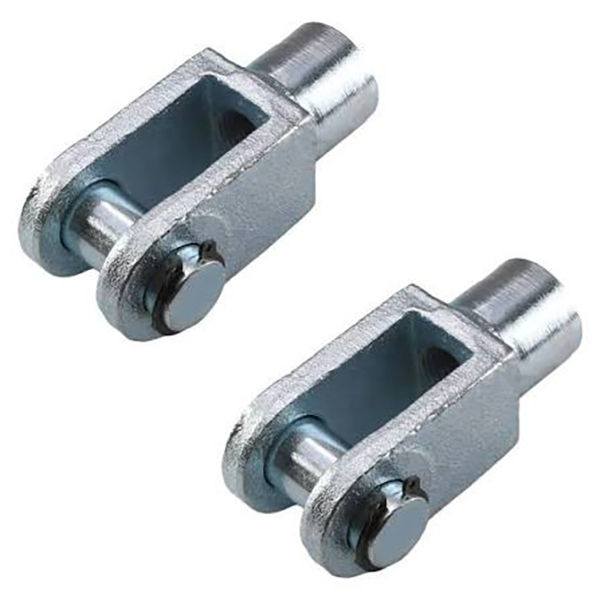

Y Type Double Ear Clevis Joint for Cylinder Rod End | Fork Pneumatic Cylinder Y Clevis Fitting

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Pneumatic Cylinder Piston Rod Y Fork Clevis ມາດຕະຖານ

1. ພາບລວມຂອງຜະລິດຕະພັນ

ປະເພດ Y-type Joint, ມີຊື່ເອີ້ນກັນວ່າ clevis fork ຫູຄູ່, ມາພ້ອມກັບ thread ພາຍໃນເພື່ອ fasten ໃສ່ piston rod. ຫູຄູ່ຂອງມັນຍຶດສາຍຫູດຽວຂອງການໂຫຼດ, ປະກອບໂດຍ shaft pin ສໍາລັບການເຊື່ອມຕໍ່ hinged. ມັນເຮັດໃຫ້ ±5° swing ພາຍໃນຍົນດຽວ. ໃນຖານະເປັນອຸປະກອນເຊື່ອມຕໍ່ມາດຕະຖານສໍາລັບກະບອກສູບ pneumatic, ມັນສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ແລະ AirTAC ມາດຕະຖານອາໄຫຼ່ອາໄຫຼ່.

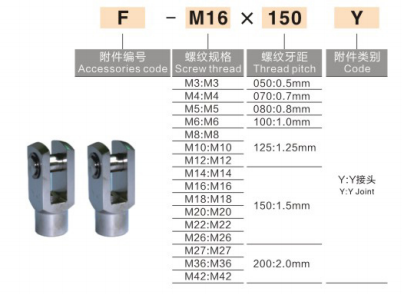

2. ສົນທິສັນຍາການຕັ້ງຊື່

ມາດຕະຖານ AirTAC: F - Thread + Y
ຕົວຢ່າງ: F-M10×1.25Y, F-M12×1.25Y

ມາດຕະຖານ SMC: Y + ຂະຫນາດເຈາະ
ຕົວຢ່າງ: Y-32, CA2-40-Y

• Y: Y-type clevis ຫູຄູ່

• Suffix thread matches piston rod thread: M10×1.25 / M12×1.25 / M16×1.5

3. ຕາຕະລາງສະເພາະທົ່ວໄປ

ຕົວແບບ	Piston Rod thread	ທໍ່ກະບອກທີ່ຈັບຄູ່	Pin Hole ເສັ້ນຜ່າສູນກາງ
Y-M10×1.25	M10×1.25	32ມມ	φ10
Y-M12×1.25	M12×1.25	40 ມມ	φ12
Y-M16×1.5	M16×1.5	50/63 ມມ	φ16
Y-M20×1.5	M20×1.5	80/100 ມມ	φ20
Y-M27×2	M27×2	125 ມມ	φ27

4. ວັດສະດຸ ແລະພາລາມິເຕີດ້ານວິຊາການ

• ວັດສະດຸ: ເຫຼັກກາກບອນທີ່ມີ oxide ສີດໍາ / ສໍາເລັດຮູບ galvanized, ສະແຕນເລດທາງເລືອກ

• Swing Angle: ±5° ແກວ່ງຍົນດຽວ

• ຄວາມເຂົ້າກັນໄດ້: ເໝາະສຳລັບກະບອກສູບລົມມາດຕະຖານເຕັມຮູບແບບ

• ການຕິດຕັ້ງ: ໝຸນຂໍ້ຕໍ່ໃສ່ piston rod, insert load single lug into Y fork, secure with pin shaft and cotter pin.

5. ການປຽບທຽບໄວ: Y-type / I-type / Rod End Bearing

ອຸປະກອນເສີມ	ໂຄງສ້າງ	Swing Performance	ຄໍາຮ້ອງສະຫມັກ
Y ປະເພດ Clevis	ສ້ອມຫູສອງເທົ່າ	±5° ແກວ່ງທິດທາງດຽວ	ເຊື່ອມຕໍ່ດ້ວຍຫູຟັງດຽວ, ຮັບຜິດຊອບການໂຫຼດສູງ
ຂ້ອຍພິມ Clevis	ສາຍຫູດຽວ	±5° ແກວ່ງທິດທາງດຽວ	ຈັບຄູ່ກັບວົງເລັບໂຫຼດຫູສອງເທົ່າ

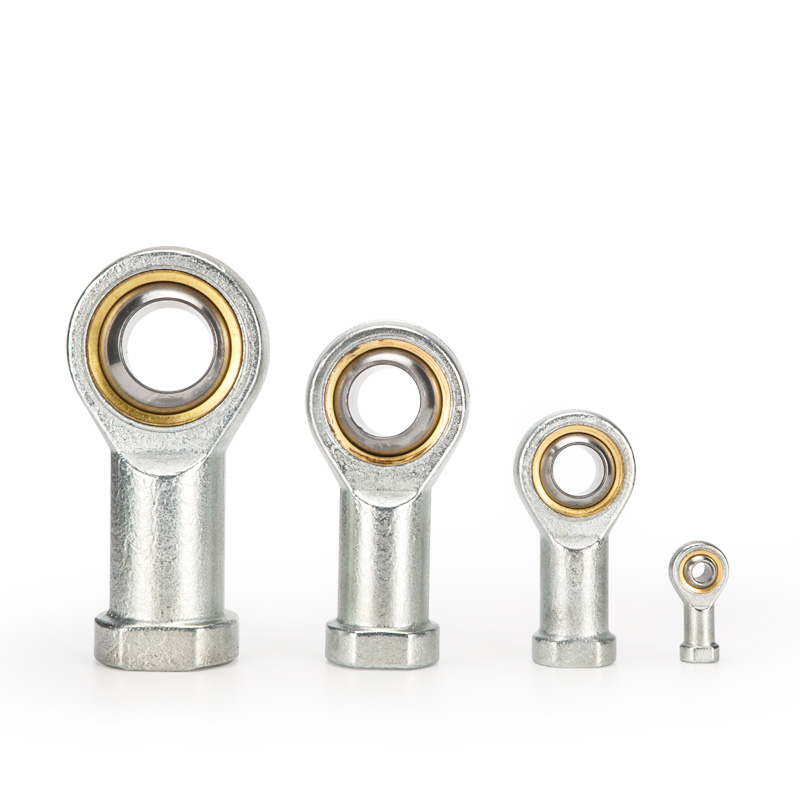

Rod End Bearing	ຮ່ວມກັນທົ່ວໄປ spherical	±13° swing ຫຼາຍທິດທາງ	ສໍາລັບ misalignment & ການຕິດຕັ້ງ eccentric load

6. ແນະນຳການເລືອກ

ຖ້າດ້ານການໂຫຼດຂອງເຈົ້າເປັນຫູຟັງດຽວ → ເລືອກ Y clevis.
ຖ້າດ້ານການໂຫຼດຂອງທ່ານແມ່ນວົງເລັບຫູສອງເທົ່າ → ເລືອກ I clevis.
ຖ້າການຕິດຕັ້ງມີ eccentricity & misalignment → ເລືອກ rod end bearin
