F ປະເພດ Floating Joint ສໍາລັບ cylinder Rod End

SOLH F ປະເພດຮ່ວມກັນລອຍສໍາລັບປາຍທໍ່ທໍ່ນິວເມຕິກ, ຕົວເຊື່ອມຕໍ່ການຊົດເຊີຍຫົວບານແບບຍືດຫຍຸ່ນ. ດູດຊຶມຄວາມຜິດປົກກະຕິທາງແກນ / radial (axial ±1.5mm, angular ±2° ~ ± 5°), ລົບລ້າງການບັງຄັບດ້ານຂ້າງແລະປົກປັກຮັກສາປະທັບຕາກະບອກ. ກະທູ້ M6 × 1.0-M20 × 1.5 ຈັບຄູ່ 16-100mm bores, ອາລູມິນຽມ anodized ຫຼື 304 ສະແຕນເລດ. ປ່ຽນໄດ້ກັບຊຸດ AirTAC F, SMC JAF/JAHF. ເຫມາະສໍາລັບການກົດດັນ, ສາຍປະກອບແລະລໍາລຽງເສັ້ນສາຍຍາວ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

F ປະເພດ Floating Joint ສໍາລັບ cylinder Rod End | Pneumatic Cylinder Flexible Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Pneumatic cylinder Piston Rod Fitting ການຊົດເຊີຍຄວາມຍືດຫຍຸ່ນ

1. ພາບລວມຂອງຜະລິດຕະພັນ

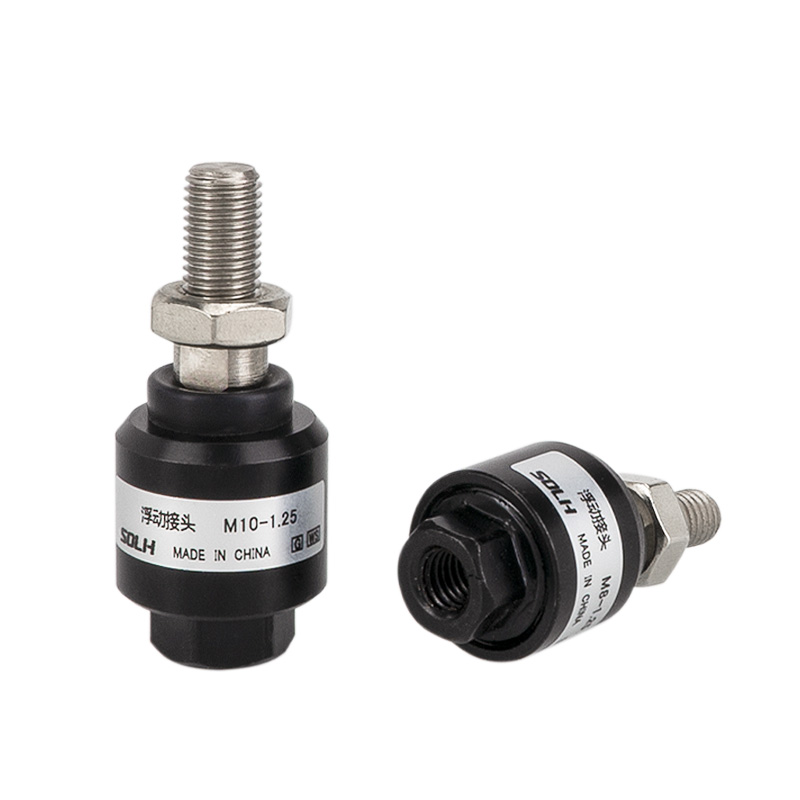

F-type floating Joint ແມ່ນອຸປະກອນເຊື່ອມຕໍ່ແບບຍືດຫຍຸ່ນຂອງຫົວບານທີ່ຕິດຢູ່ກັບລູກສູບລູກສູບ. ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນການດູດຊຶມ eccentricity ການຕິດຕັ້ງແລະ deviation ເປັນລ່ຽມ, ລົບລ້າງຜົນບັງຄັບໃຊ້ດ້ານຂ້າງແລະປົກປັກຮັກສາປະທັບຕາກະບອກ. ມັນເປັນອົງປະກອບມາດຕະຖານສໍາລັບການແກ້ໄຂຄວາມຜິດພາດການຈັດຕໍາແຫນ່ງໃນອຸປະກອນອັດຕະໂນມັດ.

2. ໂຄງສ້າງຫຼັກ ແລະ ຫຼັກການເຮັດວຽກ

• ໂຄງສ້າງ: ກະທູ້ຍິງ (ເຊື່ອມຕໍ່ piston rod) + ຫົວບານ + thread ຜູ້ຊາຍ (ເຊື່ອມຕໍ່ການໂຫຼດ), ການກໍ່ສ້າງໃນສະພາແຫ່ງການຊົດເຊີຍ elastic.

• ຄວາມສາມາດໃນການຊົດເຊີຍ: ແກນ ±1.5mm, radial ±1.25mm, ເປັນລ່ຽມ ±2°~±5° ຂຶ້ນກັບຕົວແບບ.

• ວັດສະດຸ: ມາດຕະຖານໂລຫະປະສົມອາລູມິນຽມ anodized; ສະແຕນເລດ 304 ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ທົນທານຕໍ່ການກັດກ່ອນ; ປະທັບຕາຢາງ NBR / FKM ທີ່ມີຢູ່.

• ຟັງຊັນ: ປ່ຽນການເຊື່ອມຕໍ່ແຂງແຂງເປັນການເຊື່ອມຕໍ່ປັບປ່ຽນໄດ້, ປ້ອງກັນການບິດບ້ຽວຂ້າງຄຽງແລະປະທັບຕາ abrasion ສຸດ piston rod.

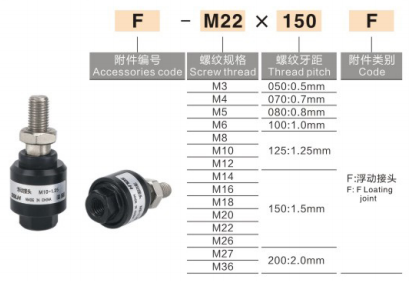

3. ສົນທິສັນຍາການຕັ້ງຊື່ສຳລັບຍີ່ຫໍ້ຫຼັກ

1) AirTAC

ຮູບແບບ: F-M thread × pitch + F
ຕົວຢ່າງ: F-M10×1.25F (ສຳລັບເຈາະ 32mm), F-M16×1.5F (ສຳລັບເຈາະ 50/63mm)

2) SMC (JAF ມາດຕະຖານ / JAHF ໜັກ)

ຮູບແບບ: JAF-bore-thread-length
ຕົວຢ່າງ: JAF-40-M12×1.25 (ເຈາະ 40mm), JAHF-80-M20×1.5 (ເຈາະ 80mm)

3) ເຄື່ອງໝາຍພາຍໃນທົ່ວໄປ

ຮູບແບບ: F-M12×1.25 ຫຼື FJ-M16×1.5

4. Common Specification & Cylinder Bore Matching Chart

ຮູບແບບ (ກະທູ້)	ເຈາະເຂົ້າກັນ (ມມ)	ອະນຸຍາດໃຫ້ eccentricity	Swing Angle
F-M6×1.0	ວັນທີ ວັນທີ 16/20	±0.8ມມ	±2°
F-M8×1.25	25	±1.0ມມ	±2°
F-M10×1.25	32	±1.25ມມ	±3°
F-M12×1.25	40	±1.25ມມ	±3°
F-M16×1.5	50/63	±1.5ມມ	±4°
F-M20×1.5	80/100	±1.5ມມ	±5°

5. ການປຽບທຽບ: F-type Floating Joint vs I-type / Y-type / Rod End Bearing

ພໍດີ	ການປະຕິບັດ	ຄໍາແນະນໍາຄໍາຮ້ອງສະຫມັກ
F-type Floating Joint	ການຊົດເຊີຍທີ່ມີຄວາມຍືດຫຍຸ່ນ 360 °, ດູດເອົາການສອດຄ່ອງຂອງ radial ແລະມຸມ, ປົກປ້ອງກະບອກສູບ	ການຈັດຕໍາແຫນ່ງທີ່ບໍ່ດີ, ການດໍາເນີນງານຄວາມຖີ່ສູງ, ເສັ້ນເລືອດຕັນໃນຍາວ
I-type Single Clevis	ຍົນດຽວ hinged ±5°, rigidity ສູງ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ	ຄວາມໄວຕ່ໍາ, ການຈັດຕໍາແຫນ່ງທີ່ດີ, ການໂຫຼດ push-pull
Y-type Double Clevis	ຍົນດຽວ hinged ±5°, ຄວາມອາດສາມາດໂຫຼດຂະຫນາດໃຫຍ່	ການໂຫຼດຫນັກ, ໂຫຼດດ້ວຍຫູຫູດຽວ
Rod End Bearing	Spherical universal ±15°, ມຸມ swing ໃຫຍ່, ຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນ	ຄວາມໄວສູງ, eccentricity ຂະຫນາດໃຫຍ່, swing ຫຼາຍທິດທາງ

ຄູ່ມືການຄັດເລືອກ: ການຈັດຕໍາແຫນ່ງການຕິດຕັ້ງທີ່ບໍ່ດີ → F-type; ຄວາມໄວຕ່ໍາການໂຫຼດຫນັກ → Y-type; double ear load bracket → I-type; ຄວາມໄວສູງ & eccentricity ຂະຫນາດໃຫຍ່ → rod end bearing.

6. ຂໍ້ແນະນຳການຕິດຕັ້ງ

1. Screw thread ແມ່ຍິງໃສ່ piston thread ພາຍນອກ, locker thread anaerobic ແມ່ນແນະນໍາໃຫ້ສໍາລັບການຕ້ານການ loosening.

2. ເຊື່ອມຕໍ່ປາຍ thread ຜູ້ຊາຍໂດຍກົງກັບການໂຫຼດ (ຫຼື flange / ແຜ່ນເຊື່ອມຕໍ່), ການສອດຄ່ອງ coaxial ທີ່ເຄັ່ງຄັດແມ່ນບໍ່ຈໍາເປັນ.

3. ຄວາມກົດດັນປະຕິບັດງານ: ≤1.0MPa ສໍາລັບກະບອກສູບມາດຕະຖານ; ອຸນຫະພູມການເຮັດວຽກ: -10℃ ~ +120℃.

4. ບໍ່ເຫມາະສົມສໍາລັບການເຄື່ອນໄຫວ rotary ຢ່າງຕໍ່ເນື່ອງ. buffer ພາຍນອກຫຼື stopper ຕ້ອງການພາຍໃຕ້ການໂຫຼດຜົນກະທົບ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ສາຍປະກອບອັດຕະໂນມັດ, ອຸປະກອນ 3C, grippers ຫຸ່ນຍົນ

• Press-fitting, stamping, mold docking, ກົນໄກການລໍາລຽງລໍາລຽງຍາວ

• ອຸປະກອນທີ່ມີການຄວບຄຸມ coaxiality ຍາກ, ການສັ່ນສະເທືອນຢ່າງຮຸນແຮງແລະການເຄື່ອນໄຫວກະບອກສູບຄວາມຖີ່ສູງ
