ປະເພດ C-locking ຕົນເອງ Coupler ດ່ວນ

SOLH C-type locking self-locking pneumatic coupler, ບານເຫຼັກອອກແບບດ້ວຍຕົນເອງສໍາລັບການດໍາເນີນການດ້ວຍມືດຽວ. ການຜະນຶກ NBR, ຄວາມກົດດັນການເຮັດວຽກ 0-1.0MPa. ຕົວເລືອກເຫຼັກ / ພາດສະຕິກທີ່ມີແຜ່ນ Nickel. PP10~PP40, PF/PH/SP/SM ຊຸດສຳລັບທໍ່ Φ4×6~Φ8×12 PU ແລະ G1/4, G3/8, G1/2 threads. ຂ້າມຍີ່ຫໍ້ສາມາດແລກປ່ຽນໄດ້ກັບ SMC ແລະ AirTAC. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບເຄື່ອງອັດອາກາດ, ເຄື່ອງມືທາງອາກາດແລະສາຍ pneumatic generator ສູນຍາກາດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

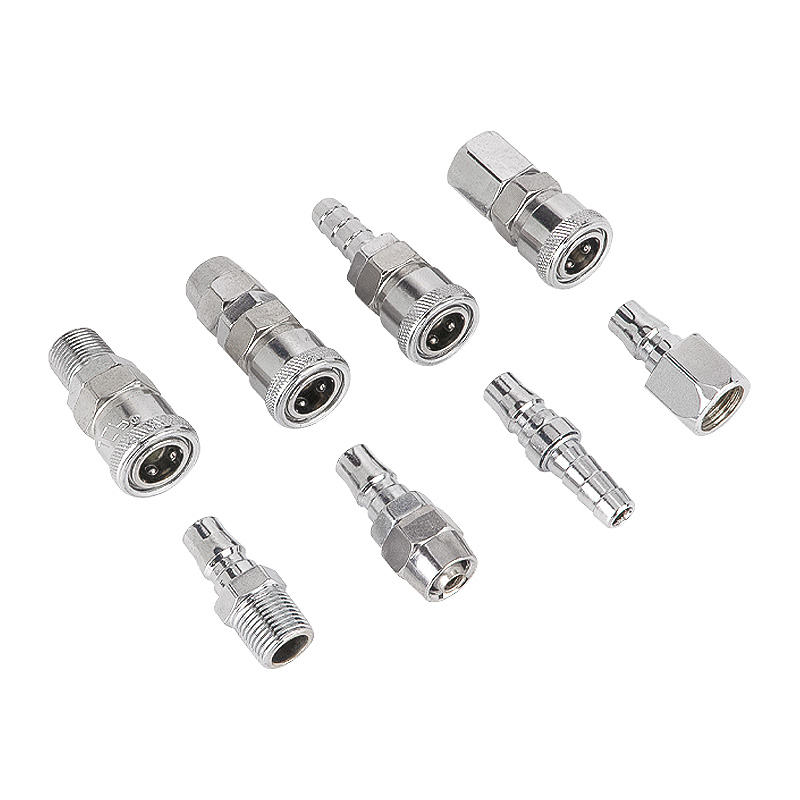

C-type ຕົນເອງ lock Coupler ດ່ວນ | Pneumatic C Style Quick Connect Fitting

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Universal Pneumatic C Type Quick Coupler, ປ່ຽນໄດ້ກັບ SMC & AirTAC

1. ພາບລວມຂອງຜະລິດຕະພັນ

C-type self-locking quick coupler ແມ່ນມາດຕະຖານເຫຼັກບານຕົນເອງ locking fitting ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາ pneumatic. ບານພາກຮຽນ spring ໃນຕົວແລະເຫຼັກກ້າຮັບຮູ້ການລັອກອັດຕະໂນມັດເມື່ອໃສ່, ແລະປ່ອຍໂດຍການເລື່ອນແຂນໄປຂ້າງຫຼັງ. ບໍ່ມີເຄື່ອງມືທີ່ຕ້ອງການ, ການດໍາເນີນງານດ້ວຍມືດຽວ. ມັນປະກອບດ້ວຍ coupler ແມ່ຍິງ (ມີ sleeve sliding) ແລະສຽບຜູ້ຊາຍສໍາລັບການປະກອບຄູ່. ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທໍ່ລະບາຍອາກາດບີບອັດ, ເຄື່ອງມື pneumatic ແລະວົງຈອນການສະຫນອງອາກາດອັດຕະໂນມັດ, ຍັງຈັບຄູ່ກັບເຄື່ອງກໍາເນີດສູນຍາກາດແລະລະບົບທໍ່ pneumatic ເຕັມ.

2. ຄຸນສົມບັດຫຼັກ

• ໂຄງປະກອບການ locking ຕົນເອງບານເຫຼັກ: ຟັງໄດ້ "ຄລິກ" ເມື່ອສຽບຜູ້ຊາຍໃສ່ຢ່າງເຕັມສ່ວນແລະລັອກ; ບໍ່ສາມາດແຍກອອກພາຍໃຕ້ຄວາມກົດດັນ. ດຶງແຂນເລື່ອນກັບຄືນໄປບ່ອນສໍາລັບການປົດລັອກແລະຕັດການເຊື່ອມຕໍ່.

• ແຫວນປະທັບຕາ NBR ຊັ້ນສອງຊັ້ນ: ຄວາມແຫນ້ນຂອງອາກາດດີເລີດ, ທົນທານຕໍ່ອາກາດບີບອັດແລະນ້ໍາມັນຫລໍ່ລື່ນເລັກນ້ອຍ, ອັດຕາການຮົ່ວໄຫຼຂອງອາກາດຕ່ໍາ.

• ວັດສະດຸຮ່າງກາຍ: ເຫຼັກແຜ່ນ Nickel (ສະບັບມາດຕະຖານໂລຫະ) / ພາດສະຕິກທີ່ມີຄວາມທົນທານສູງ (ທາງເລືອກທີ່ມີນ້ໍາຫນັກເບົາ). ຕ້ານ rust ແລະທົນທານຕໍ່ການສວມໃສ່ສໍາລັບການສຽບເລື້ອຍໆ & ດຶງໃນກອງປະຊຸມ.

• ຂະຫນາດເຕັມ: PP (ທໍ່ຍິງ), PF ( thread ແມ່ຍິງ), PH ( thread ຜູ້ຊາຍ ); SP (tube male), SF (ກະທູ້ຍິງ), SM ( thread ຜູ້ຊາຍ).

• ເສັ້ນທາງໄຫຼລຽບ, ຄວາມກົດດັນຕ່ໍາຫຼຸດລົງ. ເຂົ້າກັນໄດ້ກັບທໍ່ PU ແລະທໍ່ nylon. ອິນເຕີເຟດມາດຕະຖານສໍາລັບການປ່ຽນແປງຂ້າມຍີ່ຫໍ້ທົ່ວໄປ.

3. ນິຍາມລະຫັດຕົວແບບ

ຄຳນຳໜ້າລະຫັດ	ປະເພດ	ລາຍລະອຽດ
P ຄໍານໍາຫນ້າ	ຄູ່ຄູ່ຍິງ (ມີແຂນລັອກຕົນເອງ)	PP: tube insertion female; PF: ກະທູ້ຍິງ; PH: ກະທູ້ຊາຍ
S ຄໍານໍາຫນ້າ	ປລັກຊາຍ	SP: tube insertion male; SF: ກະທູ້ຍິງ; SM: ກະທູ້ຊາຍ
ຕົວເລກຕໍ່ທ້າຍ: 10/20/30/40	ຂະໜາດທໍ່	10: Φ4×6; 20: Φ5×8; 30: Φ6.5×10; 40: Φ8×12

ຕົວຢ່າງ: PP20 = C-type self-locking female coupler for Φ5×8 PU tube; SM30 = ສຽບຊາຍປະເພດ C ທີ່ມີກະທູ້ພາຍນອກສໍາລັບທໍ່Φ6.5×10.

4. ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການ

ລາຍການ	ພາລາມິເຕີ
ຂະໜາດກາງທີ່ໃຊ້ໄດ້	ອາກາດບີບອັດ (ມີຂີ້ຝຸ່ນຕາມຮອຍ)
ຄວາມກົດດັນການເຮັດວຽກ	0 ~ 1.0 MPa; ການທົດສອບຄວາມກົດດັນ: 1.5 MPa
ອຸນຫະພູມປະຕິບັດງານ	-5℃ ~ +60℃
ວັດສະດຸປະທັບຕາ	ຢາງ NBR Nitrile
ວັດສະດຸຮ່າງກາຍ	ເຫຼັກແຜ່ນ Nickel (ມາດຕະຖານ); ພາດສະຕິກທີ່ມີຄວາມທົນທານສູງ (ທາງເລືອກທີ່ມີນ້ໍາຫນັກເບົາ)
ປະເພດການເຊື່ອມຕໍ່	ການໃສ່ທໍ່ / G thread ພາຍໃນ / G thread ພາຍນອກ
ການດໍາເນີນງານ	ໃສ່ເພື່ອລັອກ, ເລື່ອນແຂນດ້ານຫຼັງເພື່ອປົດ

5. ຕາຕະລາງການກໍານົດຕົວແບບທົ່ວໄປ

ຕົວແບບ	ຂະໜາດທໍ່	ກະທູ້ Spec
PP10	Φ4×6	-
PP20	Φ5×8	-
PP30	Φ6.5×10	-
PP40	Φ8×12	-
PF20-G1/4	Φ5×8	G1/4
PF30-G3/8	Φ6.5×10	G3/8
PF40-G1/2	Φ8×12	G1/2
PH20-G1/4	Φ5×8	G1/4
PH30-G3/8	Φ6.5×10	G3/8
SP20	Φ5×8	-
SM20-G1/4	Φ5×8	G1/4

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

• ທໍ່ລະບາຍອາກາດເຄື່ອງອັດອາກາດ, ປືນລົມພັດລົມ, ສະກູລົມ, ເຄື່ອງປັ່ນປ່ວນ ແລະ ເຄື່ອງມືມືລົມອື່ນໆ

• ການແຈກຢາຍແຫຼ່ງອາກາດໃນສາຍການຜະລິດແບບອັດຕະໂນມັດ, ການເຊື່ອມຕໍ່ທໍ່ທາງອາກາດທີ່ສອດຄ່ອງກັບເຄື່ອງກໍາເນີດສູນຍາກາດ

• ການບໍາລຸງຮັກສາອຸປະກອນ, ສະຖານີເຮັດວຽກ pneumatic ມືຖື, ບາງຄັ້ງທີ່ຕ້ອງການປະກອບທໍ່ເລື້ອຍໆແລະ disassembly

7. ບັນທຶກການດໍາເນີນງານ

1. ພຽງແຕ່ສໍາລັບການບີບອັດອາກາດ. ບໍ່ເຫມາະສົມສໍາລັບນ້ໍາໄຮໂດຼລິກຄວາມກົດດັນສູງຫຼືສື່ມວນຊົນ corrosive ທີ່ເຂັ້ມແຂງ.

2. Depressurize ກ່ອນ plug/unplug. ການຕັດການເຊື່ອມຕໍ່ແບບບັງຄັບພາຍໃຕ້ຄວາມກົດດັນອາດຈະທໍາລາຍລູກເຫຼັກແລະແຫວນປະທັບຕາ.

3. ກວດກາການສວມໃສ່ O-ring ຢ່າງເປັນປົກກະຕິ; ປ່ຽນປະທັບຕາທັນທີຖ້າອາກາດຮົ່ວໄຫຼ.

4. tape PTFE ແມ່ນແນະນໍາໃຫ້ສໍາລັບການຕິດຕັ້ງ threaded. ຢ່າເຄັ່ງຄັດເກີນໄປເພື່ອຫຼີກເວັ້ນການຂັດເສັ້ນດ້າຍ.
