KQ2H Series Straight Push-In Fitting

SOLH KQ2H ຫນຶ່ງສໍາຜັດກົງ push ໃນ fitting, ການທົດແທນໂດຍກົງສໍາລັບ SMC KQ2H. ຮ່າງກາຍ POM, ກະທູ້ທອງເຫລືອງທີ່ມີນິເກິລ, ປະທັບຕາ NBR. ເຮັດວຽກສໍາລັບການບີບອັດອາກາດສູງເຖິງ 1.0MPa ແລະສູນຍາກາດລົງເຖິງ -95kPa. ກວມເອົາ Φ2-Φ16 ທໍ່ PU/PA, metric M & R ກະທູ້ taper, ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນແລະການຫຼຸດຜ່ອນການຕັ້ງຄ່າ. ເຫມາະສໍາລັບເຄື່ອງກໍາເນີດສູນຍາກາດ, ກະບອກສູບຈຸນລະພາກແລະທໍ່ pneumatic ອັດຕະໂນມັດທີ່ຈໍາກັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

KQ2H ກົງ Push-in Fitting | SMC KQ2H Equivalent Pneumatic One-Touch Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Pneumatic Straight One-Touch Push Fitting ສໍາລັບການບີບອັດອາກາດ ແລະສາຍສູນຍາກາດ

1. ພາບລວມຂອງຜະລິດຕະພັນ

KQ2H ເປັນເຄື່ອງທໍ່ນິວເມຕິກ push-in ມາດຕະຖານທີ່ມີການອອກແບບ push-to-connect, ເຂົ້າກັນໄດ້ກັບທໍ່ nylon PU ແລະ PA. ມັນໃຫ້ບໍລິການທັງລະບົບທໍ່ລະບາຍອາກາດແລະທໍ່ສູນຍາກາດແລະຖືກຈັບຄູ່ຢ່າງກວ້າງຂວາງກັບເຄື່ອງປັ່ນໄຟສູນຍາກາດຊຸດ ZH, BM, PBM, PBX. ເປັນຫນຶ່ງໃນຊຸດການຊຸກຍູ້ຫຼັກຂອງ SOLH, ມັນສາມາດທົດແທນອຸປະກອນເສີມ SMC KQ2H ນໍາເຂົ້າໂດຍກົງ.

ຊຸດ KQ2H ປະກອບມີສາມປະເພດຍ່ອຍຕົ້ນຕໍ:

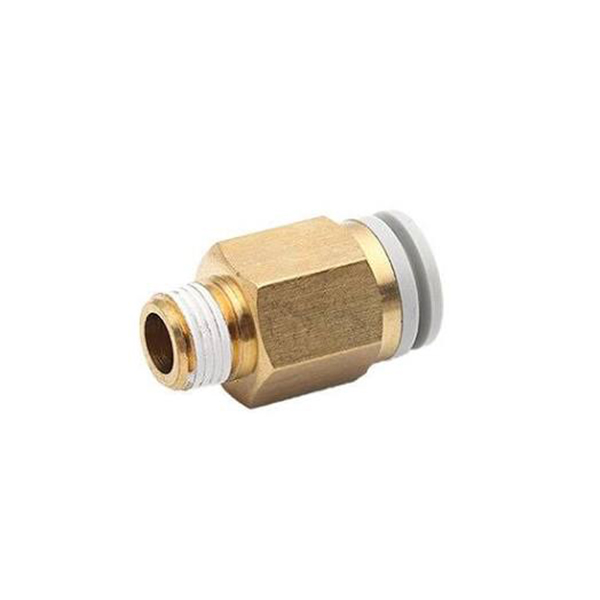

ກະທູ້ຊາຍຊື່: One end male thread (micro M thread / R taper thread), one end tube insertion

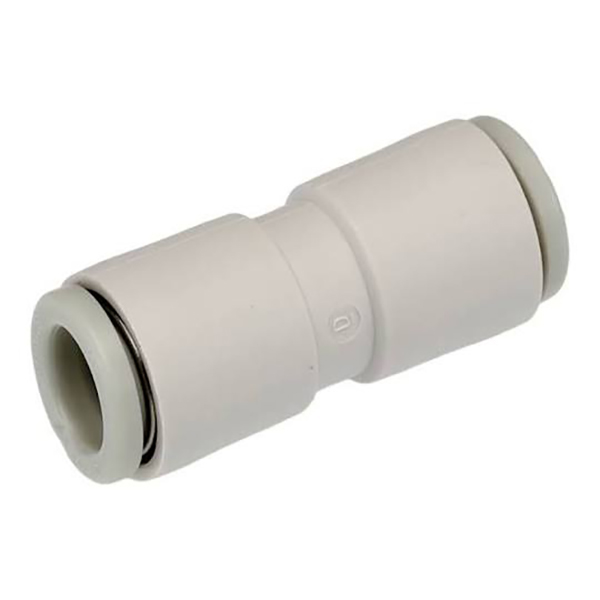

ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ (-00 ຕໍ່ທ້າຍ): ທັງສອງສົ້ນສໍາລັບການຮ່ວມກັນກົ້ນທໍ່ OD ດຽວກັນ

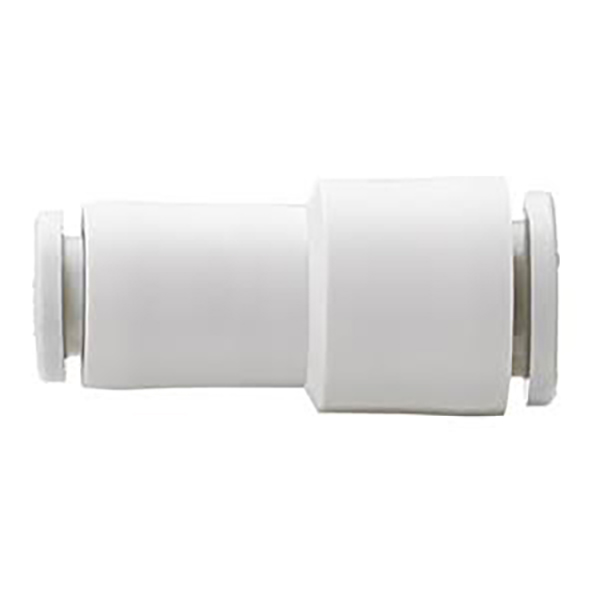

ການຫຼຸດຜ່ອນຊື່: ສອງພອດສໍາລັບເສັ້ນຜ່າສູນກາງນອກທໍ່ທີ່ແຕກຕ່າງກັນເພື່ອຮັບຮູ້ການປ່ຽນຂະຫນາດຂອງທໍ່

ການປະກອບດ້ວຍມືດຽວ & disassembly: ໃສ່ທໍ່ສໍາລັບການລັອກອັດຕະໂນມັດ; ກົດແຫວນປ່ອຍສີຟ້າເພື່ອດຶງທໍ່ອອກ, ຂະຫນາດມາດຕະຖານຢ່າງເຕັມສ່ວນ.

2. ຄຸນສົມບັດຫຼັກ

• ໂຄງສ້າງການລັອກຄາງກະໄຕພາກຮຽນ spring ຫນຶ່ງສໍາຜັດ: ທໍ່ໃສ່ແລະລັອກອັດຕະໂນມັດ. ກົດປ່ອຍຄໍເພື່ອຖອດທໍ່ສໍາລັບການປະກອບສະດວກ.

• ອົງປະກອບຂອງວັດສະດຸ: ເສີມສ້າງ POM ຮ່າງກາຍ; nickel-plated ທອງເຫລືອງ threaded ທ້າຍສໍາລັບການຕ້ານການ rust ແລະການປະທັບຕາທີ່ເຊື່ອຖືໄດ້.

• ປະທັບຕາຢາງ NBR nitrile ເຮັດວຽກຢ່າງຕໍ່ເນື່ອງສໍາລັບການບີບອັດອາກາດໃນທາງບວກແລະວົງຈອນສູນຍາກາດທາງລົບ.

• ການຄຸ້ມຄອງຂະຫນາດເຕັມ: ທໍ່ຂະໜາດນ້ອຍ Φ2/3.2/4, ປົກກະຕິ Φ6/8/10/12 ແລະ ຂະໜາດໃຫຍ່ Φ16. ຮອງຮັບກະທູ້ micro M (M3, M5, M6) ແລະກະທູ້ imperial R taper (1/8,1/4,3/8,1/2), ເຫມາະສໍາລັບເຄື່ອງປັ່ນໄຟສູນຍາກາດແລະກະບອກຈຸນລະພາກ.

• ຂະໜາດກະທັດຮັດ, ເຫມາະສໍາລັບການຕິດຕັ້ງໃນສະຖານທີ່ແຄບຂອງເຄື່ອງຈັກອັດຕະໂນມັດ.

3. ຄໍາອະທິບາຍລະຫັດຕົວແບບ

ຕົວຢ່າງ:

KQ2H04-M5: ກະທູ້ຊາຍຊື່ກົງສໍາລັບທໍ່Φ4, ເສັ້ນດ້າຍຊາຍ M5 × 0.8

KQ2H06-01S: ກະທູ້ຊາຍຊື່ fitting ສໍາລັບທໍ່Φ6, R1/8 ກະທູ້ຜູ້ຊາຍ taper

KQ2H08-00: ທໍ່ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ, ທັງສອງພອດສໍາລັບທໍ່Φ8

KQ2H06-08: ການຫຼຸດຜ່ອນຄວາມສອດຄ່ອງຊື່, Φ6 ຂ້າງຫນຶ່ງ, Φ8 ອີກດ້ານຫນຶ່ງ

ພາກສ່ວນລະຫັດ	ລາຍລະອຽດ
KQ2H	ລະຫັດຊຸດ: ການປັບຕັ້ງກົງ
02/23/04/06/08/10/12/16	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD: 2 / 3.2 / 4 / 6 / 8 / 10 / 12 / 16 ມມ
M3G/M5/M6	ເສັ້ນດ້າຍຂະໜາດນ້ອຍ Metric: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	Imperial R ຊາຍ taper thread: R1/8 / R1/4 / R3/8 / R1/2
-00	ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ, ຂະຫນາດທໍ່ດຽວກັນທັງສອງສົ້ນ
ຕົວເລກສອງຕົວເຊັ່ນ: 06-08	ຫຼຸດລົງຊື່: ເສັ້ນຜ່າກາງທໍ່ດ້ານຫນ້າ → ເສັ້ນຜ່າກາງທໍ່ຫລັງ

4. ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການ

ລາຍການ	ພາລາມິເຕີ
ຂະໜາດກາງທີ່ໃຊ້ໄດ້	ອາກາດບີບອັດ, ສູນຍາກາດຄວາມກົດດັນທາງລົບ
ຄວາມກົດດັນປະຕິບັດງານ	0 ~ 1.0MPa; ສູນຍາກາດສູງສຸດ: -95kPa
ອຸນຫະພູມປະຕິບັດງານ	-5℃ ~ +60℃
ວັດສະດຸຮ່າງກາຍ	ເສີມ POM; ກະທູ້: ທອງເຫລືອງ ເຄືອບ nickel
ວັດສະດຸປະທັບຕາ	ຢາງ NBR Nitrile
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, ທໍ່ nylon PA
ວິທີການປະຕິບັດງານ	ໃສ່ເພື່ອລັອກ; ກົດປ່ອຍແຫວນເພື່ອຖອດທໍ່

5. ລາຍຊື່ສະເພາະຕົວແບບ

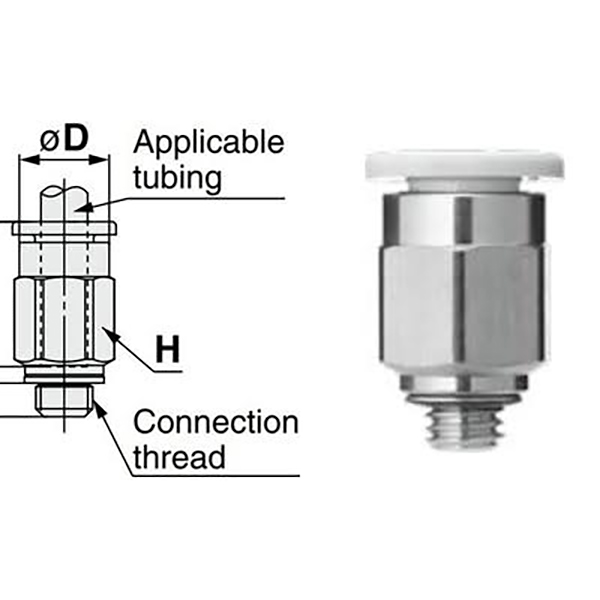

5.1 ກະທູ້ຊາຍທີ່ມີ Metric Micro ກະທູ້

ຕົວແບບ	ກະທູ້	ທໍ່ ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

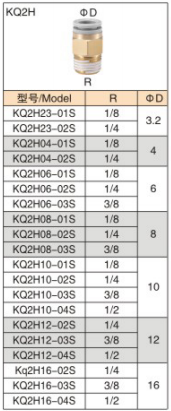

5.2 ກະທູ້ຊາຍກັບ Imperial R Taper ກະທູ້

ຕົວແບບ	ກະທູ້	ທໍ່ ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ -00 Series

ຕົວແບບ	ທໍ່ ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 ການຫຼຸດຜ່ອນຊຸດຊື່

ຕົວແບບ	ທໍ່ ①	ທໍ່ ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

•ການຈັບຄູ່ທໍ່ການສະຫນອງອາກາດແລະການດູດຊຶມສໍາລັບ ZH / BM / PBM / PBX ເຄື່ອງກໍາເນີດສູນຍາກາດ

• ທໍ່ສໍາລັບກະບອກສູບຈຸນລະພາກແລະປ່ຽງ solenoid ໃນອຸປະກອນອັດຕະໂນມັດ, ການຕິດຕັ້ງໃນສະຖານທີ່ຈໍາກັດ

• ສາຂາສາຍທາງອາກາດຕົ້ນຕໍ, ເສັ້ນຜ່າກາງທໍ່ທໍ່ butt ເທົ່າທຽມກັນຫຼືການຫັນປ່ຽນຂະຫນາດທໍ່

• jigs ການທົດສອບ pneumatic, ວົງຈອນ pneumatic ຫຸ່ນຍົນ

7. ບັນທຶກການຕິດຕັ້ງ

1. ຕັດທໍ່ຮາບພຽງໂດຍບໍ່ມີ burrs. Burrs ຈະຂັດແຫວນປະທັບຕາແລະເຮັດໃຫ້ເກີດການຮົ່ວໄຫຼຂອງອາກາດຫຼືສູນຍາກາດ.

2. ສຽບທໍ່ໃສ່ຈົນເຕັມທີ່ນັ່ງເພື່ອຈັບຄາງກະໄຕ. ສະເຫມີກົດການປ່ອຍແຫວນກ່ອນທີ່ຈະດຶງທໍ່ອອກ; ບໍ່ເຄີຍ yank ບັງຄັບ.

3. ແນະນໍາສໍາລັບທໍ່ nylon rigid PU / PA. ທໍ່ນ້ຳອ່ອນ PE ຝາບາງໆບໍ່ໄດ້ຖືກແນະນຳ.

4. ຢືນຢັນຄວາມເລິກຂອງແຊກພາຍໃຕ້ສະພາບການເຮັດວຽກສູນຍາກາດ. ສໍາລັບຮອບວຽນຄວາມກົດດັນທາງລົບທີ່ຊ້ໍາກັນ, ປຽບທຽບກັບອຸປະກອນສະກູ BPS ສໍາລັບການເລືອກທາງເລືອກ.
