U Type Rod End Bearing Fish Eye Joint

SOLH U type fish eye rod end bearing for pneumatic cylinder rod end, 360° universal articulated joint with ±13°~±15° swing. ຊົດເຊີຍເຖິງ 2mm coaxial deviation, ລົບລ້າງຜົນບັງຄັບໃຊ້ຂ້າງຄຽງແລະປົກປັກຮັກສາປະທັບຕາກະບອກ. ກະທູ້ M6 × 1.0-M27 × 2 ຈັບຄູ່ເຈາະ 16-125 ມມ, ເຫຼັກກ້າ / ທອງແດງ lubricating ຕົນເອງ / ທາງເລືອກສະແຕນເລດ 304. AirTAC F-U ແລະ SMC PHS ປ່ຽນກັນໄດ້. ເຫມາະສໍາລັບຄວາມໄວສູງ, eccentric ແລະກົນໄກການໂຫຼດຫຼາຍມຸມ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

U Type Rod End Bearing Fish Eye Joint | 360° Universal Articulated Fitting ສໍາລັບປາຍທໍ່ກະບອກ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Pneumatic Cylinder Piston Rod Universal Rod End Bearing

1. ພາບລວມຂອງຜະລິດຕະພັນ

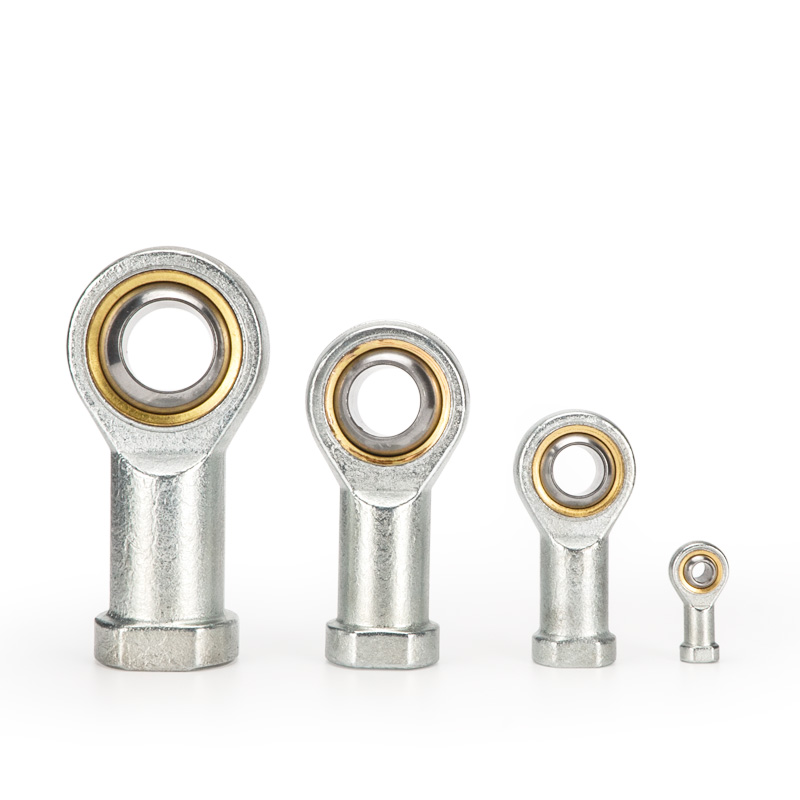

U-type fish eye joint, ເອີ້ນກັນວ່າ rod end spherical bearing with suffix U, is a 360° universal articulated accessory mounted on cylinder piston rod. ມັນແກ້ໄຂ misalignment ແລະບັນຫາ swing ຫຼາຍທິດທາງແລະລົບລ້າງຜົນບັງຄັບໃຊ້ຂ້າງຄຽງ, ເຫມາະສົມກັບ SC, MA, MAL ແລະກະບອກ pneumatic ມາດຕະຖານອື່ນໆ.

2. ໂຄງສ້າງ ແລະໜ້າທີ່ຫຼັກ

• ໂຄງສ້າງ: ກະທູ້ຍິງ (ເຊື່ອມຕໍ່ piston rod) + spherical ball bearing + ວົງນອກ, radial ຟຣີແລະ swing ເປັນລ່ຽມ.

• ຄວາມອາດສາມາດ swing: ± 13° ~ ± 15° swing ທົ່ວໄປ, ຂະຫນາດໃຫຍ່ຫຼາຍກ່ວາ ±5° ຂອງ I/Y clevis fittings ສໍາລັບການປັບຕົວປັບໄດ້ຫຼາຍທິດທາງ.

• ຕົວເລືອກວັດສະດຸ

￮ ມາດຕະຖານ: Bearing steel / ເຫຼັກກາກບອນ, ດ້ານ quenched ມີ oxide ສີດໍາຫຼືສໍາເລັດຮູບ galvanized

￮ ທົນທານຕໍ່ການສວມໃສ່: ໂລຫະປະສົມທອງແດງ bushing / ຕົນເອງ lubricating ປະເພດ

￮ ຕ້ານ corrosion: ສະແຕນເລດ 304

• ຜົນປະໂຫຍດຫຼັກ

￮ ຊົດເຊີຍຄວາມບ່ຽງເບນ coaxial ສູງສຸດ 2 ມມ ແລະ ລວງກວ້າງເຖິງ 15°

￮ ປ້ອງກັນປັດຈຸບັນງໍແລະຜົນບັງຄັບໃຊ້ຂ້າງຄຽງໃນ rod ລູກສູບ, ປົກປັກຮັກສາປະທັບຕາກະບອກ

￮ ເຫມາະສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມໄວສູງ, ຄວາມຖີ່ສູງແລະ eccentric load

3. ສົນທິສັນຍາການຕັ້ງຊື່ສຳລັບຍີ່ຫໍ້ຫຼັກ

1) AirTAC (ໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງ)

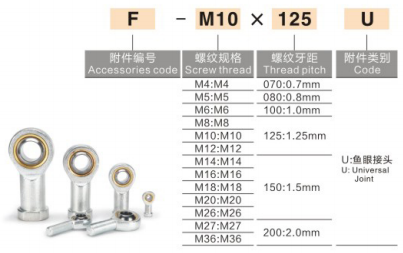

ຮູບແບບ: F-M thread × pitch U
ຄໍານິຍາມ: F = ອຸປະກອນເສີມ; M = thread specification; U = fish eye rod end bearing

• F-M8 × 1.25U ສໍາລັບກະບອກເຈາະ 25 ມມ

• F-M10 × 1.25U ສໍາລັບກະບອກເຈາະ 32 ມມ

• F-M12×1.25U ສໍາລັບກະບອກເຈາະ 40 ມມ

• F-M16×1.5U ສໍາລັບກະບອກເຈາະ 50/63 ມມ

• F-M20×1.5U ສໍາລັບກະບອກເຈາະ 80/100 ມມ

2) SMC PHS Series: ຮູບແບບ: PHS-thread, ຕົວຢ່າງ: PHS-10

3) ເຄື່ອງໝາຍພາຍໃນທົ່ວໄປ: SI/M12×1.25 (ກະທູ້ຍິງ), SA/M12×1.25 (ກະທູ້ຊາຍ)

4. Common Specification & Cylinder Bore Matching Chart

ຮູບແບບ (ກະທູ້)	ທໍ່ກະບອກທີ່ຈັບຄູ່	ເສັ້ນຜ່າສູນກາງບານ	Swing Angle
F-M6×1.0U	16/20ມມ	φ6	±13°
F-M8×1.25U	25ມມ	φ8	±13°
F-M10×1.25U	32ມມ	φ10	±15°
F-M12×1.25U	40 ມມ	φ12	±15°
F-M16×1.5U	50/63 ມມ	φ16	±15°
F-M20×1.5U	80/100 ມມ	φ20	±15°
F-M27×2U	125 ມມ	φ27	±15°

5. ການປຽບທຽບ: ຕາປາ U-type vs I/Y Clevis / F Floating Joint

ພໍດີ	ການປະຕິບັດ	ຄໍາແນະນໍາຄໍາຮ້ອງສະຫມັກ
U-type Fish Eye	360° ທົ່ວໄປ ± 15°, eccentricity ຂະຫນາດໃຫຍ່ & swing ຫຼາຍທິດທາງ, ຄ່າໃຊ້ຈ່າຍປານກາງສູງ.	ຄວາມໄວສູງ, misalignment eccentric ຂະຫນາດໃຫຍ່, ການເຄື່ອນໄຫວຫຼາຍມຸມ

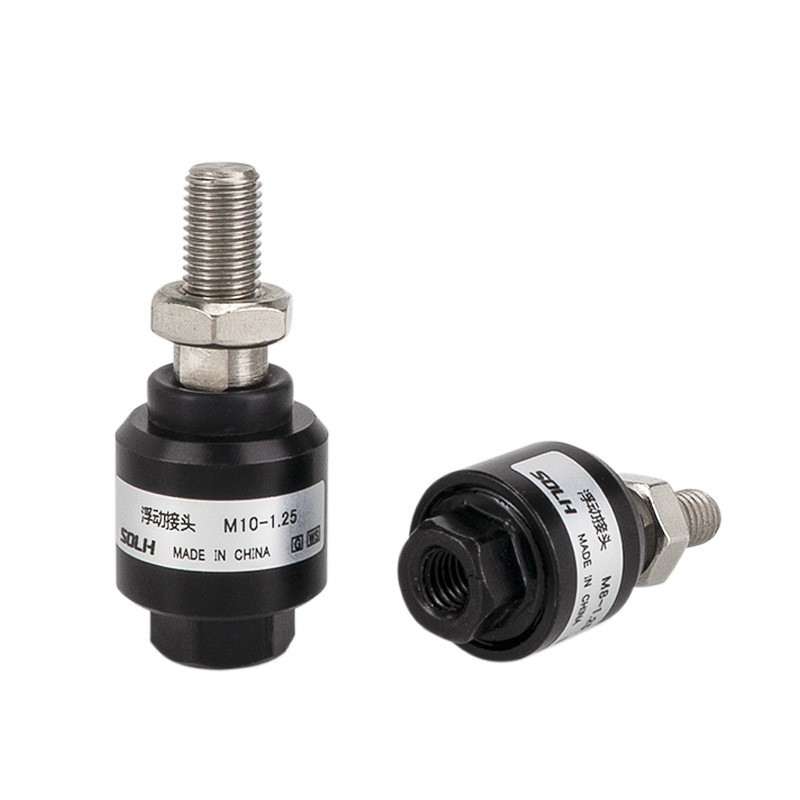

F-type Floating Joint	Axial & radial ການຊົດເຊີຍທີ່ມີຄວາມຍືດຫຍຸ່ນ ± 2° ~ ± 5°, ຄ່າໃຊ້ຈ່າຍປານກາງ	misalignment, ການເຄື່ອນໄຫວຄວາມຖີ່ສູງ, stroke ຍາວ

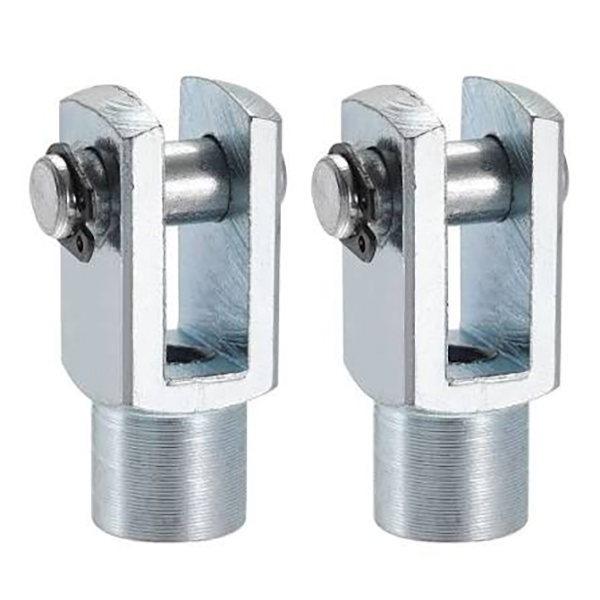

Y-type Double Clevis	ຍົນດຽວ ±5°, ຄວາມອາດສາມາດໂຫຼດຫນັກ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ	ຄວາມໄວຕໍ່າ, ການໂຫຼດຫນັກທີ່ມີຫູຟັງດຽວ

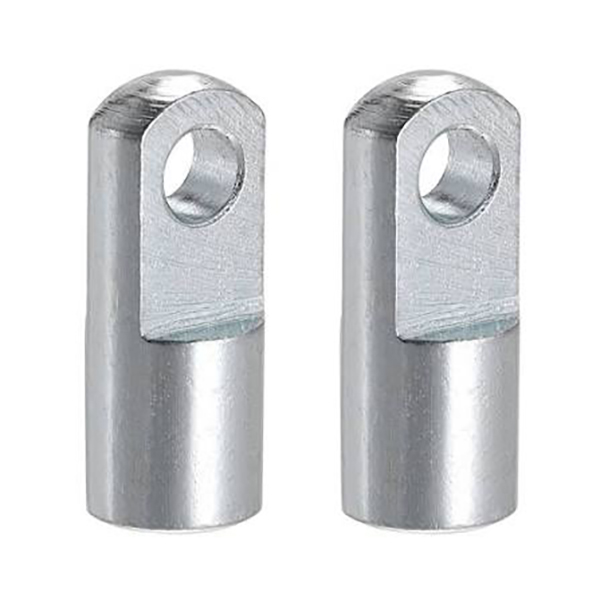

I-type Single Clevis	ຍົນດຽວ ±5°, ຄວາມເຂັ້ມງວດສູງ, ລາຄາຕໍ່າ	ຄວາມໄວຕ່ໍາ, ໂຫຼດດ້ວຍວົງເລັບຫູຄູ່

ຄູ່ມືການຄັດເລືອກ: eccentricity ຂະຫນາດໃຫຍ່ & swing ຫຼາຍທິດທາງ→ U-type; misalignment & ການປະຕິບັດຄວາມຖີ່ສູງ → F-type; ຄວາມໄວຕ່ໍາການໂຫຼດຫນັກ → Y-type; ວົງເລັບໂຫຼດຫູຄູ່ → I-type.

6. ຂໍ້ແນະນຳການຕິດຕັ້ງ

1. Screw thread ແມ່ຍິງໃສ່ piston rod thread ພາຍນອກ, ນໍາໃຊ້ locker thread anaerobic ແລະຄວບຄຸມ torque tightening ຢ່າງຖືກຕ້ອງ.

2. ຕິດຕັ້ງຮູວົງແຫວນນອກເພື່ອໂຫຼດ pin shaft. ການຈັດລຽງ coaxial ຢ່າງເຂັ້ມງວດແມ່ນບໍ່ຈໍາເປັນແລະ eccentricity ສະເພາະໃດຫນຶ່ງແມ່ນອະນຸຍາດ.

3. ຄວາມກົດດັນການເຮັດວຽກ: ≤1.0MPa ສໍາລັບກະບອກສູບມາດຕະຖານ; ອຸນຫະພູມການເຮັດວຽກ: -20℃ ~ +120℃.

4. ເຫມາະສໍາລັບການໂຫຼດແບບເຄື່ອນໄຫວ push-pull ແລະການດໍາເນີນງານຄວາມຖີ່ສູງໃນພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດ. ບໍ່ແມ່ນສໍາລັບການເຄື່ອນໄຫວ rotary ອັນບໍລິສຸດຢ່າງຕໍ່ເນື່ອງ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ອຸປະກອນອັດຕະໂນມັດ, 3C ເອເລັກໂຕຣນິກ, ຫຸ່ນຍົນ grippers

• ຄວາມໄວສູງລໍາລຽງ, stamping & press-fitting, ກົນໄກການຈັງຫວະຍາວ

• ອຸປະກອນທີ່ມີ coaxiality ບໍ່ດີ, ການສັ່ນສະເທືອນຫນັກແລະການໂຫຼດ eccentric
