ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

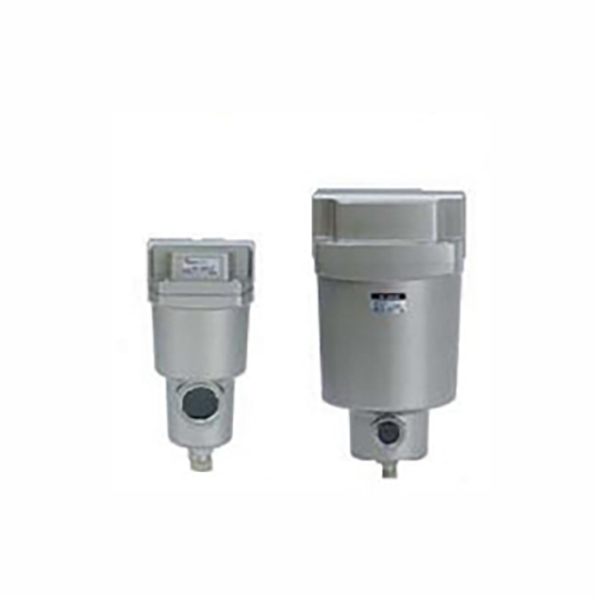

AFF ແລະ AM ປະກອບເປັນເຄື່ອງປະກອບການທໍາຄວາມສະອາດແຫຼ່ງອາກາດລວມ. AFF ເຮັດຫນ້າທີ່ເປັນຕົວກອງຫຍາບຕົ້ນຕໍເພື່ອກໍາຈັດສິ່ງເສດເຫຼືອແຂງແລະຢອດນ້ໍາຂົ້ນ, ໃນຂະນະທີ່ AM ແມ່ນຕົວແຍກນ້ໍາຫມອກທີ່ມີຄວາມແມ່ນຍໍາສໍາລັບການກໍາຈັດ aerosol ນ້ໍາມັນຈຸນລະພາກ, ປັບປຸງຄວາມສະອາດຂອງອາກາດທີ່ຖືກບີບອັດແລະປົກປ້ອງຕົວກະຕຸ້ນ pneumatic ລຸ່ມ.
1. AFF Series ສາຍຫຼັກການກັ່ນຕອງຫຍາບ
-- ຄວາມແມ່ນຍໍາຂອງການກັ່ນຕອງ: 1μm, 99% ອັດຕາການຈັບອະນຸພາກ (ຍົກລະດັບຈາກເກຣດ 3μmເກົ່າ)
-- ຟັງຊັນຫຼັກ: ກໍາຈັດຂີ້ຝຸ່ນຂະຫນາດໃຫຍ່, ຂີ້ຝຸ່ນຂີ້ຝຸ່ນແລະນ້ໍາຂົ້ນເປັນຈໍານວນ, ປະສິດທິພາບການແຍກນ້ໍາ 99% ເປັນການກອງຕົ້ນຕໍທາງຫນ້າ.
-- ມາດຕະຖານຄວາມສະອາດ: ISO8573-1:2010 [4:7:4]
2. AM Series Oil Mist Separator (ຕົວກອງລະອຽດ)
-- ຄວາມແມ່ນຍໍາໃນການກັ່ນຕອງ: 0.1μm, 99% micro oil mist ອັດຕາການເກັບກໍານ້ໍາມັນ (ຍົກລະດັບຈາກເກຣດເກົ່າ 0.3μm)
-- ຟັງຊັນຫຼັກ: ການແຍກຂີ້ຝຸ່ນນໍ້າມັນໃຫ້ສົມບູນ, ຄວາມເຂັ້ມຂຸ້ນຂອງນໍ້າມັນທີ່ຕົກຄ້າງຢູ່ທາງອອກ ≤1mg/m³ (0.8ppm), ສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບຄວາມຕ້ອງການຂອງຂະບວນການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນ.
-- ມາດຕະຖານຄວາມສະອາດ: ISO8573-1:2010 [2:7:3]
3. ຂໍ້ໄດ້ປຽບທົ່ວໄປທີ່ແບ່ງປັນ
-- ການຫຼຸດລົງຄວາມກົດດັນຕ່ໍາສຸດ ≤5kPa, ການປະຫຍັດພະລັງງານ, ຄວາມສາມາດໃນການໄຫຼເພີ່ມຂຶ້ນ 20% ທຽບກັບແບບທໍາມະດາ
-- ໂຖປັດສະວະເກັບນ້ຳສະແຕນເລດ ນ້ຳໜັກເບົາ, ນ້ຳໜັກຫຼຸດສູງສຸດເຖິງ 52%
-- ເຕືອນການບໍາລຸງຮັກສາສາຍຕາ: ຕົວຊີ້ບອກການອຸດຕັນໃນຕົວມາດຕະຖານທີ່ມີວົງສີແດງເພື່ອຕັດສິນກໍານົດເວລາການທົດແທນການກັ່ນຕອງ; ຝາທ້າຍຕົວກອງທີ່ມີລະຫັດສີສໍາລັບການກໍານົດຕົວແບບໄວ
-- ການອອກແບບ cascade ແບບ Modular, ສາມາດເຊື່ອມຕໍ່ແບບ serially ກັບ AMD / AMH ultra-fine filters ເພື່ອຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການຂອງອາກາດທີ່ສະອາດຫຼາຍເກຣດ.

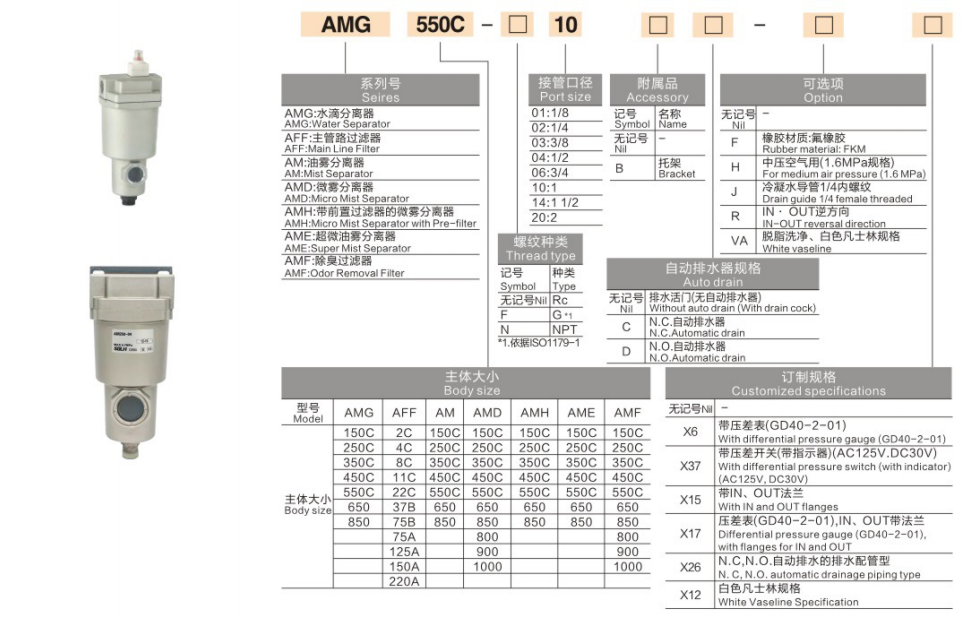

1. ຕົວແບບຕົວຢ່າງ: AFF40-04 ; AM50-10D
|
ພາກສ່ວນລະຫັດ |
ຄໍາອະທິບາຍຄໍານິຍາມ |
| AFF / AM |
Series identifier / AFF = ເສັ້ນຕົ້ນຕໍການກັ່ນຕອງຫຍາບ / AM = ຕົວແຍກຂີ້ຝຸ່ນທີ່ລະອຽດອ່ອນ |
| 20 / 30 / 40 / 50 / 60 / 70D / 80D / 90D |
ລະຫັດຂະຫນາດກອບ, ທີ່ສອດຄ້ອງກັນກັບການຈັດອັນດັບການໄຫຼສູງສຸດ |
| 02/04/06/10/14 |
ຂະໜາດກະທູ້ພອດ. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". ຕົວເລືອກກະທູ້: Rc / G / NPT |
| -D |
ຄໍາຕໍ່ທ້າຍທາງເລືອກ D = ປົກກະຕິເປີດທໍ່ລະບາຍນ້ໍາອັດຕະໂນມັດ (ລະບາຍນ້ໍາໂດຍບໍ່ມີຄວາມກົດດັນທາງອາກາດ) |
2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ
-- AFF ການກັ່ນຕອງຫຍາບ, 1/2" ພອດ, ລະບາຍອັດຕະໂນມັດ: AFF40-04D
-- AM oil mist separator, 1" port, auto drain: AM50-10D
-- ການໄຫຼສູງ 7000 ລິດ/ນາທີ, 1.5" ພອດ: AM70D-14
1. ຕົວກໍານົດການທົ່ວໄປທົ່ວໄປ
-- ຂະຫນາດກາງທີ່ສາມາດນໍາໃຊ້ໄດ້: ອາກາດທີ່ຖືກບີບອັດ (ກ່ອນການກັ່ນຕອງ≥40μmຕ້ອງການທາງເທິງ)
- ລະດັບຄວາມກົດດັນປະຕິບັດງານ: 0.1 ~ 1.0 MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງລະເບີດ 1.5 MPa
- ອຸນຫະພູມປະຕິບັດການ: -5 ~ 60℃ (ບໍ່ມີການສ້າງເປັນກ້ອນໃນໂຖປັດສະວະ)
-- ການຕັ້ງຄ່າ Drain: ການລະບາຍດ້ວຍມືເປັນມາດຕະຖານ; auto drain ທາງເລືອກໂດຍຜ່ານ suffix -D
2.ຕາຕະລາງພາລາມິເຕີການໄຫຼ ແລະຂະໜາດເຕັມຊຸດ
|
ລະຫັດຕົວແບບ |
ກະແສສູງສຸດ (L/ນາທີ) |
ຂະໜາດກະທູ້ພອດ |
ນ້ຳໜັກສຸດທິ (ກິໂລ) |
ປະລິມານການເກັບຮັກສາຂອງແຫຼວ (cm³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1.5", 2" |
5.0 |
— |
1. ລະບົບການຈັບຄູ່ລະດັບການກອງ
-- ວົງຈອນ pneumatic ທົ່ວໄປທົ່ວໄປ: AFF (1μmການກັ່ນຕອງຫຍາບ) → ຄວບຄຸມຄວາມກົດດັນ → lubricator
-- ອຸປະກອນອັດຕະໂນມັດຄວາມແມ່ນຍໍາບໍ່ມີນ້ໍາມັນ: AFF → AM (0.1μm oil mist separator) →ອຸປະກອນ terminal
-- ຂະບວນການ semiconductor / optical ຄວາມສະອາດສູງສຸດ: AFF → AM → AMD (0.01μm ultra-fine filter)
2. ການຄຳນວນ Flow Margin
- ເລືອກຮູບແບບທີ່ມີການຈັດອັນດັບ 1.2 ~ 1.5 ເວລາສູງກ່ວາການບໍລິໂພກອາກາດສູງສຸດຂອງລະບົບທັງຫມົດ; ການໄຫຼຂອງ overloaded ຈະຫຼຸດລົງຢ່າງຫຼວງຫຼາຍປະສິດທິພາບການກັ່ນຕອງແລະເພີ່ມການສູນເສຍຄວາມກົດດັນ.
3. ການຄັດເລືອກຮູບແບບ Drain
-- ການຜະລິດຢ່າງຕໍ່ເນື່ອງ 24 ຊົ່ວໂມງ, ຜົນຜະລິດ condensate ສູງ: ເລືອກ -D auto drain version
-- ອຸປະກອນຄວາມຖີ່ຕ່ໍາເປັນລະຫວ່າງ: ມາດຕະຖານປະເພດທໍ່ນ້ໍາຄູ່ມືພຽງພໍ
4. ຫຼັກການຈັບຄູ່ພອດ
-- ຂະຫນາດພອດການກັ່ນຕອງທີ່ສອດຄ່ອງທີ່ມີເສັ້ນຜ່າກາງທໍ່ຕົ້ນຕໍ; ຫຼີກເວັ້ນການຫຼຸດຜ່ອນ / ເພີ່ມເສັ້ນຜ່າສູນກາງເພື່ອປ້ອງກັນການຫຼຸດລົງຄວາມກົດດັນເພີ່ມເຕີມ.
-- ອັດຕະໂນມັດອຸດສາຫະກໍາທົ່ວໄປ: ເຄື່ອງມືເຄື່ອງຈັກ CNC, ທໍ່ລະບາຍອາກາດ, ປ່ຽງ solenoid ດ້ານຫນ້າຂອງນ້ໍາແລະການກໍາຈັດນ້ໍາມັນ.
-- ການຜະລິດອາຫານ ແລະຢາ: ແຫຼ່ງອາກາດສະອາດທີ່ບໍ່ມີນໍ້າມັນເພື່ອຫຼີກເວັ້ນການປົນເປື້ອນຂອງຜະລິດຕະພັນ
-- ກອງປະຊຸມເອເລັກໂຕຣນິກ 3C ແລະການເຄືອບ: ລົບລ້າງຂີ້ຝຸ່ນຂອງນ້ໍາມັນເພື່ອປ້ອງກັນຄວາມຜິດພາດຂອງການເຄືອບຫນ້າດິນແລະມົນລະພິດອົງປະກອບຄວາມແມ່ນຍໍາ
-- ລະບົບການບຳບັດຫຼັງເຄື່ອງອັດອາກາດ: cascaded ກັບຕູ້ເຢັນ/ເຄື່ອງອົບເຄື່ອງດູດອາກາດເພື່ອຍົກລະດັບຄວາມບໍລິສຸດຂອງອາກາດໂດຍລວມ
|
ລາຍການປຽບທຽບ |
AFF ເສັ້ນຕົ້ນຕໍການກັ່ນຕອງຫຍາບ |
AM Oil Mist Separator Fine Filter |
| ຄວາມຊັດເຈນຂອງການກັ່ນຕອງ |
1μm, ເອົາຢອດນ້ໍາ & ອະນຸພາກແຂງຂະຫນາດໃຫຍ່ |
0.1μm, ການແຍກນ້ໍາຈຸນລະພາກທີ່ອຸທິດຕົນ |
| ນໍ້າມັນທີ່ຕົກຄ້າງຢູ່ທາງອອກ |
ບໍ່ມີຟັງຊັນການແຍກນ້ໍາມັນ |
≤1mg/m³ ຄວາມເຂັ້ມຂຸ້ນຂອງນ້ຳມັນຕົກຄ້າງຕໍ່າສຸດ |
| ຕໍາແຫນ່ງການຕິດຕັ້ງ |
ຂັ້ນຕອນທໍາອິດຫຼັງຈາກ compressor ອາກາດ, frontmost ຂອງວົງຈອນອາກາດ |
ຫຼັງຈາກ AFF ການກັ່ນຕອງຫຍາບ, ກ່ອນທີ່ຈະອຸປະກອນປາຍຄວາມແມ່ນຍໍາ |
| ຟັງຊັນຫຼັກ |
ການກັ່ນຕອງເບື້ອງຕົ້ນ, ປົກປັກຮັກສາອົງປະກອບການກັ່ນຕອງລຸ່ມ |
ການຊໍາລະລ້າງຄວາມແມ່ນຍໍາຂັ້ນສອງ, ສະຫນອງອາກາດອັດແຫນ້ນທີ່ບໍ່ມີນ້ໍາມັນ |
SOLH AFF 1μm ສາຍຫລັກຂອງການກັ່ນຕອງຫຍາບແລະ AM 0.1μm oil mist separator ປະກອບເປັນຫນ່ວຍ purification ອາກາດ modular cascade ທີ່ມີລະດັບການໄຫຼເຕັມ 300 ~ 14500 L / min, ຕົວຊີ້ວັດ clog ສາຍຕາແລະການລະບາຍອັດຕະໂນມັດທາງເລືອກ, ປະຕິບັດຕາມມາດຕະຖານ ISO8573-1 ສໍາລັບ pneumatic ທົ່ວໄປ, ອາຫານ, ການແພດ, ເອເລັກໂຕຣນິກແລະການສີດພົ່ນນ້ໍາ.
