2P Series Fluid Solenoid Valve | 2/2 ທາງ

SOLH 2P series mini 2/2-way acting direct acting normally closed solenoid valves adopt high-strength PA66 nylon engineering valve organization, designed specially for low-flow-flow automatic switching of compressed air, clean water and low-viscosity oil lubricating oil. ດ້ວຍການປະຕິບັດການເລີ່ມຕົ້ນດ້ວຍຄວາມກົດດັນສູນຢ່າງແທ້ຈິງ, ປ່ຽງສາມາດເປີດໄດ້ຕາມປົກກະຕິພາຍໃຕ້ຄວາມແຕກຕ່າງກັນຂອງຄວາມກົດດັນ 0MPa, ທໍາລາຍການເພິ່ງພາອາໄສຄວາມກົດດັນຂອງປ່ຽງ solenoid ທີ່ດໍາເນີນການທົດລອງຢ່າງມີປະສິດທິພາບ. ຊຸດນີ້ຮັບຮອງເອົາໂຄງປະກອບການຂັບລົດແມ່ເຫຼັກໄຟຟ້າໂດຍກົງແກ່ຜູ້ໃຫຍ່. ພາຍໃຕ້ສະຖານະການປິດໄຟຟ້າ, ພາກຮຽນ spring ຕັ້ງຄ່າໃຫມ່ທີ່ສ້າງຂຶ້ນໃນ compresses ແກນວາວແຫນ້ນເພື່ອຮັກສາສະຖານະປິດຢ່າງເຕັມສ່ວນ; ເມື່ອມີພະລັງ, ຄວາມດຶງດູດຂອງແມ່ເຫຼັກໄຟຟ້າຈະຍົກແກນວາວຢ່າງໄວວາເພື່ອດໍາເນີນການທໍ່, ດ້ວຍການປະຕິບັດການສະຫຼັບທັງຫມົດສໍາເລັດພາຍໃນ 0.05s ສໍາລັບການຕອບສະຫນອງໄວທີ່ສຸດ. ການຕັ້ງຄ່າມາດຕະຖານໃຊ້ປະທັບຕາ VITON fluororubber ທີ່ທົນທານຕໍ່ການສວມໃສ່ທີ່ມີຄວາມທົນທານທີ່ໂດດເດັ່ນຕໍ່ກັບນ້ໍາມັນ, ນ້ໍາແລະສື່ທີ່ມີສານກັດກ່ອນ; ການຜະນຶກຢາງ NBR nitrile ສາມາດໃຊ້ໄດ້ເປັນການທົດແທນທາງເລືອກຕາມເງື່ອນໄຂການເຮັດວຽກ. ມ້ວນເຖິງລະດັບ IP65 ປ້ອງກັນຝຸ່ນແລະການປ້ອງກັນນ້ໍາທີ່ມີ insulation Class B, ສາມາດດໍາເນີນການຢ່າງຕໍ່ເນື່ອງທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມກອງປະຊຸມທີ່ມີຄວາມຊຸ່ມຊື່ນ. ດ້ວຍການສ້ອມແຊມ φ2.5mm flow orifice ແລະຄ່າ CV ຂອງ 0.23, ສອງຂໍ້ສະເພາະຂອງກະທູ້ຫຼັກ G1/8 ແລະ G1/4 ແມ່ນມີຢູ່, ຈັບຄູ່ກັບທາງເລືອກສາຍສາຍທີ່ຫຼາກຫຼາຍລວມທັງເຕົ້າຮັບ DIN ມາດຕະຖານ, ແກນນໍາບິນແລະເຕົ້າສຽບໄຟຊີ້ບອກ, ພ້ອມກັບຕົວເລືອກແຮງດັນໄຟຟ້າ AC / DC ທົ່ວໄປເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການທີ່ກົງກັນທົ່ວໂລກ. ໂຄງຮ່າງກະທັດຮັດທີ່ມີນ້ໍາຫນັກເບົາເຫມາະສົມກັບການຕິດຕັ້ງພາຍໃນໂມດູນອຸປະກອນທີ່ຫນາແຫນ້ນ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຄວບຄຸມແຫຼ່ງອາກາດຂອງເຄື່ອງດູດຝຸ່ນ, ການສະຫຼັບການສະຫນອງອາກາດຂອງກະບອກສູບຂະຫນາດນ້ອຍ, ອຸປະກອນນ້ໍາເຢັນຈຸນລະພາກ, ການສີດພົ່ນອັດຕະໂນມັດ, ທໍ່ລະບາຍອາກາດອັດຕະໂນມັດແລະລະບົບຄວາມຊຸ່ມຊື່ນຂະຫນາດນ້ອຍ, ຮັບໃຊ້ເປັນທາງເລືອກການຄວບຄຸມນ້ໍາຂະຫນາດນ້ອຍທີ່ມີປະສິດຕິຜົນກັບປ່ຽງ 2V ທອງເຫລືອງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

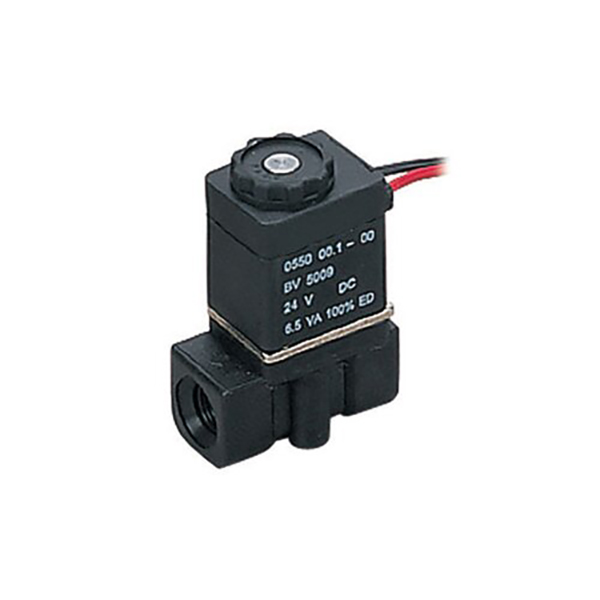

2 ປ Series 2/2 Way Direct-Acting Fluid Control Valve | ປລາສຕິກ Mini Solenoid Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ນິຍາມຜະລິດຕະພັນ & ຫຼັກການການເຮັດວຽກ

ຊຸດ SOLH 2P ແມ່ນ a2/2 ວິທີການປະຕິບັດໂດຍກົງໂດຍປົກກະຕິປິດວາວ solenoid ນ້ໍາ mini ເຮັດດ້ວຍພລາສຕິກວິສະວະກໍາທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ມັນສະຫນັບສະຫນູນການເລີ່ມຕົ້ນຄວາມກົດດັນດ້ານຄວາມແຕກຕ່າງສູນ (0MPa ປະຕິບັດໄດ້) ແລະຖືກອອກແບບມາສໍາລັບການຄວບຄຸມການເປີດ-ປິດຂອງອາກາດບີບອັດ, ນ້ໍາແລະນ້ໍາມັນບາງໆ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນວົງຈອນນ້ໍາອັດຕະໂນມັດ, ວົງຈອນ pneumatic ແລະ loops ສູນຍາກາດ, ມັນມີລັກສະນະຂະຫນາດກະທັດລັດ, ການຕອບສະຫນອງໄວແລະຄວາມເຂົ້າກັນໄດ້ຂອງສື່ມວນຊົນທີ່ດີເລີດ, ຮັບໃຊ້ເປັນການແກ້ໄຂການຄວບຄຸມນ້ໍາຂະຫນາດນ້ອຍທີ່ປະຫຍັດແລະເຊື່ອຖືໄດ້.

1.1 ຫຼັກການເຮັດວຽກຫຼັກ

• ປິດເຄື່ອງປົກກະຕິ (NC) ລັດ: ພາກຮຽນ spring ກົດດັນແກນວາວເພື່ອສະກັດຊ່ອງທາງການໄຫຼຢ່າງເຕັມສ່ວນ, ຕັດການໄຫຼຂະຫນາດກາງທັງຫມົດ.

• ສະຖານະເປີດເປີດ: ຜົນບັງຄັບໃຊ້ແມ່ເຫຼັກໄຟຟ້າຍົກແກນວາວຂຶ້ນເພື່ອເປີດຊ່ອງທາງການໄຫຼ ແລະອະນຸຍາດໃຫ້ມີການໄຫຼວຽນຂອງຂະຫນາດກາງ.

• ປັບອັດຕະໂນມັດ: ພາກຮຽນ spring ທັນທີ reset ແລະປິດວາວເມື່ອໄຟຟ້າຖືກຕັດ, ຮັບປະກັນປະສິດທິພາບການຕັດທີ່ປອດໄພແລະຫມັ້ນຄົງ.

2. ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ & ຕົວຢ່າງຄໍາສັ່ງ

1. ເຫດຜົນການຂຽນລະຫັດເຕັມ: 2P025 - Thread Port - Wiring Suffix - ແຮງດັນ

ພາກສ່ວນລະຫັດ	ຄໍານິຍາມລະອຽດ
2 ປ	ຊຸດວາວ solenoid ຂອງແຫຼວທີ່ປະຕິບັດໂດຍກົງ 2/2 ວິທີ (ຮ່າງກາຍພາດສະຕິກ)
025	ສະເພາະທາງອອກທີ່ຄົງທີ່: φ2.5mm, ຄ່າ CV = 0.23 (ຂໍ້ກໍາຫນົດທົ່ວໄປດຽວສໍາລັບຊຸດເຕັມ)
06/08	G-type ພອດກະທູ້ຊື່: 06=G1/8; 08=G1/4
ຕໍ່ທ້າຍສາຍ	Blank=ຊ່ອງສຽບມາດຕະຖານ DIN; W=ປ່ຽງສາຍໄຟ; LD=ຊັອກເກັດທີ່ມີໄຟຊີ້ບອກ (ໄຟສີຂາວ LD1)
ແຮງດັນ	DC12V / DC24V; AC24V / AC110V / AC220V

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

2P025-08W-DC24V: G1/4 thread port, wire lead outlet, DC 24V, ປົກກະຕິປິດ 2-way mini fluid valve

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ປະເພດການປະຕິບັດ	ການສະແດງໂດຍກົງ, ປິດປົກກະຕິ (NC) (ບໍ່ມີປະເພດບໍ່ມີ)
Orifice & Flow Coefficient	φ2.5ມມ, CV=0.23
Port Thread	G1/8 (06), G1/4 (08)
ສື່ທີ່ນຳໃຊ້	ອາກາດບີບອັດ, ນ້ໍາສະອາດ, ນ້ໍາເຢັນ, ນ້ໍາມັນຫລໍ່ລື່ນ, ອາຍແກັສ (viscosity ≤ 20CST)
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	0～0.7MPa (0 ~ 7bar), ຄວາມກົດດັນສູນເລີ່ມຕົ້ນສາມາດໃຊ້ໄດ້
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.05MPa
ວັດສະດຸຮ່າງກາຍ	PA66 Nylon 66 ພາດສະຕິກວິສະວະກໍາ
ວັດສະດຸຜະນຶກ	ມາດຕະຖານ VITON fluororubber (ທົນທານຕໍ່ນ້ໍາມັນແລະນ້ໍາ); ຢາງ NBR nitrile ທາງເລືອກ
ອຸນຫະພູມເຮັດວຽກ	-5 ℃ ~ +80 ℃
Coil ການບໍລິໂພກພະລັງງານ	AC ≈ 7VA, DC ≈ 5W; ຊັ້ນ B insulation
ລະດັບການປົກປ້ອງ	IP65
ເວລາຕອບສະຫນອງ	ການກະ ທຳ ຕື່ນເຕັ້ນແລະສະຫຼັບ＜ 0.05ວິ, ເປີດ-ປິດໄວທີ່ສຸດ

4. ຂໍ້ໄດ້ປຽບຫຼັກຂອງຜະລິດຕະພັນ

• ການເລີ່ມຕົ້ນຄວາມກົດດັນສູນ：ປະຕິບັດໄດ້ຢ່າງເຕັມສ່ວນຢູ່ທີ່ 0MPa ຄວາມກົດດັນສູນ, ຢ່າງສົມບູນແກ້ໄຂຂໍ້ຈໍາກັດການເລີ່ມຕົ້ນຂອງປ່ຽງທີ່ດໍາເນີນການທົດລອງທີ່ຕ້ອງການຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ.

• ການອອກແບບນ້ຳໜັກເບົາຂະໜາດນ້ອຍ：ຮ່າງກາຍຢາງກະທັດຮັດທີ່ມີຮອຍຕີນຂະຫນາດນ້ອຍ, ເຫມາະສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຄບແລະການປະກອບໂມດູນປະສົມປະສານ.

• Premium Corrosion Resistance：ການປະທັບຕາ fluororubber ມາດຕະຖານ VITON ສະຫນອງນ້ໍາທີ່ດີເລີດ, ນ້ໍາມັນແລະການຕໍ່ຕ້ານການກັດກ່ອນທີ່ອ່ອນແອ, ປັບຕົວກັບນ້ໍາບໍລິສຸດ, ທໍ່ລະບາຍອາກາດ compressor ແລະສະຖານະການວົງຈອນນ້ໍາເຢັນ.

• ການປັບຕົວດ້ານສິ່ງແວດລ້ອມສູງ：ເກຣດປ້ອງກັນທໍ່ IP65, ກັນຝຸ່ນແລະກັນນ້ໍາ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງທີ່ມີຢູ່ໃນສະພາບການເຮັດວຽກທີ່ມີຄວາມຊຸ່ມຊື່ນ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

5.1 ສະຖານະການຄວບຄຸມນິວເຄຼຍ

• ການຄວບຄຸມການເປີດ-ປິດແຫຼ່ງອາກາດສໍາລັບເຄື່ອງປັ່ນໄຟສູນຍາກາດ

• ສະຫຼັບແຫຼ່ງອາກາດສຳລັບກະບອກສູບລົມຂະໜາດນ້ອຍ

5.2 ສະຖານະການຄວບຄຸມນໍ້າ

• ວົງຈອນລະບາຍນ້ໍາຂະໜາດນ້ອຍ ແລະ ອຸປະກອນສີດພົ່ນອັດຕະໂນມັດ

• ອຸປະກອນການເຮັດຄວາມສະອາດນ້ໍາແລະເຄື່ອງອັດອາກາດລະບົບລະບາຍນ້ໍາອັດຕະໂນມັດ

5.3 ການຈັບຄູ່ອຸປະກອນອຸດສາຫະກໍາ

• ເຄື່ອງຈັກປຸງແຕ່ງອາຫານແລະເຄື່ອງສີດແມ່ພິມຂະຫນາດນ້ອຍວົງຈອນນ້ໍາ

• ລະບົບຄວບຄຸມຄວາມຊຸ່ມຊື່ນອັດຕະໂນມັດ ແລະລະບົບຄວບຄຸມນໍ້າຈຸລະພາກ

6. 2P vs 2V Series ການປຽບທຽບ | ຄູ່ມືການຄັດເລືອກມືອາຊີບ

ຕົວແບບ	ປະເພດໂຄງສ້າງ	Valve Body	ຄວາມກົດດັນເລີ່ມຕົ້ນ	ຄວາມອາດສາມາດໄຫຼ
2 ປ025	Mini Direct Acting	ໄນລອນພາດສະຕິກ	0MPa Zero Pressure	ກະແສນ້ອຍ (φ2.5mm)
2V025/130	ປະຕິບັດການໂດຍກົງ / ນັກບິນ	ໂລຫະທອງເຫຼືອງ	ປະເພດການທົດລອງ ≥0.05MPa ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ	ກະແສກາງ ແລະຂະໜາດໃຫຍ່

7. ສະຫນັບສະຫນູນອຸປະກອນການຈັບຄູ່

• ການປິ່ນປົວແຫຼ່ງອາກາດ: ຕິດຕັ້ງເຄື່ອງກອງກອງອາກາດຊຸດ AF/AW ຢູ່ດ້ານໜ້າເພື່ອຊໍາລະແຫຼ່ງອາກາດ ແລະ ຮັກສາຄວາມດັນໃນການເຮັດວຽກ.

• ການຈັບຄູ່ລະບົບສູນຍາກາດ: ຮ່ວມມືກັບເຄື່ອງປັ່ນໄຟສູນຍາກາດທໍ່ຊື່ ZU ເພື່ອຮັບຮູ້ການເປີດ-ປິດວົງຈອນສູນຍາກາດທີ່ເຊື່ອຖືໄດ້.

• ການເຊື່ອມຕໍ່ທໍ່: ຈັບຄູ່ KQ2 ຊຸດກະທູ້ຜູ້ຊາຍໄວເຊື່ອມຕໍ່ fittings ຊື່ສໍາລັບການຕິດຕັ້ງທໍ່ໄວ, ສະດວກແລະບໍ່ຮົ່ວໄຫຼ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

ປ່ຽງ solenoid ຢາງຂະໜາດນ້ອຍຂອງ SOLH 2P series ມີລັກສະນະການເລີ່ມຕົ້ນດ້ວຍແຮງດັນສູນ, ໂຄງສ້າງທີ່ມີນ້ຳໜັກເບົາທີ່ກະທັດຮັດ ແລະ ການປົກປ້ອງ IP65, ສະໜອງການຄວບຄຸມການເປີດ-ປິດຂອງນ້ຳຂະໜາດນ້ອຍທີ່ປະຢັດ, ໝັ້ນຄົງ ແລະປະສິດທິພາບສູງສຳລັບລະບົບນິວເມຕິກ, ນ້ຳ ແລະສູນຍາກາດ.
