2V Series 2/2 Way Brass Fluid Solenoid Valve | ປະຕິບັດໜ້າທີ່ໂດຍກົງ ແລະນັກບິນ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ການຈັດປະເພດຫຼັກ

     ຊຸດ SOLH 2V ເປັນມືອາຊີບປ່ຽງ solenoid ນ້ໍາ 2/2 ວິທີ ຖືກອອກແບບມາສໍາລັບການຄວບຄຸມນ້ໍາທົ່ວໄປຂອງອາກາດ, ນ້ໍາແລະນ້ໍາມັນ. ມັນແບ່ງອອກເປັນສອງປະເພດໂຄງສ້າງຫຼັກ:2V025 ປະເພດການສະແດງໂດຍກົງ ແລະ2V130/2V250 diaphragm ການທົດລອງປະເພດດໍາເນີນການ. ການຮັບຮອງເອົາຮ່າງກາຍວາວທອງເຫລືອງທີ່ມີຄຸນນະພາບສູງທີ່ມີວັດສະດຸປະທັບຕາທີ່ນິຍົມ, ຊຸດມີທາງເລືອກການເລີ່ມຕົ້ນທີ່ມີຄວາມກົດດັນສູນ, ຄວາມອາດສາມາດໄຫຼຂະຫນາດໃຫຍ່, ການຕອບສະຫນອງໄວແລະຄວາມເຂົ້າກັນໄດ້ຂະຫນາດກາງ. ມັນເຮັດຫນ້າທີ່ເປັນວາວຄວບຄຸມນ້ໍາທົ່ວໄປຕົ້ນຕໍສໍາລັບວົງຈອນນ້ໍາອັດຕະໂນມັດ, ທໍ່ທາງອາກາດ, ລະບົບສູນຍາກາດແລະອຸປະກອນການຫລໍ່ລື່ນ.

2. ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

 1. ເຫດຜົນການຂຽນລະຫັດເຕັມ: 2V - ຂະຫນາດ Orifice - Thread Port - ສາຍໄຟປະເພດ - ແຮງດັນ

 2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • 2V025-08-DC24V: φ2.5mm orifice, G1/4 thread, ເຕົ້າຮັບ DIN ມາດຕະຖານ, DC 24V

     • 2V130-15W-AC220V: φ13mm orifice, G1/2 thread, ສາຍໄຟສາຍອອກ, AC 220V

3. ສອງປະເພດໂຄງສ້າງຫຼັກ & ແນວທາງການຄັດເລືອກ

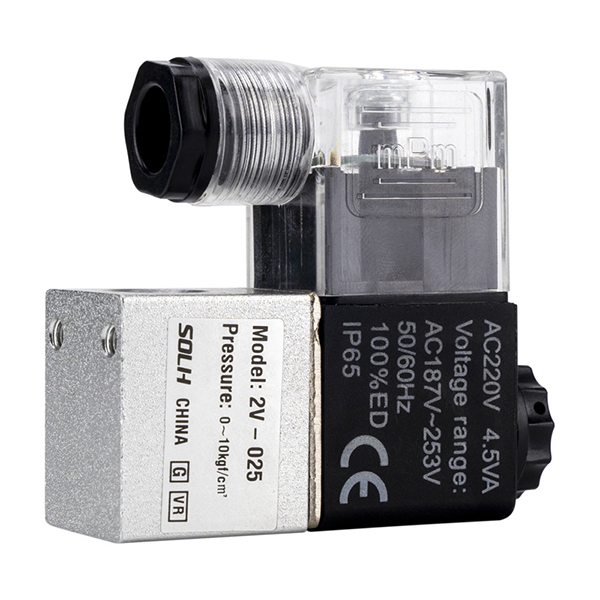

  3.1 2V025 ປະເພດການສະແດງໂດຍກົງ | ເລີ່ມຕົ້ນຄວາມກົດດັນສູນ

    ຂໍ້ໄດ້ປຽບຫຼັກ: ເຮັດວຽກຢ່າງເຕັມທີ່ຢູ່ທີ່ 0MPa ຄວາມກົດດັນສູນ

     • ຫຼັກການການເຮັດວຽກ: ທໍ່ແມ່ເຫຼັກໄຟຟ້າໂດຍກົງດຶງແກນເຫລໍກເພື່ອເປີດປະຕູປ່ຽງ, ຮັບຮູ້ການຄວບຄຸມການເປີດແລະປິດຢ່າງເຕັມທີ່ພາຍໃຕ້ຄວາມແຕກຕ່າງກັນຂອງຄວາມກົດດັນສູນໂດຍບໍ່ມີການຊ່ວຍເຫຼືອຄວາມກົດດັນຂະຫນາດກາງ.

     • Orifice & Flow: φ2.5mm orifice, ຄ່າ CV = 0.23

     • ຂໍ້ມູນຈໍາເພາະຂອງພອດ: G1/8 (06), G1/4 (08)

     • ຊ່ວງຄວາມກົດດັນ: 0 ~ 1.0MPa, ສະຫນັບສະຫນູນການເລີ່ມຕົ້ນຂອງຄວາມກົດດັນສູນ

     • ວັດສະດຸຜະນຶກ: ມາດຕະຖານ VITON fluororubber, ຄວາມຕ້ານທານທີ່ດີເລີດຕໍ່ກັບນ້ໍາມັນ, ນ້ໍາແລະການກັດກ່ອນອາຊິດອ່ອນແອ

     • ວັດສະດຸຮ່າງກາຍ: ກະທັດຮັດຕົວວາວທອງເຫລືອງທີ່ມີຄວາມແມ່ນຍໍາສູງ

     • ສະຖານະການທີ່ໃຊ້ໄດ້: ການຄວບຄຸມການໄຫຼຂອງນ້ໍາຂະຫນາດນ້ອຍ, ສູນການເລີ່ມຕົ້ນ - ຄວາມກົດດັນຕ່ໍາ, ສະຫຼັບວົງຈອນສູນຍາກາດ, ການລະບາຍນ້ໍາຂະຫນາດນ້ອຍແລະລະບົບສີດພົ່ນ.

  3.2 2V130 / 2V250 Diaphragm Pilot ປະເພດປະຕິບັດງານ | ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນເລີ່ມຕົ້ນ

    ຄຸນນະສົມບັດຫຼັກ: ການໄຫຼຂະຫນາດໃຫຍ່, ການບໍລິໂພກພະລັງງານຕ່ໍາ, ຕ້ອງການຄວາມແຕກຕ່າງກັນຄວາມກົດດັນຕ່ໍາສຸດ

     • ຫຼັກການການເຮັດວຽກ: ການບັນເທົາຄວາມກົດດັນຜ່ານຮູທົດລອງອະນຸຍາດໃຫ້ຄວາມກົດດັນຂະຫນາດກາງເພື່ອຊຸກຍູ້ການເປີດ diaphragm ສໍາລັບເປີດວາວ.ຄວາມແຕກຕ່າງຄວາມກົດດັນຕ່ໍາສຸດ: 0.05MPa (0.5bar), ບໍ່ສາມາດເປີດພາຍໃຕ້ຄວາມກົດດັນສູນ.

     • ຂໍ້ມູນຈໍາເພາະຂອງ 2V130: φ13mm orifice, CV=6.2; ພອດ: G3/8 (10), G1/2 (15)

     • ຂໍ້ມູນຈໍາເພາະຂອງ 2V250: φ25mm orifice, CV=13; ພອດ: G3/4 (20), G1 ນິ້ວ (25)

     • ຊ່ວງຄວາມກົດດັນ: 0.05 ~ 1.0MPa

     • ວັດສະດຸຜະນຶກ: ຢາງ NBR nitrile, ເຫມາະສໍາລັບນ້ໍາບໍລິສຸດແລະສື່ອາກາດບີບອັດ

     • Body & Coil: ຕົວເຄື່ອງທອງເຫລືອງທີ່ຫນາແຫນ້ນ, ຈັບຄູ່ກັບຫລອດໄຟຟ້າຕ່ໍາທີ່ມີຄວາມຫມັ້ນຄົງສູງ

     • ສະຖານະການທີ່ໃຊ້ໄດ້: ວົງຈອນນ້ໍາໄຫຼຂະຫນາດໃຫຍ່, ທໍ່ລະບາຍນ້ໍາ compressor ອາກາດ, ການສະຫນອງນ້ໍາ boiler, ການຄວບຄຸມການເປີດທໍ່ອາຍແກັສຕົ້ນຕໍ / ແຫຼວ.

4. ຮວມຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ

5. 2V vs 2P Series ການປຽບທຽບ | ຄູ່ມືການເລືອກຕ້ານຄວາມຜິດພາດ

ສູດການຄັດເລືອກ

     Zero-pressure on-off ຄວາມຕ້ອງການ → ເລືອກ 2V025 / 2P; ການໄຫຼຂະຫນາດໃຫຍ່ທີ່ມີຄວາມກົດດັນນ້ໍາ→ເລືອກ 2V130 / 2V250; ພື້ນທີ່ແຄບ & ຄ່າໃຊ້ຈ່າຍຕ່ໍາງົບປະມານ → ເລືອກວາວພາດສະຕິກ 2P

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

  6.1 2V025 ຄໍາຮ້ອງສະຫມັກ

     • ເຄື່ອງຜະລິດສູນຍາກາດຄວບຄຸມການເປີດ-ປິດແຫຼ່ງອາກາດ

     • ວົງຈອນນ້ໍາເຢັນອຸປະກອນຂະຫນາດນ້ອຍ

     • ການສີດພົ່ນອັດຕະໂນມັດແລະລະບົບການສະຫນອງນ້ໍາຈຸນລະພາກ

     • ອຸ​ປະ​ກອນ​ສະ​ຫຼັບ​ນ​້​ໍ​າ​ຂະ​ຫນາດ​ນ້ອຍ​ທີ່​ຊັດ​ເຈນ​

  6.2 2V130 / 2V250 ຄໍາຮ້ອງສະຫມັກ

     • Chiller ແລະລະບົບນ້ໍາເຢັນອຸດສາຫະກໍາ

     • ການຄວບຄຸມການດູດນ້ໍາຂອງເຄື່ອງອັດອາກາດ

     • Boiler ລະບົບການຕື່ມນ້ໍາອັດຕະໂນມັດ

     • ສະຫຼັບທໍ່ທໍ່ຫຼັກການສະຫນອງອາກາດສູນກາງ

     • ການຄວບຄຸມການໄຫຼວຽນຂອງນ້ໍາແລະອາຍແກັສອຸດສາຫະກໍາຂະຫນາດໃຫຍ່

7. ການຈັບຄູ່ອຸປະກອນເສີມ

     • ການປິ່ນປົວແຫຼ່ງອາກາດທາງຫນ້າ: ຈັບຄູ່ກອງກອງຄວາມດັນອາກາດຊຸດ AW ເພື່ອເຮັດໃຫ້ແຫຼ່ງອາກາດຄົງຕົວ ແລະການກັ່ນຕອງຄວາມເປື້ອນ

     • ການຈັບຄູ່ວົງຈອນສູນຍາກາດ: ຮ່ວມມືກັບເຄື່ອງປັ່ນປ່ວນສູນຍາກາດຊຸດ ZU ສໍາລັບການຕັດແຫຼ່ງອາກາດທີ່ເຊື່ອຖືໄດ້

     • ການເຊື່ອມຕໍ່ທໍ່: ຈັບຄູ່ສາຍທໍ່ຊາຍທີ່ເຊື່ອມຕໍ່ດ່ວນ KQ2 ສໍາລັບການຕິດຕັ້ງທໍ່ທີ່ໄວແລະບໍ່ຮົ່ວໄຫຼ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH 2V series 2/2 way brass solenoid valves cover zero-pressure direct acting and large-flow pilot types , featuring universal water/air/ oil compatibility , ການຕອບສະຫນອງໄວແລະການປົກປ້ອງ IP65, ສະຫນອງຄ່າໃຊ້ຈ່າຍປະສິດທິພາບແລະການແກ້ໄຂນ້ໍາທີ່ຫມັ້ນຄົງສໍາລັບລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາທີ່ຫຼາກຫຼາຍ.
