3F/3FM Series 3/2 Way Foot Pedal Valve | ປົກກະຕິປິດປ່ຽງຕີນ Pneumatic ໂດຍກົງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນທີ່ເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ສໍາລັບ AirTAC 3F / 3FM Foot Valve

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH 3F ແລະ 3FM ແມ່ນ3/2 ວິທີການປະຕິບັດໂດຍກົງໂດຍປົກກະຕິປິດປ່ຽງຕີນ pedal pneumatic, ເຂົ້າກັນໄດ້ຢ່າງສົມບູນແບບ ແລະສາມາດປ່ຽນໄດ້ກັບຮຸ່ນ AirTAC 3F210 ແລະ 3FM210 ຕົ້ນສະບັບ. The 3F210 ຮັບຮອງເອົາເຮືອນອາລູມິນຽມທີ່ຫລໍ່ຕາຍຢ່າງຫນັກຫນ່ວງ, ໃນຂະນະທີ່ 3FM210 ມີໂຄງສ້າງພາດສະຕິກຂະຫນາດນ້ອຍທີ່ມີນ້ໍາຫນັກເບົາ. ທັງສອງຊຸດຮັບຮອງເອົາການອອກແບບທໍ່ລະບາຍອາກາດທີ່ມີມາດຕະຖານ P/A/R ທ່າເຮືອອາກາດຕາມເຫດຜົນ. ຮັບໃຊ້ເປັນອຸປະກອນສະຫຼັບນິວເມຕິກແບບມືບໍ່ມີມື, ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຄວບຄຸມກະບອກສູບດຽວ, ການແຕກສູນຍາກາດ, ວົງຈອນອາກາດ jog ຄູ່ມືເປີດ-off, stamping ແລະການຄວບຄຸມ fixture clamping.

  1.1 Core Air Port Logic & ຫຼັກການເຮັດວຽກ

     • ຄໍານິຍາມຂອງທ່າເຮືອອາກາດ: P (ຊ່ອງສຽບອາກາດ), A (ປ່ຽງເຮັດວຽກ), R (ພອດໄອເສຍໃນຕົວ)

     • ສະພາບປິດປົກກະຕິ (Pedal ປ່ອຍອອກມາ): P inlet ປິດ, ພອດ A ຕິດຕໍ່ສື່ສານກັບພອດສະຫາຍ R ເພື່ອປົດປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອຂອງກະບອກສູບທັນທີ

     • ສະຖານະເຮັດວຽກ (ກົດpedal): ວົງຈອນ P-A ເປີດສໍາລັບການສະຫນອງອາກາດ, R ທໍ່ລະບາຍອາກາດປິດເພື່ອຮັກສາຄວາມກົດດັນ

     • ຟັງຊັນການລັອກ (L ຕໍ່ທ້າຍ): ມີໂຄງສ້າງແຖບລັອກ. ກົດຄັ້ງດຽວເພື່ອລັອກ pedal ສໍາລັບການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງ; ກົດອີກຄັ້ງເພື່ອປົດລັອກ ແລະຣີເຊັດການບັນເທົາຄວາມກົດດັນ

     • ຟັງຊັນມາດຕະຖານ: ຮູບແບບທີ່ບໍ່ແມ່ນ L ແມ່ນປະເພດການປັບຕົວຕົນເອງທັນທີ, ອັດຕະໂນມັດຕັດອອກອາກາດແລະປ່ອຍຄວາມກົດດັນຫຼັງຈາກການປ່ອຍຕີນ

2. ກົດລະບຽບການເຂົ້າລະຫັດແບບຈໍາລອງ & ຄໍານິຍາມ

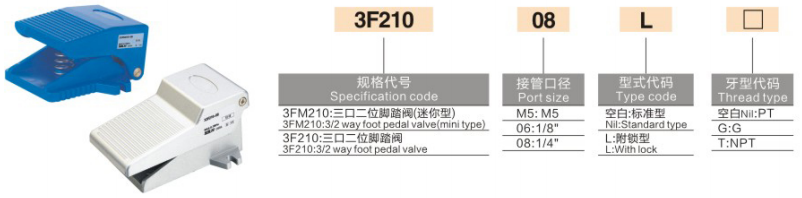

     ເຫດຜົນການຂຽນລະຫັດ: 3(F/FM)210 - [ຂະໜາດຜອດ] [L Locking] - [ປະເພດກະທູ້]

  2.1 ນິຍາມທີ່ຢູ່ອາໄສຊຸດ

     • 3F210: ມາດຕະຖານໂລຫະປະສົມອາລູມິນຽມທີ່ທົນທານຕໍ່ຫນັກ 3/2 way foot valve

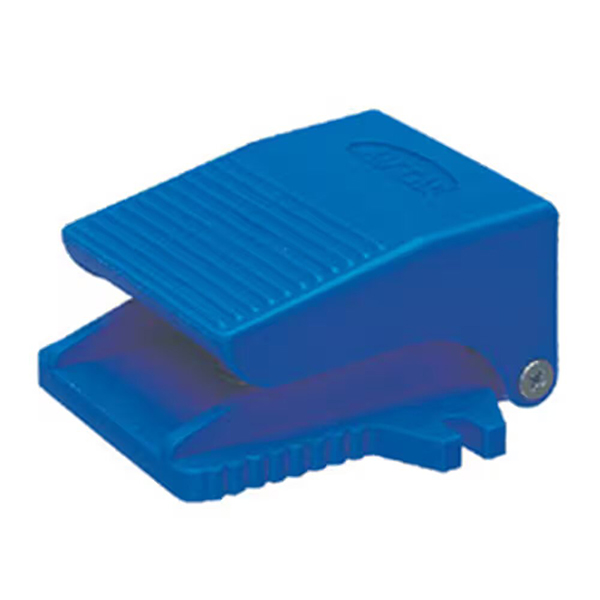

     • 3FM210: Mini ປ່ຽງຕີນພາດສະຕິກນ້ໍາຫນັກເບົາ, ຂະຫນາດກະທັດຮັດສໍາລັບການຕິດຕັ້ງພື້ນທີ່ແຄບ

  2.2 ການລະບຸຂະໜາດພອດ

     • M5: M5 × 0.8 ກະທູ້ດີ (ສະເພາະສໍາລັບຕົວແບບ 3FM mini, ການຄວບຄຸມອາກາດນັກບິນຈຸນລະພາກ)

     • 06: G1/8 (PT1/8) ກະທູ້ມາດຕະຖານ

     • 08: G1/4 (PT1/4) ມາດຕະຖານທົ່ວໄປທົ່ວໄປສໍາລັບເຄື່ອງມືອຸດສາຫະກໍາ

  2.3 Function & Thread Suffix

     • L ຕໍ່ທ້າຍ: ມີໂຄງສ້າງລັອກດ້ວຍຕົນເອງສໍາລັບການຖືຄວາມກົດດັນທີ່ຍາວນານ

     • ບໍ່ມີ L: Instant self-reset type, ອັດຕະໂນມັດການບັນເທົາຄວາມກົດດັນຫຼັງຈາກການປ່ອຍ pedal

     • ປະເພດກະທູ້: Blank=PT taper thread; G=ກະທູ້ຂະໜານມາດຕະຖານອັງກິດ; T=NPT ກະທູ້ taper ອາເມຣິກາ

     ຕົວຢ່າງຕົວແບບ: 3F210-08L | G1/4 port aluminium alloy foot valve ມີຟັງຊັນ locking ຕົນເອງ; 3FM210-M5 | M5 ກະທູ້ mini ພລາສຕິກ micro foot valve

  2.4 ຕາຕະລາງການປຽບທຽບຂໍ້ມູນຈໍາເພາະຂອງຊຸດເຕັມ

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

4. ຄວາມແຕກຕ່າງທີ່ເລືອກ: 3F Aluminum Series vs 3FM Mini Plastic Series

5. Functional Distinction: Self-Reset vs Self-locking

     • ປະເພດການຣີເຊັດດ້ວຍຕົນເອງທີ່ບໍ່ແມ່ນ L Instant: pedal rebounds ອັດຕະໂນມັດຫຼັງຈາກການປ່ອຍຕີນ, ຕັດການສະຫນອງອາກາດແລະການປ່ອຍຄວາມກົດດັນຈາກພອດ A. ມັນເປັນປະເພດທົ່ວໄປທີ່ສຸດສໍາລັບການແລ່ນແລະສະຖານະການຄວບຄຸມ intermittent.

     • L ຕໍ່ທ້າຍ ປະເພດການລັອກຕົນເອງ: ກົດຄັ້ງດຽວເພື່ອລັອກ pedal ສໍາລັບການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງແລະຖືຄວາມກົດດັນ; ກົດອີກຄັ້ງເພື່ອປົດລັອກ ແລະປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອ. ອອກແບບພິເສດສໍາລັບຄວາມກົດດັນທີ່ຍາວນານຮັກສາວົງຈອນ pneumatic.

6. ການທົດແທນ & ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

  6.1 ການທົດແທນທີ່ເຂົ້າກັນໄດ້

     ຊຸດ SOLH 3F/3FM ປ່ຽນແທນຊຸດ AirTAC 3F210/3FM210 ເດີມ ແລະແບບທຽບເທົ່າ Xinchang/SOLIH ພາຍໃນປະເທດ, ແລະໂດຍກົງສາມາດຍົກລະດັບ ແລະ ທົດແທນປ່ຽງຕີນຕີນ FV320 ເກົ່າທີ່ມີມິຕິ ແລະ ຄວາມສາມາດເຂົ້າກັນໄດ້.

 6.2 ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     • ການຄວບຄຸມຕີນກະບອກສູບດ່ຽວ: ແຫຼ່ງອາກາດ→ປ່ຽງຕີນ 3F →ກະບອກສູບດຽວ; ກະບອກສູບອັດຕະໂນມັດກັບຄືນແລະປ່ອຍຄວາມກົດດັນໃນເວລາທີ່ pedal ໄດ້ຖືກປ່ອຍອອກມາ, ຮັບຮູ້ການດໍາເນີນງານ intermittent ທີ່ປອດໄພ.

     • Vacuum Suction Cup ການບັນເທົາຄວາມກົດດັນ: ຂັ້ນຕອນການສະຫນອງອາກາດເພື່ອຕັດສູນຍາກາດ; ປ່ອຍ pedal ເພື່ອລະບາຍອາກາດແລະກໍາຈັດການຍຶດເອົາຈອກດູດສໍາລັບການປ່ອຍ workpiece ໄວ.

     • ການຄວບຄຸມການປຸງແຕ່ງອຸດສາຫະກໍາ: ການສະຫຼັບຕີນຄູ່ມືສໍາລັບເຄື່ອງ stamping ຂະຫນາດນ້ອຍ, grinders ແລະ pneumatic fixture clamping ລະບົບ, freeing ມືສໍາລັບການດໍາເນີນງານປະສິດທິພາບ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH 3F/3FM ຊຸດ 3/2 ໂດຍປົກກະຕິປ່ຽງຕີນຕີນປິດປະກອບມີແບບຈໍາລອງການປັບຕົວ / ລັອກດ້ວຍອາລູມິນຽມທີ່ຫນັກແຫນ້ນແລະຕົວແບບພາດສະຕິກທີ່ມີນ້ໍາຫນັກເບົາຂະຫນາດນ້ອຍ. ປະກອບດ້ວຍປະສິດທິພາບການກັນຝຸ່ນ IP54 & splash-proof, ການດໍາເນີນງານໂດຍບໍ່ມີການ lubricate ແລະຄວາມເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ຂອງ AirTAC, ເຂົາເຈົ້າເປັນປ່ຽງສະຫຼັບນິວເມຕິກແບບບໍ່ມີມືມາດຕະຖານສໍາລັບການຄວບຄຸມກະບອກສູບ, breaking ສູນຍາກາດແລະການດໍາເນີນງານເຄື່ອງມືອຸດສາຫະກໍາ.
