ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

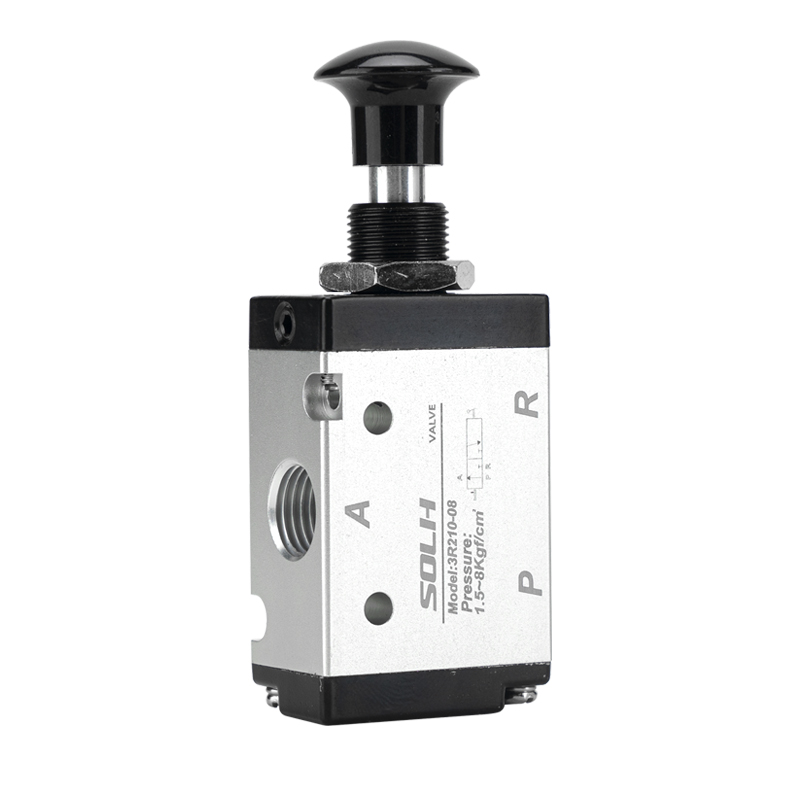

ຊຸດ SOLH 3L ແມ່ນມາດຕະຖານ AirTACປ່ຽງຄວບຄຸມທິດທາງ 3/2 ຄູ່ມື push-pull ກັບການອອກແບບປິດປົກກະຕິ (NC). ມັນໂດຍກົງ switches ວົງຈອນ pneumatic ໂດຍຜ່ານການ axial handle push ແລະດຶງການປະຕິບັດ. ໃນຖານະເປັນອົງປະກອບ pneumatic ຄູ່ມືບໍລິສຸດໂດຍບໍ່ມີແຫຼ່ງຂັບໄຟຟ້າຫຼື pneumatic, ມັນຖືກນໍາໃຊ້ໂດຍສະເພາະກັບການຄວບຄຸມກະບອກສູບດຽວ, ການເປີດວົງຈອນທາງອາກາດ, ການດໍາເນີນງານ jog ແລະລະບົບ interlock ຄວາມປອດໄພຂອງອຸປະກອນ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການ debugging, ການຢຸດສຸກເສີນແລະສະຖານະການການລະເບີດຂອງການເຮັດວຽກ.
1.1 ມາດຕະຖານ 3-Port Interface ຄໍານິຍາມ
• P Port: ພອດ inlet ອາກາດບີບອັດຕົ້ນຕໍ
• ທ່າເຮືອ: ພອດຜົນຜະລິດທີ່ເຮັດວຽກ, ເຊື່ອມຕໍ່ກັບກະບອກສູບດ່ຽວ
• R Port: ພອດສູນຫາຍ, ສະຫນັບສະຫນູນການຕິດຕັ້ງ muffler ສໍາລັບການຫຼຸດຜ່ອນສິ່ງລົບກວນ
• ໂໝດຂັບ: Axial straight manual push-pull operation
• ລັກສະນະໂຄງສ້າງ: ໂຄງສ້າງປະເພດ spool ຄວາມແມ່ນຍໍາ, ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ການກໍ່ສ້າງໃນພາກຮຽນ spring ກົນໄກການປັບອັດຕະໂນມັດອັດຕະໂນມັດ
• ຕັ້ງຄ່າສະຖານະປົກກະຕິ: ພາກຮຽນ spring ພາຍໃນ tightens spool, P inlet ປິດ, A ທີ່ເຮັດວຽກຕິດຕໍ່ສື່ສານກັບພອດ R exhaust ສໍາລັບການບັນເທົາຄວາມກົດດັນ.
• ສະຖານະດຶງເຮັດວຽກ: ດຶງມືຈັບແກນເພື່ອປີ້ນກັບແກນວາວ, P port ຕິດຕໍ່ສື່ສານກັບພອດ A ສໍາລັບການສະຫນອງອາກາດ, ພອດສະຫາຍ R ປິດເພື່ອຂັບການປະຕິບັດກະບອກສູບ.
• ປ່ອຍຣີເຊັດ: ຖອດມືຈັບ, ປ່ຽງປັບອັດຕະໂນມັດໂດຍຜົນບັງຄັບໃຊ້ພາກຮຽນ spring, ຕັດການໄດ້ຮັບອາກາດແລະຄວາມກົດດັນທີ່ເຫຼືອ.
• ເຫດຜົນຫຼັກ: ມາດຕະຖານ NC ປົກກະຕິໂຄງສ້າງປິດທີ່ມີຟັງຊັນການປັບຄູ່ມື, ປະສິດທິຜົນປ້ອງກັນການເຮັດວຽກຜິດພາດແລະການຮັບປະກັນຄວາມປອດໄພຂອງອຸປະກອນ.
1. Coding Logic: 3L [Size Code] 10 - [Port Size] [Thread Type]
|
ພາກສ່ວນລະຫັດ |
ຄໍານິຍາມລະອຽດ |
|
3 ລ |
ຊຸດປ່ຽງປ່ຽງດ້ວຍມື 3/2 ວິທີ |
|
ລະຫັດຂະໜາດ |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
ລະຫັດຄົງທີ່ສໍາລັບການປັບໂຄງສ້າງພາກຮຽນ spring 3/2 |
|
ຂະໜາດຜອດ |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
ປະເພດກະທູ້ |
ເປົ່າ = ກະທູ້ມາດຕະຖານ PT; T=NPT thread; G=G thread |
2. ຮູບແບບທົ່ວໄປຕົ້ນຕໍ
• 3 ລ110-06: G1/8 port, mini size hand pull valve for micro pneumatic systems
• 3 ລ210-08: ພອດ G1/4, ຮູບແບບທົ່ວໄປທີ່ສຸດ, ກົງກັນຢ່າງສົມບູນກັບກະບອກສູບດ່ຽວແບບມາດຕະຖານ
• 3 ລ310-10: ພອດ G3/8, ການອອກແບບການໄຫຼຂະຫນາດໃຫຍ່ສໍາລັບອຸປະກອນກະບອກສູບທີ່ມີແຮງດັນສູງ
• 3 ລ410-15: G1/2 ພອດເຈາະຂະຫນາດໃຫຍ່, ເຫມາະສໍາລັບວົງຈອນ pneumatic ໄຫຼຂະຫນາດໃຫຍ່ທີ່ມີຫນ້າທີ່ຫນັກ
|
ລາຍການພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
|
ກາງເຮັດວຽກ |
ອາກາດບີບອັດການກັ່ນຕອງ (ຄວາມຖືກຕ້ອງຂອງການກັ່ນຕອງ≥40μm) |
|
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ |
0.15～0.8MPa |
|
ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.2MPa |
|
ຊ່ວງອຸນຫະພູມການເຮັດວຽກ |
-20℃～+70 ອົງສາ |
|
ພາຣາມິເຕີການໄຫຼ 3L110-06 |
ພື້ນທີ່ປະສິດທິພາບ 10.2mm², Cv=0.6 |
|
ພາຣາມິເຕີການໄຫຼ 3L210-08 |
ພື້ນທີ່ປະສິດທິພາບ 17.0mm², Cv=1.0 |
|
ພາຣາມິເຕີການໄຫຼ 3L310-10 |
ພື້ນທີ່ປະສິດທິພາບ 28.0mm², Cv=1.65 |
|
ຄວາມຕ້ອງການການລະບາຍນ້ໍາ |
ການອອກແບບທີ່ບໍ່ມີທາດແຫຼວທີ່ມີທາດເຫຼັກ (ເລືອກສໍາລັບເງື່ອນໄຂພິເສດ) |
|
ວິທີການຕິດຕັ້ງ |
ການຕິດຕັ້ງກະດານ / ການຕິດຕັ້ງພື້ນຖານ, ການຕິດຕັ້ງແບບຄົງທີ່ຫຼາຍຕໍາແຫນ່ງ |
|
ວັດສະດຸຮ່າງກາຍ |
ໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ |
• Pure Manual Explosion-Proof Safety Design: ບໍ່ມີອົງປະກອບໄຟຟ້າ ແລະແຫຼ່ງຄວບຄຸມອາກາດ, ບໍ່ມີຄວາມສ່ຽງຕໍ່ spark. ເຫມາະສໍາລັບການຢຸດສຸກເສີນ, ການດີບັກອຸປະກອນ ແລະສະພາບແວດລ້ອມຂີ້ຝຸ່ນລະເບີດທີ່ມີຄວາມປອດໄພໃນການປະຕິບັດງານສູງ.
• ການປະຕິບັດການຍູ້-ດຶງແກນປະຢັດແຮງງານ: ການກະ ທຳ ຈັບເສັ້ນກົງດ້ວຍ ຄຳ ຕິຊົມທີ່ຊັດເຈນແລະການປີ້ນຄືນທີ່ຄົມຊັດ, ຄວາມຮູ້ສຶກຂອງມືທີ່ ໝັ້ນ ຄົງແລະບໍ່ງ່າຍທີ່ຈະຕິດ.
• Spring Automatic Reset & NC ຄວາມປອດໄພ: ຄ່າເລີ່ມຕົ້ນປົກກະຕິປິດລັດ, ອັດຕະໂນມັດປັບແລະຕັດການສະຫນອງອາກາດຫຼັງຈາກປ່ອຍຕົວຈັບ, ປະສິດທິຜົນຫຼີກເວັ້ນການປະຕິບັດຢ່າງຕໍ່ເນື່ອງທີ່ເກີດຈາກ misoperation.
• ໂຄງສ້າງກະທັດຮັດ ແລະທົນທານ: ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມປະສົມປະສານກັບການອອກແບບ spool ຕ່ໍາ friction, ການຜະນຶກເຂົ້າກັນທີ່ເຊື່ອຖືໄດ້, ການຕໍ່ຕ້ານການສວມໃສ່ແລະຊີວິດການບໍລິການຍາວ.
• ການຈັບຄູ່ກະບອກສູບດ່ຽວແບບມືອາຊີບ: 3/2 ວິທີການອຸທິດຕົນຕາມເຫດຜົນວົງຈອນອາກາດ, ປັບຕົວຢ່າງສົມບູນກັບພາກຮຽນ spring ກັບຄືນກະບອກສູບດຽວເຊັ່ນ: clamping ແລະ ejection ກົນໄກ.
• ຄວາມເຂົ້າກັນໄດ້ສູງ & ສາມາດແລກປ່ຽນກັນໄດ້: ຂະໜາດການຕິດຕັ້ງທີ່ສອດຄ້ອງກັບປ່ຽງຄວບຄຸມນິວເມຕິກຊຸດ 3A, ຮອງຮັບການປ່ຽນແທນໂດຍກົງ ແລະປ່ຽນໂໝດຄວບຄຸມດ້ວຍມື/ນິວເມຕິກ.
• ການຄວບຄຸມຄູ່ມືຂອງກະບອກສູບດຽວປະຕິບັດສໍາລັບການ clamping, ejection ແລະລະບົບການເຄື່ອນໄຫວກັບຄືນພາກຮຽນ spring
• ການຄວບຄຸມການເປີດ-ປິດວົງຈອນນິວເມຕິກ, ການແກ້ໄຂອຸປະກອນການ jog debugging ແລະສະຫຼັບຄວາມປອດໄພບໍາລຸງຮັກສາ
• ການຄວບຄຸມ pneumatic ຄູ່ມືສໍາລັບເຂດການລະເບີດ, ສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ບໍ່ມີພະລັງງານແລະຂີ້ຝຸ່ນ
• ລະບົບເຫດຜົນທາງນິວເມຕິກທີ່ຈັບຄູ່ກັບປ່ຽງນິວເມຕິກ 3A ສໍາລັບການຄວບຄຸມດ້ວຍມື / ນິວເມຕິກ
ຊຸດ SOLH 3L ເປັນແບບ 3/2 ແບບ NC ປົກກະຕິປິດວາວ push-pull ຄູ່ມືດ້ວຍການປັບອັດຕະໂນມັດພາກຮຽນ spring. ມັນເປັນອົງປະກອບການຄວບຄຸມຄູ່ມືມາດຕະຖານທີ່ຫນາແຫນ້ນ, ປອດໄພແລະທົນທານທີ່ຖືກອອກແບບມາເປັນພິເສດສໍາລັບລະບົບທໍ່ສູບລົມແບບກະບອກດຽວ.
