3V Series 3/2 Way Pneumatic Solenoid Valve | Direct & Pilot ດໍາເນີນການ NC/NO Control Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ການໂຕ້ຕອບໂຄງສ້າງ

     ຊຸດ SOLH 3V ແມ່ນມາດຕະຖານປ່ຽງ solenoid ຄວບຄຸມທາງໄຟຟ້າ 3/2 ວິທີ ມີຢູ່ໃນການສະແດງໂດຍກົງ ແລະປະຕິບັດການນັກບິນ ໂຄງສ້າງ. ອອກແບບສະເພາະສໍາລັບການຄວບຄຸມກະບອກສູບດຽວ, ການສະຫຼັບວົງຈອນ pneumatic ແລະລະບົບສູນຍາກາດ, ມັນສະຫນອງສອງການຕັ້ງຄ່າຫຼັກ: ປົກກະຕິປິດ (NC) ແລະປົກກະຕິເປີດ (NO). ດ້ວຍຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທີ່ທົນທານ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ການຕອບສະຫນອງໄວແລະການເລີ່ມຕົ້ນຄວາມກົດດັນສູນທາງເລືອກ, ມັນເຮັດຫນ້າທີ່ເປັນວາວຄວບຄຸມມາດຕະຖານທົ່ວໄປສໍາລັບລະບົບອັດຕະໂນມັດ pneumatic ຂະຫນາດນ້ອຍ.

  1.1 ມາດຕະຖານ 3/2 Way Port Definition

     • P Port: ຊ່ອງສຽບອາກາດຕົ້ນຕໍ

     • ທ່າເຮືອ: ພອດເຮັດວຽກ, ເຊື່ອມຕໍ່ກັບກະບອກສູບລົມແບບດ່ຽວ ຫຼືຫົວດູດສູນຍາກາດ.

     • R Port: ພອດລະບາຍອາກາດ, ຕິດຕັ້ງ muffler ສໍາລັບການຫຼຸດຜ່ອນສຽງ

  1.2 Drive & ການຈັດປະເພດໂຄງສ້າງ

     • ໂໝດຂັບ: ແມ່ເຫຼັກໄຟຟ້າໂດຍກົງ / ການທົດລອງ - ປະຕິບັດທາງເລືອກ

     • ປະເພດຊຸດ: ການສະແດງໂດຍກົງ (3V1/3V2); ປະຕິບັດການນັກບິນ (3V100/3V200/3V300)

     • ວັດສະດຸຮ່າງກາຍ: ໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ນ້ໍາຫນັກເບົາແລະທົນທານ

2. ຫຼັກການການເຮັດວຽກຂອງ 3/2 Way Valve

     ຊຸດ 3V ຮັບຮອງເອົາການອອກແບບການຄວບຄຸມແບບທໍ່ດຽວ, ແບ່ງອອກເປັນປະເພດ NC ແລະ NO ທີ່ມີເຫດຜົນການເຮັດວຽກທີ່ເປັນເອກະລາດຢ່າງສົມບູນ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບກະບອກສູບປັບອັດຕະໂນມັດແລະການຄວບຄຸມວົງຈອນສູນຍາກາດ.

  2.1 ປົກກະຕິປິດ (NC) – ປະເພດທົ່ວໄປທີ່ສຸດ

  ຮູບແບບທີ່ນຳໃຊ້ໄດ້: 3V110, 3V210, 3V310

     • ປິດ​ເປີດ​ການ​ຕັ້ງ​ຄ່າ​ສະ​ຖາ​ນະ​ການ​: Spring reset seals P inlet port; Port A ຕິດຕໍ່ສື່ສານກັບ Port R ສໍາລັບໄອເສຍ, ບໍ່ມີຄວາມກົດດັນຜົນຜະລິດ.

     • ເປີດໃຊ້ສະຖານະເຮັດວຽກ: ຜົນບັງຄັບໃຊ້ແມ່ເຫຼັກໄຟຟ້າດຶງແກນວາວເພື່ອສະຫຼັບ; P inlet ເຊື່ອມຕໍ່ກັບພອດເຮັດວຽກສໍາລັບການສະຫນອງອາກາດ; ຜອດໄອເສຍ R ປິດເຕັມແລ້ວ.

  2.2 ປະເພດ Open (NO) ປົກກະຕິ

  ຮູບແບບທີ່ນຳໃຊ້ໄດ້: 3V120, 3V220, 3V320

     • ປິດ​ເປີດ​ການ​ຕັ້ງ​ຄ່າ​ສະ​ຖາ​ນະ​ການ​: P inlet ຕິດຕໍ່ສື່ສານກັບພອດເຮັດວຽກສໍາລັບການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງ; ຜອດໄອເສຍ R ປິດ.

     • ເປີດໃຊ້ສະຖານະເຮັດວຽກ: P inlet port ແມ່ນ sealed; ພອດເຮັດວຽກຕິດຕໍ່ສື່ສານກັບພອດ R ສໍາລັບການບັນເທົາຄວາມກົດດັນແລະການລະບາຍອາກາດ.

3. ການຈັດປະເພດຊຸດ & ຕົວກໍານົດການສະເພາະ

  3.1 ຊຸດການສະແດງໂດຍກົງ (3V1 / 3V2) – Zero Pressure Startup

  ຂໍ້ໄດ້ປຽບຫຼັກ: ສະ​ຫນັບ​ສະ​ຫນູນ 0MPa ການ​ເລີ່ມ​ຕົ້ນ​ຄວາມ​ກົດ​ດັນ​ສູນ​, ຄວາມ​ໄວ​ຕອບ​ສະ​ຫນອງ ultra ໄວ (＜0.05s), ການປະຕິບັດທີ່ຫມັ້ນຄົງສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂອງຄວາມກົດດັນຕ່ໍາແລະສູນຍາກາດ.

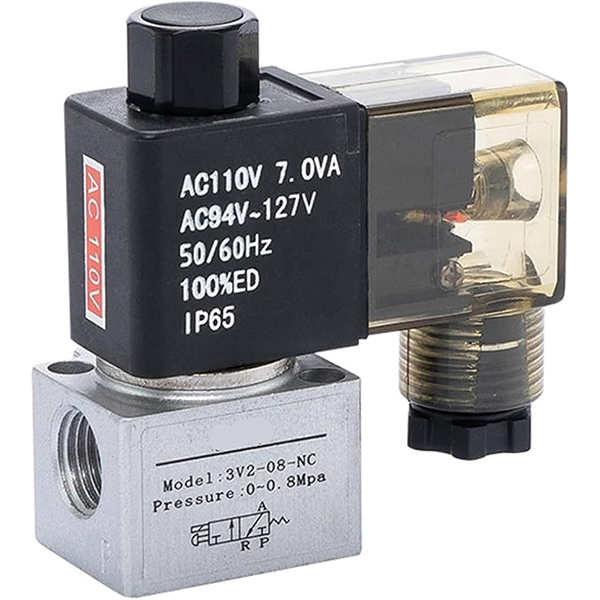

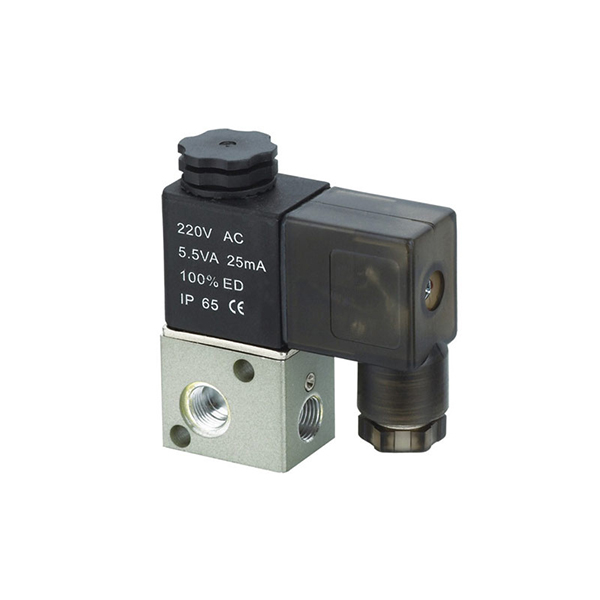

  • 3V1 Micro Series

￮ ຂະໜາດຜອດ: M5, G1/8 (06)

￮ ພື້ນທີ່ໄຫຼ: 10.2 mm² (CV=0.6)

￮ ຮູບແບບປົກກະຕິ: 3V1-06, 3V1-M5

  • 3V2 Mini Series

￮ ຂະໜາດຜອດ: G1/8 (06), G1/4 (08)

￮ ພື້ນທີ່ໄຫຼ: 17.0 mm² (CV=1.0)

  3.2 ຊຸດປະຕິບັດການນັກບິນ (3V100 / 3V200 / 3V300) – ກະແສຂະຫນາດໃຫຍ່

  ຂໍ້ໄດ້ປຽບຫຼັກ: ຄວາມອາດສາມາດໄຫຼຂະຫນາດໃຫຍ່ແລະການບໍລິໂພກພະລັງງານຕ່ໍາ; ຕ້ອງການຄວາມກົດດັນການເລີ່ມຕົ້ນຕໍາ່ສຸດທີ່ສໍາລັບການສະຫຼັບທີ່ຫມັ້ນຄົງ, ເຫມາະສົມສໍາລັບວົງຈອນ pneumatic ຄວາມກົດດັນມາດຕະຖານ.

  • ຊຸດ 3V100: ຂະໜາດພອດ M5, G1/8 (06)

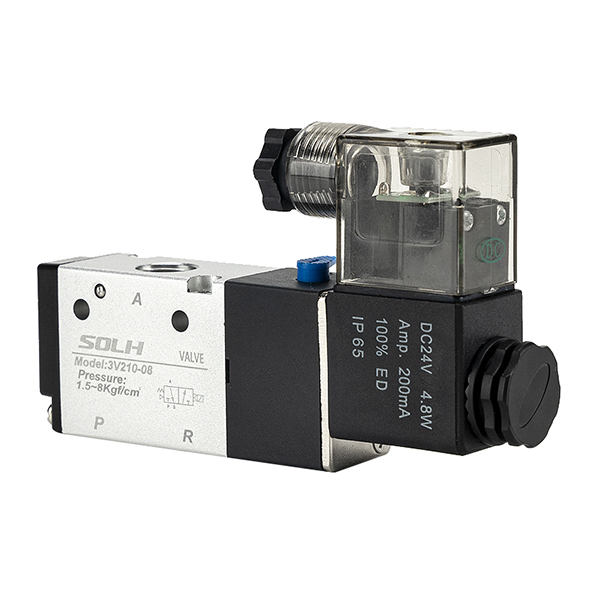

  • 3V200 Universal Series

￮ ຂະໜາດຜອດ: G1/4 (08)

￮ ພື້ນທີ່ໄຫຼ: 17.0 mm² (CV=1.0)

￮ ຮູບແບບປົກກະຕິ: 3V210-08

  • ຊຸດການໄຫຼຂະຫນາດໃຫຍ່ 3V300

￮ ຂະໜາດຜອດ: G3/8 (10)

￮ ພື້ນທີ່ໄຫຼ: 28.0 mm² (CV=1.65)

4. ຕື່ມກົດລະບຽບການເຂົ້າລະຫັດແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

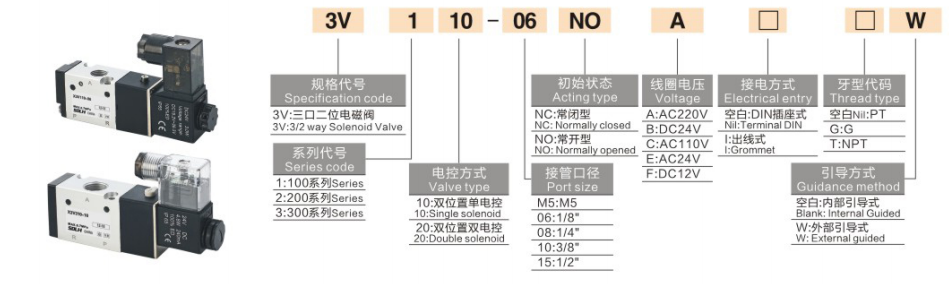

  1. Coding Logic: 3V [Series Code] [Function Code] - [Port Size] [Voltage Code] [Wiring Code]

 2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • 3V210-08-B: 3/2 way, ປະເພດ NC, G1/4 port, DC24V, DIN socket connection

     • 3V1-06-A: 3/2 ທາງ, ປະເພດ NC, G1/8 ພອດ, AC220V

5. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

6. ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     • ອອກແບບ 3/2 ແບບພິເສດ: ຈັບຄູ່ກັນຢ່າງສົມບູນແບບກັບກະບອກສູບພາກຮຽນ spring-return ດຽວ, ສະເພາະສໍາລັບ clamping, jacking ແລະ reset pneumatic ປະຕິບັດ.

     • ໂໝດເຮັດວຽກສອງເທົ່າ: ທາງເລືອກປິດປົກກະຕິ (ການປິດການເປີດຄືນໃໝ່) ແລະປະເພດເປີດປົກກະຕິ (ປິດການເຮັດວຽກ) ເພື່ອປັບຕົວເຂົ້າກັບເຫດຜົນຂອງຂະບວນການທີ່ຫຼາກຫຼາຍ.

     • ທາງເລືອກ Dual Drive: ປະເພດການສະແດງໂດຍກົງຮອງຮັບການເລີ່ມຕົ້ນທີ່ມີຄວາມກົດດັນສູນສໍາລັບສະຖານະການສູນຍາກາດ / ຄວາມກົດດັນຕ່ໍາ; ປະເພດທົດລອງປະຕິບັດການຮັບຮູ້ການໄຫຼຂະຫນາດໃຫຍ່ແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງພະລັງງານຕ່ໍາ.

     • ກະທັດຮັດ & ທົນທານ: ໂຄງສ້າງແບບປະສົມປະສານ mini, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ຊີວິດການບໍລິການຍາວແລະການອອກແບບທີ່ບໍ່ມີການຫລໍ່ລື່ນ.

     • ການຕັ້ງຄ່າໄຟຟ້າແບບຍືດຫຍຸ່ນ: ຄວາມຈໍາເພາະຂອງແຮງດັນຫຼາຍ (AC220V / 110V / 24V, DC24V / 12V) ແລະໂຫມດສາຍສາຍສອງຕອບສະຫນອງຄວາມຕ້ອງການທີ່ກົງກັນທົ່ວໂລກ.

     • ຄວາມເຂົ້າກັນໄດ້ສູງ: ຂະຫນາດການຕິດຕັ້ງດຽວກັນກັບປ່ຽງຄວບຄຸມ 3A pneumatic ແລະປ່ຽງດຶງມື 3L, ສະຫນັບສະຫນູນການທົດແທນແລະການຍົກລະດັບໂດຍກົງ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການ​ຄວບ​ຄຸມ​ອັດ​ຕະ​ໂນ​ມັດ​ຂອງ​ກະ​ບອກ​ສູບ​ປະ​ຕິ​ບັດ​ດຽວ (clamping​, jacking​, ກົນ​ໄກ​ການ​ປັບ​ພາກ​ຮຽນ spring​)

     • ເຄື່ອງກໍາເນີດສູນຍາກາດແລະການສະຫຼັບລະບົບ nozzle suction ສູນຍາກາດ (ປະເພດການປະຕິບັດໂດຍກົງສະຫນັບສະຫນູນການຄວບຄຸມຄວາມກົດດັນທາງລົບ)

     • ການ​ຄວບ​ຄຸມ​ການ​ເປີດ​ປິດ​ວົງ​ຈອນ​ນິວ​ເມ​ຕິກ​, ການ​ຕິດ​ຕໍ່​ກັນ​ຄວາມ​ປອດ​ໄພ​ຂອງ​ອຸ​ປະ​ກອນ​, ການ​ດໍາ​ເນີນ​ງານ​ການ​ເຄື່ອນ​ໄຫວ​ຂະ​ຫນາດ​ນ້ອຍ actuator​

     • ການທົດແທນໂດຍກົງສໍາລັບປ່ຽງຄວບຄຸມອາກາດ 3A ແລະປ່ຽງປະຕິບັດການດ້ວຍມື 3L ໃນລະບົບນິວເມຕິກມາດຕະຖານ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH 3V ແມ່ນວາວທິດທາງແມ່ເຫຼັກໄຟຟ້າແບບ 3/2 ມາດຕະຖານທີ່ມີໂຫມດສອງ NC / NO ແລະໂຄງສ້າງໄດສອງແບບໂດຍກົງ / ທົດລອງ, ນໍາໃຊ້ຢ່າງເປັນມືອາຊີບກັບໄດກະບອກສູບດຽວແລະການຄວບຄຸມວົງຈອນສູນຍາກາດ, ຮັບໃຊ້ເປັນອົງປະກອບຄວບຄຸມຫຼັກສໍາລັບລະບົບອັດຕະໂນມັດ pneumatic ຂະຫນາດນ້ອຍ.
