4A Series 5/2 & 5/3 Way Pneumatic Control Valve | ວາວທິດທາງປະຕິບັດການທາງອາກາດບໍລິສຸດ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH 4A ແມ່ນມາດຕະຖານ AirTAC5/2 way & 5/3 way ປ່ຽງຄວບຄຸມທິດທາງ pneumatic ພາຍນອກ, ຖືເປັນລຸ້ນ pneumatic ອັນບໍລິສຸດຂອງປ່ຽງ solenoid ຊຸດ 4V. ຂັບເຄື່ອນຢ່າງເຕັມສ່ວນໂດຍສັນຍານທາງອາກາດໂດຍບໍ່ມີອົງປະກອບໄຟຟ້າຫຼືທໍ່ແມ່ເຫຼັກໄຟຟ້າ, ມັນສະຫນອງການປະຕິບັດການສະຫຼັບນິວເຄຼຍທີ່ປອດໄພພາຍໃນ. ອອກແບບມາເພື່ອປ້ອງກັນການລະເບີດ, ບໍ່ພະລັງງານ ແລະຄວາມປອດໄພ interlock pneumatic circuits, ມັນມີໂຄງສ້າງປະເພດ spool, sealing ທີ່ເຊື່ອຖືໄດ້ແລະຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ບັນລຸຄວາມເຂົ້າກັນໄດ້ທີ່ສົມບູນແບບແລະ interchangeability ກັບ mainstream 4V series valves.

  1.1 ມາດຕະຖານ 5-Port Interface ຄໍານິຍາມ

     • P Port: ພອດ inlet ອາກາດບີບອັດຕົ້ນຕໍ

     • ຜອດເຮັດວຽກ A/B: ພອດອອກສໍາລັບການເຊື່ອມຕໍ່ກະບອກສູບ double-acting ເພື່ອຄວບຄຸມການຂະຫຍາຍແລະການຖອນຄືນ

     • R/S Exhaust Ports: ພອດລະບາຍອາກາດບັນເທົາຄວາມກົດດັນ, ເຫມາະສົມກັບການຕິດຕັ້ງ muffler ມາດຕະຖານ

     • ໂໝດຂັບ: ການຄວບຄຸມ pneumatic ພາຍນອກ, ການປ້ອນສັນຍານທາງອາກາດຈາກພອດການຄວບຄຸມສອງຝ່າຍ

     • ຄຸນນະສົມບັດໂຄງສ້າງ: ການອອກແບບ spool slide precision, ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທົນທານ, ປະສິດທິພາບການຜະນຶກທີ່ຫມັ້ນຄົງແລະຍາວນານ

2. 5/2 Way Pneumatic Control Valve (ການປີ້ນກັບພື້ນຖານ)

  2.1 ການຄວບຄຸມລົມດຽວ (4A110/210/310/410)

     • ຫຼັກການການເຮັດວຽກ: ຄວາມກົດດັນອາກາດນໍາໃຊ້ໃນຫນຶ່ງຂ້າງພອດການຄວບຄຸມສໍາລັບການປີ້ນວາວ; ປັບອັດຕະໂນມັດພາກຮຽນ spring ຫຼັງຈາກການປ່ອຍຄວາມກົດດັນ.

     • ລັກສະນະຫຼັກ: ການອອກແບບຣີເຊັດທີ່ບໍ່ປອດໄພດ້ວຍການຕັດອອກອາກາດ, ໂຄງປະກອບການງ່າຍດາຍແລະຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານສູງ.

     • ຕົວແບບທົ່ວໄປ: 4A210-08 (ພອດ G1/8, ການຄວບຄຸມທາງອາກາດດຽວ, 5/2 ທາງ)

  2.2 Double Pneumatic Control (4A120/220/320/420)

     • ຫຼັກການການເຮັດວຽກ: ຄວາມກົດດັນສະຫຼັບຂອງທ່າເຮືອຄວບຄຸມທາງອາກາດສອງຝ່າຍ; no reset ພາກຮຽນ spring, ຮັກສາຕໍາແຫນ່ງປ່ຽງໃນປະຈຸບັນຫຼັງຈາກອາກາດຕັດກັບຟັງຊັນ latching ຄວາມຈໍາ.

     • ລັກສະນະຫຼັກ: ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງ, ການປະຕິບັດການປະຫຍັດພະລັງງານ (ບໍ່ມີການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງທີ່ຕ້ອງການ), ການຖືຕໍາແຫນ່ງທາງອາກາດທີ່ຫມັ້ນຄົງ.

     • ຕົວແບບທົ່ວໄປ: 4A220-08 (G1/8 port, double air control, 5/2 way)

3. 5/3 Way Double Pneumatic Control Valve (Precision Intermediate Control)

  ທັງຫມົດ 5/3 way 4A series model (4A130/230/330/430) ຮັບຮອງເອົາການຄວບຄຸມ pneumatic double, ໂດຍມີສາມຫນ້າທີ່ຕໍາແຫນ່ງກາງເປັນມືອາຊີບເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການຄວບຄຸມ pneumatic ກ້າວຫນ້າ.

     • ສູນປິດ (ປະເພດ C): ທຸກພອດປິດຢ່າງສົມບູນຢູ່ທີ່ຕໍາແຫນ່ງກາງ. ຮັບຮູ້ການລັອກກະບອກສູບ, ຖືຄວາມກົດດັນແລະການປ້ອງກັນການລົ້ມລົງສໍາລັບສະຖານີຕັ້ງແລະ susppended.

     • ສູນລະບາຍອາກາດ (ປະເພດ E): ຜອດເຮັດວຽກ A/B ຕິດຕໍ່ສື່ສານກັບພອດໄອເສຍຢູ່ທີ່ຕໍາແຫນ່ງກາງ. ລະບົບປ່ອຍຄວາມກົດດັນຢ່າງສົມບູນ, ເຮັດໃຫ້ກະບອກສູບຟລີລອຍ, ການດີບັກຄູ່ມືແລະການປ້ອງກັນຄວາມປອດໄພຂອງອຸປະກອນ.

     • ສູນຄວາມດັນ (ປະເພດ P): P air inlet ຕິດຕໍ່ສື່ສານກັບທັງສອງພອດ A/B ຢູ່ຕໍາແໜ່ງກາງ. ແປງກະບອກສູບ double-acting ເປັນຜົນຜະລິດທີ່ສະແດງຜົນດຽວ, ເຫມາະສົມສໍາລັບການຍຶດ synchronous ແລະການຄວບຄຸມການດຸ່ນດ່ຽງຜົນບັງຄັບໃຊ້.

4. ມາດຕະຖານການເຂົ້າລະຫັດແບບຈໍາລອງ & ຮູບແບບທົ່ວໄປ

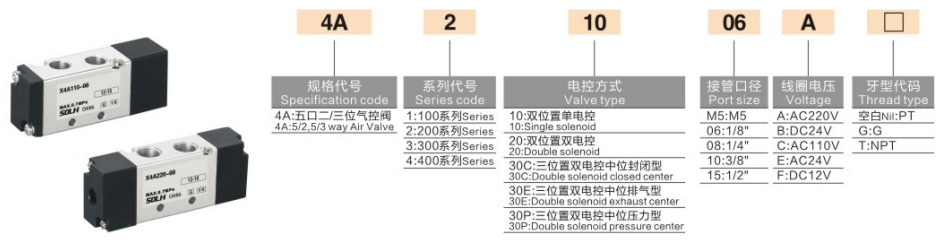

 1. Coding Logic: 4A [Size Code] [Control/Middle Function Code] - [Port Size]

  2.ຕົວແບບທົ່ວໄປຕົ້ນຕໍ

     • 4A210-08: ການຄວບຄຸມ pneumatic ດຽວ, 5/2 ວິທີການ, G1/4 ພອດ

     • 4A220-08: Double pneumatic control, 5/2 way, G1/4 port

     • 4A230C-08: Double pneumatic control, 5/3 way ປິດສູນ, G1/4 port

     • 4A310-10: ການຄວບຄຸມ pneumatic ດຽວ, 5/2 ວິທີການ, G3/8 ພອດໄຫຼຂະຫນາດໃຫຍ່

5. ພາຣາມິເຕີທາງວິຊາການຫຼັກ Universal (ມາດຕະຖານ AirTAC)

6. ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     • ຫຼັກຖານສະແດງການລະເບີດພາຍໃນ ແລະປອດໄພ: ໂຄງສ້າງ pneumatic ບໍລິສຸດໂດຍບໍ່ມີອົງປະກອບໄຟຟ້າແລະ sparks. ສາມາດປັບຕົວໄດ້ຢ່າງສົມບູນກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຂີ້ຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ, ໄວໄຟ ແລະລະເບີດ, ຮັບຮູ້ການດໍາເນີນງານທີ່ປອດໄພບໍ່ມີຄວາມສ່ຽງ.

     • Dual Control ຟັງຊັນຫນ່ວຍຄວາມຈໍາ: ຮູບແບບການຄວບຄຸມສອງທໍ່ pneumatic ຮັກສາຕໍາແຫນ່ງວາວຫຼັງຈາກການຕັດອອກອາກາດ, ສະຫນັບສະຫນູນການວາງຕໍາແຫນ່ງແລະຄວາມກົດດັນທີ່ຍາວນານໂດຍບໍ່ມີການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງ, ການປະຫຍັດພະລັງງານແລະຄວາມຫມັ້ນຄົງ.

     • ຟັງຊັນກາງສາມຕຳແໜ່ງທີ່ຫຼາກຫຼາຍ: ມາພ້ອມກັບ C/E/P ສາມໂຫມດກາງເພື່ອປົກປິດການລັອກກະບອກສູບ, ການບັນເທົາຄວາມກົດດັນແບບລອຍຕົວແບບບໍ່ມີຕົວລອຍ ແລະຄວາມຕ້ອງການສະຖຽນລະພາບຄວາມກົດດັນທີ່ຍຶດຕິດ.

     • 100% Universal Interchangeability: ຂະຫນາດການຕິດຕັ້ງທີ່ສອດຄ່ອງແລະຕົວກໍານົດການໄຫຼເຂົ້າກັບປ່ຽງ solenoid ຊຸດ 4V, ເຮັດໃຫ້ການທົດແທນໂດຍກົງແລະການຍົກລະດັບລະບົບການຄວບຄຸມໄຟຟ້າໄປສູ່ລະບົບ pneumatic ບໍລິສຸດ.

     • ປະສິດທິພາບຄົງທີ່ & ທົນທານ: ໂຄງສ້າງ spool ຄວາມແມ່ນຍໍາທີ່ມີຄວາມຕ້ານທານຕໍ່ friction ຕ່ໍາ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ຄວາມແຫນ້ນຂອງອາກາດທີ່ດີເລີດແລະຊີວິດການບໍລິການທີ່ຍາວນານກັບການດໍາເນີນງານທີ່ບໍ່ມີນໍ້າມັນ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການຄວບຄຸມການປີ້ນກັບທໍ່ນິວເມຕິກກະບອກສູບສອງກະບອກ ແລະລະບົບການປິດກັ້ນຄວາມປອດໄພຂອງອຸປະກອນ

     • ເຂດປ້ອງກັນການລະເບີດ, ອຸປະກອນທີ່ບໍ່ໃຊ້ພະລັງງານ, ການຂຸດຄົ້ນບໍ່ແຮ່, ສານເຄມີແລະການເຄືອບອຸດສາຫະກໍາວົງຈອນຄວບຄຸມ pneumatic

     • ວົງຈອນນິວເມຕິກຄວາມປອດໄພຮຽກຮ້ອງໃຫ້ມີການປັບຕັດອອກອາກາດຫຼືການຖືຕໍາແຫນ່ງໃນໄລຍະຍາວ

     • ລະບົບເຫດຜົນທາງນິວເມຕິກທີ່ບໍລິສຸດປະກອບດ້ວຍປ່ຽງມື, ປ່ຽງຄວບຄຸມກົນຈັກແລະປ່ຽງເດີນທາງ pneumatic

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

  ຊຸດ SOLH 4A ແມ່ນວາວຄວບຄຸມທິດທາງປອດບໍລິສຸດ 5/2 & 5/3 ທົ່ວໄປທີ່ມີການຄວບຄຸມອາກາດດຽວ / ຄູ່ແລະສາມຫນ້າທີ່ກາງ C / E / P. ປະກອບດ້ວຍຄວາມປອດໄພພາຍໃນແລະຂະຫນາດທີ່ສາມາດແລກປ່ຽນກັນໄດ້ຊຸດ 4V, ມັນເປັນອົງປະກອບຫຼັກທີ່ຕ້ອງການສໍາລັບວົງຈອນຄວບຄຸມການລະເບີດ, ບໍ່ແມ່ນໄຟຟ້າແລະຄວາມປອດໄພສູງ.
