4F Series 5/2 Way Foot Pedal Valve | Direct Acting ເຕັມ Aluminum Pneumatic Foot Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນທີ່ເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ສໍາລັບ AirTAC 4F Series Foot Valve

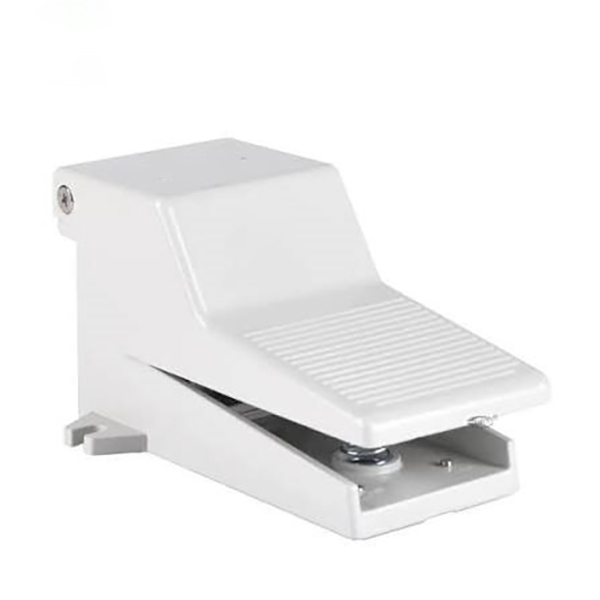

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH 4F ເປັນມືອາຊີບ5/2 way pneumatic foot pedal valve directional ເຂົ້າກັນໄດ້ຢ່າງສົມບູນແບບ ແລະສາມາດປ່ຽນໄດ້ກັບຊຸດ AirTAC 4F ທັງໝົດ. ການຮັບຮອງເອົາຮ່າງກາຍຂອງໂລຫະປະສົມອາລູມິນຽມທີ່ຫລໍ່ລື່ນເຕັມທີ່ແລະ pedal ຕີນຫນາບໍ່ເລື່ອນທີ່ມີໂຄງສ້າງການປັບພາກຮຽນ spring ໂດຍກົງ, ມັນຖືກອອກແບບມາເປັນພິເສດສໍາລັບກະບອກສູບ double-acting ຄວບຄຸມໄປຂ້າງຫນ້າແລະປີ້ນກັບກັນ. ຊຸດເຕັມກວມເອົາສີ່ປະເພດທີ່ສາມາດຕັ້ງຄ່າໄດ້: ການຕັ້ງຄ່າມາດຕະຖານດ້ວຍຕົນເອງ, L ລັອກດ້ວຍຕົນເອງດ້ວຍກົນຈັກ, ການປົກຫຸ້ມຂອງຄວາມປອດໄພ G, ແລະການລວມ LG locking + ກອງ. ມັນສາມາດທົດແທນປ່ຽງ solenoid ດ້ວຍຕົນເອງສໍາລັບການເລີ່ມຕົ້ນ - ຢຸດອຸປະກອນແລະການປ່ຽນທິດທາງ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນເຄື່ອງມື, stamping, riveting ແລະສະຖານະການຄວບຄຸມ pneumatic ອຸດສາຫະກໍາ.

  1.1 Core 5/2 Way Air Circuit Logic

     • ຄໍານິຍາມຂອງທ່າເຮືອອາກາດ: P (ຊ່ອງສຽບອາກາດຕົ້ນຕໍ), A/B (ຊ່ອງສຽບເຮັດວຽກຄູ່), R1/R2 (ພອດໄອເສຍເອກະລາດສອງເທົ່າ)

     • ສະພາບປົກກະຕິ (ປ່ອຍຕົວ Pedal): P ເຊື່ອມຕໍ່ກັບ B ສໍາລັບການສະຫນອງອາກາດ; A ເຊື່ອມຕໍ່ກັບ R1 ສໍາລັບໄອເສຍ, ກະບອກສູບ retracts ແລະ reset

     • ສະຖານະເຮັດວຽກ (ກົດpedal): P ເຊື່ອມຕໍ່ກັບ A ສໍາລັບການສະຫນອງອາກາດ; B ເຊື່ອມຕໍ່ກັບ R2 ສໍາລັບໄອເສຍ, ກະບອກສູບຂະຫຍາຍແລະດໍາເນີນການ

     • ປະເພດມາດຕະຖານທີ່ບໍ່ແມ່ນ L: ການຟື້ນຕົວຂອງພາກຮຽນ spring ທັນທີຫຼັງຈາກການປົດປ່ອຍຕີນສໍາລັບການ jog intermittent ການຄວບຄຸມ

     • L ປະເພດການລັອກ: ກົດຄັ້ງດຽວເພື່ອລັອກຕໍາແຫນ່ງແລະຮັກສາຄວາມກົດດັນອາກາດ; ກົດອີກຄັ້ງເພື່ອປົດລັອກ ແລະຣີເຊັດການບັນເທົາຄວາມກົດດັນ

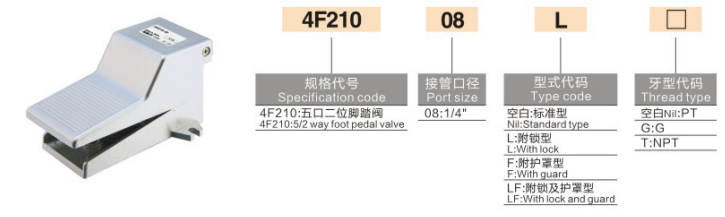

2. Model Coding Rules & Suffix Definition

     ເຫດຜົນການຂຽນລະຫັດ: 4F210 - [ຂະຫນາດພອດ] + [Function Suffix] - [ປະເພດກະທູ້]

  2.1 ຮູບແບບພື້ນຖານ & ຂະໜາດພອດ

     • 4F210: Universal mainstream 5/2 way foot valve base body

     • 06: G1/8 (PT1/8) ພອດກະທູ້

     • 08: G1/4 (PT1/4) ຂໍ້ມູນສະເພາະທົ່ວໄປຂອງກະແສຫຼັກ

 2.2 ຄູ່ມືການເລືອກ Suffix ຟັງຊັນຫຼັກ

  2.3 ປະເພດກະທູ້ Suffix

     • ຫວ່າງ: PT taper thread (ມາດຕະຖານມາດຕະຖານ)

     • G: ກະທູ້ຂະໜານ G ມາດຕະຖານອັງກິດ

     • T: NPT American standard taper thread

  ຕົວຢ່າງຕົວແບບ: 4F210-08 | G1/4 ມາດຕະຖານຕົນເອງປັບປ່ຽງຕີນ; 4F210-08LG | G1/4 ປ່ຽງຕີນ locking ຕົນເອງມີຝາປ້ອງກັນຄວາມປອດໄພ

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

4. ຄວາມແຕກຕ່າງທີ່ເລືອກ: 4F 5/2 Way vs 3F 3/2 ທາງຕີນວາວ

5. ຂໍ້ໄດ້ປຽບຫຼັກໂຄງສ້າງ

     • ການອອກແບບທໍ່ລະບາຍອາກາດແບບເອກະລາດສອງເທົ່າ: ມີສອງຮູລະບາຍອາກາດທີ່ແຍກຕ່າງຫາກເພື່ອຮັບປະກັນການລະບາຍອາກາດກ້ຽງໃນລະຫວ່າງການປີ້ນກະບອກສູບ, ການຕອບສະຫນອງການປະຕິບັດໄວແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງໂດຍບໍ່ມີການ lag.

     • Anti-Slip Heavy-duty Pedal: Roller textured pedal surface ເພີ່ມທະວີ friction ປະສິດທິພາບ, ປ້ອງກັນ slipping ໃນໄລຍະການໂຫຼດສູງ stepping ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານ.

     • ກົນໄກການລັອກເອກະລາດທີ່ຫມັ້ນຄົງ: ໂຄງສ້າງ locking snap-fit ​​ເອກະລາດຮັບປະກັນການຈັດຕໍາແຫນ່ງທີ່ຫນັກແຫນ້ນແລະການປົດລັອກທີ່ມີນ້ໍາຫນັກເບົາ. ຫມາຍເຫດ: ບໍ່ເຫມາະສົມສໍາລັບສະພາບການເຮັດວຽກທີ່ມີຜົນກະທົບຢ່າງຕໍ່ເນື່ອງຕໍ່ຄວາມຖີ່ສູງສຸດ.

     • ການປົກຫຸ້ມຂອງຄວາມປອດໄພທາງເລືອກ: ກອງກັນຝຸ່ນພລາສຕິກແບບກຳນົດເອງໄດ້ປະສິດທິພາບຫຼີກເວັ້ນການເກີດອຸບັດຕິເຫດທີ່ເກີດຈາກຊິ້ນວຽກທີ່ລົ້ມລົງ ຫຼືການສໍາພັດຂອງບຸກຄະລາກອນທີ່ຜິດພາດ, ປັບປຸງຄວາມປອດໄພໃນການເຮັດວຽກຢູ່ບ່ອນ.

     • ອະລູມິນຽມເຕັມໂຄງສ້າງທົນທານ: Integral die-cast alloy body features ແຂງສູງ, ການຕໍ່ຕ້ານຜົນກະທົບແລະຊີວິດການບໍລິການຍາວສໍາລັບສະພາບແວດລ້ອມກອງປະຊຸມອຸດສາຫະກໍາ harsh.

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • Double-Acting Cylinder Manual Control: ແຫຼ່ງອາກາດ→ປ່ຽງຕີນ 4F →ກະບອກສູບ double-acting. ປະເພດການປັບດ້ວຍຕົນເອງຮັບຮູ້ການຂະຫຍາຍການກົດດັນແລະຖອດຖອນຄືນໃນການປ່ອຍ; ປະເພດ locking ຮັກສາຄວາມກົດດັນ clamping ສໍາລັບການຈັດຕໍາແຫນ່ງເວລາດົນນານ.

     • ການຄວບຄຸມອຸປະກອນການປຸງແຕ່ງອຸດສາຫະກໍາ: ການສະຫຼັບທິດທາງທີ່ດໍາເນີນດ້ວຍຕີນແບບມືອາຊີບສໍາລັບເຄື່ອງຈັກ stamping, ເຄື່ອງ riveting ແລະເຄື່ອງ grinder fixtures, freeing ມືສໍາລັບການດໍາເນີນງານປະສິດທິພາບການປຸງແຕ່ງ.

     • ການດີບັກອຸປະກອນໃນເວັບໄຊ: ປ່ຽນປ່ຽງ solenoid ຊົ່ວຄາວດ້ວຍປ່ຽງຕີນຄູ່ມືສໍາລັບການແກ້ບັນຫາວົງຈອນ pneumatic, ສະດວກສໍາລັບການດໍາເນີນງານການທົດລອງອຸປະກອນແລະການປັບຕົວກໍານົດການ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH 4F ເປັນອະລູມິນຽມເຕັມຮູບແບບ 5/2 way pedal foot valve direct-acting with self-reset, self-locking and anti-misoperation guard options. ປະກອບດ້ວຍທໍ່ລະບາຍອາກາດໄວຄູ່, ການໄຫຼວຽນຂະຫນາດໃຫຍ່ແລະຄວາມເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ຂອງ AirTAC, ມັນເປັນປ່ຽງຄວບຄຸມຕີນອຸດສາຫະກໍາມາດຕະຖານສໍາລັບການປ່ຽນກະບອກສູບສອງຄັ້ງຕໍ່ຫນ້າ / ປີ້ນແລະການຄວບຄຸມ pneumatic ການປຸງແຕ່ງກົນຈັກ.
