4H Series Hane Lever Valve | 5/2 & 5/3 ທາງ

ປ່ຽງຄວບຄຸມທິດທາງ SOLH ຊຸດ 4H ມືແມ່ນພັດທະນາຕາມມາດຕະຖານອຸດສາຫະກໍາຕົ້ນຕໍ, ກວມເອົາ 5/2-position ແລະ 5/3-position. ດໍາເນີນການຢ່າງບໍລິສຸດໂດຍການຫມູນໃຊ້ lever ຄູ່ມືໂດຍບໍ່ມີທໍ່ແມ່ເຫຼັກໄຟຟ້າຫຼືສັນຍານການທົດລອງ pneumatic, ປ່ຽງຄູ່ມືປະເພດ spool ເຫຼົ່ານີ້ແມ່ນໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການມອບຫມາຍອຸປະກອນໃນສະຖານທີ່, ການປິດຄວາມປອດໄພສຸກເສີນແລະການຄວບຄຸມ inching ຂອງກະບອກສູບ double-acting. ການກໍ່ສ້າງດ້ວຍຕົວເຮືອນໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະການປະກອບ spool ຄວາມແມ່ນຍໍາ, ສອງໂຄງສ້າງການຈັດຕໍາແຫນ່ງແມ່ນທາງເລືອກ: ການກັບຄືນພາກຮຽນ spring ອັດຕະໂນມັດແລະການລັອກກົນຈັກຂອງລູກເຫຼັກ. ທີ່ສໍາຄັນ, ຂະຫນາດຂອງການຕິດຕັ້ງແມ່ນສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບປ່ຽງ solenoid 4V ແລະປ່ຽງ 4A ປະຕິບັດການທາງອາກາດ, ເຮັດໃຫ້ການແລກປ່ຽນໂດຍກົງແລະການປ່ຽນຄວາມຍືດຫຍຸ່ນລະຫວ່າງຮູບແບບການຄວບຄຸມໄຟຟ້າ, pneumatic ແລະຄູ່ມືໃນລະບົບ pneumatic ມາດຕະຖານ. ຮູບລັກຫ້າພອດສອດຄ່ອງກັບສະເພາະທົ່ວໄປສາກົນ: P ເຮັດຫນ້າທີ່ເປັນ inlet ການສະຫນອງອາກາດອັດຕາສ່ວນຕົ້ນຕໍ; Ports A ແລະ B ເຊື່ອມຕໍ່ກັບສອງຢູ່ຕາມໂກນຂອງກະບອກສູບ double-acting ເພື່ອປົກຄອງການເຄື່ອນໄຫວຂະຫຍາຍແລະ retraction; R ແລະ S ແມ່ນພອດໄອເສຍທີ່ເຂົ້າກັນໄດ້ກັບຕົວປິດສຽງມາດຕະຖານເພື່ອຫຼຸດສຽງລົບກວນ. ສໍາລັບຕົວແບບ 5/2 ຕໍາແຫນ່ງ, ຕົວປ່ຽນແປງການຕັ້ງພາກຮຽນ spring-reset ອັດຕະໂນມັດຈະຟື້ນຕົວເມື່ອ lever ໄດ້ຖືກປ່ອຍອອກມາເພື່ອສະຫນອງການປົກປ້ອງ foolproof ຕໍ່ກັບການກະທໍາຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ໄດ້ຕັ້ງໃຈ; ລຸ້ນ locking ຕົນເອງຮັບປະກັນຕໍາແຫນ່ງ spool ໂດຍຜ່ານຕໍາແຫນ່ງບານເຫຼັກແລະຢູ່ latched ຈົນກ່ວາການສະຫຼັບດ້ວຍມື, ເຫມາະສໍາລັບສະຖານະການເຮັດວຽກຄົງທີ່ຍາວນານ. ຫນ່ວຍງານ 5/3 ທັງຫມົດຮັບຮອງເອົາຕໍາແຫນ່ງບານທີ່ຫມັ້ນຄົງສອງຢ່າງທີ່ມີສາມໂຫມດທີ່ເປັນກາງທີ່ສາມາດກໍານົດໄດ້. ປິດສູນ (ປະເພດ C) ປະທັບຕາພອດທັງຫມົດເພື່ອ lock cylinders ແລະປ້ອງກັນການຫຼຸດລົງຂອງ actuators mounted ຕັ້ງ; ສູນລະບາຍອາກາດ (ປະເພດ C) ຊ່ອງໃສ່ພອດ A/B ສໍາລັບການບັນເທົາຄວາມກົດດັນ, ໃຫ້ກະບອກສູບຟຣີລອຍໃນລະຫວ່າງການທົດສອບຄູ່ມື; ສູນຄວາມກົດດັນ (ປະເພດ P) ສະຫນອງອາກາດບີບອັດໃຫ້ກັບພອດເຮັດວຽກທັງສອງສໍາລັບການຍຶດຍຶດ synchronous ແລະກົດລະບຽບການດຸ່ນດ່ຽງຜົນບັງຄັບໃຊ້. ແລ່ນຢູ່ໃນອາກາດທີ່ຖືກກັ່ນຕອງພາຍໃນ 0.15 ~ 0.8 MPa ພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການຫລໍ່ລື່ນ, ປ່ຽງເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ -20 ℃ເຖິງ +70 ℃. ຂໍ້ມູນຈໍາເພາະທີ່ມີຢູ່ຕັ້ງແຕ່ 4H200 ຫາ 4H400 ມີຫຼາຍທາງເລືອກ thread. ບໍ່ມີອົງປະກອບໄຟຟ້າ, ປ່ຽງມີລັກສະນະຕ້ານການລະເບີດທີ່ບໍ່ມີດອກໄຟ, ເຫມາະສໍາລັບສະຖານທີ່ຜະລິດໄຟໄຫມ້, ຂີ້ຝຸ່ນແລະມີຄວາມສ່ຽງສູງ. ພວກເຂົາເຈົ້າສະຫນັບສະຫນູນການຕິດຕັ້ງກະດານແລະພື້ນຖານ, ຖືກນໍາໃຊ້ເລື້ອຍໆສໍາລັບສາຍການຜະລິດຄູ່ມື, ຕັດວົງຈອນ pneumatic ສຸກເສີນ, loops interlock ຄວາມປອດໄພແລະການທົດແທນ retrofitting ຂອງປ່ຽງຄວບຄຸມອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

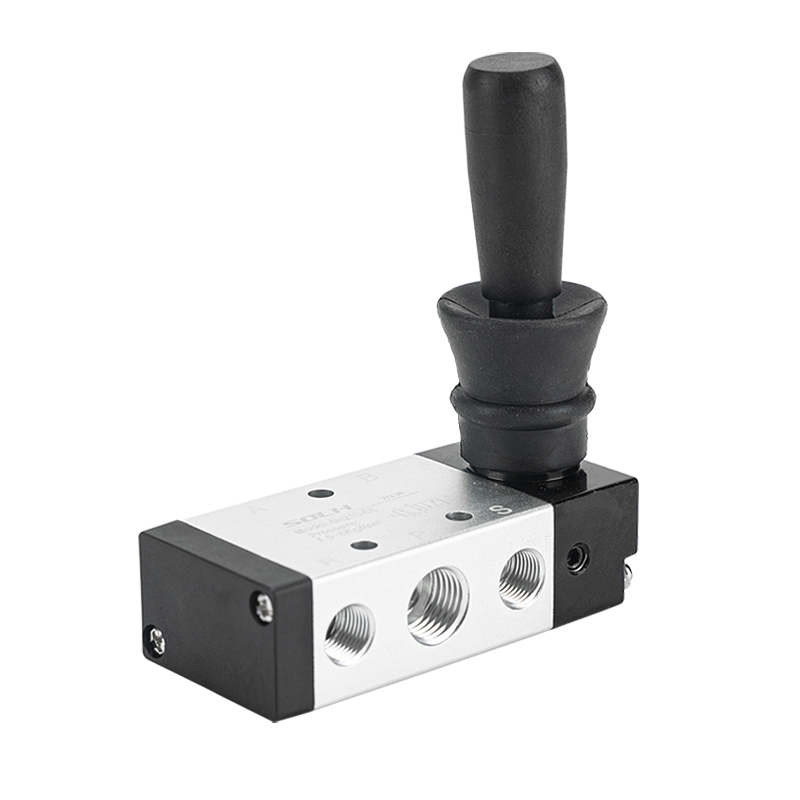

4H Series 5/2 & 5/3 Way Manual Lever Valve | ວາວຄວບຄຸມທິດທາງທີ່ເຮັດວຽກດ້ວຍມື

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | 5/2 5/3 Way Hand Lever Pneumatic Valve for Manual Debug & Safety Stop

1. ພາບລວມຂອງຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

ຊຸດ SOLH 4H ແມ່ນມາດຕະຖານ AirTAC5/2 way & 5/3 way manual lever ປ່ຽງຄວບຄຸມທິດທາງ, ຊຶ່ງເອີ້ນກັນວ່າວາວ spool ປະຕິບັດດ້ວຍມື. ມັນສະຫຼັບວົງຈອນນິວເມຕິກຢ່າງບໍລິສຸດໂດຍການດໍາເນີນງານດ້ວຍ lever ຄູ່ມືໂດຍບໍ່ມີສັນຍານການຄວບຄຸມໄຟຟ້າຫຼື pneumatic. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການແກ້ໄຂບັນຫາຄູ່ມືອຸປະກອນ, ການຢຸດຄວາມປອດໄພສຸກເສີນ, ແລະການຄວບຄຸມກະບອກສູບ jog, ມັນມີໂຄງສ້າງທີ່ຊັດເຈນແລະຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທົນທານທີ່ມີຮູບແບບການຈັດຕໍາແຫນ່ງສອງຂອງພາກຮຽນ spring reset ແລະ lock ບານເຫຼັກ. ປ່ຽນແປງໄດ້ຢ່າງເຕັມສ່ວນກັບປ່ຽງ solenoid 4V ແລະປ່ຽງ pneumatic 4A, ມັນເປັນອົງປະກອບການຄວບຄຸມຄູ່ມືທົ່ວໄປສໍາລັບລະບົບ pneumatic ມາດຕະຖານ.

1.1 ມາດຕະຖານ 5-Port Interface ຄໍານິຍາມ

• P Port: ພອດ inlet ອາກາດບີບອັດຕົ້ນຕໍ

• ຜອດເຮັດວຽກ A/B: ພອດຜົນຜະລິດຄູ່ສໍາລັບການເຊື່ອມຕໍ່ກະບອກສູບ double-acting ເພື່ອຄວບຄຸມການຂະຫຍາຍແລະ retraction strokes

• R/S Exhaust Ports: ພອດລະບາຍອາກາດບັນເທົາຄວາມກົດດັນ, ເຫມາະສົມກັບການຕິດຕັ້ງ muffler ມາດຕະຖານສໍາລັບການຫຼຸດຜ່ອນສິ່ງລົບກວນ

• ໂໝດຂັບ: ລີເວີຄູ່ມືຊື່ກົງສະຫຼັບການເຮັດວຽກ

• ລັກສະນະໂຄງສ້າງ: ປະເພດ spool ຄວາມແມ່ນຍໍາສູງ, ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ປັບພາກຮຽນ spring / ໂຄງສ້າງຕໍາແຫນ່ງບານເຫຼັກສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງ

2. 5/2 Way Manual Lever Valve (ສອງຕໍາແໜ່ງ)

2.1 Spring Manual Reset Type (4H210/310/410)

• ຫຼັກການການເຮັດວຽກ: ສະຫຼັບ lever ເພື່ອກັບຄືນວົງຈອນອາກາດ; lever ປັບອັດຕະໂນມັດໂດຍຜົນບັງຄັບໃຊ້ພາກຮຽນ spring ຫຼັງຈາກປ່ອຍມື.

• ລັກສະນະຫຼັກ: ຣີເຊັດທັນທີດ້ວຍການປ່ອຍມື, ປະສິດທິພາບການຕ້ານການຜິດພາດທີ່ດີເລີດ ແລະຄວາມປອດໄພໃນການເຮັດວຽກສູງ.

• ຕົວແບບທົ່ວໄປ: 4H210-08 (ພອດ G1/4, 5/2 way spring reset manual valve)

2.2 ປະເພດການລັອກດ້ວຍມື (4H210L/310L)

• ຫຼັກການການເຮັດວຽກ: ມີໂຄງປະກອບການ lever ຕົນເອງ locking. ປ່ຽງຮັກສາຕໍາແຫນ່ງປີ້ນກັບກັນຫຼັງຈາກສະຫຼັບແລະຕ້ອງການການປັບດ້ວຍມືເພື່ອກັບຄືນ.

• ລັກສະນະຫຼັກ: ການວາງຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງແລະການຖືຕໍາແຫນ່ງໃນໄລຍະຍາວ, ປະສິດທິຜົນປ້ອງກັນການສໍາພັດແລະຄວາມຜິດພາດຂອງອຸບັດຕິເຫດ, ເຫມາະສົມກັບສະພາບການເຮັດວຽກທີ່ຍາວນານ.

• ຕົວແບບທົ່ວໄປ: 4H210L-08 (G1/4 port, 5/2 way locking manual valve)

3. 5/3 Way Manual Lever Valve (ສາມຕໍາແໜ່ງ)

4H230/330/430 ຊຸດ 5/3 ຄູ່ມືວາວຄູ່ມືຮັບຮອງເອົາການອອກແບບການຈັດຕໍາແຫນ່ງລູກເຫຼັກສອງແບບທີ່ມີຄວາມຫມັ້ນຄົງ, ມີສາມຫນ້າທີ່ຕໍາແຫນ່ງກາງທີ່ເປັນມືອາຊີບເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄວບຄຸມ pneumatic ກ້າວຫນ້າ.

• ສູນປິດ (ປະເພດ C): ປິດເຕັມທີ່ຕໍາແຫນ່ງກາງ. ຮັບຮູ້ການລັອກກະບອກສູບ, ຖືຄວາມກົດດັນແລະການປ້ອງກັນການລົ້ມລົງສໍາລັບສະຖານີທີ່ໂຈະແລະຕັ້ງ.ຕົວແບບທົ່ວໄປ: 4H230C-08

• ສູນລະບາຍອາກາດ (ປະເພດ E): ຜອດເຮັດວຽກ A/B ຕິດຕໍ່ສື່ສານກັບພອດໄອເສຍຢູ່ທີ່ຕໍາແຫນ່ງກາງ. ລະບົບປ່ອຍຄວາມກົດດັນຢ່າງເຕັມສ່ວນ, ເຮັດໃຫ້ກະບອກສູບຟລີເລື່ອນໄດ້, ການດີບັກອຸປະກອນຄູ່ມືແລະການປ້ອງກັນຄວາມປອດໄພ.ຕົວແບບທົ່ວໄປ: 4H230E-08

• ສູນຄວາມດັນ (ປະເພດ P): P air inlet ຕິດຕໍ່ສື່ສານກັບພອດ A/B ຢູ່ໃນຕໍາແຫນ່ງກາງ, ປ່ຽນກະບອກສູບ double-acting ເປັນຜົນຜະລິດທີ່ສະແດງດຽວສໍາລັບການ clamping synchronous ແລະການຄວບຄຸມການດຸ່ນດ່ຽງຜົນບັງຄັບໃຊ້.ຕົວແບບທົ່ວໄປ: 4H230P-08

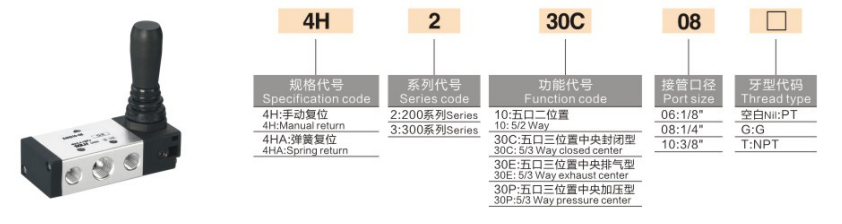

4. ມາດຕະຖານການເຂົ້າລະຫັດແບບຈໍາລອງ & ຮູບແບບທົ່ວໄປ

1. Coding Logic: 4H [Size Code] [Function Code] - [Port Size]

ພາກສ່ວນລະຫັດ	ຄໍານິຍາມລະອຽດ
4H	5/2 & 5/3 way manual lever valve series
ລະຫັດຂະໜາດ	2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")
ລະຫັດຟັງຊັນ	10=5/2 ຣີເຊັດພາກຮຽນ spring; 10L = 5/2 ປະເພດການລັອກ; 30C / 30E / 30P = 5/3 ທາງປິດ / ສູນຫາຍ / ຄວາມກົດດັນ
ຂະໜາດຜອດ	06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

2. ຮູບແບບທົ່ວໄປຕົ້ນຕໍ

• 4H210-08: 5/2 way spring reset, G1/4 port universal manual valve

• 4H210L-08: 5/2 ວິທີການ locking ຕົນເອງໃນໄລຍະຍາວປະເພດຖືຕໍາແຫນ່ງ

• 4H230C-08: 5/3 way ປິດສູນ, cylinder pressure hold & locking model

• 4H310-10: 5/2 way spring reset, G3/8 large flow manual valve control

5. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ກາງເຮັດວຽກ	ອາກາດບີບອັດການກັ່ນຕອງ (ຄວາມຖືກຕ້ອງຂອງການກັ່ນຕອງ≥40μm)
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	0.15～0.8MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.2MPa
ຊ່ວງອຸນຫະພູມການເຮັດວຽກ	-20℃～+70 ອົງສາ
ຄວາມຕ້ອງການການລະບາຍນ້ໍາ	ການອອກແບບທີ່ບໍ່ມີທາດແຫຼວທີ່ມີ (optional lubrication ສໍາລັບສະພາບການເຮັດວຽກພິເສດ)
ພາຣາມິເຕີການໄຫຼ 4H210-08	ພື້ນທີ່ປະສິດທິພາບ 17.0mm², Cv=1.0
ພາຣາມິເຕີການໄຫຼ 4H310-10	ພື້ນທີ່ປະສິດທິພາບ 28.0mm², Cv=1.65
ວັດສະດຸຮ່າງກາຍ	ໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງ

6. ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

• Pure Manual Explosion-Proof Safety Performance: ບໍ່ມີອົງປະກອບໄຟຟ້າແລະການສະຫນອງພະລັງງານທີ່ຕ້ອງການ, ບໍ່ມີຄວາມສ່ຽງຕໍ່ spark. ເຫມາະຢ່າງສົມບູນສໍາລັບການ debugging ອຸປະກອນ, ການຢຸດເຊົາການສຸກເສີນແລະການຄວບຄຸມຄູ່ມືໃນສະພາບແວດລ້ອມ flammable, ລະເບີດແລະຂີ້ຝຸ່ນ.

• ໂໝດການຈັດຕຳແໜ່ງຄູ່ສຳລັບສະຖານະການເຕັມ: ປະເພດການປັບພາກຮຽນ spring ສໍາລັບການຕັ້ງຄ່າຄວາມປອດໄພທັນທີແລະການຕ້ານການຜິດພາດ; locking ປະເພດສໍາລັບການຖືຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ, ກວມເອົາ jog ໄລຍະສັ້ນແລະເງື່ອນໄຂການເຮັດວຽກທີ່ຍາວນານ.

• ຟັງຊັນກາງສາມຕຳແໜ່ງທີ່ຫຼາກຫຼາຍ: ມາພ້ອມກັບ C/E/P ສາມໂຫມດກາງເພື່ອຮັບຮູ້ການລັອກກະບອກສູບ & ການຖືຄວາມກົດດັນ, ການບັນເທົາຄວາມກົດດັນຂອງລະບົບຄວາມປອດໄພແລະການຄວບຄຸມການດຸ່ນດ່ຽງຂອງ clamping synchronous.

• ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ & ທົ່ວໄປ: ຮອງຮັບການຕິດຕັ້ງກະດານແລະການຕິດຕັ້ງພື້ນຖານທີ່ມີການຕິດຕັ້ງຄົງທີ່ຫຼາຍມຸມ. ຢ່າງສົມບູນແບບທົ່ວໄປແລະສາມາດປ່ຽນໄດ້ດ້ວຍປ່ຽງຄວບຄຸມໄຟຟ້າ 4V ແລະປ່ຽງຄວບຄຸມ 4A pneumatic ໃນຂະຫນາດການຕິດຕັ້ງ.

• ການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະທົນທານ: ການຈັບຄູ່ spool ຄວາມແມ່ນຍໍາແລະໂຄງສ້າງຕໍາແຫນ່ງບານເຫຼັກຮັບປະກັນຄວາມຮູ້ສຶກຂອງມືທີ່ຈະແຈ້ງ, ການປີ້ນກັບກັນ crisp, friction ຕ່ໍາແລະຊີວິດການບໍລິການຍາວ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• debugging ຄູ່ມື, ການດໍາເນີນງານ jog ແລະການບໍາລຸງຮັກສາການຄວບຄຸມຄວາມປອດໄພຂອງກະບອກສູບ double-acting

• ປະຕູຄວາມປອດໄພ interlock ແລະວົງຈອນ pneumatic ຢຸດສຸກເສີນ, ການຄວບຄຸມຄູ່ມືສໍາລັບເຂດປ້ອງກັນລະເບີດ

• ການຄວບຄຸມການຖອນຄືນຄູ່ມືສໍາລັບອຸປະກອນທີ່ບໍ່ມີພະລັງງານແລະສາຍການຜະລິດອັດຕະໂນມັດ

• ການປ່ຽນແທນ ແລະແກ້ບັນຫາຂອງປ່ຽງແມ່ເຫຼັກໄຟຟ້າ 4V ແລະປ່ຽງນິວເມຕິກ 4A ສຳລັບການປ່ຽນແບບຍືດຫຍຸ່ນຂອງໂໝດຄວບຄຸມໄຟຟ້າ/ນິວເມຕິກ/ຄູ່ມື

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

ຊຸດ SOLH 4H ເປັນປ່ຽງຄູ່ມືແບບ 5/2 & 5/3 ທົ່ວໄປທີ່ມີການປັບ / locking ຕໍາແຫນ່ງຄູ່ແລະ C / E / P ສາມຫນ້າທີ່ກາງ. ປະກອບດ້ວຍການດໍາເນີນງານຄວາມປອດໄພຄູ່ມືບໍລິສຸດແລະ 4V / 4A interchangeability ຢ່າງເຕັມທີ່, ມັນເປັນວາວປະຕິບັດດ້ວຍມືມາດຕະຖານສໍາລັບການ debugging ຄູ່ມືລະບົບ pneumatic ແລະການຄວບຄຸມການຢຸດສຸກເສີນຄວາມປອດໄພ.
