4m Series Solenoid Valve |5/2 Way

SOLH 4M series plate-type 5/2-way valves solenoid ປະຕິບັດຕາມມາດຕະຖານສາກົນ NAMUR mounting ຢ່າງເຂັ້ມງວດ, ມີຈຸດປະສົງທີ່ສ້າງຂຶ້ນສໍາລັບການປະກອບໂດຍກົງໃສ່ເຄື່ອງກະຕຸ້ນ pneumatic ທີ່ຂັບລົດວາວບານແລະວາວ butterfly. ພື້ນຖານທາງລຸ່ມທີ່ປະສົມປະສານມາພ້ອມກັບທາງຜ່ານທາງອາກາດ P, A, B, R1 ແລະ R2 ທີ່ຝັງໄວ້ກ່ອນ, ຊ່ວຍໃຫ້ການຈອດເຮືອແບບບໍ່ມີຮອຍຕໍ່ກັບຊ່ອງອາກາດ actuator ໂດຍບໍ່ມີທໍ່ພາຍນອກສໍາລັບພອດເຮັດວຽກ A / B. ການຈັດວາງທີ່ປັບປຸງນີ້ຫຼຸດການໂຫຼດຂອງໂຄງຮ່າງທໍ່ ແລະຈຸດຮົ່ວໄຫຼຂອງອາກາດຢ່າງຫຼວງຫຼາຍເມື່ອປຽບທຽບກັບວາວ solenoid ຊຸດ 4V ທີ່ເຊື່ອມຕໍ່ທໍ່ແບບດັ້ງເດີມ. ຊຸດນີ້ຮັບຮອງເອົາການກໍ່ສ້າງ pilot spool ພາຍໃນທີ່ມີການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ສະເຫນີໃຫ້ຢູ່ໃນການປັບຄ່າພາກຮຽນ spring ມ້ວນດຽວ (4M × 10) ແລະຫນ່ວຍຄວາມຈໍາ latching double-coil (4M × 20) ກວມເອົາສາມຂະຫນາດ: 4M100, mainstream 4M200 ແລະ high-flow 4M300. ຕົວປ່ຽນການຄວບຄຸມໄຟຟ້າແບບດ່ຽວຈະຣີເຊັດໂດຍອັດຕະໂນມັດພາຍໃຕ້ຄວາມກົດດັນຂອງພາກຮຽນ spring ເມື່ອໄຟຟ້າຖືກຕັດການເຊື່ອມຕໍ່ສໍາລັບສະຖານະການການຕັ້ງຄືນໃຫມ່ທີ່ບໍ່ປອດໄພ, ໃນຂະນະທີ່ການຄວບຄຸມໄຟຟ້າສອງເທົ່າຍັງຄົງຮັກສາຕໍາແຫນ່ງສະຫຼັບຂອງພວກເຂົາຢ່າງບໍ່ຢຸດຢັ້ງຫຼັງຈາກຕັດໄຟຟ້າເພື່ອຮັກສາສະຖານະເປີດ / ປິດວາວສໍາລັບການລັອກທໍ່ໃນໄລຍະຍາວ. ແຕ່ລະຫນ່ວຍແມ່ນຕິດຕັ້ງດ້ວຍປຸ່ມ override ຄູ່ມືທີ່ຕິດຢູ່ຂ້າງເພື່ອຄວາມສະດວກໃນການເຮັດວຽກແບບອອບໄລນ໌ແລະການທົດສອບການບໍາລຸງຮັກສາ. Coils ສະຫນັບສະຫນູນແຮງດັນໄຟຟ້າ AC / DC ທົ່ວໂລກທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງດ້ວຍ IP65 ປ້ອງກັນຂີ້ຝຸ່ນແລະການປ້ອງກັນ ingress ກັນນ້ໍາ, ເຫມາະສົມສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ເຄັ່ງຄັດໃນການປິ່ນປົວນ້ໍາ, ທໍ່ເຄມີແລະການປ່ຽນນ້ໍາອຸດສາຫະກໍາທົ່ວໄປ. ຊຸດດັ່ງກ່າວມີຂະຫນາດທີ່ເຫມາະສົມກັບຖານ manifold ທີ່ແບ່ງປັນກັບຊຸດ 4V ທຽບເທົ່າ, ສະຫນັບສະຫນູນການຕິດຕັ້ງ actuator standalone ຫຼືການປະກອບເກາະວາວສູນກາງໂດຍຜ່ານ manifolds ຫຼາຍສະຖານີ. ດ້ວຍອິນເຕີເຟດ NAMUR ມາດຕະຖານທີ່ໄດ້ຮັບການຮັບຮອງ, ສາມາດປ່ຽນໄດ້ກັບຊຸດ Airtac 4M ກະແສຫຼັກ, ມັນເຮັດໜ້າທີ່ເປັນອົງປະກອບຄວບຄຸມທີ່ກົງກັນສະເພາະສຳລັບການຄວບຄຸມການເປີດ-ປິດອັດຕະໂນມັດຂອງລູກສູບລົມ ແລະເຄື່ອງກະຕຸ້ນວາວຜີເສື້ອ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

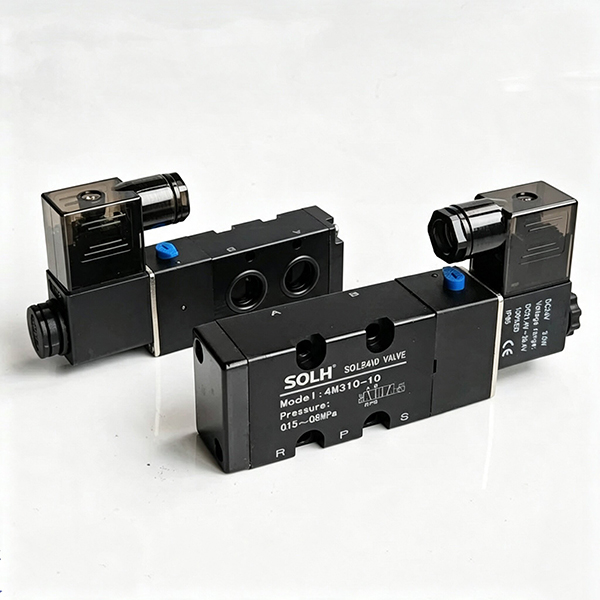

4 ມ Series NAMUR ມາດຕະຖານ 5/2 Way Solenoid Valve | Actuator Mounted Plate Type Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH 4M ເປັນມືອາຊີບປ່ຽງ solenoid ປະເພດແຜ່ນ 5/2 ມາດຕະຖານ NAMUR ອອກແບບພິເສດສໍາລັບການຄວບຄຸມອັດຕະໂນມັດ pneumatic actuator. ມັນປະຕິບັດຕາມຢ່າງເຂັ້ມງວດກັບມາດຕະຖານສາກົນ NAMUR ຂ້າງຄຽງທີ່ມີຮູ mounting ມາດຕະຖານຢູ່ລຸ່ມວາວ. ປ່ຽງສາມາດໄດ້ຮັບການ laminated ໂດຍກົງແລະຕິດຕັ້ງຢູ່ຂ້າງຂອງປ່ຽງບານ pneumatic ແລະຕົວກະຕຸ້ນວາວ butterfly ໂດຍບໍ່ມີທໍ່ອາກາດອະແດບເຕີລະດັບກາງ. ໃຊ້ສະເພາະສຳລັບວົງຈອນຄວບຄຸມປ່ຽງອັດຕະໂນມັດ, ມັນກົງກັບມາດຕະຖານຊຸດ Airtac 4M ຢ່າງສົມບູນແບບ ແລະມີຄວາມແຕກຕ່າງຈາກປ່ຽງ solenoid ແບບທໍ່ 4V ແບບດັ້ງເດີມ.

1.1 ຂໍ້ມູນຈໍາເພາະຜະລິດຕະພັນຫຼັກ

• ໂໝດຟັງຊັນ: 5/2 ທາງ (5-ພອດ 2-ຕໍາແໜ່ງ)

• ໂຄງສ້າງໄດ: ປະເພດ spool ທົດລອງພາຍໃນ, ການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນ

• ມາດຕະຖານການຕິດຕັ້ງ: ການຕິດຕັ້ງດ້ານຂ້າງມາດຕະຖານ NAMUR (ພື້ນຖານປະສົມປະສານກັບວົງຈອນອາກາດ P/A/B/R1/R2)

• ຮຸ່ນຫຼັກ: 4M210-08, 4M210-06, 4M110-06

2. ກົດລະບຽບການຂຽນແບບຈໍາລອງທີ່ສົມບູນ & ລາຍຊື່ຊຸດເຕັມ

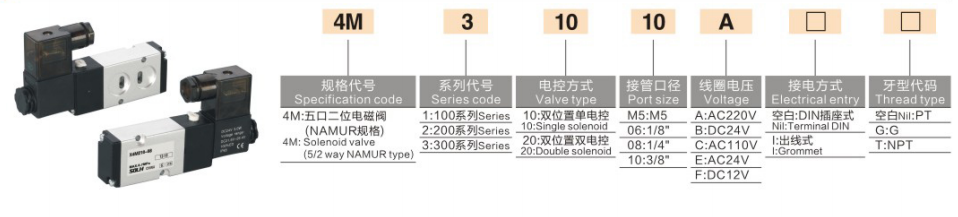

1. Coding Logic: 4M [Size Code] [Control Code] [Function Code] - [Port Thread]

ພາກສ່ວນລະຫັດ	ຄໍານິຍາມລະອຽດ
4 ມ	NAMUR ຊຸດວາວ solenoid ປະເພດ 5/2 ມາດຕະຖານມາດຕະຖານ
1/2/3	ຂະຫນາດສະເພາະ: 1=100 ຊຸດ, 2=200 ຊຸດ, 3=300 ຊຸດ
1/2	ຮູບແບບການຄວບຄຸມ: 1=ການຄວບຄຸມໄຟຟ້າດຽວ (ປັບພາກຮຽນ spring); 2=ການຄວບຄຸມໄຟຟ້າສອງເທົ່າ (ຫນ່ວຍຄວາມຈໍາ latch)
0/3	ປະເພດຟັງຊັນ: 0=ປະເພດເປີດປົກກະຕິ; 3=ສູນປິດ (ບໍ່ຄ່ອຍໄດ້ໃຊ້)
M5/06/08/10	ຂະໜາດທໍ່ລະບາຍອາກາດ ແລະທໍ່ລະບາຍອາກາດພາຍນອກ

2. ຕົວແບບຕົວຢ່າງ

4M210-08: ຂະຫນາດ 200, ການຄວບຄຸມໄຟຟ້າດຽວທີ່ມີການປັບພາກຮຽນ spring, PT1/4 ພອດກະທູ້ພາຍນອກ

3. ລາຍຊື່ສະເພາະຕົວແບບຫຼັກຂອງຊຸດເຕັມ

ຂະໜາດສະເພາະ	ການຄວບຄຸມໄຟຟ້າດຽວ (ຣີເຊັດພາກຮຽນ spring)	ການຄວບຄຸມໄຟຟ້າ double (ຄວາມຈໍາການລັອກດ້ວຍຕົນເອງ)	ກະທູ້ແຫຼ່ງອາກາດພາຍນອກ
4 ມ100	4 ມ110-M5/06	4 ມ120-M5/06	M5 / PT1/8
4 ມ200 (ທົ່ວໄປທີ່ສຸດ)	4 ມ210-06/08	4 ມ220-06/08	PT1/8 / PT1/4
4 ມ300	4 ມ310-08/10	4 ມ320-08/10	PT1/4 / PT3/8

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	0.15～0.8MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.2MPa
ກາງເຮັດວຽກ	ການກັ່ນຕອງອາກາດບີບອັດ (ຄວາມຖືກຕ້ອງຂອງການກັ່ນຕອງ≥40μm)
ຊ່ວງອຸນຫະພູມການເຮັດວຽກ	-20℃～+70 ອົງສາ
ຄວາມຖີ່ຂອງການປະຕິບັດສູງສຸດ	5 ເທື່ອ/ວິນາທີ
AC Coil Power	220V/110V/24V; 3.5～4VA
DC Coil Power	24V/12V; 2.5W
ສາຍໄຟ & ຊັ້ນປ້ອງກັນ	DIN socket / ສາຍນໍາສາຍ, IP65 ກັນນ້ໍາ & ຂີ້ຝຸ່ນ
ພາຣາມິເຕີການໄຫຼ 4M1	ພື້ນທີ່ປະສິດທິພາບ 5.5~12mm², Cv=0.31~0.67
ພາຣາມິເຕີການໄຫຼ 4M2	ພື້ນທີ່ປະສິດທິພາບ 14~17mm², Cv=0.78~1.0
ພາຣາມິເຕີການໄຫຼ 4M3	ພື້ນທີ່ປະສິດທິພາບ 25~30mm², Cv=1.4~1.68

4. NAMUR Mounting Core Advantages & Key ເລືອກຈຸດ

• ທ່າເຮືອ NAMUR Base Air Port ປະສົມປະສານ: ດ້ານລຸ່ມຂອງປ່ຽງຖືກຝັງດ້ວຍຮູສຽບອາກາດ A/B. ຫຼັງຈາກຕິດກັບຕົວກະຕຸ້ນ, ມັນອັດຕະໂນມັດ docks ກັບສອງຮູ inlet ຂອງອາກາດຂອງ actuator. ບໍ່ມີທໍ່ອາກາດພາຍນອກແມ່ນຕ້ອງການສໍາລັບພອດ A/B; ພຽງແຕ່ P air inlet ແລະ R1/R2 ຜອດສະຫາຍຕ້ອງການການເຊື່ອມຕໍ່ແຫຼ່ງອາກາດພາຍນອກ, ການເຮັດໃຫ້ໂຄງປະກອບການທໍ່ງ່າຍແລະຫຼຸດຜ່ອນຈຸດຮົ່ວໄຫລ.

• Built-in Manual Test Push Rod: ຕິດຕັ້ງດ້ວຍປຸ່ມ debugging ຄູ່ມືຢູ່ຂ້າງປ່ຽງ, ສະຫນັບສະຫນູນການທົດສອບການເປີດແລະປິດວາວຄູ່ມືຫຼັງຈາກປິດໄຟ, ສະດວກສໍາລັບການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່, debugging ແລະການບໍາລຸງຮັກສາອຸປະກອນ.

• ລັກສະນະການຄວບຄຸມແບບຄູ່: ຮູບແບບການຄວບຄຸມໄຟຟ້າຄູ່ 4M × 20 ຮັບຮອງເອົາໂຄງສ້າງຄວາມຊົງຈໍາທີ່ລັອກດ້ວຍຕົນເອງເພື່ອຮັກສາຕໍາແຫນ່ງປ່ຽງໃນປະຈຸບັນ; ຮູບແບບການຄວບຄຸມໄຟຟ້າແບບດຽວ 4M × 10 ປັບອັດຕະໂນມັດໂດຍຜົນບັງຄັບໃຊ້ພາກຮຽນ spring ຫຼັງຈາກປິດໄຟ, ຕອບສະຫນອງຄວາມປອດໄພແລະຄວາມຕ້ອງການຖືຕໍາແຫນ່ງຕາມລໍາດັບ.

• ການຕິດຕັ້ງ Manifold ທີ່ເຂົ້າກັນໄດ້: ແບ່ງປັນສະເປັກພື້ນຖານດຽວກັນກັບຊຸດ 4V (4M100M/200M/300M manifold base). ມັນສະຫນັບສະຫນູນການສະຫນອງອາກາດສູນກາງສໍາລັບປ່ຽງຫຼາຍໂດຍຜ່ານການຕິດຕັ້ງ manifold ແລະຍັງສາມາດ mounted ໂດຍກົງໃນ actuator ດຽວສໍາລັບການດໍາເນີນງານເອກະລາດ.

5. 4M NAMUR Valve vs 4V Conventional Tube Valve | ຄູ່ມືການເລືອກຕ້ານຄວາມຜິດພາດ

ລາຍການປຽບທຽບ	4 ມ NAMUR Plate Valve	ວາວທໍ່ 4V ທໍາມະດາ
ວິທີການຕິດຕັ້ງ	ດ້ານລຸ່ມຕິດຕັ້ງໂດຍກົງໃສ່ຕົວກະຕຸ້ນ (ມາດຕະຖານ NAMUR)	ການໃສ່ທໍ່ຂ້າງ, ຕິດຕັ້ງດ້ວຍຖານ manifold ແຍກຕ່າງຫາກ
ການອອກແບບທ່າອາກາດ A/B	ພອດ docking ກໍ່ສ້າງໃນດ້ານລຸ່ມ, ບໍ່ມີທໍ່ພາຍນອກ	ການເຊື່ອມຕໍ່ທໍ່ພາຍນອກຢູ່ເທິງຮ່າງກາຍ valve
ຄໍາຮ້ອງສະຫມັກຫຼັກ	Pneumatic ball valve / butterfly valve actuator ການຄວບຄຸມ
ການປ່ຽນແປງພື້ນຖານ	ແບ່ງປັນພື້ນຖານ manifold ຊຸດ 4V ຂອງສະເພາະດຽວກັນ	ບໍ່ສາມາດຕິດຕັ້ງໂດຍກົງໃສ່ຕົວກະຕຸ້ນ NAMUR ໄດ້

6. ຄໍາຮ້ອງສະຫມັກການຈັບຄູ່ແບບປົກກະຕິ

• Valve ລະບົບການຄວບຄຸມອັດຕະໂນມັດ: 4M210-08 ຈັບຄູ່ກັບ DA/SR pneumatic actuator + ball/butterfly valve, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ petrochemical, ການບໍາບັດນ້ໍາແລະອຸປະກອນສະຫຼັບນ້ໍາທໍ່.

• Valve Island ລະບົບປະສົມປະສານ: ຮັບຮອງເອົາຖານ manifold 4M200M ຫຼາຍເຊື່ອມຕໍ່ເພື່ອຮັບຮູ້ການສະຫນອງອາກາດສູນກາງແລະການຕິດຕັ້ງປະສົມປະສານຂອງປ່ຽງ solenoid ຫຼາຍຊຸດ 4M ສໍາລັບກຸ່ມທໍ່ອັດຕະໂນມັດ.

• ການຈັບຄູ່ທໍ່ທໍ່: ເຊື່ອມຕໍ່ພອດກະທູ້ພາຍນອກກັບ KQ2 ເຊື່ອມຕໍ່ໄວ thread ຜູ້ຊາຍ fittings ຊື່ໄດ້ຢ່າງວ່ອງໄວ dock ກັບທໍ່ແຫຼ່ງອາກາດຕົ້ນຕໍສໍາລັບການເຊື່ອມຕໍ່ທີ່ຫມັ້ນຄົງແລະບໍ່ມີການຮົ່ວໄຫຼ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

ຊຸດ SOLH 4M ເປັນປ່ຽງ solenoid ປະເພດ 5/2 ມາດຕະຖານ NAMUR ທີ່ໄດ້ອຸທິດຕົນສໍາລັບເຄື່ອງກະຕຸ້ນ pneumatic, ປະກອບດ້ວຍການຕິດຕັ້ງໂດຍກົງທີ່ບໍ່ມີທໍ່, ການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນແລະການປົກປ້ອງ IP65, ເປັນອົງປະກອບຄວບຄຸມທີ່ດີທີ່ສຸດສໍາລັບການປ່ຽນອັດຕະໂນມັດຂອງປ່ຽງບານ pneumatic ແລະວາວ butterfly.
