5V Series Solenoid Valve | 5/2 & 5/3 Way High-Frequency Low Power Pneumatic Control Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນທີ່ເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ສໍາລັບ AirTAC 5V Series High-End Solenoid Valve

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH 5V ແມ່ນວາວ solenoid ທິດທາງ 5-port pneumatic ລະດັບສູງທີ່ສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ AirTAC ຊຸດ 5V ຕົ້ນສະບັບ. ມັນກວມເອົາ5/2 way two-position ແລະ5/3 ວິ​ທີ​ສາມ​ຕໍາ​ແຫນ່ງ​ ປະເພດທີ່ເປັນປະໂຫຍດ. ການຮັບຮອງເອົາໂຄງປະກອບການເລື່ອນ spool ແບບພິເສດທີ່ມີການອອກແບບລວດປະຫຍັດພະລັງງານຕ່ໍາ, ມັນມີຊີວິດການບໍລິການທີ່ຍາວນານ, ການສະຫຼັບຄວາມຖີ່ສູງທີ່ຫມັ້ນຄົງແລະອັດຕາການລົ້ມເຫຼວຕ່ໍາ. ດ້ວຍໂຄງສ້າງທໍ່ລະບາຍອາກາດຂອງນັກບິນພາຍໃນແລະຊັ້ນປ້ອງກັນ IP65, ມັນເປັນມິດກັບສະພາບແວດລ້ອມການເຮັດວຽກເຊັ່ນ: ເຄື່ອງເອເລັກໂຕຣນິກ, ອາຫານແລະການປິ່ນປົວທາງການແພດ. ຖືກນໍາໃຊ້ເປັນມືອາຊີບສໍາລັບການຄວບຄຸມ reciprocating ຂອງກະບອກສູບ double-acting, ມັນເປັນວາວຄວບຄຸມຫຼັກທີ່ຕ້ອງການສໍາລັບລະບົບ pneumatic ອັດຕະໂນມັດມາດຕະຖານສູງ.

  1.1 Core Port & Function Definition

     • 5-Port Configuration: P (ຊ່ອງສຽບອາກາດຕົ້ນຕໍ), A/B (ຊ່ອງສຽບເຮັດວຽກຄູ່), R/S (ພອດໄອເສຍເອກະລາດສອງເທົ່າ)

     • 5/2 ທາງສອງຕໍາແໜ່ງ: ການທໍາງານຂອງປີ້ນກັບທິດທາງດຽວ, ສໍາເລັດການຂະຫຍາຍກະບອກແລະການຄວບຄຸມວົງຈອນ retraction

     • 5/3 ທາງສາມຕໍາແໜ່ງ: ມີ​ການ​ຕັ້ງ​ຄ່າ​ເປັນ​ກາງ​ກາງ​, ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ຢຸດ​ຂອງ​ກະ​ບອກ​ສູບ​, ການ​ຮັກ​ສາ​ຄວາມ​ກົດ​ດັນ​ແລະ​ການ​ທໍາ​ງານ​ຂອງ​ການ​ປັບ​ສະ​ຫາຍ​ຢ່າງ​ເຕັມ​ທີ່

     • ຄໍາຮ້ອງສະຫມັກຫຼັກ: ພິເສດສໍາລັບການຄວບຄຸມການດໍາເນີນງານ reciprocating ເສັ້ນເລືອດຕັນໃນເຕັມຂອງກະບອກ pneumatic double-acting ທັງຫມົດ.

2. ການຈັດປະເພດຜະລິດຕະພັນຫຼັກ ແລະ ເຫດຜົນດ້ານໜ້າທີ່

  2.1 5/2 Way ສອງຈຸດ Solenoid Valve

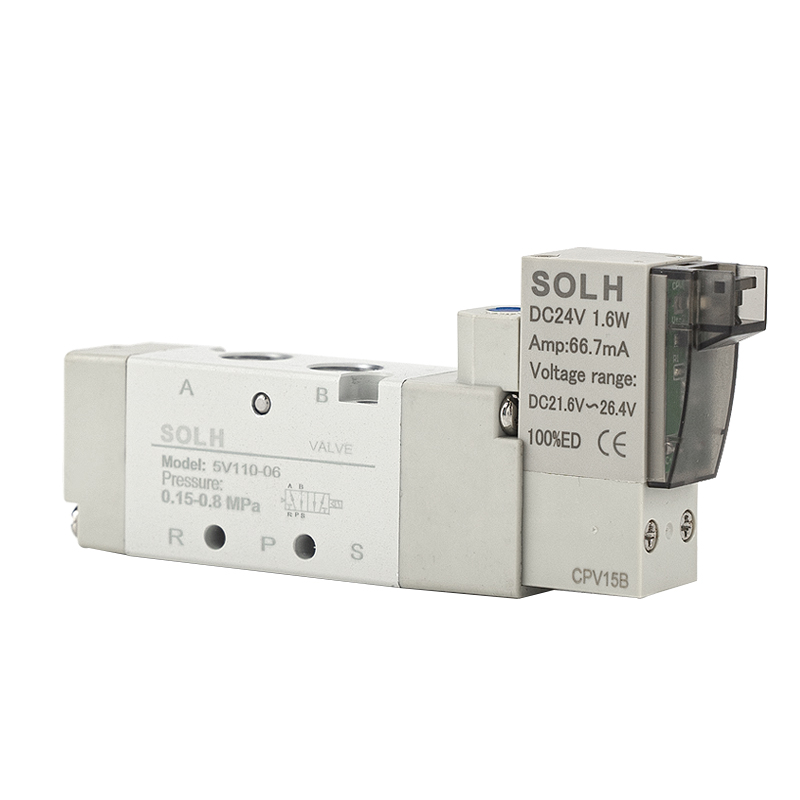

     • ການຄວບຄຸມໄຟຟ້າດຽວ (5V110/210/310): ມີໄຟຟ້າສໍາລັບການປ່ຽນທິດທາງ, ປິດການເປີດອັດຕະໂນມັດພາກຮຽນ spring ປັບ, ເຫມາະສົມສໍາລັບການຄວບຄຸມ jog reciprocating ທໍາມະດາ

     • ການຄວບຄຸມໄຟຟ້າຄູ່ (5V120/220/320): ມີໄຟຟ້າເພື່ອເຮັດສໍາເລັດການປະຕິບັດການປີ້ນຄືນ, ຫນ່ວຍຄວາມຈໍາຂອງລັດປິດພະລັງງານແລະຖືດ້ວຍຕົນເອງ, ເຫມາະສໍາລັບສະພາບການເຮັດວຽກການລັອກຕໍາແຫນ່ງທີ່ຍາວນານ

  2.2 5/3 Way Solenoid Valve ສາມຈຸດ (ການຄວບຄຸມໄຟຟ້າຄູ່)

     ສາມຫນ້າທີ່ເປັນກາງທີ່ເປັນກາງທາງເລືອກເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຂະບວນການຢູ່ໃນສະຖານທີ່ທີ່ຫຼາກຫຼາຍ:

     • 30C (ກາງປິດ): ທ່າກາງ P port ປິດ, ຜອດ A/B ຕິດຕໍ່ສື່ສານກັບພອດໄອເສຍ R/S, ຮັບຮູ້ການຢຸດຂອງກະບອກສູບ ແລະ ການຖືແຮງດັນຢູ່ທຸກຕຳແໜ່ງເສັ້ນເລືອດຕັນ.

     • 30E (ໄອເສຍກາງ): ທ່າກາງ P port ປິດ, ຜອດຄູ່ A/B ເຕັມທີ່ໝົດແລ້ວ, ກະບອກສູບຣີເຊັດໄວໂດຍບໍ່ມີແຮງດັນຕົກຄ້າງ.

     • 30P (Central Pressure ຖື): ທ່າກາງ P port ຕິດຕໍ່ສື່ສານກັບພອດ A/B, ປອດສະຫາຍ R/S ປິດ, ຮັກສາຄວາມດັນທໍ່ຂອງລະບົບໃຫ້ຄົງທີ່

3. ຕົວແບບຫຼັກ, Calibre & Flow Parameters

4. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

5. Model Coding ການແປພາສາດ່ວນ

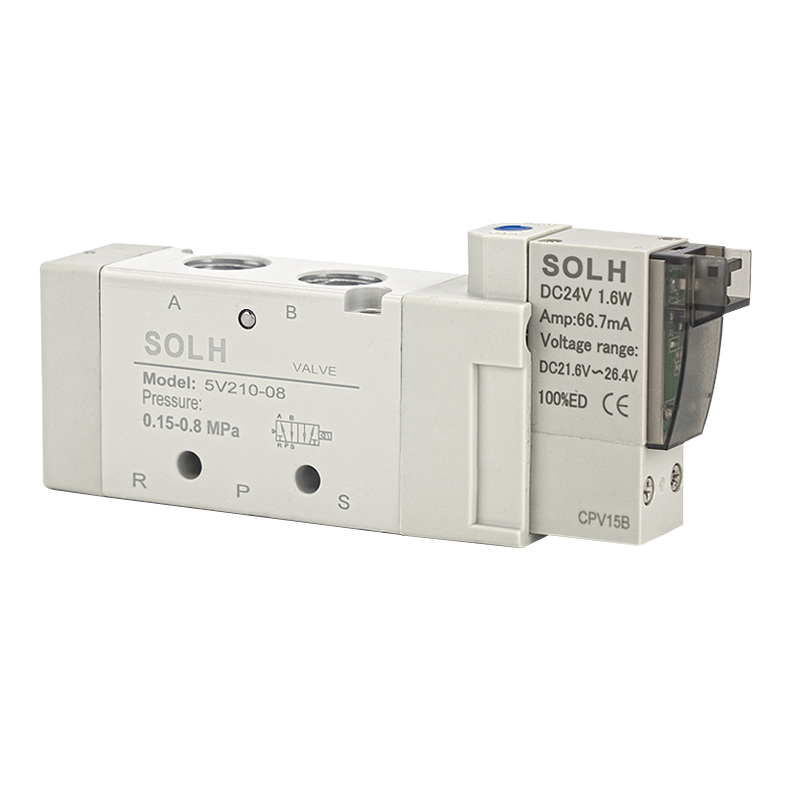

     ເອົາ 5V210-08 DC24V ເປັນຕົວຢ່າງມາດຕະຖານ

     • 5V: ລະຫັດຊຸດສໍາລັບ 5-port 2/3 ຕໍາແຫນ່ງ pneumatic solenoid valve

     • 2: 200 ຊຸດສະເພາະ, ທີ່ສອດຄ້ອງກັນກັບ G1/8 & G1/4 calibre ຕົ້ນຕໍ

     • 10: ປະເພດການຄວບຄຸມໄຟຟ້າດຽວ 2 ຕໍາແຫນ່ງ;20 = ປະເພດການຄວບຄຸມໄຟຟ້າສອງເທົ່າ;30C/E/P = ປະເພດການທໍາງານສູນກາງ 3 ຕໍາແໜ່ງ

     • 08: Interface calibre G1/4;06 = G1/8;M5 = micro M5 thread

     • DC24V: ແຮງດັນໄຟຟ້າຈັດອັນດັບ;B ຫຍໍ້ມາຈາກ DC24V,A ຫຍໍ້ມາຈາກ AC220V, ຫຼາຍທາງເລືອກແຮງດັນທີ່ມີຢູ່

6. ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     • ພະລັງງານຕໍ່າ ແລະຊີວິດການບໍລິການທີ່ຍາວນານ: 0.9W ທໍ່ປະຫຍັດພະລັງງານຕ່ໍາພະລັງງານຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານໃນໄລຍະຍາວຂອງການດໍາເນີນງານ. ການຮັບຮອງເອົາໂຄງສ້າງການປະທັບຕາ spool ຄວາມແມ່ນຍໍາສູງທີ່ມີຄວາມຕ້ານທານກັບ friction ຕ່ໍາ, ມັນສະຫນັບສະຫນູນ 30 ລ້ານ+ ວົງຈອນສະຫຼັບທີ່ຫມັ້ນຄົງແລະຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາຕໍ່ມາ.

     • ການຕອບສະໜອງຄວາມຖີ່ສູງໄວທີ່ສຸດ: ການອອກແບບ passage ອາກາດພາຍໃນທີ່ດີທີ່ສຸດບັນລຸການປ່ຽນເວລາຕອບສະຫນອງພາຍໃນ 0.05 ວິນາທີ, ປັບຕົວຢ່າງສົມບູນກັບຄວາມຕ້ອງການຂອງການດໍາເນີນການ cyclic ຄວາມຖີ່ສູງຂອງສາຍການຜະລິດອັດຕະໂນມັດ.

     • ສະພາບແວດລ້ອມທີ່ສະອາດສາມາດປັບຕົວໄດ້: ໂຄງສ້າງສູນລວມຕົວທົດລອງພາຍໃນຕົວຊ່ວຍຫຼີກເວັ້ນມົນລະພິດຂອງນ້ໍາມັນແລະອາຍແກັສທີ່ລົ້ນອອກຈາກພາຍນອກ, ຕອບສະຫນອງມາດຕະຖານການຜະລິດທີ່ບໍ່ມີຝຸ່ນແລະສະອາດຂອງອຸດສາຫະກໍາເອເລັກໂຕຣນິກ, ອາຫານແລະທາງການແພດຢ່າງເຕັມສ່ວນ.

     • ການປະສົມປະສານທີ່ເຂັ້ມແຂງ & ການດີບັກທີ່ສະດວກ: ສະຫນັບສະຫນູນການຕິດຕັ້ງແບບປະສົມປະສານຂອງທະນາຄານວາວ manifold ເພື່ອປະຫຍັດພື້ນທີ່ອຸປະກອນ. ມາພ້ອມກັບປຸ່ມຄູ່ມືກ່ຽວກັບຮ່າງກາຍປ່ຽງ, ອໍານວຍຄວາມສະດວກໃນການດີບັກດຽວວາວແລະການດໍາເນີນງານການທົດລອງອຸປະກອນ.

     • ປະສິດທິພາບທີ່ສະຖຽນ ແລະທົນທານຕໍ່ສະພາບອາກາດ: ລະດັບການປັບຕົວຂອງອຸນຫະພູມທີ່ກວ້າງຂວາງແລະລະດັບ IP65 ປ້ອງກັນຝຸ່ນແລະນ້ໍາ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາພາຍໃນແລະກາງແຈ້ງທີ່ສະລັບສັບຊ້ອນ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • Double-Acting cylinder Reciprocating Control: ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຈັບອັດຕະໂນມັດ, ການຊຸກຍູ້ວັດສະດຸ, clamping fixture, ຕໍາແຫນ່ງ rotary ແລະການປະຕິບັດ reciprocating pneumatic ອື່ນໆ.

     • ສາຍການຜະລິດອັດຕະໂນມັດມາດຕະຖານສູງ: ນຳໃຊ້ກັບສາຍເຊື່ອມລົດຍົນ, ການປະທັບຕາການຫຸ້ມຫໍ່ ແລະການຕັດ, ການຕິດຕັ້ງພື້ນຜິວເອເລັກໂຕຣນິກ, ການຕື່ມອາຫານ ແລະອຸປະກອນອັດຕະໂນມັດອື່ນໆທີ່ມີຄວາມແມ່ນຍໍາ.

     • ຄວາມຖີ່ສູງ & ສະພາບການເຮັດວຽກທີ່ສະອາດ: ປະເພດວາວທີ່ຕ້ອງການສໍາລັບສະຖານະການອຸດສາຫະກໍາທີ່ຮຽກຮ້ອງໃຫ້ມີການປີ້ນກັບກັນເລື້ອຍໆ, ບໍ່ມີມົນລະພິດແລະການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

8. ຄວາມແຕກຕ່າງທີ່ເລືອກ: 5V Series vs 4V Series Solenoid Valve

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH 5V ແມ່ນວາວ solenoid pneumatic 5/2 & 5/3 ທີ່ມີລະດັບສູງທີ່ມີການໃຊ້ພະລັງງານຕ່ໍາ, ຊີວິດການບໍລິການທີ່ຍາວນານແລະປະສິດທິພາບການປ່ຽນຄວາມຖີ່ສູງໄວ. ປະກອບດ້ວຍທໍ່ລະບາຍອາກາດພາຍໃນທີ່ສະອາດແລະການອອກແບບກັນນ້ໍາແລະຝຸ່ນ IP65, ມັນເປັນປ່ຽງຄວບຄຸມຫຼັກທີ່ດີທີ່ສຸດສໍາລັບກະບອກສູບສອງກະບອກແລະລະບົບນິວເມຕິກອັດຕະໂນມັດທີ່ສະອາດມາດຕະຖານສູງ, ເຫມາະສົມກັບ AirTAC ຊຸດ 5V ຕົ້ນສະບັບ.
