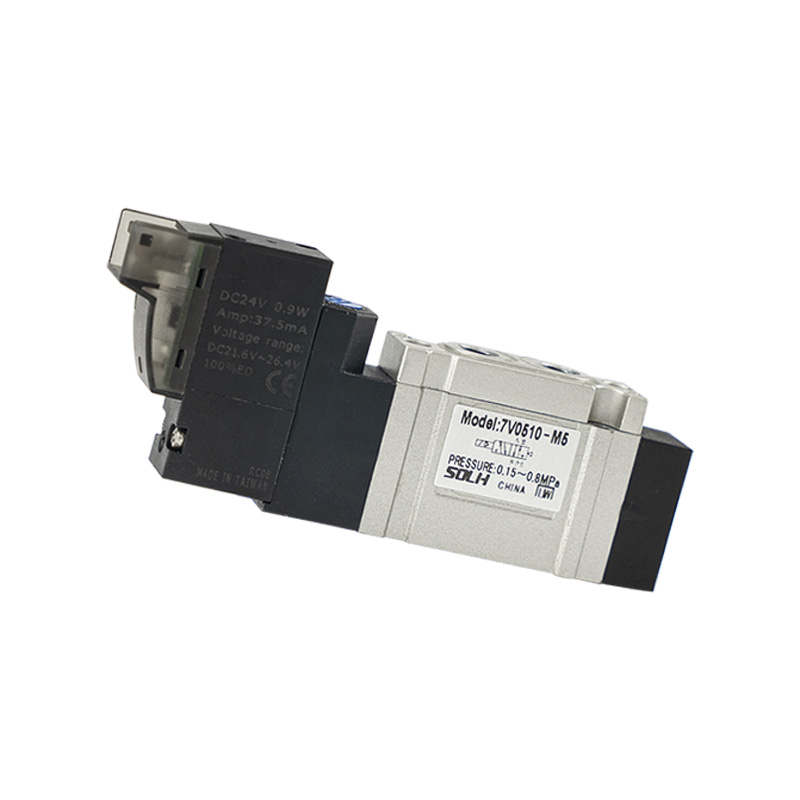

7V Series Compact Pilot ດໍາເນີນການ 5/2 & 5/3 Solenoid Valve

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ SOLH 7V ເປັນປ່ຽງ solenoid ທິດທາງທີ່ປະຕິບັດການນັກບິນທີ່ຫນາແຫນ້ນທີ່ກວມເອົາຫນ້າທີ່ 5/2-way ແລະ 5/3-way, ອອກແບບພິເສດສໍາລັບວົງຈອນ pneumatic ມາດຕະຖານທົ່ວໄປ. ການຮັບຮອງເອົາໂຄງສ້າງສູນກາງພາຍໃນທີ່ມີຊ່ອງທາງການໄຫຼທີ່ເຫມາະສົມ, ມັນສະຫນອງຄວາມສາມາດໃນການໄຫຼຂະຫນາດໃຫຍ່ທີ່ໂດດເດັ່ນ, ການຕອບສະຫນອງການປ່ຽນໄວແລະການບໍລິໂພກພະລັງງານຕ່ໍາ. ມັນສາມາດຖືກນໍາໃຊ້ແບບດ່ຽວຫຼືປະກອບເຂົ້າໄປໃນທະນາຄານວາວ manifold ສໍາລັບການຄວບຄຸມສູນກາງຂອງທໍ່ຫຼາຍ.

ໂຄງສ້າງຫຼັກ ແລະການຈັດປະເພດໜ້າທີ່

 1. Port & Position Function ຄໍານິຍາມ:

   1.1  5/2 Way Solenoid Valve: 1 inlet P, 2 ports ເຮັດວຽກ A/B, 2 ports ໄອເສຍ R/S

     -- 10 suffix: Single coil single solenoid spring return

     -- 20 suffix: double coil double solenoid latching type

   1.2 5/3 Way Double Coil Solenoid Valve (3 ໜ້າທີ່ຫຼັກສູນກາງ)

     -- 30C ສູນປິດ: ທຸກໆພອດຖືກຜະນຶກເຂົ້າກັນຢ່າງສົມບູນຢູ່ທີ່ຕໍາແຫນ່ງກາງເພື່ອລັອກຄວາມກົດດັນຂອງກະບອກສູບສໍາລັບການຍຶດຍຶດ.

     -- 30E Center Exhaust: A & B ເຊື່ອມຕໍ່ກັບໄອເສຍ R/S ເພື່ອປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອຢ່າງປອດໄພ

     -- 30P Center Pressure Supply: P ເຊື່ອມຕໍ່ກັບທັງ A ແລະ B, ທັງສອງດ້ານຂອງກະບອກສູບຮັກສາຄວາມກົດດັນອາກາດ.

  2. Drive & ຄຸນສົມບັດໂຄງສ້າງ

     -- ປະເພດໄດຣຟ໌: ການອອກແບບທົດລອງ, ຄວາມກົດດັນເລີ່ມຕົ້ນຕໍ່າ, ການຕອບສະໜອງໄວທີ່ສຸດ ແລະຜົນຜະລິດກະແສລາຍໃຫຍ່

     -- ທໍ່ລະບາຍອາກາດສູນກາງພາຍໃນ: ອາກາດຂອງນັກບິນຈະຫມົດຄວາມສະເຫມີພາບຜ່ານທໍ່ໄອເສຍຫຼັກ R/S, ທໍ່ທີ່ສະອາດແລະເປັນລະບຽບໂດຍບໍ່ມີການກະແຈກກະຈາຍຂອງນັກບິນ.

ຕາຕະລາງຂະຫນາດຂອງ Series & Flow Parameter

ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ

     -- ຊ່ວງຄວາມກົດດັນປະຕິບັດງານ: 0.15 ~ 0.8 MPa

     -- ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.2 MPa

    - ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​: -20 ℃ ~ +70 ℃ (ບໍ່​ມີ icing ໃນ​ການ​ສະ​ຫນອງ​ອາ​ກາດ​)

     -- ການປ່ຽນເວລາຕອບສະໜອງ: ≤50 ms

     -- ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ: 5 Hz

     -- Coil ການບໍລິໂພກພະລັງງານ: DC = 0.7W; AC = 1.1VA

     -- ຕົວເລືອກແຮງດັນມາດຕະຖານ

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- ຊັ້ນປ້ອງກັນ: ກັນຝຸ່ນ IP40

     -- Valve Body Material: Die-cast ອະລູມິນຽມໂລຫະປະສົມ

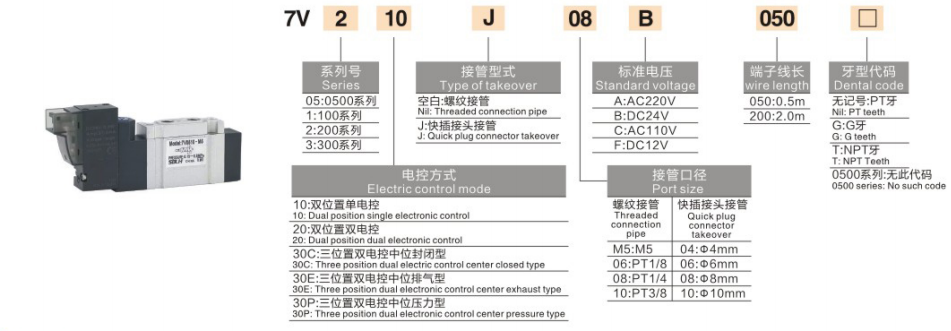

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  1. ຕົວແບບ: 7V210J08B050

     -- 7V: ລະຫັດຊຸດສໍາລັບນັກບິນທີ່ດໍາເນີນການ 5/2 & 5/3 valve solenoid ຫນາແຫນ້ນ

     -- 2: ລະຫັດຂະໜາດ (2 = 7V200 ຊຸດ, 1/4" ພອດ)

     -- 10/20/30C/30E/30P: ການທໍາງານຂອງວົງຈອນ

        10=5/2 ທໍ່ດ່ຽວ; 20=5/2 ທໍ່ຄູ່; 30 ຊຸດ = 5/3 ສາມຕໍາແຫນ່ງ

     -- J: ຮູບແບບການເຊື່ອມຕໍ່ພອດ; J = push-in fast fitting, blank = port thread ມາດຕະຖານ

     -- 08: ລະຫັດຂະຫນາດພອດ (08 = 1/4")

     -- B: ລະຫັດແຮງດັນຂອງທໍ່ (B=DC24V, A=AC220V)

     -- 050: ລະຫັດຄວາມຍາວສາຍ (050 = 0.5 ແມັດສາຍ)

ຮູບແບບການອ້າງອີງມາດຕະຖານທົ່ວໄປ

  1. 5/2 ຊຸດສອງຕໍາແໜ່ງ

     -- ການສົ່ງຄືນຂອງສົ້ນດ່ຽວ: 7V110-06 (1/8", DC24V)

     -- ລັອດຄູ່: 7V220-08 (1/4", AC220V)

  2. 5/3 ຊຸດສາມຕໍາແໜ່ງ

     -- ແຮງດັນປິດສູນ: 7V130C-06

     -- ການປ່ອຍຄວາມກົດດັນສູນ: 7V230E-08

     -- ແຮງດັນສອງພອດສູນກາງ: 7V330P-10

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

  1. ເພີ່ມປະສິດທິພາບການໄຫຼເຂົ້າສູງ

     -- ການອອກແບບເຄື່ອງແລ່ນພາຍໃນທີ່ເພີ່ມປະສິດທິພາບ, ຄວາມອາດສາມາດໃນການໄຫຼເພີ່ມຂຶ້ນປະມານ 30% ເມື່ອປຽບທຽບກັບວາວ solenoid ຊຸດ 4V ແບບດັ້ງເດີມ, ຮັບຮູ້ການຂະຫຍາຍກະບອກສູບທີ່ໄວຂຶ້ນ ແລະຄວາມໄວໃນການຖອດຖອນ.

  2. ການຕິດຕັ້ງຫຼາຍທິດທາງແບບຍືດຫຍຸ່ນ & ທາງເລືອກພອດຄູ່

     -- ຮອງຮັບການຕິດຕັ້ງຕາມແນວນອນ ແລະແນວຕັ້ງ; ສອງ​ຮູບ​ແບບ​ການ​ເຊື່ອມ​ຕໍ່​: ພອດ​ກະ​ທູ້​ມາດ​ຕະ​ຖານ​ຫຼື​ການ​ຊຸກ​ຍູ້​ໄວ​ເຫມາະ​ສໍາ​ລັບ​ການ​ປະ​ກອບ​ທໍ່​ໄວ​.

  3. ການອອກແບບ modular ປະສົມປະສານ Manifold

     -- ເຂົ້າກັນໄດ້ກັບຖານວາວ manifold ຫຼາຍສະຖານີ, ປ່ຽງຫຼາຍ stacked ຮ່ວມກັນເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງຕູ້ແລະງ່າຍດາຍຮູບແບບທໍ່ທາງອາກາດຕົ້ນຕໍ.

  4. Ultra-low power coil

     -- ການອອກແບບຫລອດໄຟຕ່ໍາ wattage ຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນ, ເຫມາະສໍາລັບໄລຍະຍາວ energized ສະພາບການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງທີ່ມີການບໍລິໂພກພະລັງງານຕ່ໍາ.

  5. Ultra-long lifespan

     -- ໂຄງສ້າງພາຍໃນທີ່ຊັດເຈນແລະໂຄງສ້າງປະທັບຕາ, ການປະຕິບັດທີ່ຫມັ້ນຄົງສູງເຖິງລ້ານຮອບການສະຫຼັບກັບການບໍາລຸງຮັກສາຫນ້ອຍ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ປ່ຽງ solenoid ປະຕິບັດການ SOLH 7V ກວມເອົາເຕັມ 5/2 ດຽວ / double coil ແລະ 5/3 ສາມຕົວແປການທໍາງານຂອງສູນກາງທີ່ມີຂະຫນາດພອດທີ່ສົມບູນ M5 ~ 3/8 ", featuring 30% ການໄຫຼສູງກວ່າຊຸດ 4V ທໍາມະດາ, ການນໍາໃຊ້ພະລັງງານຕ່ໍາແລະການອອກແບບ stackable manifold ເປັນວາວຄວບຄຸມທິດທາງທົ່ວໄປສໍາລັບວົງຈອນອັດຕະໂນມັດທັງຫມົດ.
