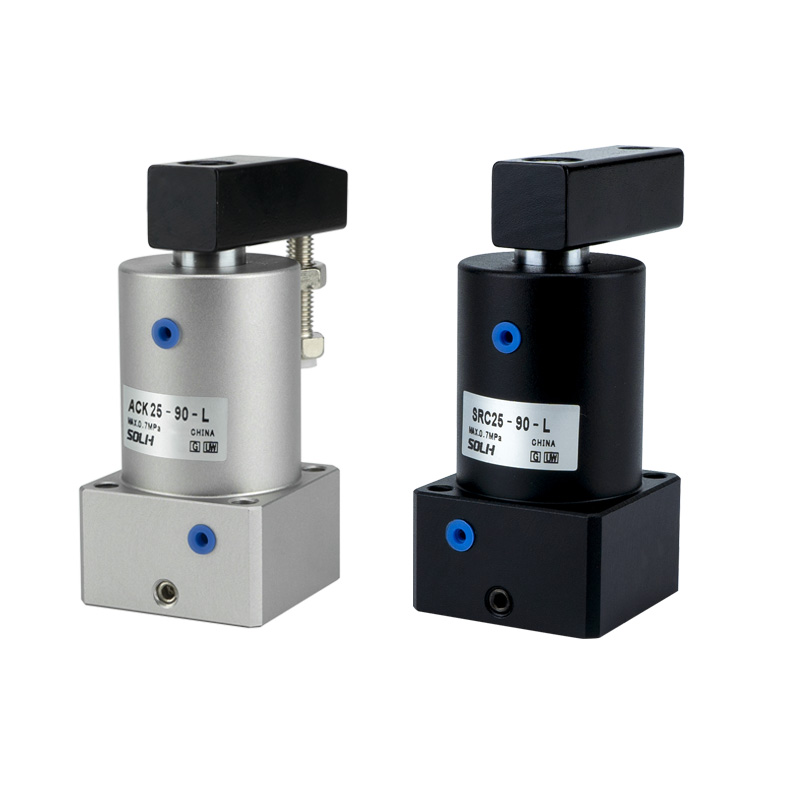

ACK Series Angle Cylinder | ໝຸນ 90°/180° ແລະ ກັບລົງລຸ່ມ 2-in-1 cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH ACK ແມ່ນກະບອກສູບມຸມ 2-in-1 ທີ່ມີປະສິດທິພາບສູງທີ່ປະສົມປະສານການຫມຸນ 90 ° / 180 °ແລະການເຄື່ອນໄຫວຍຶດຕິດກັບເສັ້ນຊື່. ກວມເອົາຂະຫນາດເຈາະຈາກφ25mm ຫາ φ63mm, ມັນຮັບຮອງເອົາໂຄງສ້າງສາມຄູ່ມື - groove ມືອາຊີບສໍາລັບຄວາມແມ່ນຍໍາສູງແລະການຕໍ່ຕ້ານການໂຫຼດ eccentric ທີ່ເຂັ້ມແຂງ. ທາງເລືອກແຜ່ນຄວາມກົດດັນດ້ານດຽວ / ສອງດ້ານແລະທິດທາງການຫມຸນຊ້າຍ / ຂວາສາມາດປັບຕົວໄດ້ຢ່າງສົມບູນກັບການຈັດວາງ fixture ທີ່ຫຼາກຫຼາຍ. ມີຄວາມແຂງແກ່ນສູງ, ຊີວິດການບໍລິການທີ່ຍາວນານແລະຄວາມສາມາດໃນການຍຶດຍຶດທີ່ຫນັກແຫນ້ນ, ກະບອກ ACK ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບສະຖານທີ່ຈໍາກັດຊ່ອງຫວ່າງໃນເຄື່ອງມືອັດຕະໂນມັດ, ການຈັດຕໍາແຫນ່ງການເຊື່ອມໂລຫະແລະຂະບວນການແກ້ໄຂ stamping.

1. ການປະຕິບັດການຫມຸນປະສົມ & Clamping

• ລໍາດັບການເຮັດວຽກມາດຕະຖານ: Retract → 90° / 180° ການຫມຸນຊ້າຍ / ຂວາ → ຂະຫຍາຍສໍາລັບ clamping ລົງ

• ຣີເຊັດລໍາດັບ: Retract to release clamp → reverse rotation → expand and reset

• ການຈັດຕຳແໜ່ງທີ່ມີຄວາມຊັດເຈນສູງ: ມຸມຫມຸນມາດຕະຖານ 90° ທີ່ມີຄວາມຖືກຕ້ອງສູງ ±1.5°; ປະເພດການຫມຸນ 180° ເປັນທາງເລືອກ, ຮັບປະກັນການຈັດຕໍາແຫນ່ງ workpiece ຊ້ໍາກັນແລະເຊື່ອຖືໄດ້.

2. ຄວາມເຂັ້ມງວດສູງ & ຊີວິດການບໍລິການຂະຫຍາຍ

• ໂຄງສ້າງສາມຄູ່ມື-Groove: ການອອກແບບຄູ່ມືສາມທິດທາງທີ່ດີທີ່ສຸດສະຫນອງຄວາມຫມັ້ນຄົງຂອງການເຄື່ອນໄຫວທີ່ໂດດເດັ່ນ, ຄວາມຖືກຕ້ອງນໍາພາສູງແລະຄວາມສາມາດໃນການຕ້ານການ deflection ທີ່ເຂັ້ມແຂງ, ປະສິດທິພາບຕ້ານການໂຫຼດ eccentric ໃນລະຫວ່າງການ clamping.

• ການຕັ້ງຄ່າວັດສະດຸທີ່ມີຄວາມເຂັ້ມແຂງສູງ: The piston rod adopts ເຫຼັກໂລຫະປະສົມພິເສດທີ່ມີຂະບວນການການປິ່ນປົວຄວາມຮ້ອນສໍາລັບການຕໍ່ຕ້ານພັຍທີ່ດີເລີດແລະຄວາມທົນທານ. ຮ່າງ​ກາຍ​ກະ​ບອກ​ສູບ​ໄດ້​ຮັບ​ການ​ປິ່ນ​ປົວ anodizing ຍາກ​ເພື່ອ​ເສີມ​ຂະ​ຫຍາຍ​ການ​ຕໍ່​ຕ້ານ corrosion ແລະ​ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ໂຄງ​ສ້າງ.

• ປະທັບຕາທີ່ນໍາເຂົ້າແບບພິເສດ: ຮັບຮອງເອົາວັດສະດຸປະທັບຕາທີ່ນໍາເຂົ້າທີ່ມີການປັບຕົວທີ່ດີເລີດກັບສະພາບການເຮັດວຽກທີ່ສັບສົນ, ຫຼຸດຜ່ອນການຮົ່ວໄຫຼຂອງອາກາດຢ່າງມີປະສິດທິພາບແລະຂະຫຍາຍຊີວິດການບໍລິການໂດຍລວມຂອງກະບອກສູບ.

3. ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ & ການຕັ້ງຄ່າທີ່ຫຼາກຫຼາຍ

• ປະເພດແຜ່ນຄວາມກົດດັນທາງເລືອກ: ACK ແຜ່ນຄວາມກົດດັນດ້ານດຽວສໍາລັບ workpieces ແຄບ; ACKD ແຜ່ນຄວາມກົດດັນສອງດ້ານສໍາລັບ workpieces ກວ້າງ, ກວມເອົາຄວາມຕ້ອງການ clamping workpiece ຫຼາກຫຼາຍຊະນິດ.

• ທິດທາງການຫມຸນທີ່ສາມາດປັບໄດ້: L (ການໝຸນທາງຊ້າຍທວນເຂັມໂມງ) ແລະ R (ການຫມຸນຂວາຕາມເຂັມໂມງ) ທາງເລືອກເພື່ອໃຫ້ກົງກັບການຈັດວາງສະຖານີທີ່ແຕກຕ່າງ.

• ການອອກແບບ Mounting Universal: ມີ 4 ລຸ່ມໂດຍຜ່ານຮູສໍາລັບການແກ້ໄຂໂດຍກົງ, ເຫມາະສົມກັບ flange mounting. ຮ່ອງສະວິດມາດຕະຖານທີ່ສະຫງວນໄວ້ອະນຸຍາດໃຫ້ຕິດຕັ້ງສະວິດແມ່ເຫຼັກສະດວກສໍາລັບການຊອກຄົ້ນຫາຕໍາແຫນ່ງ.

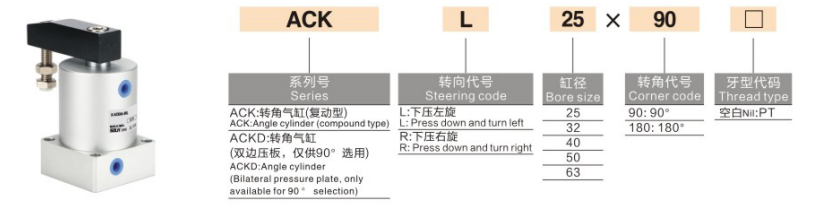

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: ACKL25-90, ACKDR40-90

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

• ໝຸນຊ້າຍດ້ານດຽວ 90°: ACKL25-90 (ເຈາະ φ25, ໝຸນຊ້າຍ, ມຸມມາດຕະຖານ 90°)

• ໝຸນຂວາສອງດ້ານ 90°: ACKDR32-90 (ເຈາະ φ32, ຈານສອງດ້ານ, ໝຸນທາງຂວາ, ມຸມ 90°)

• ປະເພດຢາງຂະໜາດໃຫຍ່: ACKL63-90 (φ63 ເຈາະສູງສຸດ, ໝຸນຊ້າຍ, ມຸມ 90° ສຳລັບການຍຶດຕິດໜັກ)

ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

1. ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

• ຮູບແບບການດໍາເນີນການ: ການ​ເຄື່ອນ​ໄຫວ​ປະ​ສົມ​ສອງ​ປະ​ຕິ​ບັດ (ການ​ຫມຸນ + ການ​ຍຶດ​ລົງ​)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.15 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -20℃~80℃

• ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 200mm/s

• ມຸມຫມຸນ: 90° (ມາດຕະຖານ); 180° (ເລືອກໄດ້)

• ມາດຕະຖານ Clamping Stroke: φ25=12mm; φ32=16ມມ; φ40=20ມມ; φ50=25ມມ; φ63=30ມມ

2. Theoretical Clamping Force (ຫົວໜ່ວຍ: N @0.5MPa)

3. ນ້ຳໜັກສິນຄ້າ (ຫົວໜ່ວຍ: kg @90° ປະເພດມາດຕະຖານ)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ເຄື່ອງມືເຄື່ອງຈັກ & ເຄື່ອງເຊື່ອມ: ເຫມາະສໍາລັບການຍຶດຕໍາແຫນ່ງ workpiece, ການເຊື່ອມໂລຫະ fixing ແລະ stamping ສະຖານີຕ້ານການຍ້າຍ. ການປະຕິບັດການຫມຸນແບບປະສົມປະສານແລະການຍຶດ 2-in-1 ເຮັດໃຫ້ໂຄງສ້າງກົນຈັກງ່າຍດາຍແລະປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ.

• ການປະມວນຜົນອົງປະກອບເອເລັກໂຕຣນິກ & ຄວາມຊັດເຈນ: ເຫມາະສໍາລັບການຍຶດ pallet, ການສ້ອມແຊມ jig ແລະການຈັດຕໍາແຫນ່ງພາກສ່ວນ micro-precision. ມັນມີລັກສະນະຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງແລະການຜະລິດຂີ້ຝຸ່ນຕ່ໍາ, ຕອບສະຫນອງຄວາມແມ່ນຍໍາແລະຄວາມຕ້ອງການຄວາມສະອາດທີ່ເຄັ່ງຄັດ.

• ກົນໄກການໂອນອັດຕະໂນມັດ: ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຈໍາກັດຕາຕະລາງ rotary, ການຈັດຕໍາແຫນ່ງກົນໄກ flipping ແລະສະຖານີ clamping ສັ້ນ, ສະຫນອງການປະຕິບັດການເຄື່ອນໄຫວປະສົມທີ່ຫມັ້ນຄົງ, ກ້ຽງແລະຊ້ໍາກັນ.

• ການ​ແກ້​ໄຂ​ເງື່ອນ​ໄຂ​ການ​ເຮັດ​ວຽກ​ຫນັກ​: ດ້ວຍແຮງຍຶດທີ່ເຂັ້ມແຂງແລະຄວາມສາມາດໃນການຕ້ານການ eccentric-load ທີ່ດີເລີດ, ມັນປັບຕົວໄດ້ຢ່າງສົມບູນແບບກັບການຍຶດຕິດກັບວຽກຫນັກ, ການສ້ອມແຊມ mold ແລະສະຖານະການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາຂະຫນາດໃຫຍ່.

ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກຂະຫນາດເຈາະຕາມການໂຫຼດ clamping ຕົວຈິງ. ຮັບປະກັນແຮງຍຶດຍຶດທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 1.5 ປັດໄຈຄວາມປອດໄພ; ຈັດລໍາດັບຄວາມສໍາຄັນ φ40 ຫຼືເຈາະຂະຫນາດໃຫຍ່ກວ່າສໍາລັບເງື່ອນໄຂການເຮັດວຽກຫນັກ.

2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ມາດຕະຖານຂອງເສັ້ນເລືອດຕັນໃນ clamping ຕັ້ງແຕ່ 12mm ຫາ 30mm. ສະຫງວນຂອບເສັ້ນ stroke 3 ~ 5mm ຕາມຄວາມສູງຂອງ workpiece ເພື່ອຫຼີກເວັ້ນການແຊກແຊງກົນຈັກໃນລະຫວ່າງການປະຕິບັດງານ.

3. ການເລືອກການຕັ້ງຄ່າ

￮ ປະເພດແຜ່ນຄວາມກົດດັນ: ເລືອກ ACK ແຜ່ນດ້ານດຽວສໍາລັບ workpieces ແຄບ; ເລືອກ ACKD ແຜ່ນສອງດ້ານສໍາລັບ workpieces ກ້ວາງ.

￮ ທິດທາງການຫມຸນ: ເລືອກ L ການຫມຸນຊ້າຍຫຼື R ພືດຫມູນວຽນຂວາຕາມຮູບແບບສະຖານີຕົວຈິງແລະເງື່ອນໄຂການແຊກແຊງກົນຈັກ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH ACK series cylinder ຮັບຮອງເອົາໂຄງສ້າງສາມຄູ່ມື-groove ຄວາມແມ່ນຍໍາສູງ, ສະຫນັບສະຫນູນການຫມຸນ 90 ° / 180 °ແລະການເຊື່ອມຕົວຍຶດລົງ. ດ້ວຍແຜ່ນຄວາມກົດດັນດ້ານດຽວ / ສອງດ້ານທາງເລືອກ, ການຫມູນວຽນຊ້າຍ / ຂວາທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການປະຕິບັດການຕ້ານການໂຫຼດຫນັກທີ່ດີເລີດ, ມັນເປັນການແກ້ໄຂການຍຶດຍຶດທີ່ມີຄວາມທົນທານສູງແລະຍາວນານສໍາລັບສະຖານີຕິດຕັ້ງອັດຕະໂນມັດທີ່ມີຂໍ້ຈໍາກັດໃນພື້ນທີ່ຕ່າງໆ.
