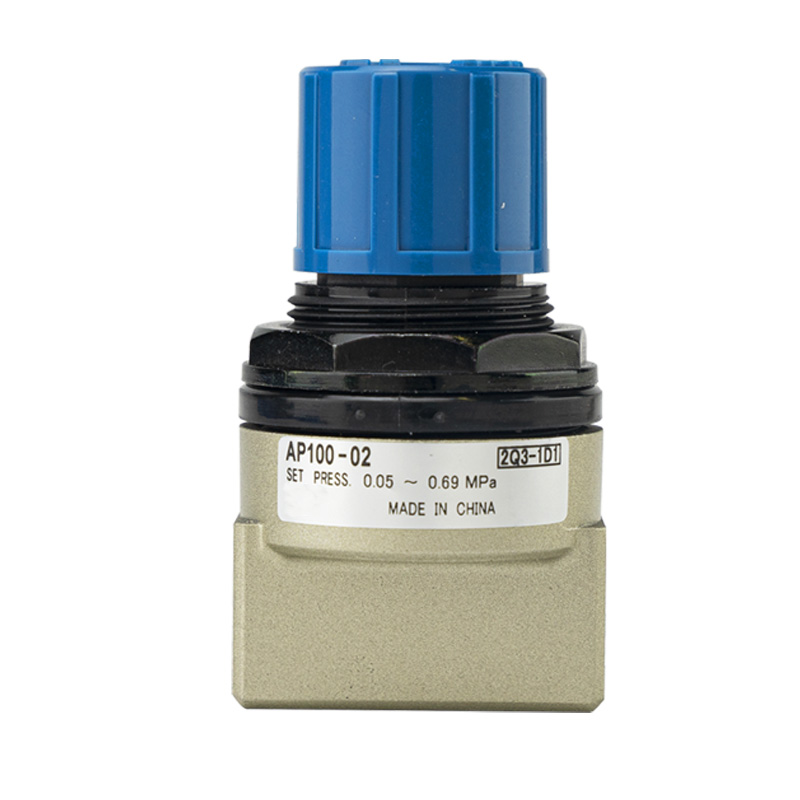

AP100 Series Compact Pressure Relief Valve

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology (睿其格科技)

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ AP100 ເປັນປ່ຽງການບັນເທົາທຸກຂະໜາດກະທັດຮັດຂອງພາກຮຽນ spring ໂດຍກົງສໍາລັບວົງຈອນນິວເມຕິກຂະໜາດນ້ອຍ. ມັນລະບາຍອາກາດທີ່ເກີນໂດຍອັດຕະໂນມັດເພື່ອເຮັດໃຫ້ຄວາມກົດດັນຂອງລະບົບຄົງທີ່ເມື່ອຄວາມກົດດັນເກີນມູນຄ່າທີ່ກໍານົດໄວ້. ປະກອບດ້ວຍຂະຫນາດຂະຫນາດນ້ອຍແລະການປັບຄວາມກົດດັນງ່າຍ, ມັນເຮັດຫນ້າທີ່ເປັນການປ້ອງກັນຄວາມກົດດັນເກີນແລະອົງປະກອບການຄວບຄຸມຄວາມກົດດັນສູງສຸດສໍາລັບອຸປະກອນ pneumatic ຫນາແຫນ້ນ.

ໂຄງສ້າງ & ຫຼັກການການເຮັດວຽກ

     -- ໂຄງສ້າງ: ການອອກແບບການບັນເທົາທຸກພາກຮຽນ spring ສະແດງໂດຍກົງໂດຍບໍ່ມີການຄວບຄຸມການທົດລອງ

     --ເຫດຜົນການເຮັດວຽກ ສະຖານະປິດ: ຄວາມກົດດັນຂອງລະບົບຕ່ໍາກວ່າຄ່າທີ່ຕັ້ງໄວ້ ເປີດສະຖານະ: ຄວາມກົດດັນຂອງລະບົບໄປຮອດ ຫຼືເກີນຄ່າທີ່ຕັ້ງໄວ້, ທໍ່ລະບາຍອາກາດໄປສູ່ສະພາບແວດລ້ອມ ຣີເຊັດສະຖານະ: ວາວປິດຄືນໃໝ່ເມື່ອຄວາມກົດດັນຕໍ່າກວ່າເກນທີ່ກໍານົດໄວ້ກ່ອນ.

     --ການປະກອບກົນຈັກງ່າຍດາຍປະກອບດ້ວຍ knob ປັບ, ພາກຮຽນ spring ແລະ spool

     --ເຕືອນ: ບໍ່ໄດ້ຮັບການຮັບຮອງເປັນປ່ຽງຄວາມປອດໄພມາດຕະຖານ JIS, ພຽງແຕ່ສໍາລັບການຄວບຄຸມຄວາມກົດດັນແລະການຄວບຄຸມ overpressure ວົງຈອນ.

ຄຸນສົມບັດຫຼັກ

1. Ultra-Compact Lightweight ຫນ່ວຍດຽວ

     ຂະໜາດລວມ 69×40mm, ນ້ຳໜັກສຸດທິພຽງແຕ່ 0.12kg. ການອອກແບບຕົວດ່ຽວແບບເອກະລາດສະຫນັບສະຫນູນການຕິດຕັ້ງໂດຍກົງ, ເຫມາະສົມຢ່າງສົມບູນສໍາລັບຮູບແບບອຸປະກອນແຄບແລະຝັງ.

2. ປຸ່ມປັບຕົວແບບບໍ່ມີເຄື່ອງມື Lockable

     ປຸ່ມກົດເທິງສີຟ້າຮັບຮູ້ການຕັ້ງຄ່າຄວາມກົດດັນໂດຍກົງໂດຍບໍ່ມີເຄື່ອງມືເພີ່ມເຕີມ. ໂຄງສ້າງການລັອກປ້ອງກັນການປ່ຽນແປງຄວາມກົດດັນທີ່ບໍ່ໄດ້ຕັ້ງໃຈທີ່ເກີດຈາກການສັ່ນສະເທືອນຫຼືການເຮັດວຽກທີ່ບໍ່ຖືກຕ້ອງສໍາລັບການປະຕິບັດງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

3. ໄລຍະຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ສອງເທົ່າ & ກະແສການບັນເທົາທຸກສູງ

     ຂະຫນາດມາດຕະຖານທີ່ສາມາດປັບໄດ້: 0.05–0.69MPa ຮຸ່ນ X201 ຄວາມກົດດັນຕ່ໍາ: 0.02–0.2MPa ຄວາມກົດດັນການເຮັດວຽກສູງສຸດທີ່ອະນຸຍາດໃຫ້ hits 1.0MPa; ຊ່ອງທາງການໄຫຼພາຍໃນຂະຫນາດໃຫຍ່ຮັບປະກັນການປ່ອຍຄວາມກົດດັນຢ່າງໄວວາ.

4. ຕົວເລືອກກະທູ້ທີ່ມີຄວາມຫຼາກຫຼາຍ & ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ

     ຂະຫນາດພອດທີ່ມີຢູ່: 1/8"(01), 1/4"(02) ມາດຕະຖານກະທູ້ທີ່ສາມາດປັບແຕ່ງໄດ້: Rc, NPT, G thread ການຕິດຕັ້ງສອງວິທີ: ການຍຶດຕິດ threaded ໂດຍກົງຫຼື bracket fixing Clear IN / OUT marking ຮັບປະກັນການຕິດຕັ້ງການໄຫຼຂອງອາກາດ unidirectional.

5. Corrosion Resistant & Stable ຊີວິດການບໍລິການຍາວ

     ຮ່າງກາຍວາວໂລຫະປະສົມອາລູມິນຽມທີ່ຕາຍແລ້ວມີຄວາມທົນທານຕໍ່ອຸນຫະພູມກວ້າງຈາກ -5 ℃ເຖິງ +60 ℃. ອອກແບບມາສໍາລັບອາກາດບີບອັດແຫ້ງ, ການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ.

ຕາຕະລາງຂໍ້ມູນສະເພາະ

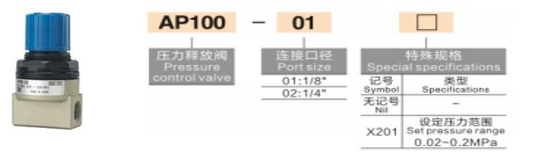

ນິຍາມລະຫັດຕົວແບບ

ຕົວຢ່າງ: AP100-02-B-N

     --AP100: ຊຸດພື້ນຖານຜະລິດຕະພັນ

     --01 / 02: ຂະຫນາດພອດທີ່ສອດຄ້ອງກັນ

     --B: ມີອຸປະກອນຍຶດຕິດ; blank = ບໍ່ມີວົງເລັບ

     --N: NPT thread; blank = ກະທູ້ Rc ມາດຕະຖານ; F = G thread

     --Suffix X201: ລຸ້ນປັບຄວາມດັນຕໍ່າ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     buffer cylinder ແລະ end position impact shock absorbion overpressure protection for downstream pressure regulators jigs Compact and small automation equipment for 3C, electronic and medical industries, ຈໍາກັດຄວາມກົດດັນເທິງ locking ສໍາລັບວົງຈອນອາກາດ pneumatic ທົ່ວໄປໃນຫ້ອງທົດລອງແລະທໍ່ທົດລອງທີ່ຮຽກຮ້ອງໃຫ້ມີຄວາມກົດດັນຄົງທີ່ສູງສຸດ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ປ່ຽງ AP100 ເປັນເອກະລາດການບັນເທົາທຸກແບບກະທັດຮັດປະສົມປະສານການປັບ knob lockable, 0.05-0.69MPa ລະດັບການປັບໄດ້ແລະໂຄງສ້າງ mounting ໂດຍກົງ, ຊຶ່ງເປັນການແກ້ໄຂທີ່ດີທີ່ສຸດສໍາລັບການຄວບຄຸມການຈໍາກັດຄວາມກົດດັນເທິງຂອງລະບົບ pneumatic ຂະຫນາດນ້ອຍ.
