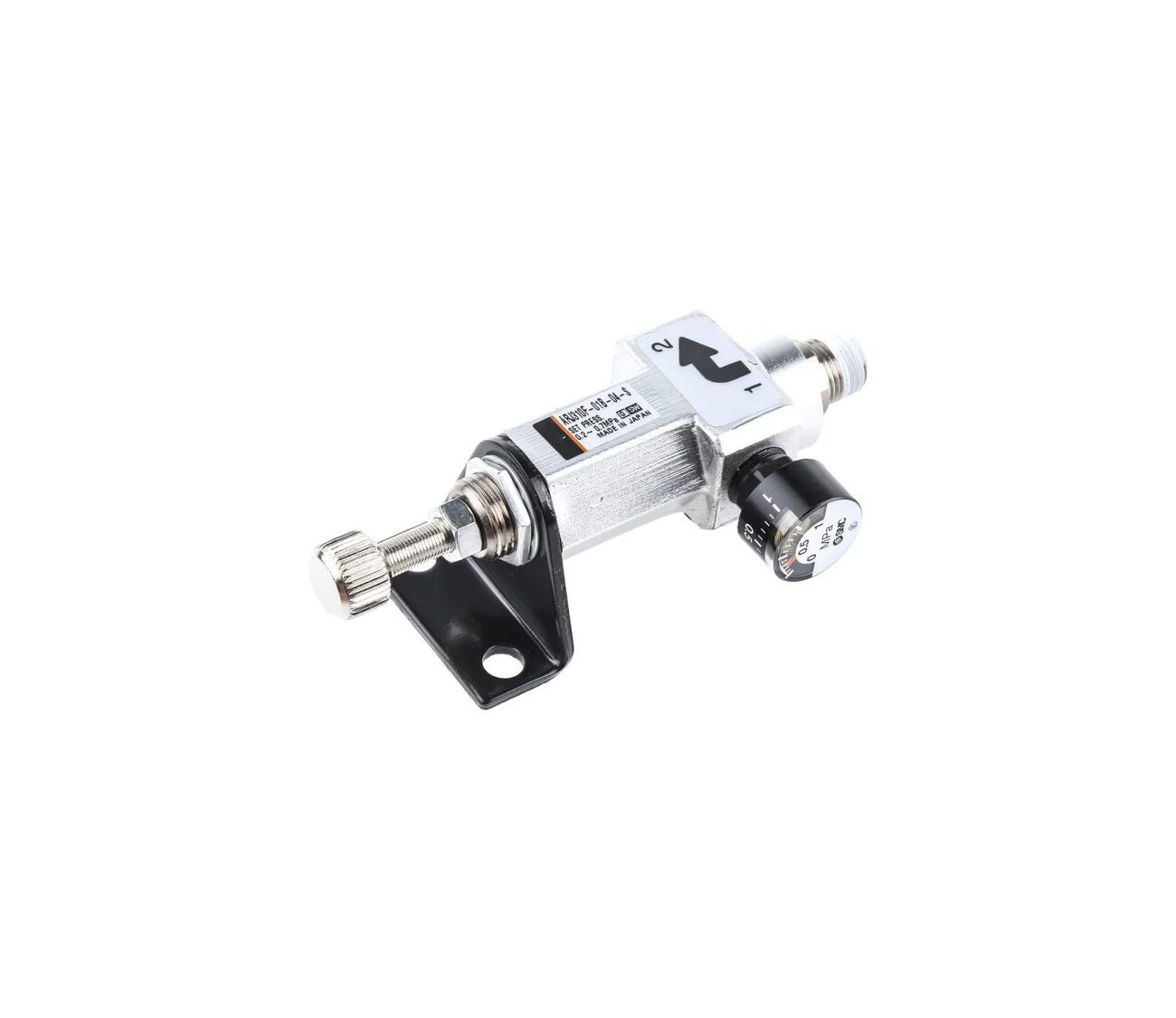

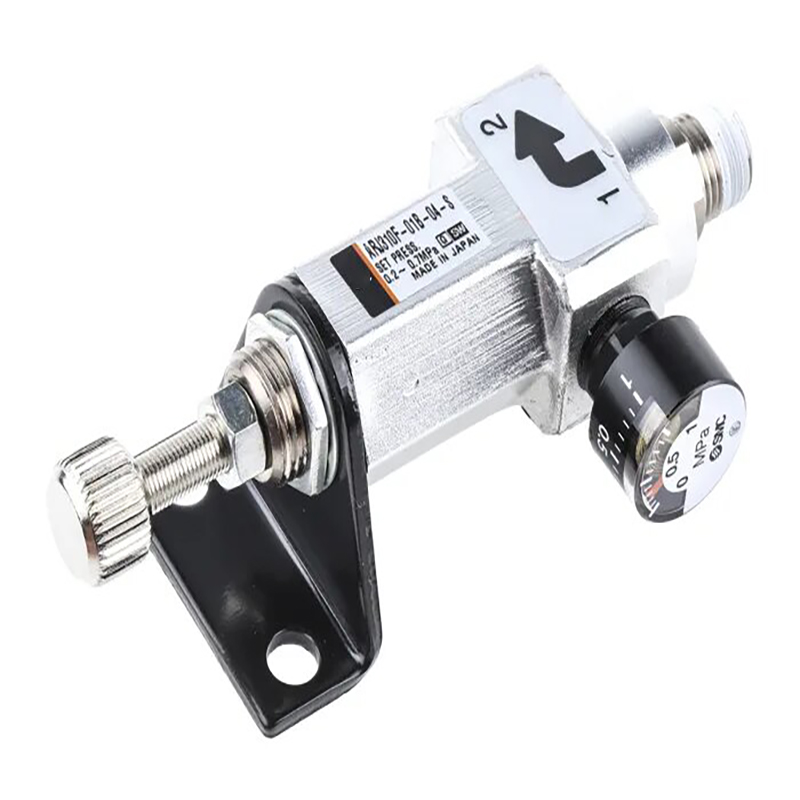

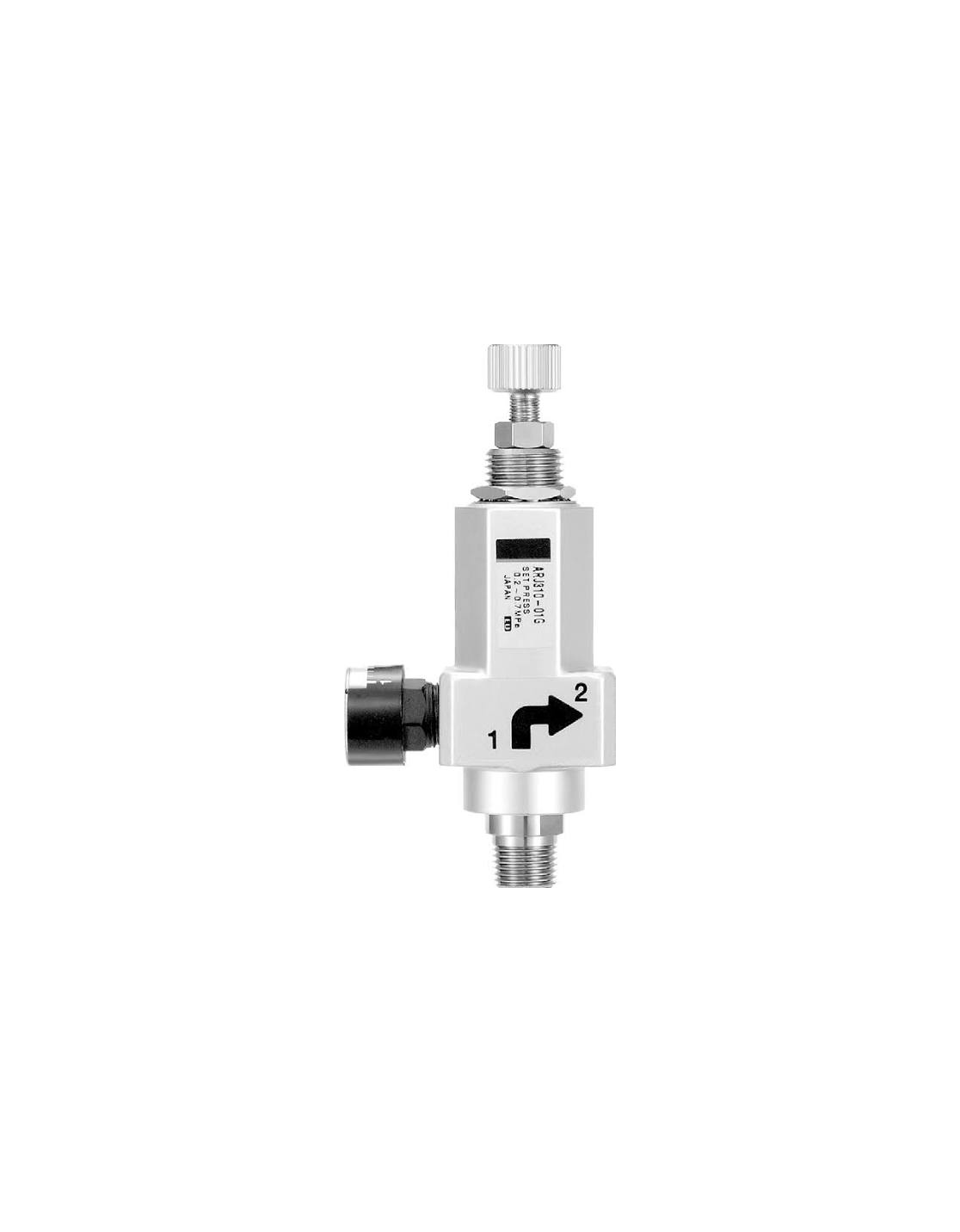

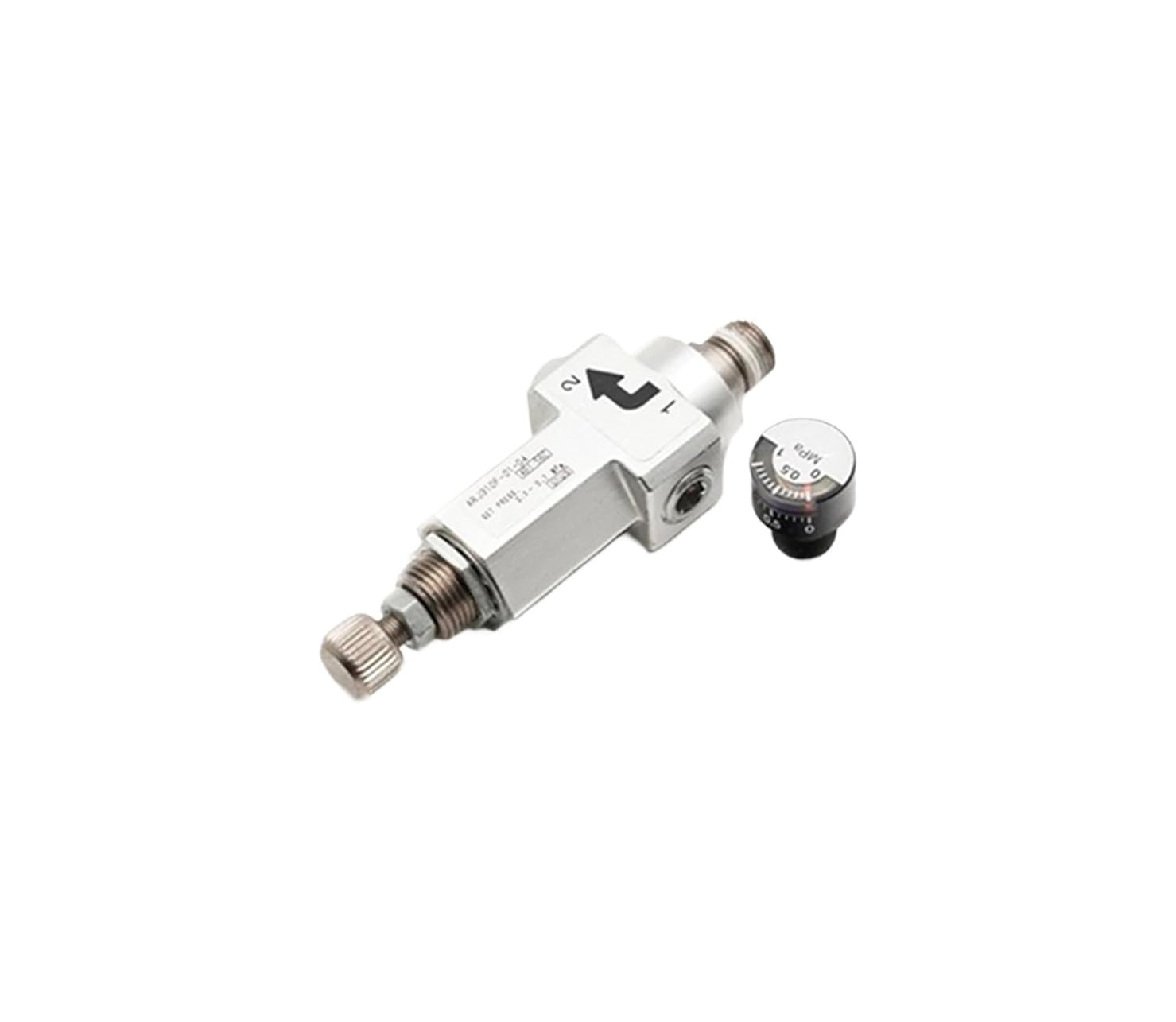

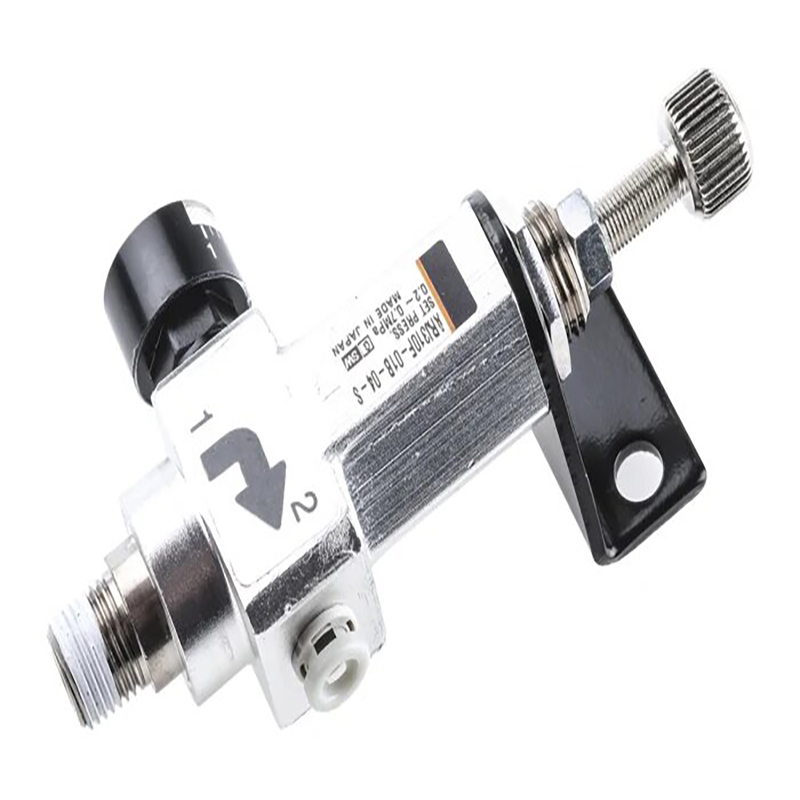

ເຄື່ອງຄວບຄຸມຄວາມດັນຂະໜາດນ້ອຍ ARJ310 Series (Relief Direct Operated)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology (睿其格科技)

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH ARJ310 ເປັນເຄື່ອງຄວບຄຸມຄວາມກົດດັນທີ່ມີຄວາມແມ່ນຍໍາສູງສຸດເພື່ອບັນເທົາທຸກໂດຍກົງສໍາລັບສະຖານທີ່ຕິດຕັ້ງແຄບແລະການຄວບຄຸມຄວາມກົດດັນທີ່ມີຄວາມແມ່ນຍໍາສູງຕ່ໍາ. ຂະຫນາດແລະການປະຕິບັດໂດຍລວມຂອງມັນແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ARJ310 ຜູ້ຄວບຄຸມຕົ້ນສະບັບສໍາລັບການທົດແທນອຸປະກອນໂດຍກົງ.

ໂຄງສ້າງ ແລະໜ້າທີ່ຫຼັກ

     -- ໂຄງສ້າງ: ປະເພດລູກສູບໂດຍກົງທີ່ມີທໍ່ລະບາຍອາກາດໃນຕົວ

     --Two-port layout (IN / OUT); ຄວາມກົດດັນເກີນອັດຕະໂນມັດຫມົດໄປໂດຍຜ່ານຊ່ອງທາງການບັນເທົາທຸກພາຍໃນ

     --Function: ຄວາມກົດດັນອາກາດ inlet ຕ່ໍາລົງຢ່າງຕໍ່ເນື່ອງເພື່ອມູນຄ່າຜົນຜະລິດທີ່ກໍານົດໄວ້, ສະກັດກັ້ນການເຫນັງຕີງຂອງຄວາມກົດດັນແລະສະຫນອງການປົກປ້ອງ overpressure.

     -- ການ​ອອກ​ແບບ​ປະ​ສົມ​ປະ​ສານ​ທີ່​ມີ​ການ​ກົດ​ດັນ​ໃນ​ຫນຶ່ງ​ສໍາ​ພັດ​ແລະ​ກະ​ທູ້ inlet ທາງ​ເລືອກ​ສອງ​ສໍາ​ລັບ​ສາຍ​ໄຟ​ທີ່​ມີ​ຄວາມ​ຍືດຫຍຸ່ນ

ຂໍ້ມູນຈໍາເພາະ

     -- Working Medium: ສະອາດ ແລະທົ່ວໄປ ອາກາດບີບອັດອຸດສາຫະກໍາ

     -- ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ: 0.8 MPa

     -- ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.2 MPa

     -- ລະດັບຄວາມດັນທີ່ສາມາດປັບໄດ້

     ລະດັບມາດຕະຖານ: 0.2–0.7 MPa

     -- ສະບັບຄວາມກົດດັນຕ່ໍາ: 0.05-0.2 MPa

     -- ອຸນ​ຫະ​ພູມ​ລ້ອມ​ຮອບ​ແລະ​ປານ​ກາງ​: -5 ℃ ~ +60 ℃ (ບໍ່​ມີ​ການ​ແຊ່​ແຂງ​ພາຍ​ໃນ​)

     -- ນ້ໍາຫນັກສຸດທິ: ປະມານ. 65g

     --Body width: 18.5 mm, ເຫມາະສໍາລັບ stacking manifold ຫນາ

     --ເກຣດປ້ອງກັນ: IP65

ການຕັ້ງຄ່າພອດ

Inlet Port (ສອງຮູບແບບທີ່ເລືອກໄດ້)

     --M5×0.8 ກະທູ້ພາຍໃນ

     --Rc1/8 ກະທູ້ພາຍນອກ

ພອດຂາອອກ

     ກະທູ້ແມ່ຍິງ Rc1/8 ທີ່ມີຕົວເຊື່ອມຕໍ່ push-in ປະສົມປະສານ, ເຂົ້າກັນໄດ້ກັບທໍ່ φ4/φ6 metric, 5/32" & 1/4" imperial tubing

Gauge Port

     Rc1/8 ກະທູ້ເພດຍິງ, ກົງກັບ G15 ຊຸດເຄື່ອງວັດແທກຄວາມກົດດັນຂະຫນາດນ້ອຍ

ນິຍາມລະຫັດຕົວແບບ (ຕົວຢ່າງ: ARJ310F-01-04)

     --ARJ310: ຊຸດພື້ນຖານຄວບຄຸມຂະໜາດນ້ອຍ

     --F: ມີອຸປະກອນເສີມສ້າງໃນ push-in fitting; ຍົກເວັ້ນສໍາລັບສະບັບເຕັມ threaded

     --01: Rc1/8 thread standard

     --04: ສໍາລັບທໍ່φ4; 06 ເປັນຕົວແທນ φ6 tubing

     --N01: ທາງເລືອກ NPT1/8 thread

ຮູບແບບຂາຍຮ້ອນ

     --ARJ310-01: ສະບັບເຕັມ threaded ໂດຍບໍ່ມີການ push-in port

     --ARJ310F-01-04: ການຊຸກຍູ້ແບບປະສົມປະສານສໍາລັບທໍ່φ4

     --ARJ310F-01-06: ການຊຸກຍູ້ແບບປະສົມປະສານສໍາລັບທໍ່φ6

     --ARJ310F-N01-03: NPT1/8 threaded inlet

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     -- ການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາພິເສດ: ນ້ໍາຫນັກ 65g ແລະຮ່າງກາຍແຄບ 18.5mm ເຫມາະກັບການຈັດວາງອຸປະກອນທີ່ຫນາແຫນ້ນສູງ.

     -- ທາງ​ເລືອກ​ຂອງ​ກະ​ທູ້​ເຂົ້າ​ສອງ (M5 / Rc1/8​) ເພື່ອ​ປັບ​ຮູບ​ແບບ​ທໍ່​ທີ່​ຫຼາກ​ຫຼາຍ

     --ຮູສຽບທີ່ສ້າງຂຶ້ນໂດຍໂຮງງານຈະກໍາຈັດການເຊື່ອມຕໍ່ພິເສດ ແລະເຮັດໃຫ້ເວລາການປະກອບສັ້ນລົງ

     --Built-in ກົນໄກການບັນເທົາທຸກອັດຕະໂນມັດປ່ອຍ overpressure ສໍາລັບຄວາມກົດດັນຜົນຜະລິດທີ່ຫມັ້ນຄົງ

     --Supports panel nut and external bracket two mounting method

     -- ໂຄງສ້າງການສະແດງຜົນໂດຍກົງເຮັດໃຫ້ຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາລົງເຖິງ 0.05 MPa

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     ກະບອກສູບອາກາດຂະໜາດນ້ອຍ, ກະບອກສູບລົມຂະໜາດນ້ອຍ, ເຄື່ອງເປົ່າລົມທີ່ມີຄວາມແມ່ນຍໍາ, ເຄື່ອງປະກອບເອເລັກໂຕຣນິກ, ອຸປະກອນການແພດ, ການຜະລິດເຊມິຄອນດັກເຕີ ແລະອຸປະກອນກວດກາເຄື່ອງໃຊ້ນໍ້າ, ເຄື່ອງກວດການຮົ່ວໄຫຼຂອງອາກາດ, ເຄື່ອງຈັກອັດໂນມັດຂະໜາດກະທັດຮັດ, ເກາະວາວ ແລະ ໜ່ວຍບຳບັດອາກາດຂະໜາດນ້ອຍ FRL

ການປຽບທຽບແບບຈໍາລອງ: ARJ310 VS ARJ210

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ເຄື່ອງຄວບຄຸມຄວາມກົດດັນ mini relief ARJ310 ປະກອບດ້ວຍຮ່າງກາຍທີ່ກະທັດຮັດທີ່ສຸດ, ຂາເຂົ້າສອງເສັ້ນ, ເຊື່ອມຕໍ່ແບບຍູ້ແບບປະສົມປະສານແລະຄວາມແມ່ນຍໍາສູງ, ຮັບໃຊ້ເປັນການແກ້ໄຂການຄວບຄຸມຄວາມກົດດັນທີ່ດີທີ່ສຸດສໍາລັບລະບົບນິວເມຕິກທີ່ມີນ້ໍາຕ່ໍາ.
