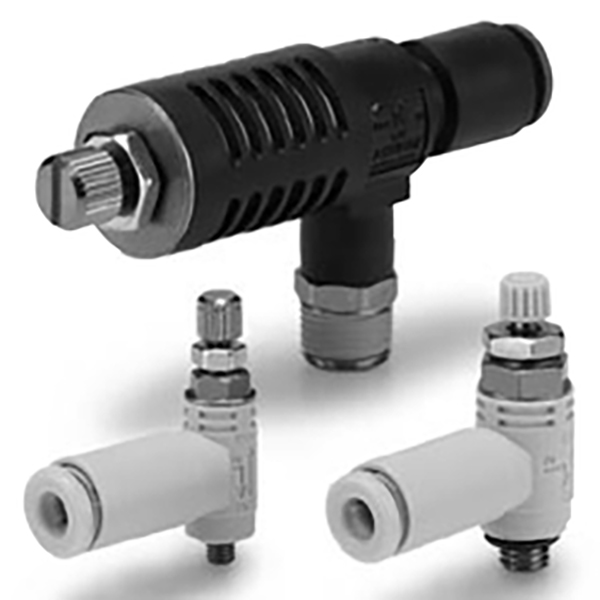

ASV Series Quick Exhaust Throttle Valve

SOLH ASV series 4-in-1 ປ່ຽງທໍ່ລະບາຍອາກາດໄວ, ປ່ຽນກັນໄດ້ກັບ SMC ASV. ປະສົມປະສານການລະບາຍອາກາດໄວ, ການປັບການປິດສະໜາ, ເຄື່ອງປິດສຽງໃນຕົວ ແລະການປັບການສຳຜັດຄັ້ງດຽວ. 2× ພື້ນທີ່ໄຫຼ, ປຸ່ມກົດດັນຕ້ານການສັ່ນສະເທືອນ, UL94 V-0 ທີ່ຢູ່ອາໄສຕ້ານ flame. ຮູບແບບສອກແລະ T-ກົງທີ່ມີຢູ່, ເຫມາະສໍາລັບລະບົບອັດຕະໂນມັດກະບອກສູບລົມທີ່ມີສຽງຕ່ໍາ, ຄວາມໄວສູງ, ຄວາມຖີ່ສູງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ASV Series Quick Exhaust Throttle Valve | ວາວຄວບຄຸມຄວາມໄວນິວເມຕິກ 4-in-1 ພ້ອມດ້ວຍເຄື່ອງປິດສຽງ ແລະເຄື່ອງສໍາຜັດດຽວ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນທີ່ເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ສໍາລັບ SMC ASV Original Series

1. ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH ASV ແມ່ນ ກປ່ຽງຄວບຄຸມນິວເມຕິກຄວາມໄວສູງແບບປະສົມປະສານ 4-in-1 ທີ່ປະສົມປະສານການທໍາງານຂອງສະຫາຍໄວ, ລະບຽບການ throttling ໄອເສຍ, ການກໍ່ສ້າງໃນ Silencer ແລະ fitting ຫນຶ່ງສໍາພັດ. ແຕກຕ່າງຈາກປ່ຽງຄວບຄຸມຄວາມໄວແບບທໍາງານດຽວແບບທໍາມະດາ, ຊຸດ ASV ມີພື້ນທີ່ການໄຫຼສອງເທົ່າທີ່ມີປະສິດທິພາບ, ເຮັດໃຫ້ກະບອກສູບຂະຫຍາຍໄວແລະປັບການຖອດສຽງງຽບໄດ້. ມັນແກ້ໄຂຄວາມຂັດແຍ້ງຢ່າງສົມບູນລະຫວ່າງການປະຕິບັດກະບອກສູບຄວາມໄວສູງແລະລະບຽບຄວາມໄວທີ່ຫມັ້ນຄົງ, ຮັບໃຊ້ເປັນວາວທີ່ຕ້ອງການຫຼັກສໍາລັບສະຖານະການອັດຕະໂນມັດ pneumatic ຄວາມຖີ່ສູງ, ຄວາມໄວສູງແລະສຽງຕ່ໍາ, ສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC ASV ຕົ້ນສະບັບ.

2. ຫຼັກການເຮັດວຽກ ແລະໜ້າທີ່

• Intake Stroke (IN → OUT / Cylinder Extension): ປ່ຽງກວດພາຍໃນເປີດຢ່າງເຕັມທີ່ດ້ວຍຄວາມຕ້ານທານການໄຫຼຂອງສູນ, ຮັບຮູ້ການໄຫຼເຂົ້າໂດຍກົງຜ່ານທາງໃຫຍ່. ມັນປັບປຸງຄວາມໄວການຂະຫຍາຍກະບອກສູບຢ່າງຫຼວງຫຼາຍແລະຕອບສະຫນອງຄວາມຕ້ອງການການປະຕິບັດຢ່າງໄວວາທີ່ມີຄວາມໄວສູງ.

• ຫຼອດໄອເສຍ (ອອກ → EXH / ການຖອດກະບອກສູບ): ປ່ຽງກວດປິດອັດຕະໂນມັດ. ອາກາດລະບາຍອາກາດຜ່ານ throttling ປ່ຽງເຂັມທີ່ມີຄວາມແມ່ນຍໍາສໍາລັບການປັບຄວາມໄວ stepless, ໃນຂະນະທີ່ເຄື່ອງງຽບທີ່ສ້າງຂຶ້ນໃນກໍາຈັດສິ່ງລົບກວນຫມົດ. ມັນບັນລຸຄວາມໄວການຖອດຖອນທີ່ສາມາດປັບໄດ້ແລະການດໍາເນີນງານງຽບ.

• ປະສິດທິພາບການໄຫຼສູງທີ່ເໜືອກວ່າ: ພື້ນທີ່ການໄຫຼຂອງພາກສ່ວນທີ່ມີປະສິດທິພາບແມ່ນກ່ຽວກັບ2 ເທົ່າຂອງປ່ຽງຄວບຄຸມຄວາມໄວຊຸດ AS ທຳມະດາ, ສະຫນອງການສະຫນັບສະຫນູນການໄຫຼທີ່ມີປະສິດທິພາບສໍາລັບການເຄື່ອນໄຫວຂອງກະບອກສູບຄວາມໄວສູງແລະການດໍາເນີນງານຮອບວຽນຄວາມຖີ່ສູງ.

3. Model Coding Rules & Parameter Definition

ຕົວຢ່າງຕົວແບບທົ່ວໄປ: ASV310F-01-06A

• ASV: ລະຫັດຊຸດສຳລັບປ່ຽງທໍ່ລະບາຍອາກາດໄວ 4-in-1 ພ້ອມດ້ວຍເຄື່ອງປິດສຽງ ແລະເຄື່ອງສໍາຜັດແບບດຽວ

• ລະຫັດຂະໜາດ (120/220/310/410/510): ສອດຄ້ອງກັບຂໍ້ມູນຈໍາເພາະຂອງພອດ M3/M5/G1/8/G1/4/G3/8

• F: ມີອຸປະກອນເຊື່ອມຕໍ່ໄວສໍາຜັດດຽວສໍາລັບການຕິດຕັ້ງທໍ່ໄວ

• ລະຫັດກະທູ້ (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

• ລະຫັດເສັ້ນຜ່າສູນກາງນອກທໍ່: ສາມາດປັບໄດ້ກັບ φ4/φ6/φ8/φ10/φ12 pneumatic tubes

• ຄໍານິຍາມ Suffix: A=push-lock handwheel;S= ກະທູ້ທີ່ເຄືອບກ່ອນການເຄືອບ;N= ແຜ່ນ nickel ທີ່ບໍ່ມີໄຟຟ້າ

4. ສອງປະເພດໂຄງສ້າງ & ລັກສະນະການນໍາໃຊ້

4.1 ປະເພດສອກ (ASV120F / ASV220F)

• ໂຄງສ້າງການຊີ້ນໍາສອກ 90°, ລັກສະນະດຽວກັນກັບປ່ຽງຄວບຄຸມຄວາມໄວສອກຊຸດ AS, ຫນາແຫນ້ນແລະປະຫຍັດພື້ນທີ່.

• ການອອກແບບການໂຕ້ຕອບທີ່ບໍ່ສົມມາດຕະການ: ຂ້າງຫນຶ່ງ M3 / M5 ພອດກະທູ້, ອີກດ້ານຫນຶ່ງສໍາພັດທີ່ເຫມາະໄວ.

• ເໝາະສຳລັບກະບອກສູບຂະໜາດນ້ອຍ ແລະກະບອກຂະໜາດນ້ອຍ ແລະຮູບແບບການຈັດວາງອຸປະກອນໃນພື້ນທີ່ແຄບ.

4.2 T-Type ກົງຜ່ານ (ASV310F / 410F / 510F)

• ໂຄງສ້າງທາງກົງສາມພອດ: ຢູ່ໃນຊ່ອງສຽບອາກາດໃນກະທູ້, ອອກອາກາດທີ່ພໍດີໄດ້ໄວ, ຊ່ອງລະບາຍອາກາດ EXH ພາຍໃນຕົວ.

• ພື້ນທີ່ການໄຫຼທີ່ມີປະສິດທິພາບຂະຫນາດໃຫຍ່ແລະການຕໍ່ຕ້ານການໄຫຼຕ່ໍາ, ຄວາມໄວການເຮັດວຽກຂອງກະບອກສູບສູງສຸດ.

• ໂຄງສ້າງທີ່ຕ້ອງການສໍາລັບກະບອກສູບຄວາມໄວສູງ, ຂະຫນາດກາງແລະຂະຫນາດໃຫຍ່.

5. ຕາຕະລາງການກໍານົດມາດຕະຖານຊຸດເຕັມ

ຕົວແບບ	ຂະໜາດກະທູ້	ທໍ່ OD	ສະຖານະການທີ່ໃຊ້ໄດ້
ASV120F-M3-04	M3×0.5	φ4	ກະບອກສູບຈຸນລະພາກ, ອຸປະກອນຄວາມແມ່ນຍໍາຂະຫນາດນ້ອຍທີ່ສຸດ
ASV220F-M5-06	M5×0.8	φ6	ກະບອກສູບຂະໜາດນ້ອຍ (φ12–φ20)
ASV310F-01-06A	R1/8	φ6	ກະບອກສູບມາດຕະຖານ (φ25–φ40)
ASV410F-02-08A	R1/4	φ8	ກະບອກສູບຂະໜາດກາງ ແລະຂະໜາດໃຫຍ່ (φ50–φ80)
ASV510F-03-10A	R3/8	φ10	ທໍ່ເຈາະຂະຫນາດໃຫຍ່ (φ100 ແລະສູງກວ່າ)

6. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ & ການຕັ້ງຄ່າວັດສະດຸ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ນ້ຳໃຊ້ໄດ້	ເຮັດຄວາມສະອາດອາກາດບີບອັດ
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	0.1–1.0 MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ຊ່ວງອຸນຫະພູມການເຮັດວຽກ	-5 ℃～+60 ℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ແມ່ນເຢັນ)
Valve Body Material	PBT ທົນທານຕໍ່ໄຟ (UL94 V-0 ເກຣດກັນໄຟ)
ວັດສະດຸເຊື່ອມຕໍ່	ທອງເຫລືອງທີ່ມີການເຄືອບ nickel, ຕ້ານການ rust & ທົນທານ
ວັດສະດຸຄາງກະໄຕ	SUS304 ສະແຕນເລດ, ຍຶດແຫນ້ນ
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, ທໍ່ nylon, ທໍ່ nylon ອ່ອນ, ທໍ່ PTFE

7. ຄວາມແຕກຕ່າງທີ່ເລືອກ: ASV vs Ordinary AS Series Speed Control Valve

ລາຍການປຽບທຽບ	ASV Series	AS Series (ວາວຄວາມໄວທຳມະດາ)
ການຕັ້ງຄ່າການທໍາງານ	4-in-1: ລະບາຍອາກາດດ່ວນ + throttling + silencer + fitting ຫນຶ່ງສໍາຜັດ	ພື້ນຖານ 2-in-1: One-way + throttling ເທົ່ານັ້ນ
ຄວາມອາດສາມາດໄຫຼ	ພື້ນທີ່ໄຫຼ 2 ເທົ່າຂອງຊຸດ AS, ຄວາມໄວສູງສຸດ	ມາດຕະຖານການໄຫຼເຂົ້າທໍາມະດາ, ຄວາມໄວທໍາມະດາ
ສິ່ງລົບກວນປະຕິບັດງານ	ເຄື່ອງປິດສຽງໃນຕົວ, ທໍ່ລະບາຍອາກາດງຽບ	ບໍ່ມີເຄື່ອງປິດສຽງ, ສຽງດັງ
ສະຖານະການຄໍາຮ້ອງສະຫມັກ	ຄວາມໄວສູງ, ຄວາມຖີ່ສູງ, ອຸປະກອນອັດຕະໂນມັດສຽງຕ່ໍາ	ເງື່ອນໄຂການເຮັດວຽກ pneumatic ທໍາມະດາທົ່ວໄປ
ການຈັດຕໍາແຫນ່ງຄ່າໃຊ້ຈ່າຍ	ປະເພດທີ່ມີປະສິດທິພາບສູງ, ການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນ	ປະເພດພື້ນຖານເສດຖະກິດ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ

8. ຄູ່ມືການຕິດຕັ້ງ & ການດໍາເນີນງານແບບມືອາຊີບ

• ການຕິດຕັ້ງທິດທາງ: ຕິດຕັ້ງຢ່າງເຂັ້ມງວດຕາມເຄື່ອງຫມາຍລູກສອນກ່ຽວກັບຮ່າງກາຍປ່ຽງ. ເຊື່ອມຕໍ່ຢູ່ໃນຜອດ ກັບປ່ຽງ solenoid ແລະOUT ພອດ ກັບກະບອກສູບເພື່ອຫຼີກເວັ້ນການຕິດຕັ້ງ reverse ເຮັດໃຫ້ເກີດລະບຽບການຄວາມໄວຜິດປົກກະຕິ.

• ການເຊື່ອມຕໍ່ທໍ່ດ່ວນ: ຕັດທໍ່ນິວເມຕິກໃຫ້ຮາບພຽງ ແລະໃສ່ມັນເຂົ້າໄປເຕັມທີ່ທໍ່ໜຶ່ງແຕະ ຈົນກວ່າຈະໄດ້ຍິນສຽງ “ຄລິກ”, ຢືນຢັນການເຊື່ອມຕໍ່ແໜ້ນ ແລະ ແໜ້ນ.

• ການປະຕິບັດການລັອກປ້ອງກັນການສັ່ນສະເທືອນ: ໝຸນມືເພື່ອປັບການໄຫຼວຽນຂອງໄອເສຍ ແລະຄວາມໄວຂອງກະບອກສູບ.ກົດລົງ handwheel ເພື່ອລັອກ ແລະປ້ອງກັນບໍ່ໃຫ້ຄວາມໄວພຽງການລອຍລົມທີ່ເກີດຈາກການສັ່ນສະເທືອນອຸປະກອນ;ດຶງມືຂຶ້ນເພື່ອປົດລັອກ ສໍາລັບການປັບຂັ້ນສອງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

ຊຸດ SOLH ASV ເປັນປ່ຽງຄວບຄຸມນິວເມຕິກຄວາມໄວສູງແບບມືອາຊີບ 4-in-1 ທີ່ປະສົມປະສານການລະບາຍອາກາດໄວ, ການຄວບຄຸມການລະບາຍອາກາດ, ການຫຼຸດຜ່ອນສຽງລົບກວນ ແລະ ການຕິດຕັ້ງແບບສໍາຜັດດຽວ. ດ້ວຍພື້ນທີ່ການໄຫຼສອງເທົ່າ, ໂຄງສ້າງຕ້ານການສັ່ນສະເທືອນ push-lock ແລະວັດສະດຸທົນທານຕໍ່ໄຟ, ມັນຕອບສະຫນອງຄວາມຕ້ອງການການດໍາເນີນງານທີ່ມີຄວາມໄວສູງ, ຄວາມຖີ່ສູງແລະງຽບຂອງກະບອກສູບລົມ, ເປັນການທົດແທນການຍົກລະດັບທີ່ດີທີ່ສຸດສໍາລັບປ່ຽງຄວບຄຸມຄວາມໄວຊຸດ AS ທົ່ວໄປ.
