C85 Series Stainless Steel ກະບອກສູບ Mini

SOLH C85/CD85 ກະບອກຂະຫນາດນ້ອຍສະແຕນເລດປະຕິບັດຕາມມາດຕະຖານສາກົນ ISO 6432 ແລະສາມາດແລກປ່ຽນໂດຍກົງກັບແບບ SMC ທີ່ທຽບເທົ່າ. ຂະຫນາດເຈາະ: φ8/10/12/16/20/25 mm. Barrel ແລະ piston rod ແມ່ນເຮັດຈາກສະແຕນເລດ 304 ທົນທານຕໍ່ rust ແລະ corrosion ທີ່ດີເລີດ, ນໍາໃຊ້ກັບຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນໆແລະສະພາບແວດລ້ອມເປັນດ່າງ, ເຊັ່ນດຽວກັນກັບສາຍການຜະລິດທີ່ສະອາດສໍາລັບອຸດສາຫະກໍາອາຫານ, ຢາແລະເອເລັກໂຕຣນິກ. ການຮັບຮອງເອົາໂຄງສ້າງຂອງຝາປິດທ້າຍທີ່ບໍ່ມີເຊືອກຜູກ, ກະບອກສູບມີການອອກແບບທີ່ກະທັດຮັດແລະນ້ໍາຫນັກເບົາ. variants ສໍາເລັດປະກອບມີການສະແດງ double ມາດຕະຖານ, ການສະແດງພາກຮຽນ spring ດຽວສະແດງ / ຂະຫຍາຍ, ປະເພດ synchronous rod double ແລະ C85K square rod cylinder ບໍ່ຫມຸນ. ລຸ້ນ CD85 ມີການຕິດຕັ້ງແຫວນແມ່ເຫຼັກໃນຕົວເພື່ອກວດຫາຕຳແໜ່ງຜ່ານສະວິດແມ່ເຫຼັກ. ເບາະຢາງມາດຕະຖານໄດ້ຖືກສະຫນອງ; suffix C cushion ອາກາດເປັນທາງເລືອກສໍາລັບ φ10 ~ 25 ແບບທີ່ຈະດູດຊຶມຜົນກະທົບພາຍໃຕ້ການດໍາເນີນງານຄວາມໄວສູງ. ຄວາມກົດດັນເລີ່ມຕົ້ນຂັ້ນຕ່ໍາເຖິງ 0.05MPa, ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນໃນໄລຍະຍາວດ້ວຍຄວາມໄວ piston ຈາກ 50 ຫາ 1500 ມມ / ວິນາທີ, ທີ່ສົມບູນແບບສໍາລັບການສົ່ງຄືນຄວາມຖີ່ສັ້ນຂອງເສັ້ນເລືອດຕັນ. ຊຸດເຕັມຂອງທາງເລືອກການຕິດຕັ້ງມາດຕະຖານ ISO ແມ່ນມີ: clevis ປະສົມປະສານ, flange, foot mount, trunnion mount ແລະອື່ນໆ. ເມື່ອປຽບທຽບກັບກະບອກສູບ MI ແລະ MA, C85 ເປັນເຈົ້າຂອງຂະຫນາດ ISO ທີ່ໄດ້ຮັບການຍອມຮັບທົ່ວໂລກ, ນໍາເອົາຄວາມສະດວກສະບາຍທີ່ໂດດເດັ່ນສໍາລັບການປ່ຽນອຸປະກອນໃນຕະຫຼາດຕ່າງປະເທດ. ແນະນຳໃຫ້ມີຂອບຄວາມປອດໄພແຮງດັນຢ່າງໜ້ອຍ 50% ໃນລະຫວ່າງການເລືອກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

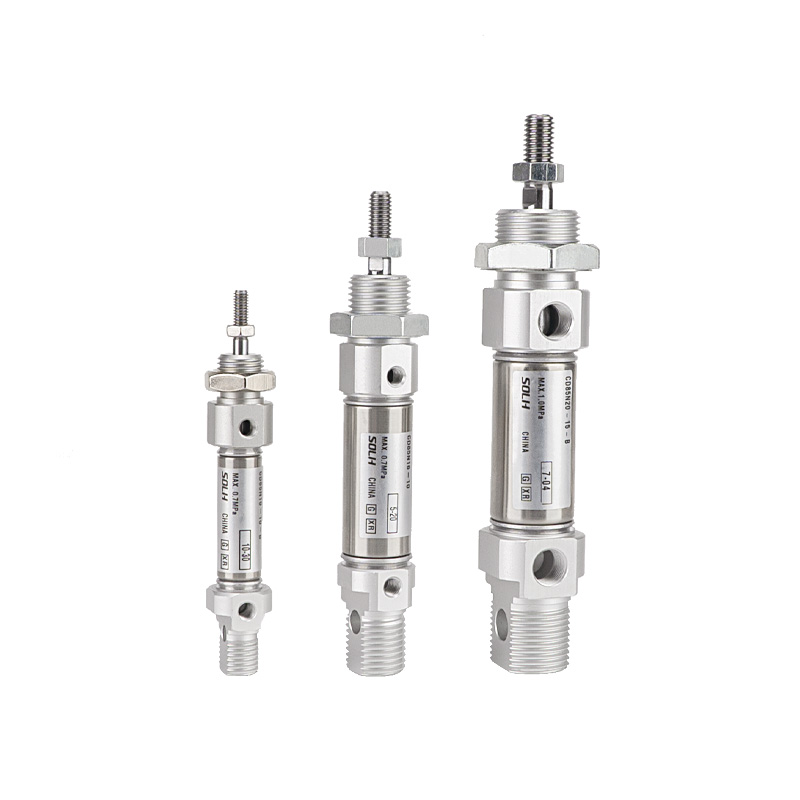

C85 Series Stainless Steel ກະບອກສູບ Mini (ມາດຕະຖານ ISO 6432, ລະບົບເຂົ້າກັນໄດ້ SMC)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ລາຍການຜະລິດຕະພັນທີ່ເນັ້ນການສົ່ງອອກ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

SOLH C85 series stainless steel cylinder ປະຕິບັດຕາມມາດຕະຖານສາກົນ ISO 6432, ຂອບເຂດເຈາະ φ8 ~ 25mm. ຄຸນລັກສະນະ: ໂຄງຮ່າງກະທັດລັດ, ການຕໍ່ຕ້ານ corrosion, ປະສິດທິພາບຄວາມໄວສູງ & ຄວາມຖີ່ສູງ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອາຫານ, ຢາ, ເອເລັກໂຕຣນິກແລະອຸປະກອນອັດຕະໂນມັດ pneumatic ທົ່ວໄປ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

1. ມາດຕະຖານ: ISO 6432 (φ8–φ25), ຂະຫນາດ mounting ທົ່ວໄປສໍາລັບຕະຫຼາດກະບອກ mini ທົ່ວໂລກ.

2. ວັດສະດຸ: 304 ຖັງສະແຕນເລດ, rod piston ແລະ lock ຫມາກແຫ້ງເປືອກແຂງ; rust-proof, ເຫມາະສໍາລັບຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອແລະສະພາບການເຮັດວຽກເປັນດ່າງອ່ອນແອ.

3. ໂຄງສ້າງ: ໝວກປາຍມ້ວນ, ບໍ່ຕິດເຊືອກ, ຮູບຊົງກະບອກຊື່, ຂະໜາດນ້ອຍ ແລະນ້ຳໜັກເບົາ.

4. ການປ່ຽນແປງການປະຕິບັດ

-- rod ດຽວ double acting (ມາດຕະຖານ)

-- ການສະແດງດຽວ (ການກັບຄືນມາພາກຮຽນ spring / ພາກຮຽນ spring ຂະຫຍາຍ)

-- ກະບອກສູບ synchronous ສອງ rod

-- C85K ປະເພດ rod ບໍ່ຫມຸນ

5. Cushion: ເບາະຢາງມາດຕະຖານ; cushion ອາກາດ (suffix C) ທາງເລືອກສໍາລັບφ10–25 ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບພາຍໃຕ້ການເຄື່ອນໄຫວຄວາມໄວສູງ.

6. ການຜະນຶກ: ການປະທັບຕາ bidirectional ພິເສດທີ່ມີຮ່ອງອ່າງເກັບນ້ໍາ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ຊີວິດການບໍລິການຍາວພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ບໍ່ມີນ້ໍາມັນ.

7. ການກວດຫາຕໍາແຫນ່ງ: ແຫວນແມ່ເຫຼັກໃນຕົວ (ລະຫັດ D) ທາງເລືອກ; ຮູບແບບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ: A = ຮ່ອງຕິດຕາມ, B = ຮ່ອງແຖບເຫຼັກ.

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: CD85N25-100C-B

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
C85	ຊຸດພື້ນຖານ	ກະບອກສູບຂະໜາດນ້ອຍສະແຕນເລດ ISO6432
D	ທາງເລືອກແມ່ເຫຼັກ	D=ວົງແມ່ເຫຼັກໃນຕົວ; ເປົ່າ=ບໍ່ມີແມ່ເຫຼັກ
N/F/E/K	ລະຫັດຕົວແປ	N=ປະເພດພື້ນຖານປະສົມປະສານ clevis F=ປະເພດປາຍແປ E=ການສະແດງດ່ຽວ K=ໄມ້ບໍ່ໝູນ
25	ຂະໜາດເຈາະ (ມມ)	8,10,12,16,20,25
100	ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ	ສູງສຸດ. 400mm ສໍາລັບການສະແດງສອງເທົ່າ
C	ເບາະ	ເປົ່າ=ເບາະຢາງ; C=ເບາະແອ (φ10~25 ມີ)
B	ສະຫຼັບ Mount	A = ຮ່ອງຕິດຕາມ; B = ຮ່ອງແຖບເຫຼັກ

2. Order Reference Example：CD85N16-50

-- ປະເພດພື້ນຖານ, ເຈາະ 16, stroke 50, ການກໍ່ສ້າງໃນແມ່ເຫຼັກ, cushion ຢາງ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການມາດຕະຖານ (Double Acting)

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຂະຫນາດເຈາະ	φ8,10,12,16,20,25 ມມ
ຄວາມກົດດັນປະຕິບັດງານ	0.1–1.0MPa; ຄວາມກົດດັນການເລີ່ມຕົ້ນຕໍາ່ສຸດທີ່: 0.05MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ + 70 ℃ ; - 10 ~ + 60 ℃ ສໍາລັບຮູບແບບທີ່ມີແມ່ເຫຼັກ
ຄວາມໄວລູກສູບ	50–1500mm/s, ເຫມາະສໍາລັບ reciprocation ຄວາມຖີ່ສູງ
ເບາະ	ເບາະຢາງມາດຕະຖານ; ເບາະລົມເປັນທາງເລືອກ (φ10–25)
Air Port Thread	M5×0.8 (φ8–16); G1/8 (φ20–25)
ການລະບາຍນ້ໍາ	ຮອງຮັບການທຳງານແບບບໍ່ມີນ້ຳມັນ, ນ້ຳມັນກ່ອນ
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ	±1.0ມມ

ຄວາມດັນທາງທິດສະດີ & ແຮງດຶງ @0.6MPa (Rod ດຽວ, ໜ່ວຍ: N)

ເຈາະ (ມມ)	ແຮງດັນ (N)	ແຮງດຶງ (N)	ການອ້າງອິງຕາມແນວນອນ Load (kg)
8	30	27	1.5
10	47	43	2.3
12	68	62	3.4
16	121	110	6.0
20	188	172	9.4
25	294	270	14.7

ຮູບແບບການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

1. ຕົວເລືອກການຕິດຕັ້ງ ISO6432

-- N: ປະເພດພື້ນຖານທີ່ມີ clevis ປະສົມປະສານ (ທີ່ນິຍົມທີ່ສຸດ)

-- F: ການຕິດຕັ້ງຕາມແກນປາຍຮາບພຽງ

-- L: Single foot mount / M: Double foot mount

-- G: Flange mount

-- NU: ການຕິດຕັ້ງ Trunnion clevis

2. ສະບັບອະນຸພັນຫຼັກ

-- CD85: ມີວົງແມ່ເຫຼັກໃນຕົວ, ເຂົ້າກັນໄດ້ກັບເຊັນເຊີແມ່ເຫຼັກ

-- C85K: ທໍ່ລູກສູບສີ່ຫຼ່ຽມບໍ່ໝຸນ, ການຈັດຕຳແໜ່ງຕ້ານການບິດ

-- C85E: ການສະແດງດ່ຽວ (ການກັບຄືນພາກຮຽນ spring / ພາກຮຽນ spring ຂະຫຍາຍ)

-- CWCD85E: ກະບອກສູບ double acting double rod, synchronous motion

ການປຽບທຽບການຄັດເລືອກ: C85 VS MI VS MA

1. ✅ ໂອກາດທີ່ຕ້ອງການ C85

-- ອຸດສາຫະກໍາອາຫານ, ການຢາ ແລະເອເລັກໂຕຣນິກ: ສະແຕນເລດ, ເກຣດສະອາດ, ຕ້ານການກັດກ່ອນ

-- ຮອບວຽນຄວາມໄວສູງ & ຄວາມຖີ່ສູງ: 50-1500mm/s ໄລຍະສັ້ນ reciprocating

-- ຮູບແບບອຸປະກອນກະທັດລັດ: φ8–25 ຮ່າງກາຍກະບອກກະທັດຮັດ

-- ສະພາບແວດລ້ອມກອງປະຊຸມທີ່ມີຄວາມຊຸ່ມຊື່ນ & ກັດກ່ອນເລັກນ້ອຍ

-- ຄວາມຕ້ອງການການແລກປ່ຽນທົ່ວໂລກ: ISO6432 ມິຕິທົ່ວໄປສໍາລັບການທົດແທນໂດຍກົງ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ thrust & ໂຫຼດອອກຕາມລວງນອນ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ເລືອກເຈາະຂະຫນາດນ້ອຍກວ່າສໍາລັບການດໍາເນີນງານຄວາມຖີ່ທີ່ສູງຂຶ້ນ.

2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບຂອບ 10–20mm; stroke ສູງສຸດ 400mm.

3. ການເລືອກການຕັ້ງຄ່າ

-- ແມ່ເຫຼັກໃນຕົວ: ເພີ່ມລະຫັດ D

-- ການຫຼຸດຜ່ອນຜົນກະທົບຄວາມໄວສູງ: ເລືອກ suffix C cushion ອາກາດ

-- ຂໍ້ກໍານົດຕ້ານການບິດ: ເລືອກ K ສະບັບທີ່ບໍ່ແມ່ນການຫມຸນ

-- ຈັບຄູ່ຮູບແບບການຕິດຕັ້ງ: N / F / L / M / G ອີງຕາມໂຄງສ້າງອຸປະກອນ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH C85 / CD85 ISO6432 ທໍ່ສະແຕນເລດ mini cylinder ແມ່ນສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC ທີ່ນໍາເຂົ້າ, ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນຄວາມໄວສູງ, ວິທີການຕິດຕັ້ງຫຼາຍແລະ rod ຕ້ານການຫມຸນທາງເລືອກ, ຕົວກະຕຸ້ນເສັ້ນທີ່ເຫມາະສົມສໍາລັບອາຫານ, ການແພດແລະສາຍການຜະລິດອັດຕະໂນມັດທາງເອເລັກໂຕຣນິກ.
