ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

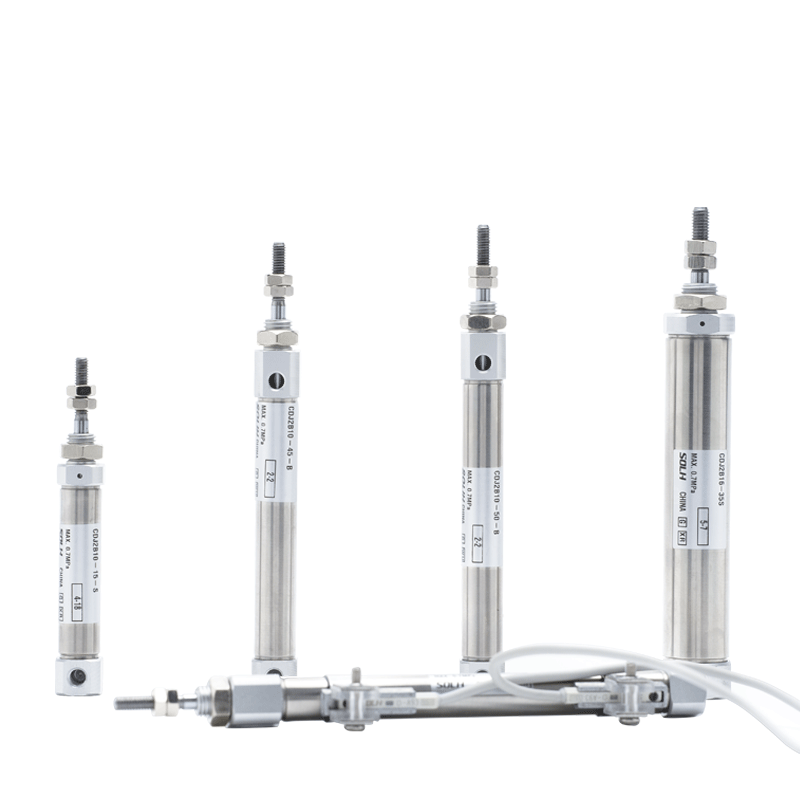

ຊຸດ SOLH CDJ2 ເປັນກະບອກສູບຂະໜາດນ້ອຍສະແຕນເລດທີ່ປະກອບເປັນວົງແມ່ເຫຼັກ, ສາມາດປ່ຽນໄດ້ກັບຊຸດ SMC CJ2 ຢ່າງສົມບູນ. ຂະຫນາດເຈາະ: φ6 / 10 / 16mm. ຄຸນນະສົມບັດທີ່ໂດດເດັ່ນ: ໂຄງຮ່າງການກະທັດລັດ ultra-compact, ການກໍ່ສ້າງນ້ໍາຫນັກເບົາ, ການຕໍ່ຕ້ານ corrosion ແລະການດໍາເນີນງານຄວາມຖີ່ສູງຄວາມໄວສູງທີ່ຫມັ້ນຄົງ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເອເລັກໂຕຣນິກ, ການແພດ, ການປຸງແຕ່ງອາຫານແລະຄວາມແມ່ນຍໍາອັດຕະໂນມັດສະຖານີອາວະກາດ confined-space; ຕົວກະຕຸ້ນເສັ້ນສາຍຂະໜາດນ້ອຍຕົ້ນຕໍ.
1. ການກໍານົດມາດຕະຖານ: ກົງກັບມາດຕະຖານຂະຫນາດກະບອກ SMC mini (ບໍ່ແມ່ນມາດຕະຖານ ISO), ຂະຫນາດ mounting ທົ່ວໄປໃນອຸດສາຫະກໍາ.
2. ວັດສະດຸ: 304 stainless steel barrel & piston rod, rust-proof ແລະ corrosion resistance, ເຫມາະສໍາລັບຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອ, alkali ອ່ອນແອແລະສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດ.
3. ໂຄງປະກອບການ: ຖັງຮອບຊື່, ປາຍ crimped caps, ການອອກແບບບໍ່ມີ tie-rod, ປະລິມານ ultra-ນ້ອຍ. CDJ2-16×100 ພຽງແຕ່ປະມານ. 120g.
4. ການປ່ຽນແປງການປະຕິບັດ
-- CDJ2B Double Acting: ການສະຫນອງອາກາດທັງສອງສົ້ນ, ແບບມາດຕະຖານທົ່ວໄປ
-- CDJ2E Single Acting: Spring return; CDJ2ET: ພາກຮຽນ spring ຂະຫຍາຍ
-- CDJ2KB ບໍ່ຫມຸນ: ທໍ່ລູກສູບ hexagonal ສໍາລັບຕ້ານການບິດແລະການວາງຕໍາແຫນ່ງທີ່ຊັດເຈນ
5. Cushion: ເບາະຢາງມາດຕະຖານ; air cushion (suffix Z) ທາງເລືອກສໍາລັບຄໍາຮ້ອງສະຫມັກຄວາມໄວສູງເພື່ອຫຼຸດຜ່ອນຜົນກະທົບແລະສຽງ.
6. ການຜະນຶກ: ການປະທັບຕາ friction ຕ່ໍາກັບຮ່ອງອ່າງເກັບນ້ໍານ້ໍາມັນ. ຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາ (0.06MPa), ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ຊີວິດການບໍລິການ ≥5 ລ້ານຮອບ.
7. ການກວດສອບຕໍາແຫນ່ງ: ວົງແມ່ເຫຼັກໃນຕົວ, ເຫມາະສົມກັບສະວິດແມ່ເຫຼັກຊຸດ M9B / A93 / Z73 ສໍາລັບການກວດສອບຕໍາແຫນ່ງ piston.

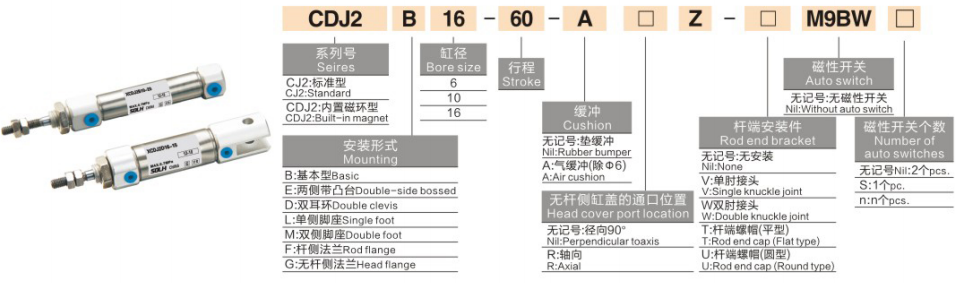

1. ຕົວຢ່າງ: CDJ2B16-50Z-B
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມລະຫັດ |
| CDJ2 |
ລະຫັດຊຸດ |
ກະບອກສູບ mini ສະແຕນເລດທີ່ມີແມ່ເຫຼັກກໍ່ສ້າງໃນ |
| B / E / ET / KB |
ປະເພດການປະຕິບັດ |
B=ການສະແດງສອງເທົ່າ E=Single Acting Spring ກັບຄືນ ET=Single Acting Spring Extend KB=ການບໍ່ໝຸນແບບ Double Acting |
|
16 |
ຂະໜາດເຈາະ (ມມ) |
6/10/16 |
|
50 |
ຈັງຫວະມາດຕະຖານ (ມມ) |
Double acting ສູງສຸດ 200mm; Single acting ສູງສຸດ 100mm |
|
Z |
ຕົວເລືອກເບາະ |
ເປົ່າ = ເບາະຢາງ Z = ເບາະແອ (φ10/16 ມີ) |
|
B |
ສະຫຼັບ Mount Groove |
A = ຮ່ອງຕິດຕາມ; B = ຮ່ອງແຖບເຫຼັກ (ທົ່ວໄປ) |
2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
-- CDJ2B10-30-B：Bore10, stroke30, double acting, cushion ຢາງ, ອຸປະກອນແມ່ເຫຼັກ
-- CDJ2E6-15-B：Bore6, stroke15, ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ
-- CDJ2KB16-50-B：Bore16, stroke50, ທໍ່ລູກສູບ hexagonal ບໍ່ຫມຸນ.
|
ລາຍການພາລາມິເຕີ |
ມາດຕະຖານສະເພາະ |
| ຊ່ວງເຈາະ |
φ6, φ10, φ16 ມມ |
| ຄວາມກົດດັນປະຕິບັດງານ |
0.1~0.7MPa (ການສະແດງດ່ຽວ: 0.2~0.7MPa); ຕ່ຳສຸດ ຄວາມກົດດັນເລີ່ມຕົ້ນ 0.06MPa |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.05 MPa |
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-10 ~ +70 ℃；0 ~ +60 ℃ ເມື່ອເຫມາະກັບສະວິດແມ່ເຫຼັກ |
| ຄວາມໄວປະຕິບັດງານ |
50 ~ 750 mm/s |
| ເບາະ |
ເບາະຢາງມາດຕະຖານ; ເບາະແອ (Z) ທາງເລືອກສໍາລັບφ10/16 |
| Air Port Thread |
M5×0.8 ສໍາລັບເຈາະທັງໝົດ |
| ການລະບາຍນ້ໍາ |
ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສາມາດໃຊ້ໄດ້ |
| ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ |
±1.0ມມ |
1. Double Acting CDJ2B
|
ເຈາະ (ມມ) |
ແຮງດັນ (N) |
ແຮງດຶງ (N) |
ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. Single Acting CDJ2E (Spring Return @0.5MPa)
| ເຈາະ (ມມ) |
ແຮງດັນ (N) |
Spring Return Force (N) |
ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. ອຸປະກອນເສີມ
-- B ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານກະທູ້ປາຍ (ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ)
-- Flange: Rod-side / head-side flange mount
-- L ວົງເລັບຕີນ: ການແກ້ໄຂຕີນດຽວ
-- D Double clevis: ດ້ານຫລັງ double clevis (φ10/16)
-- E Boss mount: ນາຍໜ້າຕິດຕັ້ງແບບຫຼາຍທິດທາງຢູ່ເທິງຝາປິດ
2. ຊຸດອະນຸພັນຫຼັກ
-- CDJ2B: ການສະແດງສອງເທົ່າມາດຕະຖານ
-- CDJ2E: ການສະແດງດຽວ, ການດຶງພາກຮຽນ spring (ຖອນອັດຕະໂນມັດຫຼັງຈາກການຕັດອາກາດ)
-- CDJ2ET: ການສະແດງດ່ຽວ, ການຂະຫຍາຍພາກຮຽນ spring (ຂະຫຍາຍອັດຕະໂນມັດຫຼັງຈາກການຕັດທາງອາກາດ)
-- CDJ2KB: ລູກສູບຫົກຫຼ່ຽມບໍ່ໝຸນ
-- CDJ2RB: Direct mount slim version without mounting bosses
1. ການຄັດເລືອກເຈາະ: ການຄິດໄລ່ thrust / ການໂຫຼດທີ່ຕ້ອງການ, ສະຫງວນ ≥50% ຂອບໃບຄວາມປອດໄພ; ເລືອກເຈາະຂະຫນາດນ້ອຍກວ່າສໍາລັບຄວາມໄວຮອບວຽນທີ່ສູງຂຶ້ນ.
2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບພິເສດ 10 ~ 20mm ໃນການເດີນທາງທີ່ມີປະສິດທິພາບ; Max stroke: double acting 200mm, single acting 100mm.
3. ການຈັບຄູ່ການຕັ້ງຄ່າ
-- ປະເພດການປະຕິບັດ: Double acting → B; single acting ພາກຮຽນ spring retract → E; ຕຳແໜ່ງຕ້ານການບິດ → KB
-- Cushion: ການດໍາເນີນງານຄວາມໄວສູງເລືອກ Z air cushion
-- ຕໍາແຫນ່ງຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເລືອກຮູບແບບທີ່ຕິດຕັ້ງແມ່ເຫຼັກ, ຈັບຄູ່ສະວິດແມ່ເຫຼັກ M9B / A93
SOLH CDJ2 ກະບອກ mini ແບບປາກກາສະແຕນເລດແມ່ນສາມາດແລກປ່ຽນໄດ້ກັບ SMC CJ2, ມີຢູ່ໃນການສະແດງສອງເທົ່າ, ການສະແດງດ່ຽວແລະບໍ່ຫມຸນ, ເບາະຢາງ / ອາກາດທາງເລືອກ, ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ corrosion, ທີ່ເຫມາະສົມທີ່ເຫມາະສົມກັບຕົວກະຕຸ້ນເສັ້ນຂະຫນາດນ້ອຍທີ່ມີຄວາມຖີ່ສູງສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກ, ການແພດແລະອາຫານອັດຕະໂນມັດ.
