ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

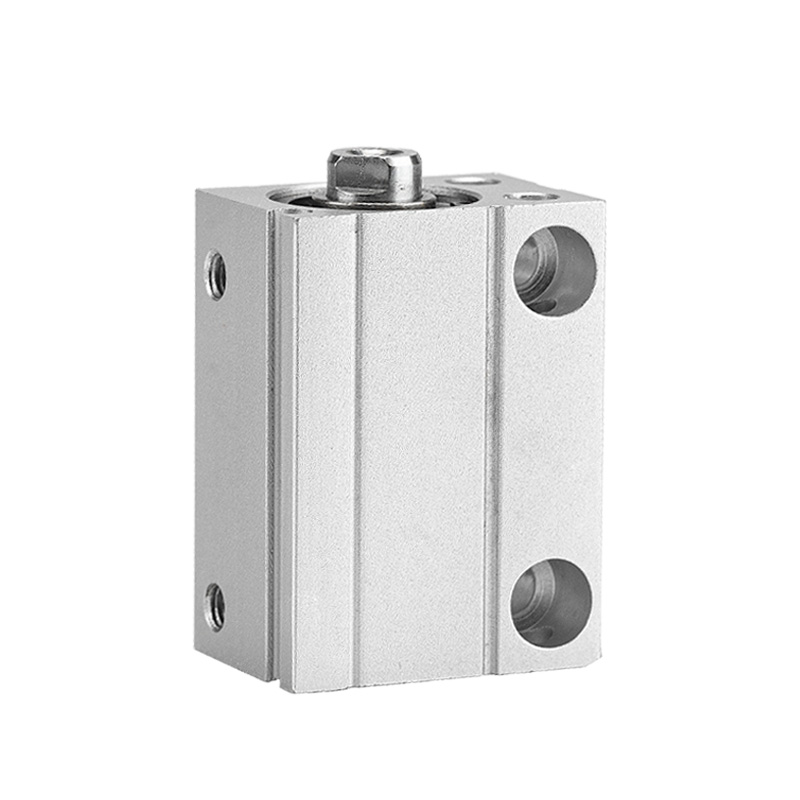

SOLH CDUJB series ultra-mini free cylinder ຖືກອອກແບບມາສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ. ເມື່ອປຽບທຽບກັບຊຸດ CU ມາດຕະຖານ, ຄວາມຍາວໂດຍລວມຫຼຸດລົງ 64% ແລະປະລິມານຕັດ 70%. ຮ່າງກາຍກະທັດຮັດອະນຸຍາດໃຫ້ການຕິດຕັ້ງໂດຍກົງຫຼາຍດ້ານໂດຍບໍ່ມີວົງເລັບ. CDUJB ພ້ອມດ້ວຍແມ່ເຫຼັກໃນຕົວເພື່ອກວດຫາຕຳແໜ່ງ. ໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນ 3C ເອເລັກໂຕຣນິກ, ເຄື່ອງມືທາງການແພດແລະ semiconductor ອັດຕະໂນມັດອັດຕະໂນມັດ.
|
ຕົວແບບ |
ຄຸນສົມບັດ |
ຄໍາຮ້ອງສະຫມັກ |
| CUJB |
ບໍ່ມີວົງແຫວນແມ່ເຫຼັກ, ບໍ່ມີເຊັນເຊີຕິດຕັ້ງ |
ການໂຫຼດແສງສະຫວ່າງຈຸນລະພາກລາຄາຖືກໂດຍບໍ່ມີການຕໍານິຕິຊົມຕໍາແຫນ່ງ |
| CDUJB |
ແມ່ເຫຼັກໃນຕົວ, ເຂົ້າກັນໄດ້ກັບສະວິດ CMSH/DMSH, D-M9BV |
ອັດຕະໂນມັດຕ້ອງການສັນຍານຕໍາແຫນ່ງ stroke |
| CDUJS |
ຮຸ່ນທີ່ສະອາດ, ວັດສະດຸທີ່ບໍ່ມີທອງແດງ |
ອຸປະກອນການແພດ, ຫ້ອງສະອາດ semiconductor |
-- ຮ່າງກາຍຮູບສີ່ຫຼ່ຽມຂະຫນາດໃຫຍ່ Super, ເຫມາະສົມສໍາລັບຮູບແບບຫນາແຫນ້ນແລະ jig ຝັງ;
-- ຮູ mounting ຫຼາຍດ້ານຢູ່ທາງລຸ່ມ, ດ້ານຂ້າງແລະທ້າຍໃບຫນ້າ, ຕິດຕັ້ງຈາກທິດທາງໃດ;
-- ແມ່ເຫຼັກໃນຕົວ (CDUJB), ຊ່ອງເຊັນເຊີຄູ່ສໍາລັບການກວດສອບຕໍາແຫນ່ງຂະຫຍາຍ / ຖອດ;
-- ແຜ່ນໄສ້ແມ່ເຫຼັກ MU-S025 ເປັນທາງເລືອກເພື່ອຫຼີກເວັ້ນການແຊກແຊງເຊິ່ງກັນແລະກັນສໍາລັບກະບອກສູບທີ່ຈັດລຽງຢ່າງໃກ້ຊິດ;
-- ເບາະປາຍຢາງທີ່ເປັນທາງເລືອກເພື່ອຫຼຸດຜ່ອນຜົນກະທົບສໍາລັບ workpieces ຂະຫນາດນ້ອຍ;
-- ການອອກແບບທີ່ບໍ່ມີທອງແດງ CDUJS ຫຼີກເວັ້ນການຝົນຂອງໂລຫະສໍາລັບສະພາບແວດລ້ອມທີ່ສະອາດ.

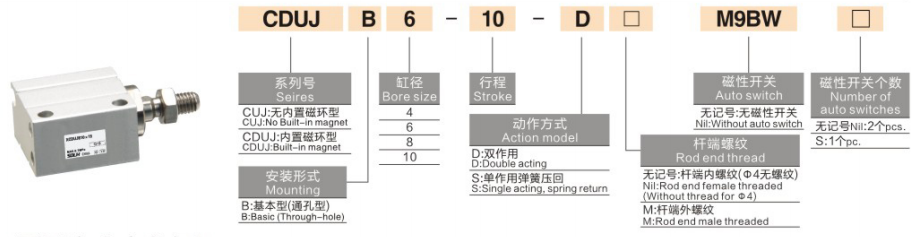

1. ຕົວຢ່າງ: CDUJB8×15D-M
-- CDUJB: ລະຫັດຊຸດ (C = ສ້າງໃນແມ່ເຫຼັກ; CUJB = ບໍ່ແມ່ນແມ່ເຫຼັກ)
-- 8: ຂະຫນາດເຈາະ (mm): 4,6,8,10,12,16,20
-- 15: ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ (ມມ)
-- D: ການສະແດງສອງເທົ່າ; S: ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ
-- M: rod thread ພາຍນອກ; ບໍ່ມີເຄື່ອງຫມາຍ = ກະທູ້ພາຍໃນ; φ4/φ6 ໂດຍບໍ່ມີການ thread rod
|
ພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
| ຂະຫນາດເຈາະ |
4,6,8,10,12,16,20 ມມ |
| ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ |
4/6/8/10:4~30mm; 12/16:5~30mm; 20:5~50mm |
| ປະເພດການສະແດງ |
ການສະແດງຄູ່ (ຕົ້ນຕໍ), ການສະແດງພາກຮຽນ spring ດຽວກັບຄືນ |
| ຄວາມກົດດັນປະຕິບັດງານ |
ການສະແດງສອງເທົ່າ: 0.15 ~ 0.7MPa (φ4/φ6); 0.1 ~ 0.7MPa (≥φ8); ການສະແດງດ່ຽວ: 0.35~0.7MPa (φ4) |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.0 MPa |
| ຊ່ວງອຸນຫະພູມ |
ບໍ່ແມ່ນແມ່ເຫຼັກ: -10 ~ 70 ℃; ຮຸ່ນແມ່ເຫຼັກ: -10 ~ 60 ℃ |
| ຄວາມໄວລູກສູບ |
50-500 ມມ/ວິ |
| ເບາະ |
ບໍ່ມີ cushion / ຢາງ buffer ທາງເລືອກ |
| Port Thread |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| ການລະບາຍນ້ໍາ |
ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ |
| ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ |
±0.5 ມມ |
|
ເຈາະ (ມມ) |
ພື້ນທີ່ (ມມ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
-- 3C ເອເລັກໂຕຣນິກຈຸນລະພາກ jig, ການຂົນສົ່ງ chip, insertion ເຊື່ອມຕໍ່;
- ການປຸງແຕ່ງຕົວຢ່າງອຸປະກອນການແພດ, ກົນໄກການຊຸກຍູ້ຈຸນລະພາກ;
-- ການຈັດຕໍາແຫນ່ງ wafer semiconductor, ຫ້ອງສະອາດ actuator miniature;
-- stopper ອັດຕະໂນມັດ, clamping stroke ສັ້ນແລະຕໍາແຫນ່ງ.
⚠️ ເຕືອນການເລືອກ
-- ບໍ່ເຫມາະສົມສໍາລັບການໂຫຼດຊົດເຊີຍດ້ານຂ້າງຫນັກ; ເພີ່ມຄູ່ມືຖ້າມີກໍາລັງຂ້າງຄຽງ.
-- ແຜ່ນໄສ້ແມ່ເຫຼັກຕ້ອງການເມື່ອມີກະບອກສູບຫຼາຍອັນທີ່ຕິດຕັ້ງຂ້າງຄຽງ.
SOLH CDUJB ultra compact free mount cylinder pneumatic ເຮັດໃຫ້ການຕິດຕັ້ງທີ່ບໍ່ມີວົງເລັບຫຼາຍທິດ, ຕົວກະຕຸ້ນ micro linear ທີ່ເຫມາະສົມສໍາລັບການອັດຕະໂນມັດຄວາມແມ່ນຍໍາຊ່ອງຈໍາກັດໃນ 3C, ອຸດສາຫະກໍາການແພດແລະ semiconductor.
