CG1 / CDG1 Series ກະບອກນ້ໍາຫນັກເບົາ

ກະບອກສູບລົມອາລູມິນຽມ SOLH CG1/CDG1 ທີ່ມີນ້ໍາຫນັກເບົາກວມເອົາຂະຫນາດເຈາະ φ20 ~ 100 ມມແລະເຮັດຫນ້າທີ່ເປັນຕົວປ່ຽນມິຕິໂດຍກົງສໍາລັບຊຸດ SMC CA1. ການກໍ່ສ້າງດ້ວຍຖັງອາລູມິນຽມ extruded & ຝາທ້າຍແລະ rod piston ແຂງ chrome plated, ມັນແມ່ນ 30% ສີມ້ານກວ່າກະບອກມາດຕະຖານທໍາມະດາທີ່ມີການກະຈາຍຄວາມຮ້ອນທີ່ດີເລີດ. ໂຄງປະກອບການຝາປິດປາຍກະທູ້ ອຳນວຍຄວາມສະດວກໃນການຖອດ ແລະ ບຳລຸງຮັກສາໄດ້ງ່າຍ. ທ່າເຮືອອາກາດສີ່ທິດທາງຈັດລຽງເປັນໄລຍະຫ່າງ 90° ສະເໜີຮູບແບບທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ. ຕົວແປທີ່ອຸດົມສົມບູນປະກອບມີ CDG1B ມາດຕະຖານປະເພດການສະແດງສອງເທົ່າ, CG1S/CG1T ການສະແດງພາກຮຽນ spring ກັບຄືນ / ຂະຫຍາຍດຽວ, cylinder synchronous rod double CG1W ແລະ CG1K hexagonal non-rotating cylinder. ໂມເດວ CDG1 ມີການຕິດຕັ້ງແຫວນແມ່ເຫຼັກທີ່ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ M9B/A93 ສໍາລັບຕໍາແໜ່ງຕໍາແໜ່ງ. ເບາະຢາງມາດຕະຖານມີອຸປະກອນ; suffix A ເບາະອາກາດເປັນທາງເລືອກໃນການຫຼຸດຜ່ອນສິ່ງລົບກວນພາຍໃຕ້ການດໍາເນີນການຄວາມໄວສູງ. ການປະທັບຕາປະສົມ friction ຕ່ໍາສະຫນອງຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາ, ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການຫຼາຍກວ່າ 8 ລ້ານຮອບ. ຮູບແບບການຕິດຕັ້ງຫຼາຍສາມາດໃຊ້ໄດ້: ປະເພດພື້ນຖານ, ຕີນ mount, flange, clevis ແລະ trunnion mount. ສົມບູນແບບສໍາລັບເຄື່ອງໃຊ້ reciprocating ຄວາມຖີ່ສູງ, ແຮງດັນຍາວ, ເບົາແລະຂະຫນາດກາງໃນສາຍລໍາລຽງ, ເຄື່ອງຈັກຫຸ້ມຫໍ່ແລະອຸປະກອນອັດຕະໂນມັດເອເລັກໂຕຣນິກ. ຂອບຄວາມປອດໄພ 50% ຄວນສະຫງວນໄວ້ໃນລະຫວ່າງການເລືອກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

CG1 / CDG1 ຊຸດອາລູມິນຽມກະບອກສູບນ້ໍາຫນັກເບົາ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

SOLH CG1/CDG1 ອາລູມິນຽມກະບອກກົມທີ່ມີນ້ໍາຫນັກເບົາ, ເຈາະ φ20 ~ 100mm, ການທົດແທນຜູ້ສືບທອດສໍາລັບຊຸດ SMC CA1 ເກົ່າທີ່ມີຂະຫນາດທີ່ສາມາດປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນ. ຄຸນນະສົມບັດ: ນ້ໍາຫນັກເບົາ, ການຕິດຕັ້ງແບບທົ່ວໆໄປ, ຮູບແບບທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ສຽງຕ່ໍາ & ປະສິດທິພາບຄວາມໄວສູງ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສາຍ conveyor ອັດຕະໂນມັດ, ອຸປະກອນເອເລັກໂຕຣນິກ, ເຄື່ອງຈັກການຫຸ້ມຫໍ່, ອຸປະກອນອຸດສາຫະກໍາແສງສະຫວ່າງສໍາລັບການໂຫຼດແສງສະຫວ່າງ & ຂະຫນາດກາງ, stroke ຍາວແລະຄໍາຮ້ອງສະຫມັກ reciprocating ຄວາມຖີ່ສູງ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

1. ມາດຕະຖານ: ຮຸ່ນໃຫມ່ SMC ກະບອກຮອບນ້ໍາຫນັກເບົາ, ການທົດແທນໂດຍກົງສໍາລັບຊຸດ CA1.

2. ວັດສະດຸ: ຖັງອາລູມິນຽມ extruded & ຫມວກທ້າຍ, ແຂງ chrome plated piston rod. 30% ເບົາກວ່າກະບອກສູບມາດຕະຖານທໍາມະດາ, ມີຄວາມເຂັ້ມແຂງສູງແລະການກະຈາຍຄວາມຮ້ອນທີ່ດີ.

3. ໂຄງສ້າງ: ຝາປິດທ້າຍກະທູ້, ຮູບຮ່າງຮອບຊື່, ຖອດອອກງ່າຍ & ບໍາລຸງຮັກສາ. 4 ທ່າທາງທາງອາກາດ (ໄລຍະຫ່າງ 90°), ການຈັດວາງທໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ.

4. ການປ່ຽນແປງການປະຕິບັດ

-- CG1B Double Acting: ການສະຫນອງອາກາດທັງສອງສົ້ນ, ຮູບແບບມາດຕະຖານທົ່ວໄປທີ່ສຸດ

-- CG1S / CG1T Single Acting: S=Spring return; T=ພາກຮຽນ spring ຂະຫຍາຍ, ປັບອັດຕະໂນມັດຫຼັງຈາກການຕັດອອກອາກາດ

-- CG1W Double Rod: Rod ຂະຫຍາຍທັງສອງດ້ານ, ການເຄື່ອນໄຫວ synchronous, ເສີມຂະຫຍາຍຄວາມສາມາດຕ້ານ torsion.

-- CG1K Rod ບໍ່ຫມຸນ: ທໍ່ລູກສູບ hexagonal ສໍາລັບຕໍາແຫນ່ງທີ່ຊັດເຈນແລະຕ້ານການບິດ.

4. Cushion: cushion ຢາງມາດຕະຖານ; air cushion (suffix A) ທາງເລືອກໃນການຫຼຸດຜ່ອນຜົນກະທົບແລະສິ່ງລົບກວນພາຍໃຕ້ຄວາມໄວສູງ.

5. ການຜະນຶກເຂົ້າກັນ: ການປະທັບຕາຕ່ໍາ friction composite ກັບ groove ອ່າງເກັບນນ້ໍາມັນ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ຊີວິດການບໍລິການ ≥8 ລ້ານຮອບ.

6. ການກວດຫາຕໍາແຫນ່ງ: CDG1 ຕິດຕັ້ງໃນວົງແມ່ເຫຼັກ, ເຫມາະສົມກັບສະຫຼັບອັດຕະໂນມັດ M9B / A93 / Z73 ສໍາລັບການຕໍານິຕິຊົມຕໍາແຫນ່ງ piston; CG1 ບໍ່ມີແມ່ເຫຼັກ, ບໍ່ສາມາດຕິດຕັ້ງສະວິດແມ່ເຫຼັກໄດ້.

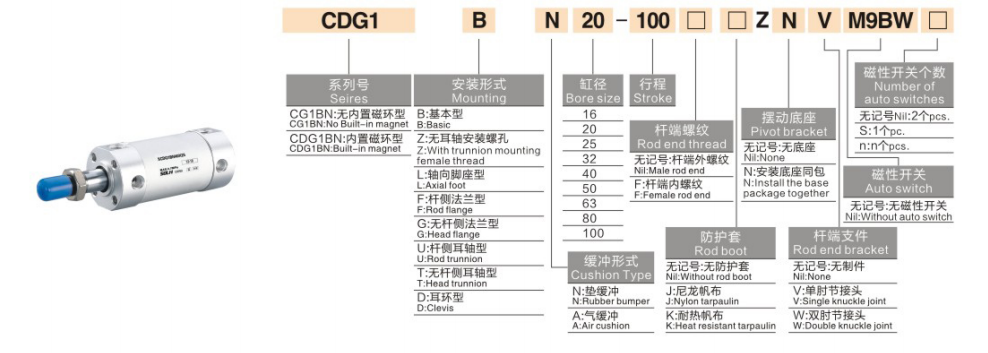

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: CDG1BN25-100Z

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
CG1 / CDG1	ລະຫັດຊຸດ	CG1 = ບໍ່ມີວົງແມ່ເຫຼັກ CDG1 = ແຫວນແມ່ເຫຼັກໃນຕົວ
B/S/T/W/K	ປະເພດການປະຕິບັດ	B=ການສະແດງສອງເທົ່າ S=Single Acting Spring ກັບຄືນ T=Single Acting Spring Extend W=Double Rod K=ບໍ່ໝູນວຽນ
N	Rod End thread	N=ກະທູ້ເພດຍິງ (ມາດຕະຖານ); blank=ກະທູ້ຊາຍ
20/25/32/40/50/63/80/100	ຂະໜາດເຈາະ (ມມ)	φ20 ~ φ100
100	ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ	Max.1000mm double acting Max.300mm ການສະແດງດຽວ
Z	ລະຫັດເວີຊັນ	Z=ສະບັບມາດຕະຖານໃໝ່; blank=ລຸ້ນເກົ່າ

2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

-- CDG1BN32-200Z：Bore32, stroke200, double acting, built in magnet, thread rod ຍິງ

-- CDG1S40-100Z：Bore40, stroke100, ການກັບຄືນພາກຮຽນ spring ດຽວ, ການສະກົດຈິດໃນຕົວ

-- CDG1K50-150Z：Bore50, stroke150, ທໍ່ລູກສູບ hexagonal ບໍ່ຫມຸນ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ຊ່ວງເຈາະ	φ20,25,32,40,50,63,80,100 ມມ
ຄວາມກົດດັນປະຕິບັດງານ	ການສະແດງສອງເທົ່າ: 0.05 ~ 1.0MPa ການສະແດງດ່ຽວ: 0.1 ~ 1.0MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ +70 ℃ ； -10 ~ +60 ℃ ສໍາລັບຮູບແບບທີ່ມີແມ່ເຫຼັກ
ຄວາມໄວລູກສູບ	50 ~ 1000 mm / s; 50 ~ 700 mm / s ສໍາລັບປະເພດ cushion ອາກາດ
ເບາະ	ເບາະຢາງມາດຕະຖານ; ເບາະລົມ (ກ.) ທາງເລືອກ
Air Port Thread	RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100)
ການລະບາຍນ້ໍາ	ຮອງຮັບການທຳງານແບບບໍ່ມີນ້ຳມັນ, ນ້ຳມັນກ່ອນ
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ	≤1000mm: ±1.4mm；1000~1500mm: ±1.8ມມ

ຄວາມດັນທາງທິດສະດີ & ແຮງດຶງ @0.5MPa (Rod ດຽວ, ໜ່ວຍ: N)

1. Double Acting CG1B

ເຈາະ (ມມ)	ແຮງດັນ (N)	ແຮງດຶງ (N)	ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

2. Single Acting CG1S (Spring Return @0.5MPa)

ເຈາະ (ມມ)	ແຮງດັນ (N)	Spring Return Force (N)	ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5

ຮູບແບບການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- B ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານກະທູ້ປາຍ (ທົ່ວໄປທີ່ສຸດ)

-- L Foot Mount: ວົງເລັບຕີນ Axial ສໍາລັບການຕິດຕັ້ງຂ້າງ

-- F/G Flange: ການສ້ອມແຊມແຜ່ນແປນດ້ານຂ້າງ/ຫົວ-ຂ້າງ

-- C/D Clevis: Single clevis / double clevis ສໍາລັບກົນໄກ swing

-- E Trunnion: ຝາດ້ານຂ້າງ trunnion mount ສໍາລັບ turnover & swing motion

2. ຊຸດອະນຸພັນຫຼັກ

-- CDG1B: ການສະແດງສອງເທົ່າມາດຕະຖານທີ່ມີແມ່ເຫຼັກໃນຕົວ

-- CDG1S/T: ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ / ພາກຮຽນ spring ຂະຫຍາຍ

-- CDG1W: Double rod double acting

-- CDG1K: ລູກສູບຫົກຫລ່ຽມບໍ່ໝຸນ

-- CDG1R: ຮຸ່ນ mount ໂດຍກົງບາງໆສໍາລັບພື້ນທີ່ຕາມແກນຈໍາກັດ

-- CDG1KR: mount ໂດຍກົງ + rod ບໍ່ rotating double acting

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ຄວາມຕ້ອງການ thrust & ໂຫຼດອອກຕາມລວງນອນ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ຈັດລໍາດັບຄວາມສໍາຄັນຂອງ CG1 ສໍາລັບການໂຫຼດເບົາ-ກາງ ແລະ ໄລຍະການນໍາທາງຍາວ.

2. ຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບເດີນທາງ 10~20mm; Max stroke: double acting ≤1000mm, single acting ≤300mm.

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ການດໍາເນີນງານ: Double acting → B; single acting ພາກຮຽນ spring ກັບຄືນ → S; ຄວາມຕ້ອງການຕ້ານການບິດ → K

-- Cushion: ເພີ່ມ suffix A cushion ອາກາດໃນເວລາທີ່ປະຕິບັດງານຄວາມໄວ＞500mm/s

-- ຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເລືອກ CDG1 ແບບທີ່ຕິດຕັ້ງແມ່ເຫຼັກ, ຈັບຄູ່ສະຫຼັບອັດຕະໂນມັດ M9B / A93

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH CG1/CDG1 ກະບອກສູບອາລູມິນຽມທີ່ມີນ້ໍາຫນັກເບົາແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC CA1, ການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາທີ່ມີທໍ່ຫຼາຍທິດທາງ, ທາງເລືອກໃນການຕິດຕັ້ງຫຼາຍ, ຕົວກະຕຸ້ນເສັ້ນຍາວທີ່ເຫມາະສົມສໍາລັບການຫຸ້ມຫໍ່, ສາຍລໍາລຽງແລະສາຍການຜະລິດອັດຕະໂນມັດເອເລັກໂຕຣນິກ.
