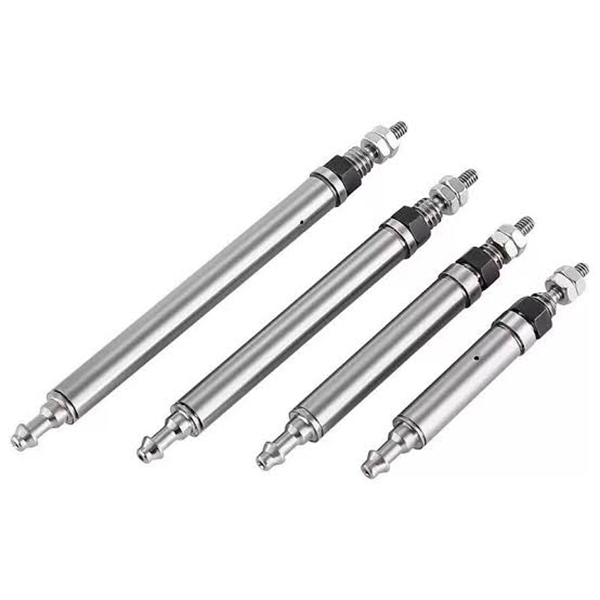

CJ1 Series Miniature Pin Cylinder (Ultra-Small Micro Air Cylinder φ2.5 / φ4mm)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH CJ1 ແມ່ນກະບອກສູບປະເພດເຂັມດຽວ / ຂະໜາດນ້ອຍສຸດພິເສດ. ຄຸນງາມຄວາມດີຫຼັກ: ໂຄງຮ່າງຂະຫນາດນ້ອຍກະທັດຮັດທີ່ສຸດ, ການກໍ່ສ້າງນ້ໍາຫນັກເບົາ, ແຮງດັນຜົນຜະລິດຕ່ໍາແລະການຕອບສະຫນອງຢ່າງໄວວາ. ອອກແບບມາສໍາລັບການຂັບຂີ່ທີ່ຊັດເຈນພາຍໃນພື້ນທີ່ຈໍາກັດ, ວຽກງານຊຸກຍູ້ແລະດຶງຈຸນລະພາກ, ສະຖານີຂະຫນາດນ້ອຍສໍາລັບເອເລັກໂຕຣນິກ & 3C ອັດຕະໂນມັດ. ມັນເປັນຕົວກະຕຸ້ນຫຼັກສໍາລັບຄໍາຮ້ອງສະຫມັກອັດຕະໂນມັດຈຸນລະພາກ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

     -- ປະເພດຂັບ: ການສະແດງດ່ຽວ (ກັບຄືນພາກຮຽນ spring) & Double acting.Bore ທາງເລືອກ: φ2.5 (ການສະແດງດຽວສະເພາະ); φ4 (ສາມາດໃຊ້ໄດ້ສໍາລັບການສະແດງດ່ຽວ / ຄູ່).

     -- ລັກສະນະໂຄງສ້າງ: ຮ່າງກາຍຮອບ, ທໍ່ລູກສູບແຫຼມ, ບໍ່ມີເບາະ, ພື້ນຖານການຍຶດຕິດຂອງກະທູ້ປາຍ. φ4 ເສັ້ນຜ່າສູນກາງຮ່າງກາຍພາຍນອກພຽງແຕ່ 4mm, ນ້ໍາສຸດທິເປັນຕ່ໍາຫຼາຍກຼາມ.

     -- ປະສິດທິພາບແບບໄດນາມິກ: ໂຄງສ້າງທີ່ບໍ່ມີເບາະເຮັດໃຫ້ການຕອບສະໜອງຂອງລູກສູບໄດ້ໄວ. ຄວາມໄວໃນການດໍາເນີນງານ: 50 ~ 500mm / s, ເຫມາະສໍາລັບການເຄື່ອນໄຫວສັ້ນທີ່ມີຄວາມຖີ່ສູງ.

     -- ວັດສະດຸ & ການຜະນຶກ: ຮ່າງກາຍອາລູມິນຽມ anodized ແຂງ, ອົງປະກອບປະທັບຕາ NBR, ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ, ເຂົ້າກັນໄດ້ກັບສະພາບແວດລ້ອມກອງປະຊຸມທີ່ສະອາດຫຼື oily ເລັກນ້ອຍ.

     -- ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ: ຮຸ່ນພື້ນຖານທີ່ມີກະທູ້ຢູ່ທັງສອງສົ້ນສໍາລັບການສ້ອມແຊມຕາມແກນ. ທິດທາງຜອດຢູ່ດ້ານຂ້າງຂອງຫົວສາມາດປັບໄດ້ ± 90°, ສະດວກສໍາລັບເສັ້ນທາງທໍ່ໃນການຈັດວາງແຄບ.

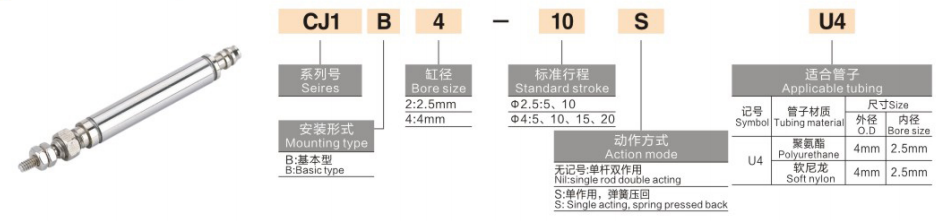

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: CJ1B4-10SU4

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- CJ1B2-10SU4：Bore 2.5, stroke 10, single acting spring return

     -- CJ1B4-15U4：Bore 4, stroke 15, double acting

     -- CJ1B4-5SU4：Bore 4, stroke 5, single acting spring return

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (0.5MPa ຄວາມກົດດັນການສະຫນອງ)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

   1. Ultra-miniature footprint ສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຫນ້ນ

     -- ເຈາະຕໍາ່ສຸດທີ່φ2.5, ເສັ້ນຜ່າສູນກາງຂອງຮ່າງກາຍນອກφ4, ນ້ໍາຫນັກພຽງແຕ່ 2 ~ 3.5g, ປະສົມປະສານໄດ້ຢ່າງງ່າຍດາຍເຂົ້າໄປໃນການຈັດວາງອຸປະກອນ ultra-compact.

   2. ຕ່ໍາ thrust ຄວາມແມ່ນຍໍາການຂັບລົດ linear

     -- Output thrust ranges 0.64~6.3N @0.5MPa, ເຫມາະສໍາລັບການໂຫຼດຈຸນລະພາກ ≤100g, ຫຼີກເວັ້ນຄວາມເສຍຫາຍທີ່ມີຜົນກະທົບກັບ workpieces ຂະຫນາດນ້ອຍທີ່ລະອຽດອ່ອນ.

   3. ຄວາມຖີ່ສູງຕອບສະຫນອງຢ່າງໄວວາ

     -- ໂຄງປະກອບການທີ່ບໍ່ມີເບາະ ສະຫນອງການກະຕຸ້ນໄວ, ສະຫນັບສະຫນູນ ≥300 ຮອບຕໍ່ນາທີການດໍາເນີນງານໄລຍະສັ້ນເສັ້ນເລືອດຕັນໃນເພື່ອເພີ່ມປະສິດທິພາບການຜະລິດ.

   4. ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ & ຊີວິດການບໍລິການຍາວ

     -- ລະບົບປະທັບຕາ NBR ສະຫນັບສະຫນູນອາກາດບີບອັດທີ່ບໍ່ມີນ້ໍາມັນສໍາລັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດ; ຊີວິດການບໍລິການກົນຈັກ≥3ລ້ານຮອບ.

   5. ທິດທາງພອດປັບໄດ້ & ການປະກອບງ່າຍດາຍ

     -- ພອດອາກາດດ້ານຂ້າງ Rod-side rotatable ±90°. ກະທູ້ພາຍນອກຄູ່ປາຍອະນຸຍາດໃຫ້ມີການລັອກຕາມແກນໂດຍກົງໂດຍບໍ່ມີການຍຶດຕິດເພີ່ມເຕີມ, ເຮັດໃຫ້ການທໍາງານຢູ່ໃນສະຖານທີ່ງ່າຍຂຶ້ນ.

ຕົວເລືອກການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

   1. ແບບຟອມການຕິດຕັ້ງ

     -- ການ​ຕິດ​ຕັ້ງ​ກະ​ທູ້​ຕາມ​ແກນ​: screw ທັງ​ສອງ​ສົ້ນ​ໄດ້​ໂດຍ​ກົງ​ໃສ່​ອຸ​ປະ​ກອນ​ສໍາ​ລັບ​ການ​ເຄື່ອນ​ທີ່​ດຶງ​ກົງ​.

     -- ການຕິດຕັ້ງວົງເລັບຂ້າງ: ວົງເລັບ miniature ທາງເລືອກສໍາລັບການຕິດຕັ້ງດ້ານຂ້າງ, ເຫມາະສົມສໍາລັບ swing ຫຼືຂັບລົດຂ້າງ.

   2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     -- 3C & Electronics: ການທົດສອບຄວາມທົນທານຂອງປຸ່ມມືຖື, ການຍຶດສ່ວນພາດສະຕິກຈຸນລະພາກ, ການຖອດຊິບ & ການວາງຕຳແໜ່ງ

     -- ເຄື່ອງ​ມື​ຄວາມ​ແມ່ນ​ຍໍາ​: ການ​ສະ​ຫຼັບ​ປ່ຽງ mini​, ຕໍາ​ແຫນ່ງ​ເສັ້ນ​ໄຍ​ແສງ​, ກົນ​ໄກ​ການ​ປັບ​ປັບ​

     -- ອັດຕະໂນມັດທົ່ວໄປ: ການໂຫຼດ/ການໂຫຼດອົງປະກອບຈຸນລະພາກ, ການປອກເປືອກປ້າຍຊື່ທີ່ມີນ້ໍາຫນັກເບົາ, ການກະຕຸ້ນ jig ຂະຫນາດນ້ອຍ

     -- ອຸ​ປະ​ກອນ​ການ​ແພດ​: ການ​ເຄື່ອນ​ໄຫວ telescopic ເຄື່ອງ​ມື​ຂະ​ຫນາດ​ນ້ອຍ​, propulsion ນ​້​ໍ​າ​ຈຸ​ລະ​ພາກ​, ການ​ປະ​ກອບ​ຕໍາ​ແຫນ່ງ​ຄວາມ​ແມ່ນ​ຍໍາ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

   1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ payload

     -- φ2.5 ສໍາລັບການໂຫຼດ ≤50g；φ4 ສໍາລັບການໂຫຼດ 50 ~ 100g. ສະຫງວນຂອບຄວາມປອດໄພຂັ້ນຕ່ຳ 50% ເນື່ອງຈາກຄຸນລັກສະນະຂອງແຮງດັນຕໍ່າ.

   2. ການຢືນຢັນເສັ້ນເລືອດຕັນ

     -- ເລືອກເສັ້ນເລືອດຕັນໃນຕາມໄລຍະທາງທີ່ຕ້ອງການ; ຈັດລໍາດັບຄວາມສໍາຄັນຂອງເສັ້ນເລືອດຕັນໃນສັ້ນສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມຖີ່ສູງທີ່ຫມັ້ນຄົງ.

   3. ການເລືອກຮູບແບບການປະຕິບັດ

     -- ການສະແດງດ່ຽວ (ມີຄຳຕໍ່ທ້າຍ S): ການຍູ້/ດຶງແບບ Unidirectional ດ້ວຍການຣີເຊັດພາກຮຽນ spring ສໍາລັບການອອກແບບຄວາມປອດໄພຂອງພະລັງງານທີ່ລົ້ມເຫຼວ.

     -- ການສະແດງສອງເທົ່າ: ການຂັບລົດເສັ້ນທີ່ຊັດເຈນ bidirectional ໂດຍບໍ່ມີການກັບຄືນພາກຮຽນ spring

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CJ1 ultra-miniature pin pneumatic cylinder is available in single spring return and double acting variants with φ2.5 / φ4 bore, ultra-lightweight compact design and adjustable air port direction, provides low-thrust precision micro linear motion , ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການທົດສອບ 3C, ເຄື່ອງມືຄວາມແມ່ນຍໍາແລະອຸປະກອນອັດຕະໂນມັດຂະຫນາດນ້ອຍທາງການແພດ.
