CJ2K Series Stainless Steel ກະບອກສູບຂະໜາດນ້ອຍ｜ປະເພດ Rod ບໍ່ຫມຸນ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

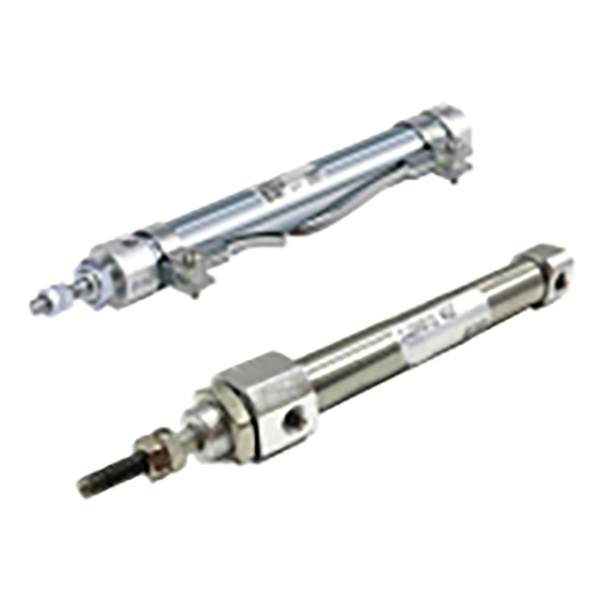

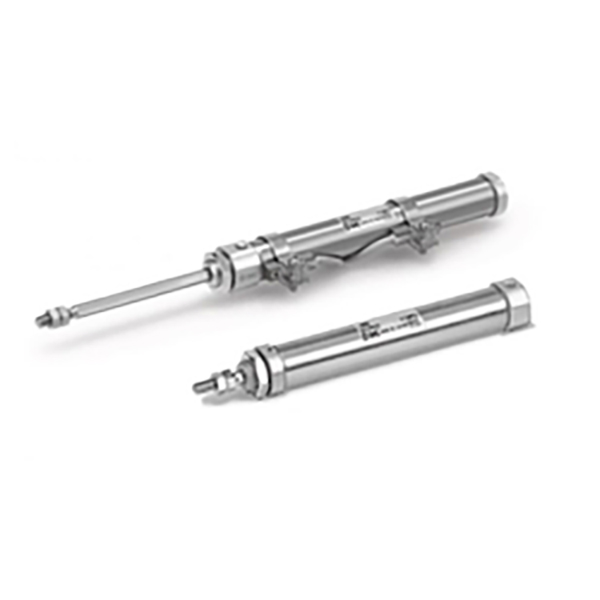

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH CJ2K ແມ່ນກະບອກສູບສະແຕນເລດ rod ທີ່ບໍ່ຫມຸນ, ທີ່ມາຈາກຄອບຄົວກະບອກຂະຫນາດນ້ອຍ CJ2. ຄຸນນະສົມບັດຫຼັກ: ທໍ່ລູກສູບຕ້ານການຫມຸນ hexagonal ປະສົມປະສານກັບໂຄງສ້າງຄູ່ມືພາຍໃນເພື່ອປ້ອງກັນບໍ່ໃຫ້ piston rod spinning ໃນລະຫວ່າງການຂະຫຍາຍແລະການຖອນຄືນ. ເຫມາະສໍາລັບສະຖານີຄວາມແມ່ນຍໍາທີ່ອຸປະກອນສິ້ນສຸດຕ້ອງຮັກສາຕໍາແຫນ່ງມຸມຄົງທີ່. ການຮັບຮອງເອົາຖັງສະແຕນເລດ 304, ຫນາແຫນ້ນແລະນ້ໍາຫນັກເບົາ. ສະ​ຫນັບ​ສະ​ຫນູນ​ສາມ​ທິ​ບາຍ​ຮູບ​ແບບ​ການ​ດໍາ​ເນີນ​ງານ​: ການ​ສະ​ແດງ​ສອງ​ເທົ່າ​, ການ​ສະ​ແດງ​ອອກ​ພາກ​ຮຽນ spring ດຽວ​, ການ​ສະ​ແດງ​ອອກ​ພາກ​ຮຽນ spring ດຽວ​. ຂະຫນາດເຈາະ: Φ10, Φ16. ສາມາດແລກປ່ຽນກັນໄດ້ໃນມິຕິເຕັມກັບ CJ2K ຕົ້ນສະບັບທີ່ນໍາເຂົ້າ. ທາງເລືອກໃນຕົວແຫວນແມ່ເຫຼັກທີ່ເຫມາະສົມກັບສະຫຼັບແມ່ເຫຼັກ M9BW. ໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນອັດຕະໂນມັດຂະຫນາດນ້ອຍ, ອຸປະກອນ 3C, ເຄື່ອງມືທີ່ຊັດເຈນແລະຄໍາຮ້ອງສະຫມັກການຊຸກຍູ້ jig.

ສຳເລັດການອະທິບາຍລະຫັດຕົວແບບ

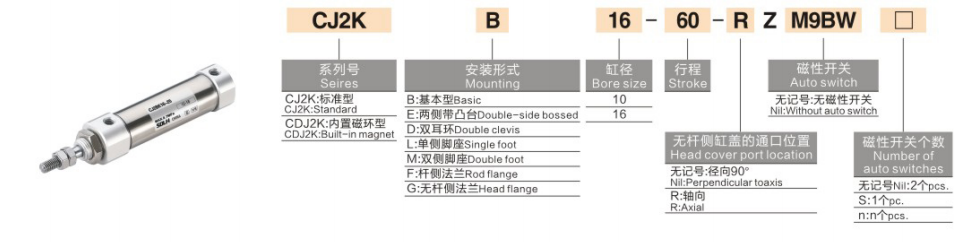

   1. ຕົວຢ່າງ: CJ2KB10-30SZ-M9BW-B

   2. ຕົວຢ່າງການສັ່ງຊື້

    CJ2KB10-30SZ-M9BW

     -- ກະບອກສູບ mini ທີ່ບໍ່ໄດ້ຫມຸນ, ການຕິດຕັ້ງພື້ນຖານ, ເຈາະ 10, ເສັ້ນເລືອດຕັນໃນ 30, ການກັບຄືນພາກຮຽນ spring ການສະແດງດຽວ, ການກໍ່ສ້າງໃນວົງແມ່ເຫຼັກ, ອຸປະກອນທີ່ມີສະຫຼັບແມ່ເຫຼັກ M9BW.

ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງຫຼັກ & ປະສິດທິພາບ

   1. Hexagonal piston rod ຕ້ານການຫມຸນກົນຈັກ (ຂໍ້ໄດ້ປຽບຫຼັກ)

     -- ທໍ່ລູກສູບສີ່ຫລ່ຽມສີ່ຫລ່ຽມຈັບຄູ່ກັບພຸ່ມໄມ້ຄູ່ມືທາງຫນ້າເພື່ອຈໍາກັດການຫມຸນຮອບວຽນ.

     -- ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ ແກ້ໄຂບັນຫາການເໜັງຕີງທີ່ເກີດຈາກການບິດເບືອນຂອງລູກສູບຮອບທຳມະດາລະຫວ່າງການເກີດລູກ.

   2. 304 ຖັງສະແຕນເລດ, ຮູບຮ່າງກະທັດຮັດກະທັດຮັດ

     -- ການຕໍ່ຕ້ານ rust ແລະການປະຕິບັດຄວາມຊຸ່ມຊື້ນ; ໂຄງສ້າງຮູບຊົງກະບອກຊ່ວຍປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງພາຍໃນຕູ້ອຸປະກອນທີ່ຫນາແຫນ້ນ.

   3. ໂຫມດການດໍາເນີນງານຫຼາຍທີ່ມີຢູ່

     -- Double acting: ການສະຫນອງທາງອາກາດທັງສອງດ້ານ, thrust ຫມັ້ນຄົງ, ຕ້ອງການສໍາລັບການຜະລິດມະຫາຊົນຢ່າງຕໍ່ເນື່ອງ

     -- S Spring return: ຂະຫຍາຍເມື່ອມີພະລັງ, ດຶງອັດຕະໂນມັດຫຼັງຈາກການສູນເສຍພະລັງງານ

     -- T Spring ຂະ​ຫຍາຍ​: Retract ໃນ​ເວ​ລາ​ທີ່ energized​, ການ​ຂະ​ຫຍາຍ​ອັດ​ຕະ​ໂນ​ມັດ​ຫຼັງ​ຈາກ​ການ​ສູນ​ເສຍ​ພະ​ລັງ​ງານ​ເພື່ອ​ຕອບ​ສະ​ຫນອງ​ຄວາມ​ຕ້ອງ​ການ​ປັບ​ຄວາມ​ປອດ​ໄພ​

   4. ຕົວເລືອກການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍ

     -- ປະເພດພື້ນຖານ, foot mount L, flange F, double clevis D. ສະຫນັບສະຫນູນການປະກອບຕັ້ງ, ອອກຕາມລວງນອນແລະ inverted.

   5. ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

     -- ນໍ້າມັນທີ່ເຄືອບໄວ້ລ່ວງໜ້າຢູ່ພາຍໃນ, ເຂົ້າກັນໄດ້ກັບອາກາດອັດແໜ້ນທີ່ບໍ່ມີນໍ້າມັນແຫ້ງ ເພື່ອການໃຊ້ງານທີ່ໝັ້ນຄົງໃນໄລຍະຍາວ.

   6. ການກວດສອບຕໍາແຫນ່ງແມ່ເຫຼັກທາງເລືອກ

     -- ລຸ້ນ Z ທີ່ຕິດຕັ້ງດ້ວຍແມ່ເຫຼັກໃນຕົວ, ຮ່ວມມືກັບສະວິດ M9BW ເພື່ອສົ່ງສັນຍານການຂະຫຍາຍ / ຖອຍອອກຈາກສະຖານທີ່ກັບ PLC ສໍາລັບການຄວບຄຸມ interlock ອັດຕະໂນມັດ.

   7. ເບາະຢາງມາດຕະຖານ

     -- ແຜ່ນຮອງຢາງໃນຕົວຢູ່ທັງສອງສົ້ນເພື່ອຮັບຜົນກະທົບຂອງລູກສູບ ແລະ ຫຼຸດຜ່ອນສຽງລົບກວນໃນການເຮັດວຽກ.

ມາດຕະຖານເຕັກນິກສະເພາະ

   1. Theoretical Output Thrust @0.5MPa (N)

ການປຽບທຽບການເລືອກ: CJ2K ບໍ່ຫມຸນ VS ມາດຕະຖານ CJ2 Round Rod

    1. ✅ ຕ້ອງການ CJ2K ພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກເຫຼົ່ານີ້

     -- jigs ແປ, ສ້ອມປ່ຽນຫຼື pins ຕໍາແຫນ່ງ mounted ສຸດທ້າຍ rod, deflection ການໂຫຼດແມ່ນຫ້າມ;

     - ເຄື່ອງ​ມື​ດັດ​ຊະ​ນີ​ຂະ​ຫນາດ​ນ້ອຍ​, ການ​ຊຸກ​ດັນ​ໃຫ້ workpieces ພາຍ​ໃນ​ຮ່ອງ​ຄູ່​ມື​;

     -- ຟີດເສັ້ນຂອງກ້ອງ ແລະອຸປະກອນກວດກາທີ່ຕ້ອງການມຸມຄົງທີ່;

     -- ແຜ່ນຍຶດຮາບພຽງທີ່ເຊື່ອມຕໍ່ກັບ piston rod, torsion ຈະເຮັດໃຫ້ວັດສະດຸ jamming ຫຼືຄວາມລົ້ມເຫຼວຂອງຕໍາແຫນ່ງ.

   2. ❌ ມາດຕະຖານ CJ2 ສະຖານະການທີ່ຍອມຮັບ

     -- ຖອດອອກແບບງ່າຍດາຍ, ຍູ້ workpieces ໄດ້ຕະຫຼອດ, ບໍ່ມີຂໍ້ຈໍາກັດເປັນລ່ຽມກ່ຽວກັບການໂຫຼດ, ບູລິມະສິດຄ່າໃຊ້ຈ່າຍ.

ຄູ່ມືການເລືອກ 3 ຂັ້ນຕອນ

   1. ຢືນຢັນຄວາມຕ້ອງການຕ້ານການບິດ

     -- Flat/square fixture ກັບ groove ຕໍາແຫນ່ງ → ຕ້ອງເລືອກ CJ2K ສະບັບທີ່ບໍ່ແມ່ນ rotating.

   2. ເລືອກ​ຮູບ​ແບບ​ການ​ດໍາ​ເນີນ​ງານ​

     -- ການ​ຕໍ່​ກັນ​ຢ່າງ​ຕໍ່​ເນື່ອງ & thrust ສູງ​ສຸດ → ການ​ສະ​ແດງ​ສອງ​ເທົ່າ (ໂດຍ​ບໍ່​ມີ​ການ​ຕໍ່​ທ້າຍ S/T​)

     -- ຂະຫຍາຍດ້ວຍອາກາດ, ດຶງອັດຕະໂນມັດຫຼັງຈາກປິດເຄື່ອງ → S ພາກຮຽນ spring ກັບຄືນ

     -- ຖອດອອກດ້ວຍອາກາດ, ຖອດອັດຕະໂນມັດຫຼັງຈາກປິດເຄື່ອງ → T ພາກຮຽນ spring ຂະຫຍາຍ

   3. ຕັ້ງຄ່າເຊັນເຊີ & ການຕິດຕັ້ງ

     -- ຕໍາ​ແຫນ່ງ PLC ຄໍາ​ຄຶດ​ຄໍາ​ເຫັນ​ທີ່​ຕ້ອງ​ການ​: ເພີ່ມ​ຕໍ່​ທ້າຍ Z (ແມ່​ເຫຼັກ​ໃນ​ຕົວ​) + M9BW ສະ​ຫຼັບ​ແມ່​ເຫຼັກ

     -- ການເລືອກການຕິດຕັ້ງ: Flange F ສໍາລັບການຕິດຕັ້ງໃບຫນ້າ; ຕີນ L ສໍາລັບການຕິດຕັ້ງກອບຂ້າງ; Double clevis D ສໍາລັບການເຄື່ອນໄຫວ swing hinged

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- 3C Automation: PCB flat jig pushing, ຕໍາແຫນ່ງຕົວເຊື່ອມຕໍ່ໃນສະລັອດຕິງ

     -- ອຸປະກອນກວດກາ Optical: ການໃຫ້ອາຫານເສັ້ນກ້ອງດ້ວຍມຸມກວດຈັບຄົງທີ່

     -- ເຄື່ອງມືຂະຫນາດນ້ອຍ & Fixtures: ຖອດ workpiece ແປ, ການໃຫ້ອາຫານວັດສະດຸໃນຊ່ອງຄູ່ມື

     -- ເຄື່ອງຈັກການຫຸ້ມຫໍ່: ການຈັດຕໍາແຫນ່ງ carton ແປ, ການຊຸກຍູ້ປ້າຍຂະຫນາດນ້ອຍ

     -- ຫ້ອງ​ທົດ​ລອງ​ອັດ​ຕະ​ໂນ​ມັດ & ກອງ​ປະ​ຊຸມ​ສໍາ​ລັບ​ຄວາມ​ຊຸ່ມ (ສະ​ແຕນ​ເລດ​ຕ້ານ​ການ rust barrel​)

ການອ້າງອີງວົງຈອນ Pneumatic ມາດຕະຖານ

   1. Double Acting Push Circuit

     -- AFC Air Filter Regulator Lubricator → 4V210-06 5/2 Solenoid Valve → PU4 Tubing → CJ2KB16-60Z-M9BW

   2. Single Acting Spring Reset Circuit

     -- AR Pressure Regulator → 3V210 3/2 Solenoid Valve → CJ2KB10-30SZ

ຂໍ້ຄວນລະວັງສໍາລັບການນໍາໃຊ້

     -- ຫຼີກເວັ້ນການໂຫຼດດ້ານ radial ຫຼາຍເກີນໄປກ່ຽວກັບ piston rod. ຜົນບັງຄັບໃຊ້ທາງຂ້າງເລັ່ງການສວມໃສ່ຂອງພຸ່ມໄມ້ແລະຫຼຸດຜ່ອນຄວາມແມ່ນຍໍາຕ້ານການຫມຸນ.

     -- ຕິດຕັ້ງ end load coaxially ເພື່ອຫຼຸດຜ່ອນເວລາບິດ.

     -- ຕິດຕັ້ງເຄື່ອງກອງອາກາດ AF ຢູ່ທາງເທິງເພື່ອປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນມາຕິດຢູ່ບ່ອນປະກອບຄູ່ມື.

     -- ຫຼີກເວັ້ນການປະຕິບັດງານຄວາມໄວສູງໃນໄລຍະຍາວພາຍໃຕ້ຄວາມກົດດັນຢ່າງເຕັມທີ່ 0.7MPa; ໃຊ້ເບາະຢາງເຕັມຮູບແບບ.

     -- ລຸ້ນປະທັບຕາຢາງ fluorine ສາມາດປັບແຕ່ງໄດ້ສຳລັບສະພາບແວດລ້ອມທີ່ເປັນດ່າງທີ່ເຂັ້ມແຂງ ແລະເປັນດ່າງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CJ2K stainless steel non-rotating hexagonal rod mini cylinder provides precise anti-twist linear motion, available in double/single acting variants with multiple mounting styles, compatible with M9BW magnetic switches, perfect actuator for 3C testing, optical inspection and precision jigular positioning stations.
