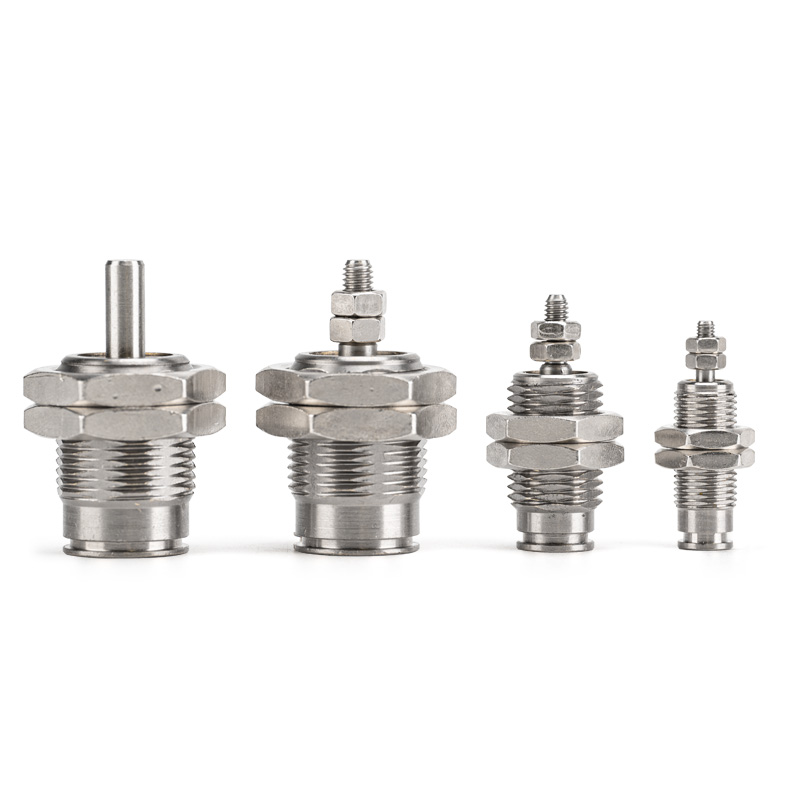

CJP Series Single Acting Pin Cylinder (Short-Stroke Micro Cylinder)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH CJP ແມ່ນກະບອກສູບຂາກັບຄືນພາກຮຽນ spring ດຽວ. ຄຸນລັກສະນະຫຼັກ: ຮ່າງກາຍສັ້ນທີ່ສຸດ, ຮ່ອງຮອຍການຕິດຕັ້ງຕໍາ່ສຸດທີ່, ແຮງດັນ unidirectional ແລະປັບພາກຮຽນ spring ອັດຕະໂນມັດຕາມການຕັດອອກອາກາດ. ເຫມາະສໍາລັບການເຄື່ອນໄຫວ push-pull ທີ່ມີຄວາມແມ່ນຍໍາ unidirectional ພາຍໃຕ້ພື້ນທີ່ຈໍາກັດ, ການໂຫຼດແສງສະຫວ່າງແລະສະຖານີເສັ້ນເລືອດສັ້ນທີ່ມີຄວາມຖີ່ສູງ. ມັນເປັນແບບຄລາສສິກສໍາລັບຄໍາຮ້ອງສະຫມັກການຂັບລົດທິດທາງດຽວຂະຫນາດນ້ອຍ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

     -- ໂຫມດຂັບ: ການສະແດງດ່ຽວ (ກັບຄືນພາກຮຽນ spring). ຂະຫຍາຍໃນເວລາທີ່ສະຫນອງອາກາດ; ດຶງອັດຕະໂນມັດໂດຍພາກຮຽນ spring ໂດຍບໍ່ມີຄວາມກົດດັນທາງອາກາດສໍາລັບການດໍາເນີນງານທີ່ປອດໄພ.

     -- ຂະຫນາດເຈາະ: Ø4 / 6 / 10 / 16mm, ກວມເອົາ micro to light payload range (0.1 ~ 3kg).

     -- ໂຄງສ້າງ: ຮ່າງກາຍທອງເຫລືອງ anodized ແຂງ, rod piston ສະແຕນເລດ, ບໍ່ມີ cushion ກໍ່ສ້າງໃນ. ໂຄງຮ່າງສັ້ນພິເສດ, ມີໃຫ້ສຳລັບການຕິດຕັ້ງແຜງ ຫຼືການຝັງໄຟພາຍໃນອຸປະກອນ.

     -- ປະເພດ Mount: ສອງການຕັ້ງຄ່າຫຼັກ — Panel mount (B) ແລະ Flush mount (S).

     -- ວັດສະດຸ & ການຜະນຶກ: ທີ່ຢູ່ອາໄສທອງເຫລືອງ + NBR ປະທັບຕາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມກັບສະພາບແວດລ້ອມທີ່ສະອາດແລະນໍ້າມັນເລັກນ້ອຍ. ຊີວິດການບໍລິການກົນຈັກ≥3ລ້ານຮອບ.

     -- ຕົວເລືອກເຊັນເຊີ: CDJP variant ທີ່ມີວົງແມ່ເຫຼັກໃນຕົວ, ສະຫນັບສະຫນູນຫນຶ່ງສະວິດແມ່ເຫຼັກສໍາລັບການຂະຫຍາຍການຊອກຄົ້ນຫາຕໍາແຫນ່ງ.

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: CJPB6-10

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- CJPB4-5：Bore 4, stroke 5, panel mount, no magnetic ring

     -- CDJPS10-15：Bore 10, stroke 15, flush embedded mount, built-in magnet

     -- CJPB6-10H4：Bore 6, stroke 10, panel mount, OD4 push-in connection

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (0.5MPa, ການກັບຄືນພາກຮຽນ spring ດຽວ)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

   1. Ultra-compact outline ຊ່ວຍປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ

     -- ຮ່າງກາຍສັ້ນພິເສດສະຫນັບສະຫນູນ flush embedding ພາຍໃນເຄື່ອງຈັກຫຼື mounting panels, ຕັດພື້ນທີ່ occupied ໄດ້ເຖິງ 50% ເມື່ອທຽບກັບ cylinders ມາດຕະຖານ, ເຫມາະສໍາລັບສະຖານີທີ່ຈໍາກັດທີ່ສຸດ.

   2. Unidirectional thrust ກັບ reset ພະລັງງານປິດ

     -- Spring retraction activates ເມື່ອການສະຫນອງອາກາດຕັດອອກ. ປອດໄພສໍາລັບການ clamping, ejection ແລະຢຸດຕໍາແຫນ່ງການເຄື່ອນໄຫວ unidirectional.

   3. ການຕອບສະຫນອງໄວ & ການດໍາເນີນງານຄວາມຖີ່ສູງຄວາມຫມັ້ນຄົງ

     -- ການປະທັບຕາທີ່ມີຄວາມກົດດັນຕ່ໍາທີ່ບໍ່ມີເບາະເຮັດໃຫ້ການຮອບວຽນສອດຄ່ອງ ≥250cpm ສໍາລັບວຽກງານທີ່ຊ້ໍາກັນຂອງເສັ້ນເລືອດຕັນໃນໄລຍະສັ້ນ.

   4. ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ & ຂະຫຍາຍຊີວິດການບໍລິການ

     -- ເຫມາະສໍາລັບເງື່ອນໄຂກອງປະຊຸມທີ່ສະອາດ. ຮ່າງກາຍທອງເຫລືອງແລະການປະທັບຕາທົນທານຮັບປະກັນ ≥3 ລ້ານຮອບທີ່ບໍ່ມີການບໍາລຸງຮັກສາ.

   5. ການຕັ້ງຄ່າການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ

     -- ກະ ດານ ແລະ flush embedded mounting ມີ; ປາຍ rod ສາມາດແປຫຼືມົນເພື່ອໃຫ້ກົງກັບການອອກແບບກົນຈັກທີ່ຫຼາກຫຼາຍ.

ຕົວເລືອກການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

   1. ແບບຟອມການຕິດຕັ້ງ

     -- Panel Mount (B): Flange ຄົງຢູ່ດ້ານອຸປະກອນ, ສະດວກສໍາລັບການຊຸກຍູ້ພາຍນອກ & ດຶງການເຄື່ອນໄຫວ

     -- Flush Mount (S): ຮ່າງກາຍຝັງເຂົ້າໄປໃນຂຸມອຸປະກອນ, ມີພຽງແຕ່ piston rod ເປີດເຜີຍສໍາລັບການປະຫຍັດພື້ນທີ່ສູງສຸດພາຍໃນເຄື່ອງຈັກ.

   2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     -- 3C & Electronics: ການຍຶດພາກສ່ວນຈຸນລະພາກ, ການຖອດຊິບ, ການຂັບ jig ຂະຫນາດນ້ອຍ, ການທົດສອບຄວາມທົນທານຂອງປຸ່ມ

     -- ເຄື່ອງ​ມື​ຄວາມ​ຊັດ​ເຈນ​: ການ​ສະ​ຫຼັບ​ວາວ mini​, ການ​ວາງ​ຕໍາ​ແຫນ່ງ​ເສັ້ນ​ໄຍ​, ການ​ປັບ​ອຸ​ປະ​ກອນ​ການ​ປັບ​ໄຫມ​, ການ​ຢຸດ​ການ​ຊັກ​ສັ້ນ

     -- ອັດຕະໂນມັດທົ່ວໄປ: ການໂຫຼດ / ການໂຫຼດຄວາມຖີ່ສູງ, ການປອກເປືອກປ້າຍ, ການໂອນອົງປະກອບຈຸນລະພາກ, ການຍຶດ unidirectional

     -- ອຸ​ປະ​ກອນ​ການ​ແພດ​: ການ​ຂະ​ຫຍາຍ​ເຄື່ອງ​ມື​ຂະ​ຫນາດ​ນ້ອຍ​, propulsion ນ​້​ໍ​າ​ຈຸນ​ລະ​ພາກ​, ການ​ປະ​ກອບ​ຕໍາ​ແຫນ່ງ​ຄວາມ​ແມ່ນ​ຍໍາ​

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

   1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ payload

      -- Ø4 ≤0.3kg;Ø6=0.3~0.7kg;Ø10=0.7~2kg;Ø16=2~3kg. ສະຫງວນໄວ້ ≥50% ຂອບຄວາມປອດໄພ.

   2.Stroke ຢືນຢັນ

     -- ເສັ້ນຜ່າສູນກາງມາດຕະຖານ: 5/10/15mm. ຈັງຫວະທີ່ສັ້ນກວ່າຈະໃຫ້ປະສິດທິພາບຄວາມຖີ່ສູງທີ່ໝັ້ນຄົງກວ່າ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

     -- ຕໍາແໜ່ງຄໍາຕິຊົມ: ເລືອກ CDJP ທີ່ມີແມ່ເຫຼັກໃນຕົວບວກກັບສະວິດ M9B ຫນຶ່ງເພື່ອຕິດຕາມກວດກາຕໍາແຫນ່ງຂະຫຍາຍ.

     -- ຮູບແບບ Mount: Flush embedded mount (S) ສໍາລັບການຕິດຕັ້ງອຸປະກອນພາຍໃນ; panel mount (B) ສໍາລັບການປະກອບດ້ານ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CJP single acting spring return micro pin pneumatic cylinder ສະເຫນີຮ່າງກາຍຫນາແຫນ້ນ ultra-short ກັບຄະນະກໍາມະແລະ flush embedded ທາງເລືອກການຕິດຕັ້ງ; ລຸ້ນ CDJP ຮອງຮັບການກວດຈັບສະວິດແມ່ເຫຼັກ, ຕົວກະຕຸ້ນຂະໜາດນ້ອຍແບບປະຢັດທີ່ເໝາະສົມສຳລັບການຂັບຖ່າຍສັ້ນແບບ unidirectional, ການຍຶດ ແລະການຈັດຕຳແໜ່ງໜ້າວຽກໃນຊ່ອງຫວ່າງ 3C, ເຄື່ອງມືຄວາມແມ່ນຍຳ ແລະອຸປະກອນການແພດອັດຕະໂນມັດ.
