ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

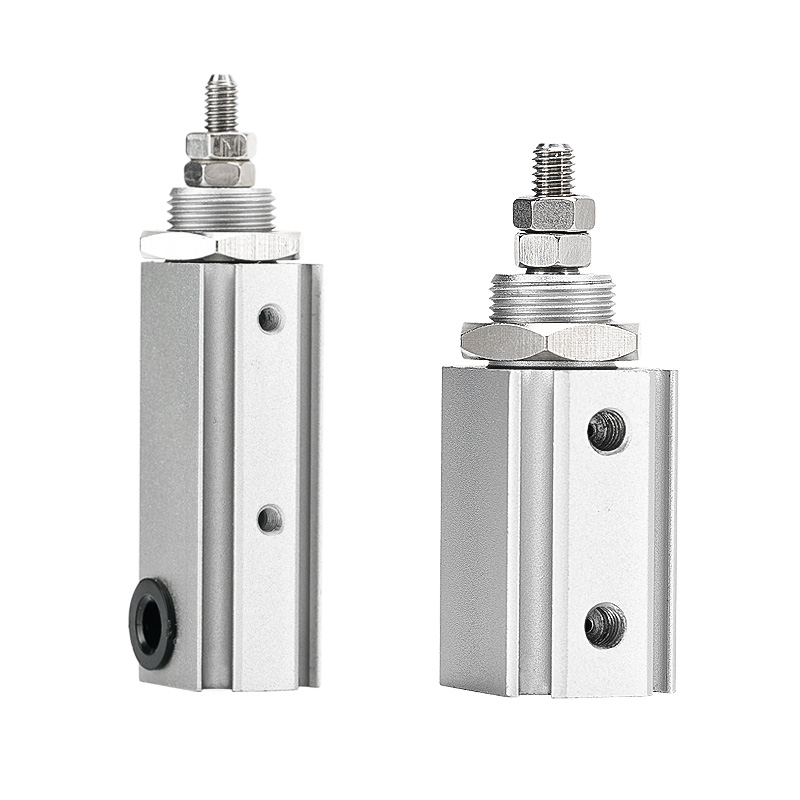

ຊຸດ SOLH CJP2 ແມ່ນກະບອກສູບເຂັມສອງແບບກະທັດຮັດ. ຂໍ້ໄດ້ປຽບຫຼັກ: ຮ່າງກາຍສັ້ນ ultra, ໂຄງປະກອບການນ້ໍາຫນັກເບົາ, thrust bidirectional ຫມັ້ນຄົງແລະການດໍາເນີນງານຄວາມຖີ່ສູງທີ່ເຊື່ອຖືໄດ້. ຖືກອອກແບບມາສໍາລັບການເຄື່ອນໄຫວຍູ້-ດຶງທີ່ມີຄວາມແມ່ນຍໍາສອງທິດທາງພາຍໃນພື້ນທີ່ຈໍາກັດ, ການໂຫຼດຈຸນລະພາກຂະຫນາດກາງແລະສະຖານີອັດຕະໂນມັດຮອບວຽນສູງ. ມັນເປັນຕົວແບບຕົ້ນຕໍສໍາລັບຄໍາຮ້ອງສະຫມັກການຂັບລົດເສັ້ນສອງທິດທາງຈຸນລະພາກ.
-- ໂຫມດຂັບ: ການສະແດງສອງເທົ່າ (ການສະຫນອງອາກາດສໍາລັບທັງຂະຫຍາຍແລະ retract stroke). ຊ່ວງເຈາະ: Ø4 / 6 / 10 / 16mm, ກວມເອົາ micro to small payloads.
-- ໂຄງປະກອບການ: ຮ່າງກາຍອາລູມິນຽມ extruded (ການປັບປຸງຈາກສະບັບທອງເຫຼືອງພື້ນເມືອງ), 55% ~ 65% ນ້ໍາຫນັກເບົາ. ຕິດຕັ້ງດ້ວຍເບາະຢາງທັງສອງສົ້ນເພື່ອຫຼຸດຜ່ອນຜົນກະທົບ ແລະສຽງລົບກວນ.
-- Versatile Mounting: 6 ການຕັ້ງຄ່າການຕິດຕັ້ງທີ່ມີຢູ່: ປະເພດພື້ນຖານ, mount panel, flange mount, foot mount, trunnion mount ແລະ clevis mount ສໍາລັບການຕິດຕັ້ງຫຼາຍທິດທາງ.
-- ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີ: ຂໍ້ມູນຈໍາເພາະທັງຫມົດທີ່ສ້າງຂຶ້ນດ້ວຍວົງແມ່ເຫຼັກ, ສະຫນັບສະຫນູນການຕິດຕັ້ງສອງສະຫຼັບແມ່ເຫຼັກ, ລວມທັງ Ø4 bore ຫນ້ອຍທີ່ສຸດ & 5mm stroke ໂດຍບໍ່ມີການວົງເລັບພິເສດ.
-- ວັດສະດຸ & ການຜະນຶກ: ອາລູມີນຽມ anodized ແຂງ + NBR ປະທັບຕາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ສະອາດຫຼືນໍ້າມັນເລັກນ້ອຍ. ຊີວິດການບໍລິການກົນຈັກ≥3ລ້ານຮອບ.

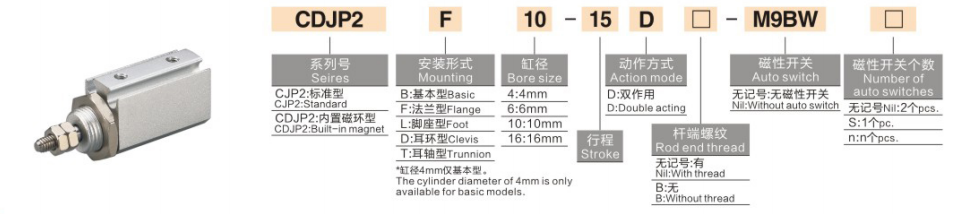

1. ຕົວຢ່າງ: CDJP2B10-15D-M9B
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມ |
| CJP2 / CDJP2 |
ລະຫັດຊຸດ |
CJP2 = ບໍ່ມີວົງແມ່ເຫຼັກ CDJP2 = ແຫວນແມ່ເຫຼັກໃນຕົວ |
| B / F / L / T |
ປະເພດ Mount |
B=ພື້ນຖານ; F=ຕິດແຜງ; L=Flange; T=ຕິດຕີນ |
|
10 |
ຂະໜາດເຈາະ (ມມ) |
Ø4/6/10/16 |
|
15 |
ຈັງຫວະມາດຕະຖານ (ມມ) |
5/10/15/20/25/30 |
|
D |
ລະຫັດການປະຕິບັດ |
D = ການສະແດງສອງເທົ່າ (ເຄື່ອງໝາຍຄົງທີ່) |
| -M9B |
ສະຫຼັບແມ່ເຫຼັກ |
ທາງເລືອກ, ສະຫນັບສະຫນູນ 2 ສະຫຼັບສໍາລັບການຊອກຄົ້ນຫາຕໍາແຫນ່ງ bidirectional |
2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
-- CJP2B6-20D：Bore 6, stroke 20, double acting ປະເພດພື້ນຖານ, ບໍ່ມີວົງແມ່ເຫຼັກ
-- CDJP2F4-10D：Bore 4, stroke 10, mount panel, built-in magnetic ring
-- CDJP2B16-30D-2M9B：Bore 16, stroke 30, ປະເພດພື້ນຖານ, ມີສອງປຸ່ມ M9B.
|
ລາຍການພາລາມິເຕີ |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| ເຈາະ (ມມ) |
4 |
6 |
10 |
16 |
| ຈັງຫວະມາດຕະຖານ (ມມ) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| ຄວາມກົດດັນປະຕິບັດງານ (MPa) |
0.15~0.7 |
0.12~0.7 |
0.06~0.7 |
0.06~0.7 |
| ແຮງດັນ @0.5MPa (N) |
ຂະຫຍາຍ: 6.3; ຖອດຖອນ: 5.4 |
ຂະຫຍາຍ: 14.1; ຖອດຖອນ: 12.4 |
ຂະຫຍາຍ: 39.3; ຖອດຖອນ: 35.3 |
ຂະຫຍາຍ: 98.5; ຖອດຖອນ: 90.2 |
| ເບາະ |
ເບາະຢາງທັງສອງສົ້ນ |
|
|
|
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-10 ~ +70 ℃ (ບໍ່ມີ icing ໃນທໍ່) |
|
|
|
| ປະມານ. ນ້ຳໜັກສຸດທິ (g) |
~7 |
~12 |
~25 |
~50 |
| ການເຊື່ອມຕໍ່ທາງອາກາດ |
ທໍ່ push-in ໂດຍກົງສໍາລັບທໍ່ OD4 PU |
|
|
|
1. ຮ່າງກາຍນ້ໍາຫນັກເບົາທີ່ສຸດສັ້ນ
-- ຄວາມຍາວໂດຍລວມສັ້ນລົງ 6~9.5mm ເມື່ອປຽບທຽບກັບຮູບແບບ CJP ທີ່ເປັນມໍລະດົກ, ນ້ໍາຫນັກຫຼຸດລົງ 55% ~ 65%, ທີ່ສົມບູນແບບສໍາລັບຮູບແບບການຕິດຕັ້ງແບບພິເສດ.
2. ຜົນຜະລິດ bidirectional ຫມັ້ນຄົງ
-- ການອອກແບບການສະແດງສອງເທົ່າໂດຍບໍ່ມີການກັບຄືນພາກຮຽນ spring. ແຮງດັນສອງທິດທາງແມ່ນສູງກວ່າ 30% ~ 50% ທຽບເທົ່າກະບອກສູບດຽວ, ເຫມາະສໍາລັບ 100g ~ 5kg payloads.
3. ຄວາມຖີ່ສູງ & ການດໍາເນີນງານສຽງຕ່ໍາ
-- ເບາະຢາງ + ການປະທັບຕາ friction ຕ່ໍາ. ຄວາມໄວໃນການດໍາເນີນງານ 50 ~ 500mm / s, ຄວາມຫມັ້ນຄົງສູງກວ່າ 200cpm, ສຽງຜົນກະທົບ ≤60dB.
4. ການຕິດຕັ້ງຫຼາຍ & ມາດຕະຖານວົງແມ່ເຫຼັກເຕັມ
-- 6 ຮູບແບບການຕິດຕັ້ງປັບຕົວເຂົ້າກັບຮູບແບບເຄື່ອງມືທີ່ຊັບຊ້ອນ. ແຫວນແມ່ເຫຼັກທີ່ຕິດຕັ້ງສໍາລັບທຸກຂະຫນາດ, ເຖິງແມ່ນວ່າ Ø4 bore ຫນ້ອຍກໍ່ສະຫນັບສະຫນູນສະຫຼັບແມ່ເຫຼັກຄູ່ສໍາລັບການກວດສອບຕໍາແຫນ່ງທີ່ສະດວກສະບາຍ.
5. ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ & ຊີວິດການບໍລິການຍາວ
-- ເຫມາະສົມກັບສາຍການຜະລິດທີ່ສະອາດ. ຮ່າງກາຍອາລູມິນຽມແຂງແລະປະທັບຕາທີ່ທົນທານຕໍ່ການສວມໃສ່ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະ ≥3 ລ້ານຮອບ.
1. ແບບຟອມການຕິດຕັ້ງ
-- ປະເພດພື້ນຖານ (B): ສິ້ນສຸດການສ້ອມແຊມຕາມແກນພາຍນອກສໍາລັບການຍູ້-ດຶງຊື່
-- ປະເພດແຜງ (F): ຮ່າງກາຍຝັງເຂົ້າໄປໃນແຜງອຸປະກອນສໍາລັບການຈັດວາງທີ່ບາງທີ່ສຸດ
-- ປະເພດ Flange (L): ການແກ້ໄຂດ້ານຂ້າງຂອງ flange ສໍາລັບຄໍາຮ້ອງສະຫມັກການໂຫຼດແນວຕັ້ງ
-- ປະເພດຕີນ (T): ຕີນຕິດທາງລຸ່ມສໍາລັບການຍູ້-ດຶງອອກຕາມລວງນອນ
2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ
-- 3C Electronics: ການຍຶດອົງປະກອບຈຸນລະພາກ, ການຖອດຊິບ, ການທົດສອບຄວາມທົນທານຂອງປຸ່ມ, ການຂັບລົດ jig ຂະຫນາດນ້ອຍ
-- ອຸປະກອນຄວາມແມ່ນຍໍາ: ການສະຫຼັບວາວຈຸນລະພາກ, ການວາງຕໍາແຫນ່ງເສັ້ນໄຍ, ການປັບອຸປະກອນທີ່ດີ, ການກະຕຸ້ນ slider ຂະຫນາດນ້ອຍ
-- ອັດຕະໂນມັດທົ່ວໄປ: ການໂຫຼດ / ການໂຫຼດຄວາມຖີ່ສູງ, ການປອກເປືອກປ້າຍຊື່, ການເຄື່ອນຍ້າຍ workpiece ສັ້ນ.
-- ອຸປະກອນການແພດ: ການເຄື່ອນໄຫວ telescopic ເຄື່ອງມືຂະຫນາດນ້ອຍ, propulsion ນ້ໍາຈຸລະພາກ, ການປະກອບຕໍາແຫນ່ງຄວາມແມ່ນຍໍາ
|
ລາຍການປຽບທຽບ |
CJP2 Double Acting Pin Cylinder |
CJ1 Ultra-Mini Pin Cylinder |
CJP Single Acting Pin Cylinder |
| ຊ່ວງເຈາະ (ມມ) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| ໂໝດປະຕິບັດ |
ການສະແດງສອງເທົ່າ (ແຮງດັນສອງທິດທາງ) |
ການສະແດງດ່ຽວ/ຄູ່ |
ການສະແດງດ່ຽວ (ກັບຄືນພາກຮຽນ spring) |
| ແຮງດັນ @0.5MPa (N) |
5.4~98.5 (ປານກາງ) |
0.64 ~ 6.3 (ຕໍ່າສຸດ) |
10-50 (ນ້ອຍ) |
| ນ້ຳໜັກ (g) |
7-50 (ແສງສະຫວ່າງ) |
2 ~ 3.5 (ແສງ ultra) |
10-30 (ປານກາງ) |
| ຄວາມຍາວຂອງຮ່າງກາຍ |
ສັ້ນທີ່ສຸດ |
ສັ້ນທີ່ສຸດ |
ມາດຕະຖານ |
| ລະດັບຄ່າໃຊ້ຈ່າຍ |
ຂະຫນາດກາງ, ຄ່າໃຊ້ຈ່າຍປະສິດທິພາບສູງ |
ຕ່ຳ (ເສດຖະກິດ) |
ຂະຫນາດກາງ |
| ສະຖານະການທີ່ເຫມາະສົມ |
ການຂັບລົດສອງທິດທາງ, ການໂຫຼດຈຸນລະພາກຂະຫນາດກາງ, ຄວາມຖີ່ສູງ |
ພື້ນທີ່ຈຳກັດຫຼາຍ, ການໂຫຼດຈຸລະພາກທີ່ມີແສງສະຫວ່າງສູງ |
ການຂັບລົດແບບ Unidirectional, ຕ້ອງການຣີເຊັດພາກຮຽນ spring off power |
1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ payload
-- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. ສະຫງວນໄວ້ ≥30% ຂອບຄວາມປອດໄພ.
2. ການຢືນຢັນເສັ້ນເລືອດຕັນ
-- ເລືອກເສັ້ນເລືອດຕັນໃນຕາມການເດີນທາງທີ່ຕ້ອງການ; ຈັດລຳດັບຄວາມສຳຄັນຂອງຈັງຫວະທີ່ສັ້ນກວ່າສຳລັບການຂີ່ລົດຖີບທີ່ມີຄວາມຖີ່ສູງທີ່ໝັ້ນຄົງ.
3. ການຈັບຄູ່ການຕັ້ງຄ່າ
-- ວາງຕຳແໜ່ງຄວບຄຸມວົງປິດ: ປະກອບສະວິດແມ່ເຫຼັກ M9B ສອງອັນສຳລັບການຕິຊົມຕຳແໜ່ງສອງທິດທາງ.
-- ຮູບແບບການຕິດຕັ້ງ: ປະເພດກະດານ (F) ສໍາລັບອຸປະກອນຝັງ; ປະເພດພື້ນຖານ (B) ສໍາລັບການປະກອບ threaded axial.
SOLH CJP2 compact double acting pin cylinder pneumatic features ຮ່າງກາຍ lightweight ultra-ສັ້ນ, thrust ຫມັ້ນຄົງ bidirectional, cushion ຢາງແລະ 6 variants mounting; ຮຸ່ນ CDJP2 ທີ່ມີວົງແຫວນແມ່ເຫຼັກທີ່ເຂົ້າກັນໄດ້ກັບສະຫຼັບຊຸດ M9, ຕົວກະຕຸ້ນເສັ້ນຈຸນລະພາກທີ່ເຫມາະສົມສໍາລັບວຽກງານການຊຸກຍູ້ການດຶງແບບ bidirectional short-stroke ໃນ 3C, ເຄື່ອງມືຄວາມແມ່ນຍໍາແລະອຸປະກອນອັດຕະໂນມັດທາງການແພດ.
