CKG1 (CKP1) Series Clamp Cylinder | Rod-Mounted Heavy-Duty Cylinder ກັບສະວິດຕ້ານແມ່ເຫຼັກ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH CKG1/CKP1 ແມ່ນກະບອກສູບຍຶດຕິດດ້ວຍຢາງທີ່ອອກແບບມາພິເສດສໍາລັບການເຊື່ອມໂລຫະ ແລະສະພາບແວດລ້ອມການລົບກວນແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ. ມີຢູ່ໃນຂະຫນາດເຈາະφ40/50/63mm ກັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານຕັ້ງແຕ່ 50mm ຫາ 200mm, ຊຸດນີ້ໄດ້ຖືກຕິດຕັ້ງດ້ວຍສະວິດແມ່ເຫຼັກສະຫນາມແມ່ເຫຼັກຕ້ານທີ່ເຂັ້ມແຂງຕົ້ນສະບັບສະຫນັບສະຫນູນ 3 ທິດທາງ. ປະກອບດ້ວຍໂຄງສ້າງທີ່ມີນ້ໍາຫນັກເບົາທີ່ຫນາແຫນ້ນ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງພາຍໃຕ້ການແຊກແຊງແມ່ເຫຼັກຢ່າງເຂັ້ມງວດ, ແຮງຍຶດຫນັກແລະຄວາມໄວການເຄື່ອນໄຫວທີ່ສາມາດປັບໄດ້, ມັນສາມາດໃຊ້ໄດ້ຢ່າງສົມບູນກັບອຸປະກອນການເຊື່ອມໂລຫະ arc / ຈຸດ, ການແກ້ໄຂເຄື່ອງມືເຄື່ອງຈັກແລະສະຖານີຍຶດຫນັກອັດຕະໂນມັດ. ຊຸດດັ່ງກ່າວແບ່ງອອກເປັນສອງແບບ: CKG1 ທີ່ມີແຫວນແມ່ເຫຼັກມາດຕະຖານແລະ CKP1 ທີ່ມີແຫວນແມ່ເຫຼັກທີ່ມີພະລັງງານສູງສໍາລັບຄວາມຕ້ອງການຕ້ານການສະກົດຈິດທີ່ແຕກຕ່າງກັນ.

1.1 Series Functional Division

     • CKG1 (ແຫວນແມ່ເຫຼັກມາດຕະຖານ): ຈັບຄູ່ກັບສະຫຼັບຕ້ານແມ່ເຫຼັກ D-P3DWA / D-P4DW. ເຫມາະສໍາລັບສະພາບແວດລ້ອມສະນະແມ່ເຫຼັກທີ່ເຂັ້ມແຂງທໍາມະດາແລະການເຊື່ອມໂລຫະ arc ສະຖານະການ splash-proof. ລະຫັດປ້ອງກັນ splash ທາງເລືອກ: -XC88 / -XC89 / -XC91, ສະຫນອງຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບແລະປະສິດທິພາບຕ້ານການແຊກແຊງທີ່ຫມັ້ນຄົງສໍາລັບສະຖານີການເຊື່ອມໂລຫະແບບດັ້ງເດີມ.

    • CKP1 (ແຫວນແມ່ເຫຼັກພະລັງງານສູງ): ມີອຸປະກອນເສີມສ້າງໃນວົງແມ່ເຫຼັກທີ່ເຂັ້ມແຂງແລະເຂົ້າກັນໄດ້ກັບ D-P79WSE / D-P74L / Z ລະດັບສູງສະຫຼັບຕ້ານແມ່ເຫຼັກ. ມັນສະຫນອງຄວາມສາມາດຕ້ານການແຊກແຊງແມ່ເຫຼັກທີ່ເຂັ້ມແຂງແລະ induction ສັນຍານທີ່ຫມັ້ນຄົງຫຼາຍ, ເຫມາະສໍາລັບສະພາບການເຮັດວຽກການເຊື່ອມໂລຫະທີ່ມີສະຫນາມແມ່ເຫຼັກສູງແລະຄວາມຖີ່ສູງ.

1.2 Unique Rod-Mounted Structure

     rod mounting ສະວິດແມ່ເຫຼັກໄດ້ຖືກອອກແບບປະສົມປະສານຢູ່ໃນດ້ານ piston rod, ສະຫນັບສະຫນູນການຕິດຕັ້ງ 3 ທິດທາງ (ເທິງ / ຊ້າຍ / ຂວາ). ຮູບແບບການຝັງຕົວຫຼີກເວັ້ນການແຊກແຊງ fixture ແລະ collision ກົນຈັກ, ຮັບປະກັນສາຍໄຟທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການກວດສອບສັນຍານທີ່ຫມັ້ນຄົງໃນການຈັດວາງ fixture ການເຊື່ອມໂລຫະທີ່ຫນາແຫນ້ນ.

1.3 ການຍົກລະດັບກະທັດຮັດ & ການອອກແບບທີ່ປ່ຽນແປງໄດ້

     ໂຄງສ້າງຮ່າງກາຍຂອງກະບອກສູບທີ່ດີທີ່ສຸດເຮັດໃຫ້ຄວາມຍາວໂດຍລວມສັ້ນລົງ 7mm ສໍາລັບແບບ CKP1-40, ດ້ວຍການຫຼຸດຜ່ອນນ້ໍາຫນັກລວມ 7%. ຮູບແບບφ63-150mm ນ້ໍາຫນັກພຽງແຕ່ 1.82kg. ຂະໜາດການຕິດຕັ້ງທີ່ປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ CK1 ແບບເກົ່າແບບດັ້ງເດີມ, ຮັບຮູ້ການທົດແທນໂດຍກົງ ແລະຍົກລະດັບໂດຍບໍ່ມີການດັດແປງໂຄງສ້າງຂອງອຸປະກອນ.

1.4 ການປະຕິບັດວຽກຫນັກ & ທົນທານ

     ຮັບຮອງເອົາໂຄງສ້າງທີ່ສາມາດຄວບຄຸມໄດ້ແບບ bidirectional double-acting ກັບ buffer ອາກາດ double-end ມາດຕະຖານສໍາລັບການຍຶດຫມັ້ນທີ່ຫມັ້ນຄົງແລະການປ່ອຍການເຄື່ອນໄຫວ. rod piston ໄດ້ຮັບການປິ່ນປົວແຜ່ນແຂງ chrome, ແລະຮ່າງກາຍກະບອກສູບຮັບຮອງເອົາຂະບວນການ anodizing ແຂງ, realizing ຄວາມຕ້ານທານການສວມໄດ້ດີແລະທົນທານຕໍ່ຜົນກະທົບ. ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ສະອາດແລະເງື່ອນໄຂການເຮັດວຽກຂອງການເຊື່ອມໂລຫະທີ່ມີການຮັກສາຕ່ໍາ.

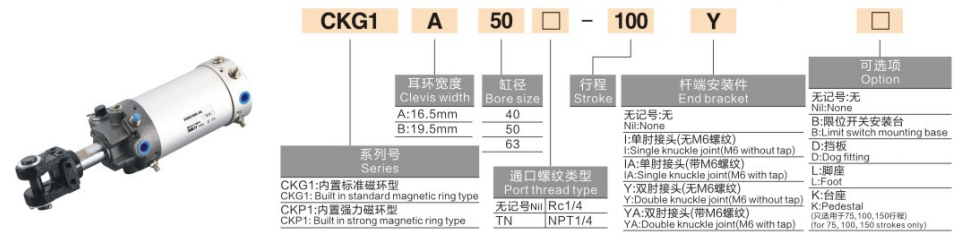

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ການຕັ້ງຄ່າແມ່ເຫຼັກມາດຕະຖານ CKG1: CKG1A63-50YZ-P4DWL (ແຫວນແມ່ເຫຼັກມາດຕະຖານ, ຄວາມກວ້າງຂອງຕາ 16.5mm, ເຈາະ φ63, ເສັ້ນເລືອດຕັນໃນ 50mm, rod-mounted, ມີສະຫຼັບຕ້ານແມ່ເຫຼັກ P4DWL)

     • ການຕັ້ງຄ່າແມ່ເຫຼັກແຮງສູງ CKP1: CKP1B40-75Z-P79WSE (ວົງແມ່ເຫຼັກແຮງສູງ, ຄວາມກວ້າງຂອງຕາ 19.5mm, ເຈາະ φ40, stroke 75mm, rod-mounted, ມີ P79WSE ສູງເກຣດຕ້ານແມ່ເຫຼັກ switch)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: Double-acting (ການຍຶດຄວບຄຸມແບບ bidirectional / ປ່ອຍ)

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.05 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ມີສະຫຼັບແມ່ເຫຼັກ); -10 ℃ ~ 70 ℃ (ບໍ່​ມີ​ສະ​ຫຼັບ​)

     • ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 300mm/s (ລະບຽບຄວາມໄວກະທູ້, ຮ່າງກາຍກະບອກບໍ່ protruding)

     • ໂໝດ Buffer: ມາດຕະຖານ double-end air buffer; ເບຟເຟີອາກາດສອງສົ້ນທີ່ປັບປຸງເປັນທາງເລືອກ (-X1515)

     • ໂໝດການຫຼໍ່ລື່ນ: ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

     • ຄຸນນະສົມບັດສະຫຼັບແມ່ເຫຼັກ: ການອອກແບບສະຫນາມແມ່ເຫຼັກຕ້ານຄວາມເຂັ້ມແຂງເປັນມືອາຊີບ, ສະເພາະ 3 ທິດທາງການຕິດຕັ້ງ rod-mounted

3.2 Theoretical Clamping Force (ຫົວໜ່ວຍ: kN @0.5MPa)

3.3 ນ້ຳໜັກສິນຄ້າ (ຫົວໜ່ວຍ: kg @100mm Stroke)

4. ການຈັບຄູ່ສະວິດແມ່ເຫຼັກຕໍ່ຕ້ານທີ່ເຂັ້ມແຂງ (ຄວາມໄດ້ປຽບຫຼັກຂອງປະເພດ Rod-Mounted)

     ການຕິດຕັ້ງ & ຄວາມໄດ້ປຽບດ້ານສິ່ງແວດລ້ອມ: ໂຄງສ້າງ rod ສະຫຼັບປະສົມປະສານສະຫນັບສະຫນູນການຕິດຕັ້ງ 3 ທິດທາງ arbitrary, ປະສິດທິຜົນຫຼີກເວັ້ນການສະສົມ slag ການເຊື່ອມໂລຫະແລະການແຊກແຊງກົນຈັກ fixture. ສະຫວິດທີ່ກົງກັນໄດ້ຮັບຮອງເອົາການອອກແບບປ້ອງກັນການກະດ້າງແລະຂີ້ຝຸ່ນແບບມືອາຊີບ, ການປັບຕົວຢ່າງເຕັມສ່ວນກັບສະພາບແວດລ້ອມການເຮັດວຽກການເຊື່ອມໂລຫະທີ່ຮຸນແຮງແລະສະລັບສັບຊ້ອນທີ່ມີຜົນຜະລິດສັນຍານທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ສະຖານີ Fixture ການເຊື່ອມ: ຊ່ຽວຊານສໍາລັບການເຊື່ອມໂລຫະ arc ແລະຈຸດການເຊື່ອມ workpiece clamping, ການຈັດຕໍາແຫນ່ງ splash-proof ແລະການແກ້ໄຂເຄື່ອງມືການເຊື່ອມ. ການອອກແບບຕ້ານແມ່ເຫຼັກແລະຕ້ານການ splash ເປັນມືອາຊີບແກ້ໄຂບັນຫາສັນຍານ drift ແລະຄວາມລົ້ມເຫຼວໃນການເຊື່ອມໂລຫະສະພາບແວດລ້ອມທີ່ເຂັ້ມແຂງ.

     • ສູນເຄື່ອງມື ແລະເຄື່ອງຈັກ: ນຳໃຊ້ກັບການສ້ອມແຊມວຽກໜັກ, ການຍຶດແມ່ພິມ ແລະ ການຈັດຕຳແໜ່ງທີ່ຊັດເຈນຂອງຈັງຫວະສັ້ນ. ຜົນບັງຄັບໃຊ້ clamping ສູງແລະຄວາມສາມາດໃນການຕ້ານການ deflection ທີ່ດີເລີດຮັບປະກັນຄວາມທົນທານຕໍ່ການປຸງແຕ່ງທີ່ຫມັ້ນຄົງ.

     • ສະຖານີລົດຍົນອັດຕະໂນມັດ: ເຫມາະສໍາລັບການຍຶດ pallet ຫນັກ, ການຈໍາກັດການໂອນແລະການຈັດຕໍາແຫນ່ງກົນໄກ flipping. ມັນສະຫນອງການປະຕິບັດຮອບວຽນທີ່ສອດຄ່ອງແລະຫມັ້ນຄົງກັບການຕໍ່ຕ້ານການແຊກແຊງສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ.

     • ພື້ນທີ່ເຮັດວຽກພາກສະຫນາມແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ: ທີ່ສົມບູນແບບສໍາລັບສະຖານີທີ່ຈັບຄູ່ກັບແມ່ເຫຼັກໄຟຟ້າ, clamping ຢູ່ໃກ້ກັບ motors ຄວາມຖີ່ສູງແລະການຈັດຕໍາແຫນ່ງໃນເຂດ interference ແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ. ສະວິດຕ້ານແມ່ເຫຼັກອຸທິດຕົນຮັບປະກັນ 100% ສັນຍານຕໍາແຫນ່ງທີ່ເຊື່ອຖືໄດ້.

6. CKG1 vs CKP1 Series ການປຽບທຽບໄວ

7. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

   1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກຂະຫນາດເຈາະໂດຍອີງໃສ່ການໂຫຼດ clamping ຕົວຈິງ. ປະ​ຕິ​ບັດ​ຕາມ​ກົດ​ລະ​ບຽບ​: ຜົນ​ບັງ​ຄັບ​ໃຊ້ clamping ທາງ​ທິດ​ສະ​ດີ ≥​ການ​ໂຫຼດ​ຕົວ​ຈິງ × 1.5 ປັດ​ໄຈ​ຄວາມ​ປອດ​ໄພ​. φ40 ສໍາລັບການໂຫຼດແສງສະຫວ່າງ, φ50 ສໍາລັບການໂຫຼດຂະຫນາດກາງ, φ63 ສໍາລັບເງື່ອນໄຂການເຮັດວຽກຫນັກ.

   2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ມາດຕະຖານເສັ້ນເລືອດຕັນໃນຕັ້ງແຕ່ 50mm ຫາ 200mm. ສະຫງວນຂອບເສັ້ນເລືອດຕັນໃນພິເສດ 5 ~ 10mm ອີງຕາມຄວາມສູງຂອງ workpiece ເພື່ອປ້ອງກັນການແຊກແຊງກົນຈັກໃນລະຫວ່າງການປະຕິບັດການຍຶດ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

￮ ແຫວນແມ່ເຫຼັກ & ສະວິດ: ເລືອກ CKG1 + P4DW ສໍາລັບສະພາບແວດລ້ອມການເຊື່ອມໂລຫະທໍາມະດາ; ເລືອກ CKP1 + P79WSE ສໍາລັບສະຖານີການເຊື່ອມໂລຫະທີ່ມີຄວາມຖີ່ສູງແລະການແຊກແຊງສູງ.

￮ ຂໍ້ມູນຈໍາເພາະຄວາມກວ້າງຕາ: C = 12.5mm ສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຄບ; A = 16.5mm ສໍາລັບການນໍາໃຊ້ທົ່ວໄປມາດຕະຖານ; B = 19.5 ມມ ສຳລັບສະຖານະການຍຶດຍຶດໜັກ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CKG1/CKP1 series rod-mounted cylinders heavy-duty cylinders is professional pneumatic pneumatic solutions for welding industries, featuring 3-direction switch installation, oil-free operation, standard air buffer and interchangeable installation size. CKG1 ສະຫນອງຄ່າໃຊ້ຈ່າຍປະສິດທິພາບຕ້ານ AC ສະນະແມ່ເຫຼັກ, ໃນຂະນະທີ່ CKP1 ຍົກລະດັບໃຫ້ຄວາມສາມາດຕ້ານການແຊກແຊງ AC / DC ດີກວ່າ, ທັງສອງທີ່ເຫມາະສົມສໍາລັບການຍຶດຫນັກທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມສະນະແມ່ເຫຼັກທີ່ເຂັ້ມແຂງທີ່ຊັບຊ້ອນແລະການເຊື່ອມໂລຫະ.
