CM2 / CDM2 Series Stainless Steel ກະບອກສູບ Mini (Double / Single Acting)

ກະບອກສູບລົມສະແຕນເລດ SOLH CM2 / CDM2 ປະຕິບັດຕາມມາດຕະຖານ JIS B 8356 ແລະສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC CM2, ສະເຫນີໃນຂະຫນາດເຈາະ φ20/25/32/40 ມມ. ແຮງດັນຜົນຜະລິດຂອງມັນຢູ່ລະຫວ່າງກະບອກສູບປະເພດປາກກາຈຸນລະພາກ ແລະກະບອກທໍ່ມັດແບບມາດຕະຖານ. Barrel, rod piston ແລະ end caps ຮັບຮອງເອົາ 304 ສະແຕນເລດ, ສະຫນອງການຕໍ່ຕ້ານ rust ແລະຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອແລະສະພາບແວດລ້ອມເປັນດ່າງອ່ອນແອ, ເຫມາະສໍາລັບສາຍອັດຕະໂນມັດທີ່ສະອາດໃນອຸດສາຫະກໍາອາຫານ, ຢາແລະເອເລັກໂຕຣນິກ. ລະດັບຄວາມສົມບູນຂອງຕົວແປປະກອບມີ CDM2B ມາດຕະຖານປະເພດການສະແດງສອງເທົ່າ, CM2S/CM2T single acting spring return/extend, CM2W double rod synchronous cylinder ແລະ CM2K hexagonal non-rotating cylinder. ລຸ້ນ CDM2 ມາພ້ອມກັບວົງແຫວນແມ່ເຫຼັກໃນຕົວທີ່ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ M9B ແລະ A93 ສໍາລັບການກວດສອບຕໍາແຫນ່ງ. ເບາະຢາງມາດຕະຖານມີອຸປະກອນ; suffix A ເບາະອາກາດເປັນທາງເລືອກໃນການຫຼຸດຜ່ອນສິ່ງລົບກວນພາຍໃຕ້ການດໍາເນີນການຄວາມໄວສູງ. ການປະທັບຕາທີ່ມີ friction ຕ່ໍາເຮັດໃຫ້ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການຫຼາຍກວ່າ 8 ລ້ານຮອບ. ຮູບແບບ mounting ຫຼາຍແມ່ນສະຫນັບສະຫນູນ: ປະເພດພື້ນຖານ, mount ຕີນ, flange, clevis ແລະ trunnion mount. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຊຸກຍູ້ການໂຫຼດຂະຫນາດກາງ, ຍົກ, ຕໍາແຫນ່ງແລະວຽກງານ clamping. ຂອບຄວາມປອດໄພຂອງແຮງດັນຢ່າງໜ້ອຍ 50% ຈະຖືກສະຫງວນໄວ້ໃນລະຫວ່າງການເລືອກຕົວແບບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

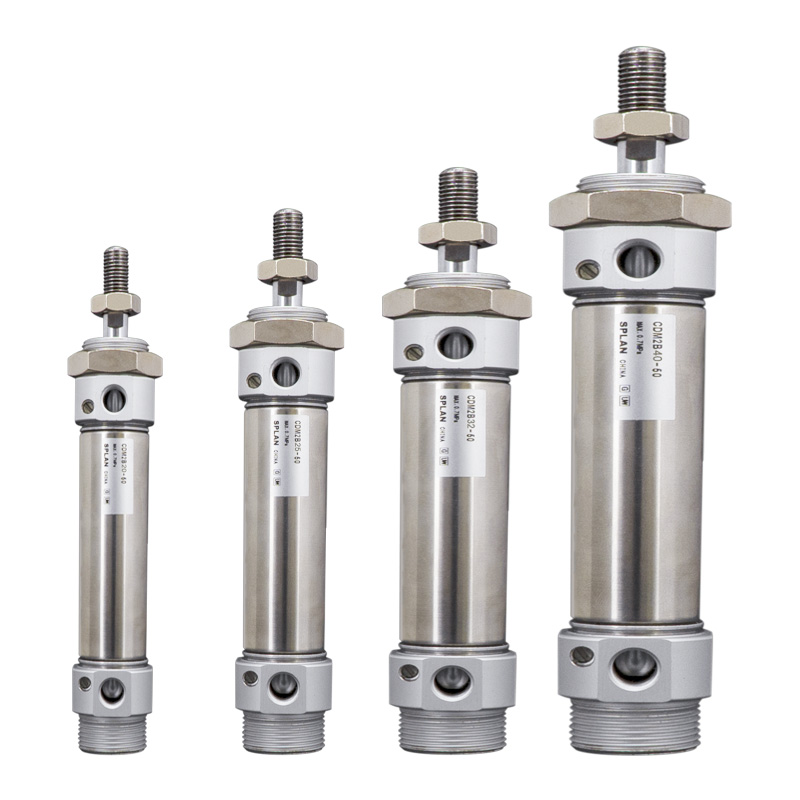

CM2 / CDM2 Series Stainless Steel ກະບອກສູບ Mini (Double / Single Acting)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

SOLH CM2 / CDM2 ແມ່ນ JIS B 8356 ທໍ່ສະແຕນເລດຮອບມາດຕະຖານ, ຂະຫນາດເຈາະ φ20/25/32/40mm. ການປະຕິບັດຕໍາແໜ່ງລະຫວ່າງກະບອກສູບຂະໜາດນ້ອຍ ແລະກະບອກສູບມາດຕະຖານ. ຂໍ້ໄດ້ປຽບຫຼັກ: ການຕໍ່ຕ້ານ corrosion, ຊີວິດການບໍລິການຍາວ, ທາງເລືອກໃນການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍ, ຜົນຜະລິດ thrust ຂະຫນາດກາງຫນາແຫນ້ນ. ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບອາຫານ, ຢາ, ເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່ແລະອັດຕະໂນມັດສະອາດສະຖານີໂຫຼດຂະຫນາດກາງ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

1. ມາດຕະຖານ: ປະຕິບັດຕາມ JIS B 8356, ຮ່າງກາຍຮອບດ້ວຍຂະຫນາດ mounting ທົ່ວໄປ.

2. ວັດສະດຸ: 304 ຖັງສະແຕນເລດ, rod piston ແລະປາຍ caps, rust-proof, ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອ, ເປັນດ່າງອ່ອນແອແລະສະພາບແວດລ້ອມທີ່ສະອາດ.

3. ໂຄງສ້າງ: ປາຍຫມວກຖືກລັອກດ້ວຍກະທູ້, ເສັ້ນກົງຮອບ, ມີຄວາມເຂັ້ມແຂງກົນຈັກສູງແລະການບໍາລຸງຮັກສາງ່າຍ.

4. ການປ່ຽນແປງການປະຕິບັດ

-- CM2B Double Acting: ການສະຫນອງອາກາດທັງສອງສົ້ນ, ຮູບແບບມາດຕະຖານທີ່ນິຍົມຫຼາຍທີ່ສຸດ

-- CM2S / CM2T Single Acting: S=Spring return; T=ພາກຮຽນ spring ຂະຫຍາຍ, ປັບອັດຕະໂນມັດຫຼັງຈາກການຕັດອອກອາກາດ

-- CM2W Double Rod: Rod ຂະຫຍາຍທັງສອງດ້ານ, ການເຄື່ອນໄຫວ synchronous, ການເດີນທາງປະສິດທິພາບເພີ່ມຂຶ້ນສອງເທົ່າ

-- CM2K Rod ບໍ່ຫມຸນ: ທໍ່ລູກສູບ hexagonal, ຕ້ານການບິດສໍາລັບການວາງຕໍາແຫນ່ງທີ່ຊັດເຈນ

5. Cushion: ເບາະຢາງມາດຕະຖານ; air cushion (suffix A) ທາງເລືອກເພື່ອຫຼຸດຜ່ອນສຽງຜົນກະທົບພາຍໃຕ້ຄວາມໄວສູງ.

6. ການຜະນຶກ: ການປະທັບຕາ bidirectional friction ຕ່ໍາກັບຮ່ອງອ່າງເກັບນນ້ໍາມັນ. ຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ຊີວິດການບໍລິການ ≥8 ລ້ານຮອບ.

7. ການກວດຫາຕໍາແໜ່ງ: ລຸ້ນ CDM2 ພ້ອມດ້ວຍແຫວນແມ່ເຫຼັກໃນຕົວ, ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ M9B/A93/Z73 ສຳລັບການຕິຊົມຕຳແໜ່ງລູກສູບ.

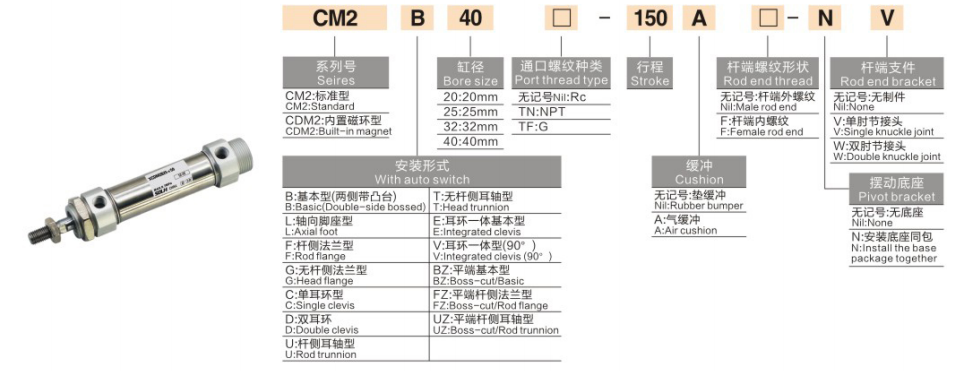

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: CDM2B20-100A-B

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
CM2 / CDM2	ລະຫັດຊຸດ	CM2 = ບໍ່ມີວົງແມ່ເຫຼັກ CDM2 = ແຫວນແມ່ເຫຼັກໃນຕົວ
B/S/T/W/K	ປະເພດການປະຕິບັດ	B=ການສະແດງສອງເທົ່າ S=Single Acting Spring ກັບຄືນ T=Single Acting Spring Extend W=Double Rod K=ບໍ່ໝູນວຽນ
20/25/32/40	ຂະໜາດເຈາະ (ມມ)	φ20/25/32/40
100	ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ	ສູງສຸດ. 300mm ສໍາລັບການສະແດງສອງເທົ່າ Max.100mm ສໍາລັບການສະແດງດ່ຽວ
A	ຕົວເລືອກເບາະ	ເປົ່າ=ເບາະຢາງ; A=ເບາະແອ
B	ສະຫຼັບ Groove	A = ຮ່ອງຕິດຕາມ; B = ຮ່ອງແຖບເຫຼັກ (ໃຊ້ຢ່າງກວ້າງຂວາງ)

2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

-- CDM2B25-50-B：Bore25, stroke50, double acting, built in magnet, ເບາະຢາງ

-- CDM2S32-75-B：Bore32, stroke75, ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ

-- CDM2K40-100-B：Bore40, stroke100, ທໍ່ລູກສູບ hexagonal ບໍ່ຫມຸນ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ຊ່ວງເຈາະ	φ20, 25, 32, 40 ມມ
ຄວາມກົດດັນປະຕິບັດງານ	ການສະແດງສອງເທົ່າ: 0.1 ~ 1.0MPa ການສະແດງດ່ຽວ: 0.2 ~ 1.0MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ +70 ℃ ； -10 ~ +60 ℃ ສໍາລັບສະບັບທີ່ຕິດຕັ້ງແມ່ເຫຼັກ
ຄວາມໄວລູກສູບ	50 ~ 750 mm/s
ເບາະ	ເບາະຢາງມາດຕະຖານ; ເບາະລົມ (ກ.) ທາງເລືອກ
Air Port Thread	RC1/8 (φ20/25/32), RC1/4 (φ40)
ການລະບາຍນ້ໍາ	ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສາມາດໃຊ້ໄດ້
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ	±1.4ມມ

ຄວາມດັນທາງທິດສະດີ & ແຮງດຶງ @0.5MPa (Rod ດຽວ, ໜ່ວຍ: N)

1. Double Acting CM2B

ເຈາະ (ມມ)	ແຮງດັນ (N)	ແຮງດຶງ (N)	ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4

2. Single Acting CM2S (Spring Return @0.5MPa)

ເຈາະ (ມມ)	ແຮງດັນ (N)	Spring Return Force (N)	ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0

ຮູບແບບການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- B ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານກະທູ້ປາຍ (ທົ່ວໄປທີ່ສຸດ)

-- L Foot Mount: ການສ້ອມແຊມຕີນຕາມແກນ

-- F/G Flange: ແປນດ້ານຂ້າງຂອງ Rod-side/head-side flange

-- C/D Clevis: Single clevis / double clevis

-- E Trunnion: ຫົວ-ຂ້າງ trunnion ສໍາລັບການເຄື່ອນໄຫວ swing

3. ຊຸດອະນຸພັນຫຼັກ

-- CDM2B: ການສະແດງສອງເທົ່າມາດຕະຖານທີ່ມີແມ່ເຫຼັກໃນຕົວ

-- CDM2S/T: ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ / ພາກຮຽນ spring ຂະຫຍາຍ

-- CDM2W: Double rod double acting

-- CDM2K: ທໍ່ລູກສູບ hexagonal ບໍ່ຫມຸນ

-- CDM2R: Slim direct mount version for limited axial space

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ຄວາມຕ້ອງການ thrust & ໂຫຼດອອກຕາມລວງນອນ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ເລືອກ CM2 ໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກໂຫຼດຂະຫນາດກາງ.

2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບການເດີນທາງພິເສດ 10 ~ 20mm; Max stroke: double acting ≤300mm, single acting ≤100mm.

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ການດໍາເນີນງານ: Double acting → B; single acting ພາກຮຽນ spring ກັບຄືນ → S; ຄວາມຕ້ອງການຕ້ານການບິດ → K

-- ເບາະ: ເພີ່ມຄຳຕໍ່ທ້າຍ A (ເບາະລົມ) ສຳລັບການເຄື່ອນທີ່ຕອບສະໜອງຄວາມໄວສູງ.

-- ຕໍາແຫນ່ງຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເລືອກ CDM2 ແບບທີ່ຕິດຕັ້ງແມ່ເຫຼັກ, ຈັບຄູ່ສະວິດແມ່ເຫຼັກ M9B / A93

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH CM2 / CDM2 JIS ມາດຕະຖານສະແຕນເລດກະບອກ pneumatic ມົນແມ່ນສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ CM2 ທີ່ນໍາເຂົ້າ, ມີຢູ່ໃນການສະແດງຄູ່, ການສະແດງດ່ຽວ, rod double ແລະບໍ່ rotating variants, ຫຼາຍທາງເລືອກໃນການຕິດຕັ້ງ, ທີ່ເຫມາະສົມຂະຫນາດກາງ thrust linear actuator ສໍາລັບອາຫານ, ການແພດ, ເອເລັກໂຕຣນິກແລະການຫຸ້ມຫໍ່ອຸປະກອນອັດຕະໂນມັດສະອາດ.
