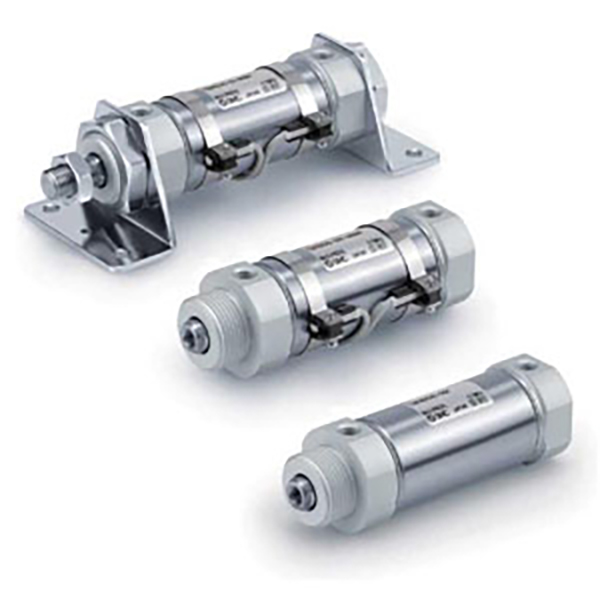

CM3 Series Short Stainless Steel cylinder

ກະບອກສູບຂະໜາດນ້ອຍສະແຕນເລດສັ້ນ SOLH CM3 ໄດ້ຖືກຍົກລະດັບການທົດແທນທີ່ຫນາແຫນ້ນສໍາລັບເຄື່ອງກະຕຸ້ນນິວເມຕິກຊຸດ CM2 ແບບດັ້ງເດີມ. ການກໍ່ສ້າງທັງຫມົດຈາກສະແຕນເລດ 304, ພວກມັນສະຫນອງຄວາມທົນທານຕໍ່ການກັດກ່ອນຂອງອາຊິດ - ເປັນດ່າງທີ່ອ່ອນແອທີ່ເຫມາະສົມສໍາລັບອາຫານ, ຢາແລະສະພາບແວດລ້ອມກອງປະຊຸມທີ່ສະອາດ. ໂຄງສ້າງທີ່ດີທີ່ສຸດເຮັດໃຫ້ຄວາມຍາວໂດຍລວມສັ້ນລົງເຖິງ 29 ມມ ແລະ ຫຼຸດນໍ້າໜັກລົງ 21%, ຈັບຄູ່ກັບພອດອາກາດສີ່ທິດທາງເພື່ອເປີດໃຊ້ການຕິດຕັ້ງຫຼາຍມຸມທີ່ມີຄວາມຍືດຫຍຸ່ນໃນພື້ນທີ່ອຸປະກອນແຄບ. ຫຼາຍ variants ລວມທັງ double-acting, ພາກຮຽນ spring single-acting, double-rod ແລະຕ້ານການຫມຸນ piston rod ຕອບສະຫນອງຄວາມຫຼາກຫຼາຍຂອງຄວາມຕ້ອງການຂັບ linear; ຮຸ່ນແມ່ເຫຼັກ CDM3 ສະຫນັບສະຫນູນການຮັບຮູ້ສະວິດແມ່ເຫຼັກສໍາລັບ PLC ການຄວບຄຸມ interlock ອັດຕະໂນມັດ. ການປະທັບຕາທີ່ບໍ່ມີນ້ໍາມັນ friction ຕ່ໍາຮັບປະກັນຫຼາຍກວ່າ 8 ລ້ານຮອບວຽນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. ໂຮງງານຜະລິດຂອງພວກເຮົາຮັກສາການຜະລິດຈໍານວນຫລາຍແລະສິນຄ້າຄົງຄັງຈຸດພຽງພໍ, ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຫຸ້ມຫໍ່ທາງການແພດ, ການປະກອບເອເລັກໂຕຣນິກແລະການຈັດຕໍາແຫນ່ງອັດຕະໂນມັດການປຸງແຕ່ງອາຫານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

CM3 Series Short Stainless Steel cylinder | ກະບອກສູບລົມຂະໜາດນ້ອຍຂະໜາດນ້ອຍລຸ້ນໃໝ່

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

ຊຸດ SOLH CM3/CDM3 ເປັນກະບອກສູບຂະໜາດນ້ອຍສະແຕນເລດແບບສັ້ນລຸ້ນໃໝ່ທີ່ປັບປຸງໃຫ້ເໝາະສົມເປັນການທົດແທນຊຸດ CM2 ແບບດັ້ງເດີມ. ມັນກວມເອົາຂະຫນາດເຈາະຈາກ φ20 ຫາ φ40, ປະກອບດ້ວຍການຫຼຸດຜ່ອນຄວາມຍາວທັງຫມົດສູງສຸດຂອງ 29mm ແລະ 21% ນ້ໍາຫນັກເບົາເມື່ອທຽບກັບ CM2. ດ້ວຍຮ່າງກາຍທີ່ກະທັດຮັດທີ່ສຸດ, ການກໍ່ສ້າງສະແຕນເລດ 304 ເຕັມ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນແລະການອອກແບບທໍ່ 4 ທາງ, ມັນເຫມາະສົມກັບພື້ນທີ່ຈໍາກັດ, ຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອ & ເປັນດ່າງ, ແລະສະພາບການເຮັດວຽກທີ່ສະອາດ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາອາຫານ, ການແພດ, ເອເລັກໂຕຣນິກແລະການຫຸ້ມຫໍ່ສໍາລັບວຽກງານການເຄື່ອນໄຫວເສັ້ນເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາຂະຫນາດກາງ.

1.1 ມາດຕະຖານ & Premium ວັດສະດຸກໍ່ສ້າງ

ປະຕິບັດຕາມມາດຕະຖານ JIS B 8356 ຢ່າງສົມບູນ. ທໍ່ກະບອກສູບທັງຫມົດ, ທໍ່ລູກສູບແລະຝາປິດທ້າຍໃຊ້ເຫຼັກສະແຕນເລດ 304 ທີ່ມີຄຸນນະພາບສູງ, ສະຫນອງການປະຕິບັດທີ່ດີເລີດ, ປ້ອງກັນ rust ແລະທົນທານຕໍ່ corrosion. ມັນເຮັດວຽກຢ່າງໝັ້ນທ່ຽງໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ, ສະພາບການເຮັດວຽກຂອງອາຊິດອ່ອນ / ເປັນດ່າງອ່ອນໆແລະກອງປະຊຸມການຜະລິດທີ່ສະອາດດ້ວຍການປັບຕົວຂອງສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ.

1.2 ໂຄງສ້າງ Ultra-Compact ປະສົມປະສານ

ການຮັບຮອງເອົາການປິດທ້າຍກະທູ້ locking ແລະໂຄງສ້າງທໍ່ກະບອກປະສົມປະສານ, ຂະຫນາດໂດຍລວມແມ່ນຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ. ການອອກແບບທໍ່ 4 ທິດທີ່ມີນະວັດຕະກໍາ (ໄລຍະຫ່າງ 90 °) ສະຫນອງອິດສະລະພາບໃນການຕິດຕັ້ງສູງ, ແກ້ໄຂຄວາມຫຍຸ້ງຍາກໃນການຕິດຕັ້ງຂອງພື້ນທີ່ອຸປະກອນແຄບແລະຮັບຮູ້ຮູບແບບທີ່ຍືດຫຍຸ່ນຂອງສະຖານີອັດຕະໂນມັດ.

1.3 ປະເພດການເຄື່ອນໄຫວທີ່ຫຼາກຫຼາຍສໍາລັບການຄອບຄຸມສະຖານະການເຕັມ

• Double Acting (CM3B) : ການເຄື່ອນໄຫວແບບອັດສະລິຍະຮັບລົມເຂົ້າສອງຈຸດ, ປະເພດທົ່ວໄປທີ່ສຸດສໍາລັບການຂັບຂີ່ແບບເສັ້ນອັດຕະໂນມັດມາດຕະຖານ.

• ການສະແດງດ່ຽວ (CM3S/T) : S = Spring return, T = ພາກຮຽນ spring ຂະຫຍາຍ; ຣີເຊັດອັດຕະໂນມັດຫຼັງຈາກປິດເຄື່ອງສຳລັບສະຖານະການສຳຄັນດ້ານຄວາມປອດໄພ.

• ເຊືອກຄູ່ (CM3W) : Dual-end rod output, synchronous ການເຄື່ອນໄຫວທີ່ຫມັ້ນຄົງແລະເສັ້ນເລືອດຕັນໃນປະສິດທິພາບສອງເທົ່າສໍາລັບກົນໄກການເຊື່ອມໂຍງພິເສດ.

• Rod ບໍ່ຫມຸນ (CM3K) : hexagonal ຕ້ານ torsion piston rod, ພືດຫມູນວຽນສູນໃນລະຫວ່າງການປະຕິບັດງານສໍາລັບຄວາມຕ້ອງການຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງ.

1.4 ການປະທັບຕາລະດັບສູງ & ຊີວິດການບໍລິການຍາວ

ປະກອບດ້ວຍວົງການປະທັບຕາສອງທິດທາງທີ່ມີແຮງບິດຕ່ໍາແລະຮ່ອງເກັບຮັກສານ້ໍາມັນໃນຕົວ, ກະບອກສູບມີຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາສຸດແລະການເຮັດວຽກທີ່ຫມັ້ນຄົງ. ການອອກແບບການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ສະອາດ. ໂຄງປະກອບການທົນທານຕໍ່ການສວມໃສ່ທີ່ດີທີ່ສຸດຮັບປະກັນຊີວິດການບໍລິການຫຼາຍກວ່າ 8 ລ້ານຮອບວຽນ, ຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາອຸປະກອນຢ່າງຫຼວງຫຼາຍ.

1.5 Flexible Buffer & Induction Configuration

ມາດຕະຖານຢາງພາລາ buffer ສໍາລັບການດູດຊ໊ອກພື້ນຖານແລະການຫຼຸດຜ່ອນສິ່ງລົບກວນ; ທາງເລືອກ A-type buffer ອາກາດສໍາລັບການດໍາເນີນງານເລື້ອຍໆຄວາມໄວສູງເພື່ອລົບລ້າງຜົນກະທົບສຸດທ້າຍ. ຮູບແບບ CDM3 ມາພ້ອມກັບແຫວນແມ່ເຫຼັກໃນຕົວ, ເຫມາະສົມກັບສະວິດແມ່ເຫຼັກຊຸດ M9B / A93 / Z73 ສໍາລັບຄໍາຄຶດຄໍາເຫັນຕໍາແຫນ່ງໃນເວລາທີ່ແທ້ຈິງແລະການຄວບຄຸມການເຊື່ອມຕໍ່ອັດຕະໂນມັດ PLC; CM3 ຮຸ່ນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກສໍາລັບການເຄື່ອນທີ່ງ່າຍດາຍ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

1. ໂຄງສ້າງຕົວແບບທົ່ວໄປ: CDM3B25-100Z

ພາກສ່ວນລະຫັດ	ຄໍານິຍາມ
CM3 / CDM3	ປະເພດ Series: CM3 = ບໍ່ມີວົງແມ່ເຫຼັກ; CDM3 = ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະວິດ
B/S/T/W/K	ໂໝດການເຄື່ອນໄຫວ: B=Double acting; S=ພາກຮຽນ spring ກັບຄືນ; T=ພາກຮຽນ spring ຂະຫຍາຍ; W = ເຊືອກສອງເທົ່າ; K=ໄມ້ບໍ່ໝູນ
20/25/32/40	ຂະໜາດເຈາະ (ມມ)
ຄ່າເສັ້ນເລືອດຕັນ	ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ (mm): Double acting ≤300mm; ການສະແດງດ່ຽວ ≤100mm
Z	ສະບັບມາດຕະຖານໃຫມ່; ບໍ່ມີເຄື່ອງໝາຍສຳລັບລຸ້ນເກົ່າ

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

• ຮູບແບບການສະແດງແມ່ເຫຼັກຄູ່: CDM3B32-50Z (φ32 bore, 50mm stroke, ວົງແມ່ເຫຼັກໃນຕົວ, double acting)

• ຮູບແບບການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ: CDM3S20-25Z (φ20 bore, 25mm stroke, ປັບພາກຮຽນ spring)

• ຮູບແບບຄວາມແມ່ນຍໍາທີ່ບໍ່ຫມຸນ: CDM3K40-100Z (φ40 ເຈາະ, 100mm stroke, hexagonal ຕ້ານ torsion rod)

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ (ປະເພດມາດຕະຖານ)

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຂະຫນາດເຈາະ	φ20 / φ25 / φ32 / φ40mm
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	ການສະແດງສອງເທົ່າ: 0.1 ~ 1.0MPa; ການສະແດງດ່ຽວ: 0.2 ~ 1.0MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ℃ ~ + 70 ℃ (ບໍ່ແມ່ນແມ່ເຫຼັກ); -10 ℃ ~ + 60 ℃ (ປະເພດແມ່ເຫຼັກ)
ຄວາມໄວປະຕິບັດງານ	50~750mm/s
ໂໝດ Buffer	ມາດຕະຖານຢາງພາລາ buffer; ທາງເລືອກ A-type buffer ອາກາດ
Port Thread	RC1/8 (φ20/25/32); RC1/4 (φ40)
ໂໝດການຫຼໍ່ລື່ນ	ການປະຕິບັດການບໍ່ມີນ້ໍາມັນ (ກ່ອນ lubricated ອອກຈາກໂຮງງານ)
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນໃນ	±1.4ມມ

4. 0.5MPa Theoretical Thrust & Tension Data

4.1 Double Acting (CM3B) Thrust & Tension Table

ເຈາະ (ມມ)	ແຮງດັນ (N)	ຄວາມເຄັ່ງຕຶງ (N)	ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4

4.2 Single Acting (CM3S Spring Return) ຕາຕະລາງປະສິດທິພາບ

ເຈາະ (ມມ)	ແຮງດັນ (N)	Spring Reset Force (N)	ການໂຫຼດຕາມລວງນອນ (ກິໂລ)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0

5. ປະເພດການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

5.1 ວິທີການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍ

• B ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານກະທູ້ປິດທ້າຍ, ວິທີການຕິດຕັ້ງທົ່ວໄປທີ່ສຸດແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍ.

• L ຕີນພູ: ແກ້ໄຂໂດຍວົງເລັບຕີນ axial ສໍາລັບການຕິດຕັ້ງຕາມແນວນອນທີ່ຫມັ້ນຄົງ.

• F/G Flange Mount: Rod-side / rod-less side flange ການຕິດຕັ້ງສໍາລັບການຕັ້ງຄົງທີ່ຕັ້ງ.

• C/D Clevis Mount: ການເຊື່ອມຕໍ່ clevis ດຽວ / double clevis ສໍາລັບສະຖານະການ swinging ແລະການເຊື່ອມໂຍງ.

• E Trunnion Mount: ໂຄງປະກອບການດ້ານຂ້າງຂອງ Rod-less trunnion ສໍາລັບການເຄື່ອນໄຫວ swing ປ່ຽນແປງໄດ້.

5.2 ຊຸດອະນຸພັນຫຼັກ

• CDM3B: ປະເພດການສະແດງແມ່ເຫຼັກຄູ່ (ຕົວແບບຫຼັກມາດຕະຖານ)

• CDM3S/T: ປະເພດການສະແດງແມ່ເຫຼັກດຽວ (ກັບຄືນພາກຮຽນ spring / ພາກຮຽນ spring ຂະຫຍາຍ)

• CDM3W: ແມ່ເຫຼັກ rod double acting ປະເພດ

• CDM3K: ປະເພດ rod hexagonal ບໍ່ຫມຸນສະນະແມ່ເຫຼັກ

• CDM3R: ປະເພດການຕິດຕັ້ງແບບບາງໆໂດຍກົງສຳລັບສະຖານີທີ່ຈຳກັດພື້ນທີ່ທີ່ສຸດ

6. ການປຽບທຽບການເລືອກ CM3 vs CM2

ລາຍການປຽບທຽບ	CM3 ກະບອກສະແຕນເລດສັ້ນສັ້ນ	CM2 ມາດຕະຖານສະແຕນເລດກະບອກ Mini
ຊ່ວງເຈາະ	φ20~40 (ຮ່າງກາຍສັ້ນຫຼາຍ)	φ20~40 (ຮ່າງມາດຕະຖານ)
ວັດສະດຸ	ສະແຕນເລດ 304 (ທົນທານຕໍ່ການກັດກ່ອນ)	ສະແຕນເລດ 304 (ທົນທານຕໍ່ການກັດກ່ອນ)
ຄວາມຍາວລວມ	ສັ້ນກວ່າ CM2 13-29 ມມ	ມາດຕະຖານຄວາມຍາວມາດຕະຖານ
ນ້ຳໜັກ	21% ອ່ອນກວ່າ CM2	ມາດຕະຖານນ້ໍາຫນັກມາດຕະຖານ
ເສັ້ນເລືອດຕັນໃນສູງສຸດ	Double acting ≤300mm	Double acting ≤300mm
ໄລຍະແຮງດັນ	157~628N (ແຮງດັນປານກາງ)	157~628N (ແຮງດັນປານກາງ)
ສະພາບແວດລ້ອມທີ່ໃຊ້ໄດ້	ຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນໆ / ເປັນດ່າງ, ສະອາດ & ພື້ນທີ່ຈໍາກັດ	ຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອ / ເປັນດ່າງ, ສະອາດແລະການຕິດຕັ້ງມາດຕະຖານ
ລະດັບຄ່າໃຊ້ຈ່າຍ	ສູງປານກາງ (ກະທັດຮັດ ແລະທົນທານຕໍ່ການກັດກ່ອນສູງ)	ລະດັບປານກາງສູງ (ຄວາມທົນທານຕໍ່ການກັດກ່ອນມາດຕະຖານ)
ສະຖານະການຫຼັກ	ພື້ນທີ່ຈໍາກັດ + ອັດຕະໂນມັດຄວາມແມ່ນຍໍາທົນທານຕໍ່ການກັດກ່ອນ	ການຕິດຕັ້ງແບບດັ້ງເດີມ + ສະຖານີມາດຕະຖານທີ່ທົນທານຕໍ່ການກັດກ່ອນ

7. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະ: ຢືນຢັນຂະຫນາດເຈາະຕາມນ້ໍາຫນັກຕົວຈິງ, ສະຫງວນບໍ່ຫນ້ອຍກ່ວາ 50% ຂອບຄວາມປອດໄພ. ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຊຸດ CM3 ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີແຮງດັນຂະຫນາດກາງ, ສະອາດແລະທົນທານຕໍ່ການກັດກ່ອນ.

2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ເສັ້ນເລືອດຕັນໃນການເຮັດວຽກຕົວຈິງບວກກັບຂອບຄວາມປອດໄພ 10 ~ 20mm. ປະຕິບັດຕາມກົດລະບຽບເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: double acting ≤300mm, single acting ≤100mm.

3. ການຕັ້ງຄ່າການທໍາງານ: ເລືອກ B ສໍາລັບການເຄື່ອນໄຫວ reciprocating double acting ທໍາມະດາ; S ສໍາລັບພາກຮຽນ spring ປະຕິບັດດຽວ reset ສະຖານະການຄວາມປອດໄພ; K ສໍາລັບຄວາມແມ່ນຍໍາສູງຄວາມຕ້ອງການຕໍາແຫນ່ງຕ້ານ torsion.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH CM3 ກະບອກສູບສະແຕນເລດສັ້ນລຸ້ນໃຫມ່ມີຮ່າງກາຍທີ່ມີນ້ໍາຫນັກເບົາທີ່ຫນາແຫນ້ນ, ທົນທານຕໍ່ການກັດກ່ອນຂອງສະແຕນເລດ 304, ການດໍາເນີນງານທີ່ມີຊີວິດຍາວທີ່ບໍ່ມີນ້ໍາມັນແລະວິທີການຕິດຕັ້ງທີ່ມີຄວາມຫລາກຫລາຍ, ສະຫນອງຄວາມຫມັ້ນຄົງສູງແລະປະຫຍັດພື້ນທີ່ thrust linear motion solutions ສໍາລັບອາຫານ, ການແພດ, ເອເລັກໂຕຣນິກແລະການຫຸ້ມຫໍ່ອຸປະກອນອັດຕະໂນມັດທີ່ສະອາດ.
