CQM Series ກະບອກກະບອກ / ປະເພດ Rod ຄູ່ມື

SOLH CQM ກະບອກກະບອກບາງໆທີ່ມີຄວາມເຂັ້ມງວດສູງສາມາດປ່ຽນໄດ້ກັບ SMC CQM/CDQM. ສ້າງຂຶ້ນໃນໂຄງສ້າງກະບອກກະບອກບາງໆ CQ2 ທີ່ມີຄູ່ຄູ່ມືຂະຫນານປະສົມປະສານ, ມັນຮັກສາຄວາມຍາວຂອງຮ່າງກາຍດຽວກັນກັບ CQ2 ແລະກໍາຈັດຄວາມຕ້ອງການຂອງຄູ່ມືພາຍນອກ. ຄວາມຕ້ານທານການໂຫຼດດ້ານຂ້າງຂອງມັນແມ່ນສູງກວ່າກະບອກສູບ CQ2 ມາດຕະຖານ 2 ~ 4 ເທົ່າ, ມີຄວາມທົນທານຕໍ່ການຫມຸນຂອງລູກສູບ ≤± 0.2°. ຕົວແປປະກອບມີ CQM ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, CDQM ທີ່ມີແມ່ເຫຼັກແລະຮູບແບບຊີວິດການບໍລິການຍາວ CQM-XB24. ຕິດຕັ້ງດ້ວຍເບກຢາງທັງສອງສົ້ນ ແລະ ຮອງຮັບການໃຊ້ງານທີ່ບໍ່ມີນໍ້າມັນ. ຂະຫນາດເຈາະ φ12 ~ 100mm, ຂະຫນາດການຕິດຕັ້ງທີ່ເຫມາະສົມກັບ CQ2 / CQS. ເຫມາະສໍາລັບການຊຸກຍູ້ຄວາມແມ່ນຍໍາຂອງເສັ້ນເລືອດຕັນໃນສັ້ນແລະ clamping fixture ກັບການໂຫຼດຊົດເຊີຍໃນການປະກອບເອເລັກໂຕຣນິກອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

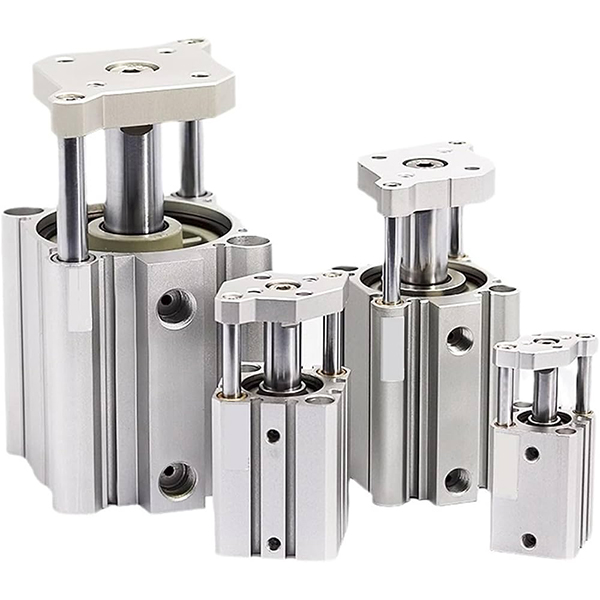

CQM Series Guided Thin Pneumatic cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH CQM ມີຄວາມເຂັ້ມງວດສູງ, ກະບອກສູບບາງໆ, ສາມາດປ່ຽນໄດ້ກັບ CQM/CDQM ທີ່ນໍາເຂົ້າ. Built-in double guide rod ອີງໃສ່ໂຄງສ້າງກະບອກບາງ CQ2. ປັບປຸງການຕໍ່ຕ້ານການໂຫຼດດ້ານຂ້າງຢ່າງຫຼວງຫຼາຍແລະປະສິດທິພາບຕ້ານການຫມຸນ. ຄວາມຍາວຂອງຮ່າງກາຍດຽວກັນກັບ CQ2, ບໍ່ຈໍາເປັນຕ້ອງມີຄູ່ມືພາຍນອກເພີ່ມເຕີມ. ຂະຫນາດການຕິດຕັ້ງທີ່ເຫມາະສົມກັບ CQ2 / CQS, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການວາງຕໍາແຫນ່ງທີ່ຊັດເຈນ, clamping ແລະ pushing ກັບການໂຫຼດຂ້າງ.

ໂຄງສ້າງ & ລັກສະນະຕົ້ນຕໍ

-- ຮ່າງກາຍກະບອກບາງປະສົມປະສານ + ຂະຫນານຄູ່ຄູ່ມື rods, ໂຫຼດແຜ່ນຕິດຢູ່ດ້ານຫນ້າ;

-- ຖັງອາລູມິນຽມແຂງ, rod piston plated chrome & rods ຄູ່ມື;

-- ຕົວແປ: CQM (ບໍ່ເປັນແມ່ເຫຼັກ), CDQM (ມີສະນະແມ່ເຫຼັກ), CQM-XB24 ລຸ້ນຊີວິດຍາວ;

-- ຄວາມສາມາດໂຫຼດຂ້າງຂ້າງ 2 ~ 4 ເວລາສູງກ່ວາກະບອກ CQ2 ມາດຕະຖານ, ຄວາມທົນທານຕໍ່ການຫມຸນ ≤± 0.2°;

-- ມາດຕະຖານ buffer ຢາງທັງສອງສົ້ນ, ບໍ່ມີທາງເລືອກ cushion ອາກາດ;

-- CDQM ໃນຕົວແມ່ເຫຼັກສໍາລັບການກວດພົບສະວິດແມ່ເຫຼັກ, ການຕິດຕັ້ງເຊັນເຊີທີ່ມີຄວາມຍືດຫຍຸ່ນ.

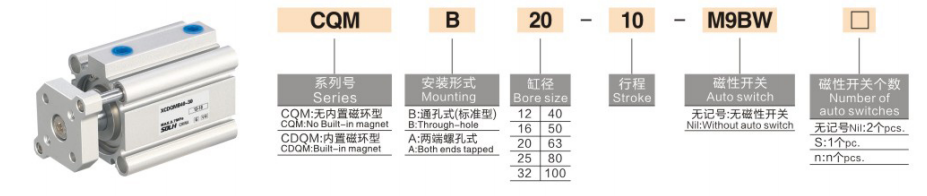

ກົດລະບຽບລະຫັດຕົວແບບ

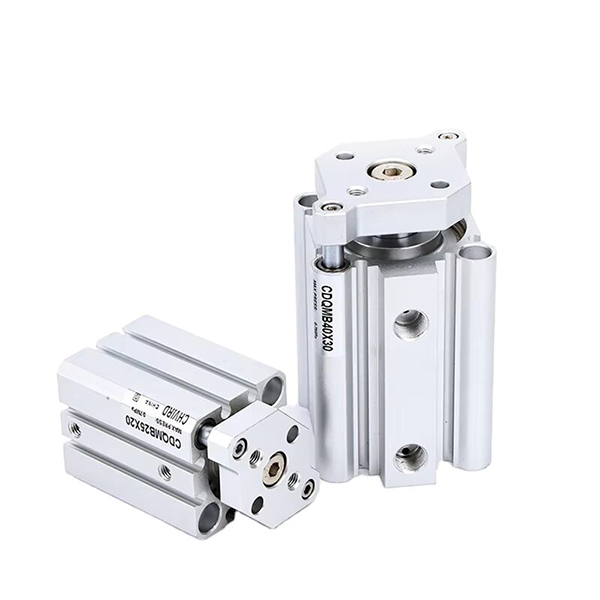

1. ຕົວຢ່າງ: CDQMB20-50-M9B

-- C: ຕົວແມ່ເຫຼັກໃນຕົວ (CDQM); blank = ບໍ່ແມ່ນແມ່ເຫຼັກ (CQM)

-- DQM: ລະຫັດຊຸດສໍາລັບກະບອກສູບບາງໆນໍາພາ

-- B/A: ປະເພດການຕິດຕັ້ງ; B = ຜ່ານຂຸມ; A = ປາຍທໍ່ແຕະ

-- 20: ຂະຫນາດເຈາະ: 12/16/20/25/32/40/50/63/80/100 ມມ

-- 50: ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ 5 ~ 100mm

-- M9B: ທາງເລືອກສະຫຼັບແມ່ເຫຼັກ

ຂໍ້ມູນຈໍາເພາະ

ພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຂະຫນາດເຈາະ	12~100 ມມ
ຄວາມກົດດັນປະຕິບັດງານ	0.1 ~ 1.0MPa; φ12/16 ນທ 0.12MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ອຸນຫະພູມ	ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ: -10 ~ + 70 ℃; ຮຸ່ນແມ່ເຫຼັກ: -10 ~ + 60 ℃
ຄວາມໄວລູກສູບ	50-500 ມມ/ວິ
ເບາະ	ເບາະຢາງ (ບໍ່ມີເບາະລົມ)
Port Thread	M5/G1/8/G1/4/G3/8/G1/2
ການລະບາຍນ້ໍາ	ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນໃນ	≤50mm: ±0.5mm; > 50mm: ± 1.0mm

ແຮງດັນທາງທິດສະດີ & ແຮງດຶງ & Max Lateral Load @0.5MPa

ເຈາະ (ມມ)	ແຮງດັນ (N)	ດຶງ (N)	ການໂຫຼດທາງຂ້າງສູງສຸດທີ່ອະນຸຍາດ (N)
12	57	49	120
16	101	89	200
20	157	141	350
25	245	220	500
32	402	362	800
40	628	565	1200
50	981	882	1800

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH CQM series integrated double guide rod cylinder pneumatic thin with excellent anti-twist and high lateral load capacity, perfect precision actuator to replace standard CQ2 cylinder for automation clamping and positioning applications.
