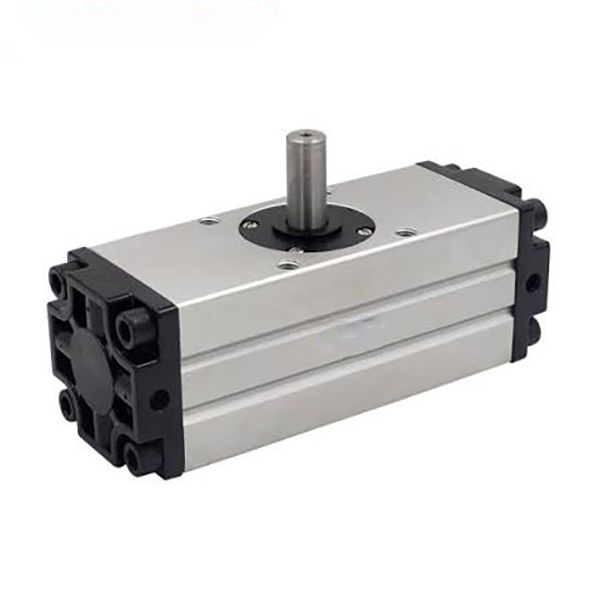

CRA1 Series Rack & Pinion cylinder Rotary | ຂະຫນາດກາງ & ຫນັກ ແຮງບິດສູງກະບອກ Swing

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH CRA1 ເປັນ rack & pinion rotary cylinder ຂະຫນາດກາງເປັນມືອາຊີບທີ່ສ້າງຂື້ນເພື່ອການເຄື່ອນໄຫວທີ່ມີແຮງບິດແຮງບິດສູງ. ປະກອບດ້ວຍລະບົບສາຍສົ່ງ rack-and-piston ສອງ, ເບາະລົມທີ່ສາມາດປັບໄດ້, ຮູບແບບການຍຶດຫຼາຍແລະປະເພດ shaft ຜົນຜະລິດທີ່ຫຼາກຫຼາຍ, ກະບອກນີ້ກວມເອົາຂະຫນາດເຈາະຈາກφ30 ຫາ φ100. ມັນປັບຕົວໄດ້ຢ່າງສົມບູນແບບກັບສະຖານະການການໂຫຼດຫນັກ 10-50 ກິໂລລວມທັງການພິກຊິ້ນວຽກ, ການຂັບລົດວາວອຸດສາຫະກໍາແລະການດັດສະນີສະຖານີຫນັກ, ຮັບໃຊ້ເປັນການແກ້ໄຂ rotary ທີ່ມີຄວາມຫນາແຫນ້ນສູງຕົ້ນຕໍສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດຫນັກ.

  1.1 High-Rigidity Rack & Pinion Drive

     ການຮັບຮອງເອົາໂຄງສ້າງການສົ່ງ rack-and-pinion synchronous ສອງລູກສູບ, ກະບອກສູບສະຫນອງຜົນຜະລິດແຮງບິດທີ່ມີປະສິດທິພາບແລະຄວາມເຄັ່ງຄັດຂອງໂຄງສ້າງພິເສດ. backlash ໂດຍລວມແມ່ນຄວບຄຸມພາຍໃນ ≤1°, ໃນຂະນະທີ່ φ30 bore ສະບັບບັນລຸສູນ backlash. ມັນຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນແລະການເຄື່ອນໄຫວ rotary ທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດຫນັກ.

  1.2 Super High Torque Output

     ໂຄງສ້າງລະບົບສາຍສົ່ງທີ່ດີທີ່ສຸດຮັບຮູ້ເຖິງປະສິດທິພາບຂອງແຮງບິດຊັ້ນນໍາຂອງອຸດສາຫະກໍາ. ສູງສຸດ φ100 bore model outputs 108N·m torque ຢູ່ທີ່ 0.5MPa ຄວາມກົດດັນອາກາດ, ຕອບສະຫນອງຢ່າງເຕັມສ່ວນຄວາມຕ້ອງການແຮງບິດສູງສໍາລັບການຫມຸນ workpiece ຫນັກ, ການຂັບລົດວາວຂະຫນາດໃຫຍ່ແລະການດັດສະນີອຸປະກອນທີ່ຫນັກຫນ່ວງ.

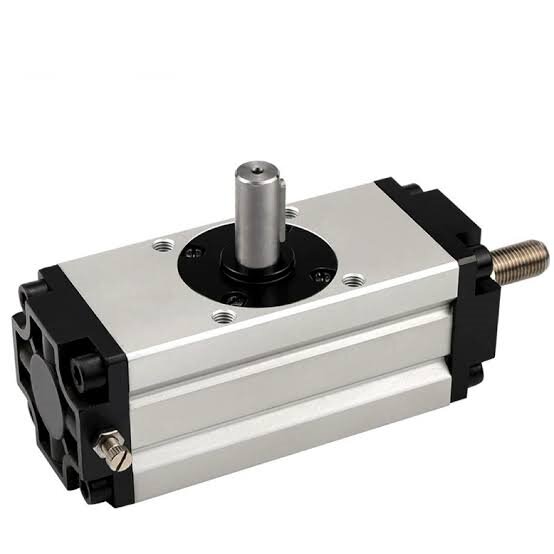

  1.3 ເບາະລົມທີ່ສາມາດປັບໄດ້ທາງເລືອກ

     Z-type ທີ່ມີໂຄງສ້າງ buffer ອາກາດທີ່ສາມາດປັບໄດ້ສອງຈຸດ, ເຊິ່ງສາມາດດູດຊຶມຜົນກະທົບ inertial ໃນລະຫວ່າງການປະຕິບັດການເລີ່ມຕົ້ນທີ່ມີຄວາມຖີ່ສູງ, ຫຼຸດຜ່ອນການສັ່ນສະເທືອນກົນຈັກແລະສຽງລົບກວນ, ແລະປົກປ້ອງອຸປະກອນແລະຊິ້ນວຽກໃນຂະນະທີ່ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານແລະຊີວິດການບໍລິການໂດຍລວມ.

  1.4 ຕົວເລືອກການຕິດຕັ້ງ & Shaft ທີ່ຫຼາກຫຼາຍ

     • ຮູບແບບການຕິດຕັ້ງ: ພື້ນຖານ (B), ຕີນ (L), Flange (F) ທາງເລືອກ, ສະຫນັບສະຫນູນການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບໂຄງສ້າງອຸປະກອນທີ່ແຕກຕ່າງກັນແລະການຈັດວາງພື້ນທີ່.

     • ປະເພດ Shaft: Single shaft (S), Dual shaft (W), Keyed shaft (Y) ສາມາດໃຊ້ໄດ້, ເຫມາະສົມກັບວິທີການເຊື່ອມຕໍ່ການໂຫຼດຕ່າງໆແລະຄວາມຕ້ອງການລະບົບສາຍສົ່ງແຮງບິດຕ້ານການເລື່ອນ.

  1.5 ໂຄງສ້າງກະທັດຮັດ ແລະທົນທານ

     ໂຄງສ້າງທີ່ປັບປຸງໃຫ້ດີຂື້ນໄດ້ຫຼຸດລົງຄວາມກວ້າງຂອງຮ່າງກາຍ 14% ເມື່ອປຽບທຽບກັບແບບເກົ່າແບບດັ້ງເດີມ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງຢ່າງຫຼວງຫຼາຍ. ອອກແບບດ້ວຍຮ່ອງເຊັນເຊີສອງດ້ານສໍາລັບການຍຶດຕິດທີ່ຍືດຫຍຸ່ນຂອງສະວິດແມ່ເຫຼັກຊຸດ D-M9. ຮ່າງກາຍກະບອກ anodized ແຂງແລະອົງປະກອບການຜະນຶກທີ່ທົນທານຕໍ່ການສວມໃສ່ສູງຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

  1.6 ບໍ່ມີນ້ຳມັນ ແລະ ຊີວິດການບໍລິການຍາວນານ

     ການອອກແບບການດໍາເນີນການທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານປັບຕົວເຂົ້າກັບກອງປະຊຸມທີ່ສະອາດແລະສະພາບການເຮັດວຽກອຸດສາຫະກໍາທົ່ວໄປໂດຍບໍ່ມີການບໍາລຸງຮັກສາ lubrication ເພີ່ມເຕີມ. ການປະທັບຕາທີ່ທົນທານຕໍ່ການສວມໃສ່ລະດັບພຣີມຽມແລະຮ່າງກາຍກະບອກສູບຕ້ານການກັດກ່ອນຢ່າງຫຼວງຫຼາຍສາມາດຍືດອາຍຸການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງສໍາລັບການປະຕິບັດງານຮອບວຽນເລື້ອຍໆ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: CRA1BS50-90Z, CDRA1BL80-180Z

  2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ຮູບແບບມາດຕະຖານທີ່ບໍ່ແມ່ນ Buffer: CRA1BS50-90 (φ50 bore, swing 90°, shaft ດຽວ, ປະເພດພື້ນຖານ, ບໍ່ມີວົງແມ່ເຫຼັກ)

     • ຮູບແບບ Buffer ໜັກ: CDRA1BL80-180Z (ເຈາະ φ80, swing 180°, ເພົາຄູ່, ຕີນຍຶດ, ແຫວນແມ່ເຫຼັກ & ເບາະລົມສອງເທົ່າ)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: Double-acting rack & pinion drive

     • ນ້ໍາເຮັດວຽກ: ການບີບອັດອາກາດ (ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ)

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: 0 ℃ ~ 60 ℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • Backlash: ≤1° (φ30 bore ບັນລຸສູນ backlash)

     • Swing Angle ຄວາມທົນທານ: 0 ~+4°

     • ໂໝດ Buffer: ເບາະລົມທີ່ສາມາດປັບໄດ້ສອງຊັ້ນ (ແບບ Z)

     • ສະຫຼັບແມ່ເຫຼັກ: ເຂົ້າກັນໄດ້ກັບຊຸດ D-M9, ການຕິດຕັ້ງຮ່ອງຂ້າງສອງດ້ານ

  3.2 ຕາຕະລາງການປະຕິບັດທີ່ສໍາຄັນ (@0.5MPa)

4. ແນວທາງການກຳນົດຄ່າຫຼັກ ແລະ ການເລືອກເຟັ້ນ

  4.1 ການເລືອກຂະໜາດເຈາະ (ອີງຕາມແຮງບິດ ແລະ ການໂຫຼດ)

     • φ30: ຜົນຜະລິດແຮງບິດ 3.5N·m, ເຫມາະສໍາລັບການນໍາໃຊ້ການໂຫຼດຂະຫນາດກາງຈຸນລະພາກ (≤10kg) ເຊັ່ນ: ສະຫຼັບວາວຂະຫນາດນ້ອຍແລະການດັດສະນີສະຖານີຂະຫນາດນ້ອຍ.

     • φ50: ແຮງບິດອອກ 9.3N·m, ເຫມາະສໍາລັບການໂຫຼດແສງສະຫວ່າງປານກາງ (10–20kg) workpiece 90° flipping ແລະຕໍາແຫນ່ງທິດທາງ.

     • φ63: ຜົນຜະລິດແຮງບິດ 17.0N·m, ກົງກັບວຽກການຊີ້ນໍາສະຖານີໜັກຂະໜາດກາງ (20–30kg) ຢ່າງສົມບູນແບບ ແລະວຽກງານການຫມຸນອົງປະກອບ.

     • φ80: ຜົນຜະລິດແຮງບິດ 32.0N·m, ໃຊ້ໄດ້ກັບເຄື່ອງມືຂະໜາດໃຫຍ່ຂະໜາດກາງ-ໜັກ (30–40kg) ແລະ ການຈັດຕຳແໜ່ງ rotary fixture.

     • φ100: 108N·m super high torque output, ອຸທິດຕົນເພື່ອການຫມຸນກົນຈັກຫນັກ (40–50kg) ແລະສະຖານະການຂັບລົດວາວອຸດສາຫະກໍາຂະຫນາດໃຫຍ່.

  4.2 ການເລືອກ Swing Angle

     • 90° ມຸມມາດຕະຖານ: ຖືກອອກແບບສໍາລັບການ flipping ມຸມຂວາແລະການຊີ້ນໍາແນວຕັ້ງ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໂຫຼດ / unloading workpiece ແລະສະຫຼັບສະຖານີ orthogonal.

     • 180° ມຸມມາດຕະຖານ: ເຫມາະສໍາລັບການຫມຸນຮອບເຄິ່ງຫນຶ່ງແລະສິ້ນ workpiece flipping, realizing ຕໍາແຫນ່ງສະຖານີ bidirectional ແລະການດໍາເນີນງານ reversing.

     • 100° / 190° ມຸມພິເສດ: ມຸມທີ່ບໍ່ໄດ້ມາດຕະຖານທີ່ກໍາຫນົດເອງສໍາລັບອຸປະກອນພິເສດແລະຄວາມຕ້ອງການການເຄື່ອນໄຫວຂອງສະຖານີສ່ວນບຸກຄົນ.

  4.3 Buffer & Functional Configuration Selection

     • Z Air Cushion: ບັງຄັບສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມຖີ່ສູງແລະຫນັກຫນ່ວງ, ປະສິດທິຜົນກໍາຈັດຜົນກະທົບສຸດທ້າຍ, ສະຖຽນລະພາບຂອງຕໍາແຫນ່ງທີ່ຖືກຕ້ອງແລະຫຼຸດຜ່ອນສຽງລົບກວນໃນການດໍາເນີນງານ.

     • CDRA1 ລຸ້ນແຫວນແມ່ເຫຼັກ: ແຫວນແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະຫຼັບຊຸດ D-M9, ສະຫນັບສະຫນູນການຕອບສະຫນອງສັນຍານຕໍາແຫນ່ງໃນເວລາທີ່ແທ້ຈິງແລະການຄວບຄຸມການເຊື່ອມຕໍ່ PLC ອັດຕະໂນມັດ.

     • ການຈັບຄູ່ປະເພດ Shaft: ເພົາດຽວ (S) ສໍາລັບຄໍາຮ້ອງສະຫມັກທົ່ວໄປທົ່ວໄປ; dual shaft (W) ສໍາລັບການຂັບລົດ synchronous bidirectional; keyed shaft (Y) ສໍາລັບຄວາມຮຽກຮ້ອງຕ້ອງການການເຊື່ອມຕໍ່ຕ້ານແຮງບິດສູງແລະຕ້ານການເລື່ອນ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການພິກແຜ່ນງານໜັກ: ຄວາມຫນ້າເຊື່ອຖືໄດ້ 90 ° / 180 ° flipping ແລະຕໍາແຫນ່ງສໍາລັບ 10-50kg workpieces ກ່ຽວກັບເຄື່ອງຈັກແລະສາຍລໍາລຽງອັດຕະໂນມັດ, ມີຄວາມແຂງສູງແລະ backlash ຕ່ໍາສໍາລັບການການເຄື່ອນໄຫວຊ້ໍາກັນທີ່ຊັດເຈນ.

     • ຂັບລົດວາວອຸດສາຫະກໍາ: ນໍາໃຊ້ກັບການເປີດແລະປິດອັດຕະໂນມັດແລະການຄວບຄຸມຫ່າງໄກສອກຫຼີກຂອງປ່ຽງທໍ່ທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ເຊັ່ນ: ປ່ຽງ butterfly ແລະບານວາວ, ສະຫນອງແຮງບິດສູງທີ່ຫມັ້ນຄົງ.

     • Heavy-Duty Automated Indexing: ໃຊ້ສໍາລັບການດັດສະນີຄວາມແມ່ນຍໍາຂອງ 90° / 180° ແລະກໍານົດຕໍາແຫນ່ງຄົງທີ່ຂອງຕາຕະລາງ rotary ຫນັກແລະ fixtures ເຄື່ອງມືໃນອຸປະກອນປະກອບແລະສະຖານີກວດພົບ.

     • ຂໍ້ຕໍ່ຫຸ່ນຍົນໜັກ: ເຮັດຫນ້າທີ່ເປັນຫນ່ວຍຂັບລົດ rotary ສໍາລັບຂໍ້ຕໍ່ຫຸ່ນຍົນຫນັກແລະ end-effectors, ຕອບສະຫນອງຄວາມເຂັ້ມງວດສູງແລະສູງຄວາມຕ້ອງການ swing ຊັດເຈນ.

     • ການຂົນສົ່ງ & ອຸປະກອນການຫຸ້ມຫໍ່: ເຫມາະສໍາລັບກ່ອງວັດສະດຸຫນັກແລະ pallet steering, stacking ແລະການວາງຕໍາແຫນ່ງ, ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກຂອງວົງຈອນຫນັກທີ່ມີຄວາມຖີ່ສູງໃນໄລຍະຍາວ.

6. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. Bore ຢືນຢັນ: ຄິດ​ໄລ່​ແຮງ​ບິດ​ຕົວ​ຈິງ​ໂດຍ​ອີງ​ໃສ່​ນ​້​ໍ​າ workpiece ແລະ radius ພືດ​ຫມູນ​ວຽນ​ທີ່​ມີ​ປັດ​ໄຈ​ຄວາມ​ປອດ​ໄພ ≥2​. ເລືອກφ30 ສໍາລັບ ≤10kg, φ50 ສໍາລັບ 10-20kg, φ63 ສໍາລັບ 20-30kg, φ80 ສໍາລັບ 30-40kg, φ100 ສໍາລັບ 40-50kg.

     2. ການຢືນຢັນມຸມ: ເລືອກ 90° ສໍາລັບການຊີ້ນໍາ / ພິກມຸມຂວາ, 180° ສໍາລັບການປີ້ນເຄິ່ງຮອບວຽນ, ແລະມຸມພິເສດ 100° / 190° ສໍາລັບຄວາມຕ້ອງການການເຄື່ອນໄຫວທີ່ກໍາຫນົດເອງ.

     3. ການຢືນຢັນການທໍາງານ: Equip Z air cushion ສໍາລັບການເຮັດວຽກຫນັກຄວາມຖີ່ສູງ; ເລືອກສະບັບແມ່ເຫຼັກ CDRA1 ສໍາລັບການຄວບຄຸມຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານ; ຮັບຮອງເອົາ shaft Y keyed ສໍາລັບການເຊື່ອມຕໍ່ຕ້ານ torque ສູງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CRA1 series rack & pinion cylinder ສະຫນອງແຮງບິດສູງ super, backlash ຕ່ໍາສຸດແລະປະສິດທິພາບ buffer ອາກາດທາງເລືອກ, ສະຫນອງການແກ້ໄຂ rotary ຄວາມແມ່ນຍໍາສູງ, ຄວາມແມ່ນຍໍາສູງ, ແລະທົນທານສໍາລັບການ 10-50kg ຂະຫນາດກາງແລະ 50kg ອຸດສາຫະກໍາ flipping, indexing ແລະຄໍາຮ້ອງສະຫມັກຂັບລົດວາວ.
