ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

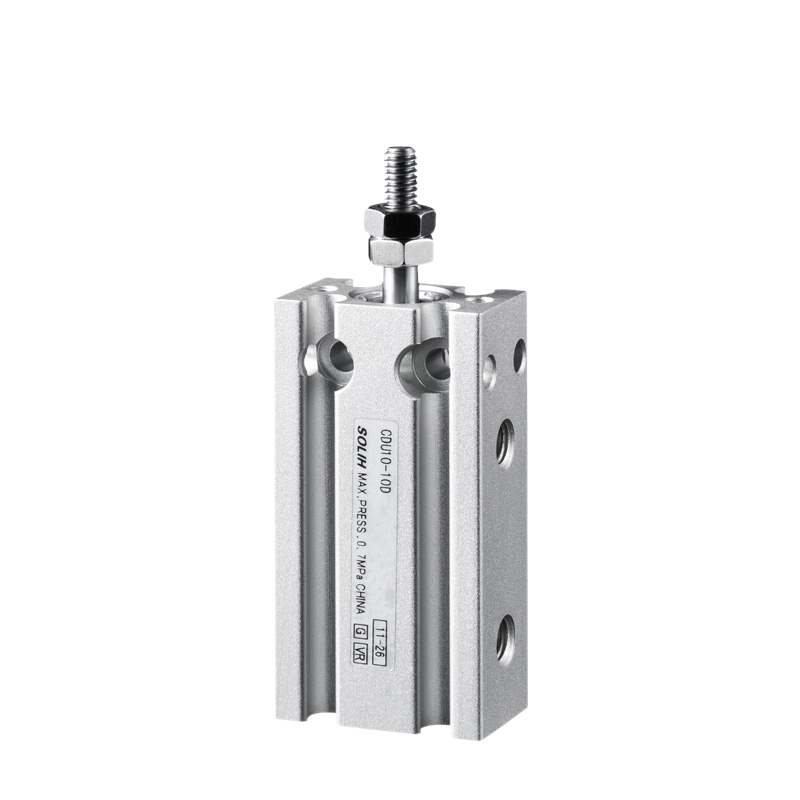

SOLH CU/CDU ຊຸດສີ່ຫລ່ຽມປ່ອງສີ່ຫລ່ຽມ mount free cylinder. ຮູ mounting multi-surface ເຮັດໃຫ້ການຕິດຕັ້ງໂດຍກົງໃນທິດທາງໃດຫນຶ່ງໂດຍບໍ່ມີການວົງເລັບ. ການອອກແບບທີ່ຫນາແຫນ້ນບາງໆຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຊຸກຍູ້ການໂຫຼດແສງສະຫວ່າງ, clamping ແລະຕໍາແຫນ່ງໃນອຸປະກອນອັດຕະໂນມັດທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ.
|
ຕົວແບບ |
ຄຸນສົມບັດ |
ຄໍາຮ້ອງສະຫມັກ |
| CU |
ຖ້າບໍ່ມີວົງແຫວນແມ່ເຫຼັກ, ບໍ່ສາມາດໃສ່ສະວິດແມ່ເຫຼັກໄດ້ |
ໂຄງການຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນໂດຍບໍ່ມີການຕໍານິຕິຊົມຕໍາແຫນ່ງ |
| CDU |
ແມ່ເຫຼັກໃນຕົວ, ຮອງຮັບເຊັນເຊີແມ່ເຫຼັກ CMSH/DMSH |
ຕ້ອງການການຊອກຫາຕໍາແຫນ່ງຂະຫຍາຍ / retract |
| CUK/CDUK |
ລູກສູບບໍ່ຫມຸນ |
ມຸມ workpiece ຕ້ອງໄດ້ຮັບການແກ້ໄຂ, ປ້ອງກັນການຫມຸນ shaft |
| CUW/CDUW |
rod piston ຄູ່, ຄູ່ມືປະສົມປະສານ, ຕ້ານ torsion |
ຄໍາຮ້ອງສະຫມັກທີ່ມີການໂຫຼດດ້ານຂ້າງ & ແຮງຊົດເຊີຍ |
-- ການຕິດຕັ້ງຫຼາຍທິດທາງ: ຕິດຕັ້ງຈາກທາງລຸ່ມ, ຂ້າງຫຼືຫນ້າສິ້ນສຸດ, ຊ່ວຍປະຢັດວົງເລັບຕິດຕັ້ງ;
-- ຮ່າງກາຍຮູບສີ່ຫລ່ຽມກະທັດຮັດ, 40% ບາງກ່ວາກະບອກເຊືອກຜູກມັດມາດຕະຖານ;
- ໂຄງສ້າງຫຼາຍ: rod ດຽວມາດຕະຖານ, rod ຕ້ານການຫມຸນ, rod double ນໍາພາ;
-- ລຸ້ນແມ່ເຫຼັກໃນຕົວ (CDU) ທີ່ມີຊ່ອງເຊັນເຊີປັບໄດ້;
-- ແບກລູກປືນທີ່ເຮັດດ້ວຍນໍ້າມັນເອງ, ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ມີນ້ໍາມັນ;
-- ແກ້ໄຂແຜ່ນຮອງຢາງເພື່ອຫຼຸດຜ່ອນຜົນກະທົບ ແລະສຽງ.

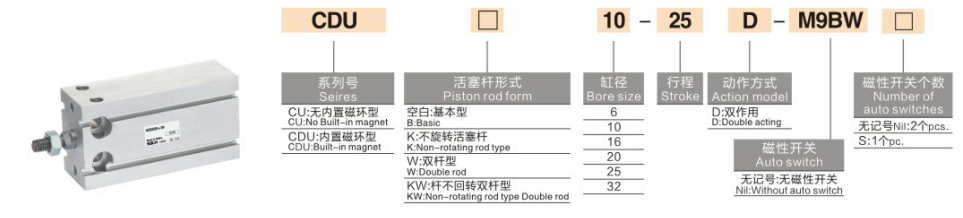

1. ຕົວຢ່າງ: CDU16×30S
-- CDU: ຊື່ຊຸດ, C=built-in magnet; K = rod ບໍ່ rotating; W=ໄມ້ຄ້ອນຄູ່
-- 16: ຂະຫນາດເຈາະ (mm): 6,10,16,20,25,32
-- 30: ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ (ມມ)
-- S: ມາດຕະຖານສະເພາະ
|
ພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
| ຂະຫນາດເຈາະ |
6,10,16,20,25,32 ມມ |
| ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ |
5 ~ 60 ມມ |
| ປະເພດການສະແດງ |
ການສະແດງສອງເທົ່າ (ຄ່າເລີ່ມຕົ້ນ); ພາກຮຽນ spring ການສະແດງດ່ຽວກັບຄືນ / ອອກຂະຫຍາຍ |
| ຄວາມກົດດັນປະຕິບັດງານ |
ການສະແດງສອງເທົ່າ: 0.05 ~ 0.7MPa; ການສະແດງດ່ຽວ: 0.15 ~ 0.7MPa |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.05 MPa |
| ອຸນຫະພູມ |
-10 ~ 60 ℃ (ບໍ່ມີກ້ອນໃນອາກາດ) |
| ຄວາມໄວລູກສູບ |
50-500 ມມ/ວິ |
| ເບາະ |
ແກ້ໄຂ buffer ຢາງທັງສອງສົ້ນ |
| Port Thread |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| ການລະບາຍນ້ໍາ |
ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ |
|
ເຈາະ (ມມ) |
Thrust/Pull Area |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & semiconductor ຈຸນລະພາກ jig, stopper, ກົດ fitting;
-- ການຍຶດອັດຕະໂນມັດທົ່ວໄປ, ການຈັດຕໍາແຫນ່ງແລະການສະຫຼັບວັດສະດຸ;
-- ເຄື່ອງໃຊ້ໃນເຮືອນ & ການປະກອບຮາດແວ; ອຸປະກອນຈັດລຽງການໂຫຼດແສງສະຫວ່າງການຫຸ້ມຫໍ່.
SOLH CU/CDU ຮູບສີ່ຫລ່ຽມ mount pneumatic free mount ສະຫນັບສະຫນູນການຕິດຕັ້ງແບບບໍ່ມີວົງເລັບຫຼາຍມຸມ, ທີ່ມີຕົວແປຂອງ rod ທີ່ບໍ່ຫມຸນແລະຄູ່, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການກໍານົດຕໍາແຫນ່ງອັດຕະໂນມັດທີ່ມີແສງສະຫວ່າງຫນ້າທີ່ສັ້ນແລະຍຶດ.
