CX2 Series Double Rod cylinder | ກະບອກສູບລົມແຮງດັນຕໍ່າທີ່ມີຮູບຮ່າງສູງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

ຊຸດ SOLH CX2 ເປັນກະບອກສູບລູກສູບສອງເທົ່າແບບມືອາຊີບທີ່ມີຮູບຊົງຕ່ໍາສຸດ, ຜົນຜະລິດແຮງດັນສອງເທົ່າ, ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນທີ່ເຫນືອກວ່າແລະທົນທານຕໍ່ການໂຫຼດດ້ານຂ້າງທີ່ເຂັ້ມແຂງ. ມັນກວມເອົາຂະຫນາດເຈາະຂອງφ10mm, φ15mm ແລະφ25mm ກັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານຈາກ 25mm ຫາ 200mm. ຖືກອອກແບບມາສໍາລັບພື້ນທີ່ການຕິດຕັ້ງທີ່ຫນາແຫນ້ນ, ການຊີ້ນໍາທີ່ຊັດເຈນແລະການປະຕິບັດການຍູ້ / ດຶງການໂຫຼດຫນັກຂະຫນາດກາງ, ຊຸດນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີອັດຕະໂນມັດຕ່າງໆທີ່ມີຄວາມແມ່ນຍໍາ. ຮູບແບບຂະຫຍາຍລວມທັງ CXWM (ລູກປືນເລື່ອນກັບ buffer ໄຮໂດຼລິກ) ແລະ CXWL (ລູກປືນທີ່ມີ buffer ໄຮໂດຼລິກ) ແມ່ນມີຢູ່ໃນສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວສູງແລະຜົນກະທົບສູງ.

ຂໍ້ໄດ້ປຽບໂຄງສ້າງທີ່ສໍາຄັນ

• Double Rod Double Thrust Output: ການຮັບຮອງເອົາໂຄງສ້າງປະສົມປະສານຂອງລູກສູບສອງແລະທໍ່ສອງ, ແຮງດັນທາງທິດສະດີແມ່ນສອງເທົ່າຂອງກະບອກສູບດ່ຽວທີ່ມີຂະຫນາດເຈາະດຽວກັນ, ສະຫນອງແຮງຂັບເຄື່ອນທີ່ມີປະສິດທິພາບແລະຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງໂດຍລວມ. ຮູບແບບ CX2 ມາດຕະຖານຮັບຮອງເອົາການຊີ້ນໍາທີ່ມີສະໄລ້ທີ່ມີຄວາມແມ່ນຍໍາສູງສໍາລັບການເຄື່ອນໄຫວເສັ້ນທີ່ຫມັ້ນຄົງ.

• Ultra-High Anti-Rotation & Positioning ຄວາມຖືກຕ້ອງ: ໂຄງປະກອບການ double-rod symmetrical ຮັບຮູ້ປະສິດທິພາບຕ້ານການຫມຸນກົນຈັກທີ່ເຊື່ອຖືໄດ້. ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນໄປຮອດ ±0.1° (φ10) ແລະ ±0.02° (φ25), ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. ເຄື່ອງຈັກຂະຫນານທີ່ມີຄວາມແມ່ນຍໍາສູງລະຫວ່າງພື້ນຜິວຍຶດແລະ piston rods ຢ່າງຫຼວງຫຼາຍເສີມຂະຫຍາຍຄວາມຕ້ານທານກັບການໂຫຼດດ້ານຂ້າງແລະ eccentric.

• ການຕິດຕັ້ງແບບຫຼາຍທິດທາງ ແລະມີຄວາມຍືດຫຍຸ່ນຕໍ່າ: ການອອກແບບຕົວເຄື່ອງທີ່ກະທັດຮັດບາງທີ່ສຸດ ປັບຕົວເຂົ້າກັບພື້ນທີ່ອຸປະກອນແຄບ ແລະ ຈຳກັດຢ່າງສົມບູນ. ທັງ​ຮ່າງ​ກາຍ​ກະ​ບອກ​ສູບ​ແລະ​ແຜ່ນ​ທ້າຍ​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ຕິດ​ຕັ້ງ​ຄົງ​ທີ່​, ເຮັດ​ໃຫ້​ສອງ​ຮູບ​ແບບ​ການ​ເຮັດ​ວຽກ​:ຮ່າງກາຍຂອງກະບອກສູບຖືກສ້ອມແຊມດ້ວຍແຜ່ນທ້າຍເຄື່ອນທີ່ ຫຼືແຜ່ນທ້າຍຖືກແກ້ໄຂດ້ວຍຕົວກະບອກສູບເຄື່ອນທີ່. ປະກອບດ້ວຍຮູຍຶດຕິດສີ່ດ້ານແລະພອດທໍ່ສາມທິດທາງ, ມັນສະຫນັບສະຫນູນການແກ້ໄຂຈາກທາງເທິງ, ລຸ່ມແລະດ້ານຂ້າງດ້ວຍຮູບແບບທໍ່ອາກາດທີ່ມີຄວາມຍືດຫຍຸ່ນ.

• ການດໍາເນີນງານກ້ຽງ & ຊີວິດການບໍລິການຍາວ: ໂຄງສ້າງ reciprocating double-acting ກັບ dual-end buffers ຢາງເປັນການຕັ້ງຄ່າມາດຕະຖານປະສິດທິພາບຫຼຸດຜ່ອນຜົນກະທົບການເຄື່ອນໄຫວແລະສຽງລົບກວນປະຕິບັດງານ. ລຸ້ນ buffer ໄຮໂດຼລິກ CXWM/CXWL ທາງເລືອກໃຫ້ການດູດຊຶມການຊ໊ອກທີ່ດີເລີດສໍາລັບການເຮັດວຽກທັງຄວາມໄວສູງແລະຄວາມໄວຕ່ໍາ, ຮັບຮູ້ການຫຼຸດຜ່ອນສຽງລົບກວນແລະການປະຕິບັດການສ້ອມແປງທີ່ບໍ່ມີການບໍາລຸງຮັກສາ. ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ສະອາດແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາປະຈໍາວັນ.

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

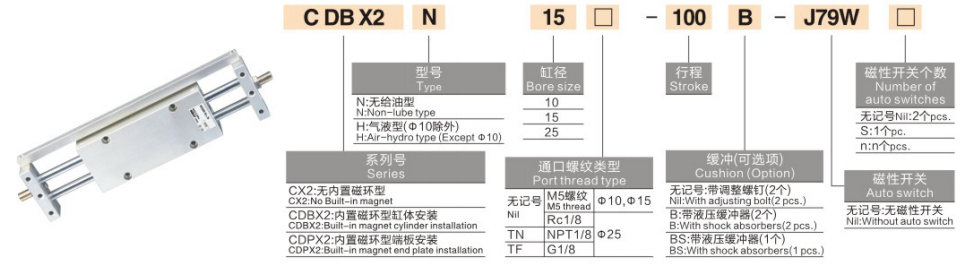

ຕົວຢ່າງຕົວແບບ: CX2N15-50 | CX225-100-M9BW

ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

• CX210-25: ເຈາະ 10mm, stroke 25mm, ປະເພດມາດຕະຖານໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

• CX215-75-2S: ເຈາະ 15mm, stroke 75mm, ສະວິດແມ່ເຫຼັກຄູ່ສໍາລັບການກວດພົບສອງຕໍາແຫນ່ງ

• CX2N25-100: ເຈາະ 25mm, stroke 100mm, ປະເພດທີ່ບໍ່ມີແມ່ເຫຼັກສໍາລັບສະຖານະການທີ່ລະອຽດອ່ອນແມ່ເຫຼັກ

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກມາດຕະຖານ

(ເງື່ອນ​ໄຂ​ການ​ທົດ​ສອບ​ມາດ​ຕະ​ຖານ​: 20 ℃​ອຸນ​ຫະ​ພູມ​ປົກ​ກະ​ຕິ​, ຄວາມ​ກົດ​ດັນ 0.5MPa​)

1. ຂໍ້ມູນສະເພາະດ້ານປະສິດທິພາບທົ່ວໄປ

• ຮູບແບບການດໍາເນີນການ: Double-acting (ການຂັບລົດ synchronous ສອງລູກສູບ)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.15 ~ 0.7MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.05MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທໍາມະດາທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 500mm/s (ມາດຕະຖານ CX2); ສູງເຖິງ 800mm/s (CXWM/CXWL ລຸ້ນຄວາມໄວສູງ)

• ໂໝດ Buffer: Dual-end buffer ຢາງ (ມາດຕະຖານ); ບັບເຟີໄຮໂດຼລິກທາງເລືອກສໍາລັບແບບ CXWM/CXWL

• ໂໝດການຫຼໍ່ລື່ນ: ການປະຕິບັດການບໍາລຸງຮັກສາທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ສະອາດ

2. Theoretical Double Thrust Data (Unit: N)

3. ຂໍ້ມູນແຮງບິດຂ້າງຫຼັງທີ່ອະນຸຍາດ (ຫົວໜ່ວຍ: N·m)

4. ຂໍ້ມູນນ້ໍາຫນັກຜະລິດຕະພັນ (50mm Stroke, Unit: kg)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ການໂອນວັດສະດຸທີ່ຊັດເຈນ: ເຫມາະສໍາລັບການແປ workpiece ເອເລັກໂຕຣນິກແລະ semiconductor, ການແລກປ່ຽນ pallet ແລະ jig pushing / ດຶງ. ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນສູງພິເສດຮັບປະກັນສູນການຊົດເຊີຍໃນລະຫວ່າງການຕັ້ງຕໍາແຫນ່ງແລະຂະບວນການໂອນຄວາມແມ່ນຍໍາສູງ.

• ການຍົກຂະໜາດກາງ-ໜັກ: ເຫມາະສໍາລັບການຍົກ workpiece line ການຜະລິດ, mold ejection ແລະການຂັບລົດຫນັກໃນໄລຍະສັ້ນ. ໂຄງສ້າງ double-thrust ເປັນເອກະລັກແລະຄວາມສາມາດໃນການໂຫຼດຕ້ານ eccentric ທີ່ເຂັ້ມແຂງໃຫ້ປະສິດທິພາບການຂັບລົດທີ່ຫມັ້ນຄົງແລະມີອໍານາດ.

• ສະຖານີອັດຕະໂນມັດອາວະກາດທີ່ຈຳກັດ: ທີ່ສົມບູນແບບສໍາລັບການຕິດຕັ້ງອຸປະກອນຊ່ອງຫວ່າງແຄບ, ການຈັດວາງຫນາແຫນ້ນຕາມແນວນອນແລະການຈັດລຽງຫຼາຍກະບອກຫນາແຫນ້ນ. ຮ່າງ​ກາຍ​ທີ່​ມີ​ຮູບ​ແບບ​ຕ​່​ໍ​າ​ແລະ​ການ​ອອກ​ແບບ​ການ​ຕິດ​ຕັ້ງ​ຫຼາຍ​ທິດ​, ເພີ່ມ​ທະ​ວີ​ການ​ນໍາ​ໃຊ້​ຊ່ອງ​.

• ສະພາບແວດລ້ອມການເຮັດວຽກທີ່ມີຄວາມສະອາດສູງ: ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນແລະຂີ້ຝຸ່ນຕ່ໍາປັບຕົວເຂົ້າກັບອຸປະກອນການແພດ, ອາຫານແລະເອເລັກໂຕຣນິກທີ່ມີຄວາມແມ່ນຍໍາ. ຮຸ່ນທາງເລືອກທີ່ບໍ່ມີແມ່ເຫຼັກ (N-type) ກົງກັບສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ລະອຽດອ່ອນແມ່ເຫຼັກຢ່າງສົມບູນໂດຍບໍ່ມີການແຊກແຊງແມ່ເຫຼັກ.

ຄູ່ມືການເລືອກດ່ວນສາມຂັ້ນຕອນ

1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກຂະຫນາດເຈາະຕາມການໂຫຼດຕົວຈິງ. ຮັບປະກັນຄວາມດັນຄູ່ທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 1.5 ດ້ວຍຂອບຄວາມປອດໄພພຽງພໍ. ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຮູບແບບເຈາະຂະຫນາດໃຫຍ່ φ25 ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີການໂຫຼດດ້ານຂ້າງຫນັກ.

2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ມາດຕະຖານເສັ້ນເລືອດຕັນໃນຕັ້ງແຕ່ 25mm ຫາ 200mm, ເລືອກຕາມຄວາມຕ້ອງການຂອງການເດີນທາງຕົວຈິງ. ຕ້ອງການຕົວແບບບັຟເຟີ CXWM/CXWL ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຈັງຫວະຍາວ, ຄວາມໄວສູງ ແລະຜົນກະທົບເລື້ອຍໆ.

3. ການເລືອກການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ

￮ ການກວດຫາຕໍາແໜ່ງຄູ່ຄູ່: ເລືອກການຕັ້ງຄ່າສະວິດແມ່ເຫຼັກຄູ່ 2S ສໍາລັບການຈັດຕໍາແໜ່ງການຈໍາກັດເສັ້ນເລືອດຕັນທີ່ຖືກຕ້ອງ.

￮ ສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວສູງ & ຜົນກະທົບ: ເລືອກ CXWM (slide bearing + hydraulic buffer) / CXWL (ball bearing + hydraulic buffer) ລຸ້ນຍົກລະດັບ.

￮ ສະຖານະການທີ່ລະອຽດອ່ອນແມ່ເຫຼັກ: ໃຊ້ກະບອກທີ່ບໍ່ມີແມ່ເຫຼັກປະເພດ N ເພື່ອຫຼີກເວັ້ນການແຊກແຊງແມ່ເຫຼັກ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CX2 series double rod slide cylinder integrates double thrust output, ultra-high anti-rotation precision, low-profile compact structure and multi-directional mounting flexibility , ສະຫນອງການແກ້ໄຂການຂັບລົດຫນັກຂະຫນາດກາງທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ມີຄວາມແມ່ນຍໍາໃນພື້ນທີ່ຈໍາກັດ.
