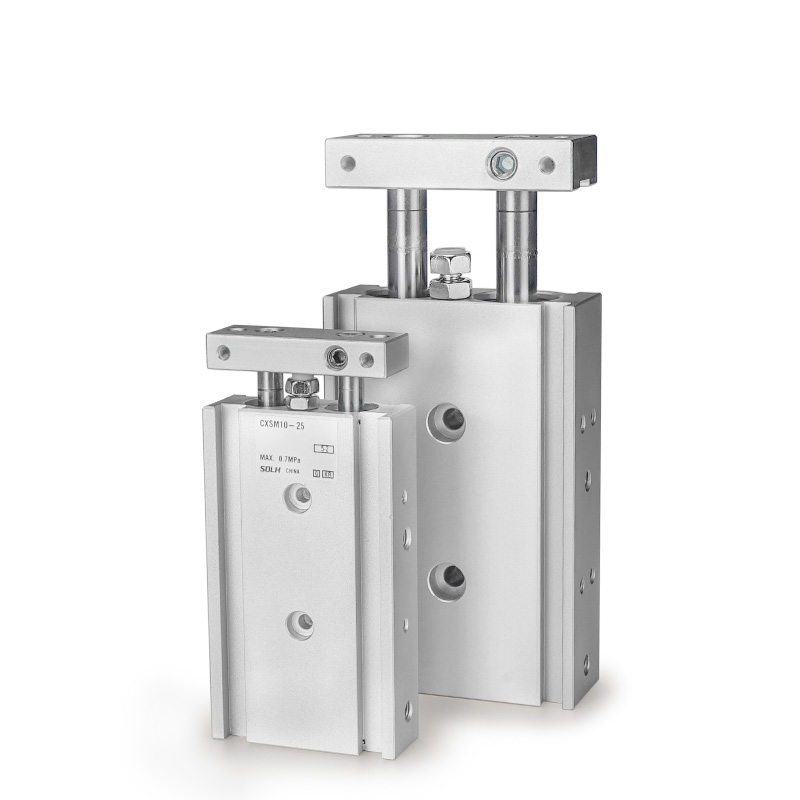

CXS Series Dual Rod Cylinder

CXS Series Twin Rod Cylinder | ຊົງກະບອກສູບລົມອັດແໜ້ນສູນການຫມຸນຄວາມແຂງສູງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH CXS ເປັນກະບອກສູບຄູ່ແຝດທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ, ນຳໃຊ້ໂຄງສ້າງລູກສູບຄູ່ ແລະ ທໍ່ຄູ່ແບບປະສົມປະສານ. ປະກອບດ້ວຍການຂັບເຄື່ອນຄູ່ coaxial ແລະການຂັບລົດລູກສູບສອງ synchronous, ມັນສະຫນອງແຮງດັນເກືອບສອງເທົ່າເມື່ອທຽບກັບກະບອກສູບດຽວ, ຈັບຄູ່ກັບການປະຕິບັດການຫມຸນສູນ ±0.1° ທີ່ຊັດເຈນທີ່ສຸດ. ດ້ວຍຄວາມແຂງກະດ້າງທີ່ດີເລີດແລະການຕໍ່ຕ້ານການໂຫຼດດ້ານຂ້າງທີ່ເຂັ້ມແຂງ, ກະບອກນີ້ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນເສີມ, ເຫມາະຢ່າງສົມບູນສໍາລັບການເຄື່ອນໄຫວເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາສູງເຊັ່ນ: ການເລືອກເອົາແລະສະຖານທີ່, ການຍົກຍ້າຍວັດສະດຸ, ການວາງຕໍາແຫນ່ງແລະການກົດດັນໃນພື້ນທີ່ອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

• Dual Piston & Dual Guide Rod Integration: ການຕັ້ງຄ່າລູກປືນສະໄລ້ທາງເລືອກ (M) ແລະລູກປືນ (L) ທີ່ມີຂະຫນາດລວມທົ່ວໄປຢ່າງສົມບູນ, ເຫມາະສົມກັບເງື່ອນໄຂການເຮັດວຽກທີ່ຫຼາກຫຼາຍແລະງົບປະມານຄ່າໃຊ້ຈ່າຍ.

• ການອອກແບບແມ່ເຫຼັກມາດຕະຖານ & Buffer: ວົງແມ່ເຫຼັກໃນຕົວ (ມາດຕະຖານ Z suffix) ສະຫງວນຕໍາແຫນ່ງສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີການວົງເລັບພິເສດ. Dual-end buffer ຢາງມາເປັນມາດຕະຖານ; air buffer ເປັນທາງເລືອກສໍາລັບຮູບແບບເຈາະຂະຫນາດໃຫຍ່ເພື່ອກໍາຈັດຜົນກະທົບຄວາມໄວສູງ.

• Built-In ຄວາມເຂັ້ມຂຸ້ນສູງ: ໂຄງປະກອບການ rod ຄູ່ແຝດປະສົມປະສານຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມຫມັ້ນຄົງຂອງໂຄງສ້າງໂດຍລວມ, ປະສິດທິພາບຕ້ານການໂຫຼດຂ້າງຄຽງແລະ eccentric, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການເຄື່ອນໄຫວ linear ຄົງແລະຊ້ໍາ.

ການຈັດປະເພດຊຸດຍ່ອຍຫຼັກ (ປະເພດລູກປືນ ແລະປະເພດເຊືອກ)

ຊຸດ CXS ກວມເອົາສີ່ຕົວແບບຕົ້ນຕໍ, ກົງກັນຢ່າງເຕັມທີ່ກັບເຄື່ອງຫນັກທີ່ມີຄວາມໄວຕ່ໍາ, ຄວາມແມ່ນຍໍາຄວາມໄວສູງແລະສະຖານະການເຮັດວຽກສອງດ້ານຜ່ານທໍ່ສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

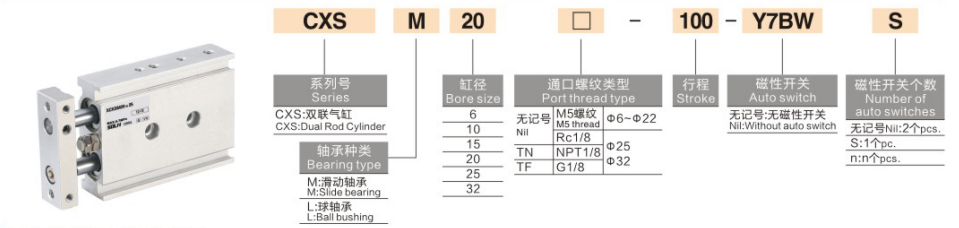

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

ຕົວຢ່າງຕົວແບບ: CXSM20-50Z-M9B

1. ນິຍາມລະຫັດຊື່

1. ລະຫັດຊຸດ: CXS + bearing & rod type (M/L/WM/WL)

2. ຂະຫນາດເຈາະ: 6 / 10 / 15 / 20 / 25 / 32mm (ຂອບເຂດມາດຕະຖານເຕັມ)

3. ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (ເສັ້ນເລືອດຕັນໃນສູງສຸດ: 100mm)

4. ການຕັ້ງຄ່າ Buffer & Magnetic Ring

￮ Z: ການ​ຕັ້ງ​ຄ່າ​ມາດ​ຕະ​ຖານ (built-in ສະ​ນະ​ແມ່​ເຫຼັກ + buffer ຢາງ​ສອງ​ທ້າຍ​, ເຂົ້າ​ກັນ​ໄດ້​ກັບ​ການ​ຕິດ​ຕັ້ງ​ສະ​ວິດ​ແມ່​ເຫຼັກ​)

￮ AZ: Air buffer (ພຽງແຕ່ສໍາລັບ φ20/25/32 bores ຂະຫນາດໃຫຍ່, ສໍາລັບຄວາມໄວສູງ & ສະຖານະການຕ້ານຜົນກະທົບຫນັກ)

￮ ບໍ່ມີຕົວຕໍ່ທ້າຍ Z: ປະເພດທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ (ບໍ່ມີການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ)

5. ສະຫຼັບແມ່ເຫຼັກ: ທາງເລືອກ D-M9B, D-A93, D-M9N ແລະແບບອື່ນໆ; ຕິດຕັ້ງໂດຍກົງຢູ່ໃນຮ່ອງຂ້າງ rod ຄູ່ມືໂດຍບໍ່ມີການວົງເລັບ mounting

6. ລັອກອຸປະກອນ (ທາງເລືອກ): R (lock end retract), P (extend end lock)

ຕົວກໍານົດການດ້ານວິຊາການມາດຕະຖານທົ່ວໄປ

(ເງື່ອນໄຂການທົດສອບມາດຕະຖານ: 20 ℃ອຸນຫະພູມປົກກະຕິ, ອາກາດແຫ້ງ)

• ຮູບແບບການດໍາເນີນການ: ຂັບຊິ້ງລູກສູບສອງຄັ້ງທີ່ມີແຮງດັນສອງເທົ່າ (ອອກແຮງດັນສອງເທົ່າ)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1 ~ 0.7MPa (ຄວາມກົດດັນການເຮັດວຽກຕ່ໍາສຸດ: 0.1MPa)

• ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.05MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທໍາມະດາທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວປະຕິບັດງານ: 30 ~ 300mm/s (CXSL ປະເພດຄວາມໄວສູງເຖິງ 400mm/s)

• ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ: ± 0.1° (ຄວາມ​ແມ່ນ​ຍໍາ​ສູງ​ສຸດ​, ເກືອບ​ສູນ​ການ​ບິດ​)

• ໂໝດ Buffer: Dual-end buffer ຢາງເປັນມາດຕະຖານ; air buffer (AZ) ທາງເລືອກສໍາລັບ φ20/25/32 bores

• ຂະໜາດທໍ່ທໍ່

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• ວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງ 3 ດ້ານ (ລຸ່ມ / ເທິງ / ຂ້າງ), ການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນປັບຕົວເຂົ້າກັບການຈັດວາງອຸປະກອນຫນາແຫນ້ນຕ່າງໆ.

ຂໍ້ມູນທາງທິດສະດີ & ຄວາມເຄັ່ງຕຶງ (@0.5MPa, ຫົວໜ່ວຍ: N)

ໂຄງສ້າງລູກສູບ double-piston ສະຫນອງຜົນບັງຄັບໃຊ້ສອງເທົ່າ ເມື່ອປຽບທຽບກັບກະບອກສູບລູກສູບດຽວທີ່ມີຂະຫນາດເຈາະດຽວກັນ

ຄູ່ມືການເລືອກດ່ວນ

1. ການເລືອກປະເພດ Bearing & Rod: ເລືອກ CXSM ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ທົນທານຕໍ່ການສວມໃສ່ແລະການໂຫຼດຫນັກ; ເລືອກ CXSL ສໍາລັບການດໍາເນີນງານຄວາມໄວສູງແລະກ້ຽງທີ່ສຸດ; ຮັບຮອງເອົາ CXSWM/CXSWL ສໍາລັບຜົນຜະລິດຜ່ານທາງສອງດ້ານແລະຄວາມຕ້ອງການການດໍາເນີນງານສອງດ້ານ.

2. ການເລືອກການຕັ້ງຄ່າແມ່ເຫຼັກ: ເລືອກ Z suffix ທີ່ມີວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການກວດພົບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນ; omit Z suffix ສໍາລັບສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ.

3. ການເລືອກການຕັ້ງຄ່າ Buffer: ຕິດຕັ້ງ AZ air buffer ສໍາລັບສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວສູງ, ໄລຍະໄກແລະຜົນກະທົບສູງ; ຮັບຮອງເອົາ buffer ຢາງມາດຕະຖານສໍາລັບສະຖານະການທົ່ວໄປທົ່ວໄປ.

4. Bore & Stroke ການຄັດເລືອກ: ຢືນຢັນຂະຫນາດເຈາະຕາມຄວາມຕ້ອງການ thrust ແລະໂຫຼດຕົວຈິງ; ລະດັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານແມ່ນ 5 ~ 100 ມມ, ຈໍາກັດເສັ້ນເລືອດຕັນໃນສູງສຸດ 100 ມມ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CXS series cylinder rod twin features output double-piston double-thrust, ±0.1° zero rotation precision, high lateral load resistance and a optional buffer air, serving as a cost-efficient high-precision driving solution for compact automated positioning, pressing and transfer stations.
