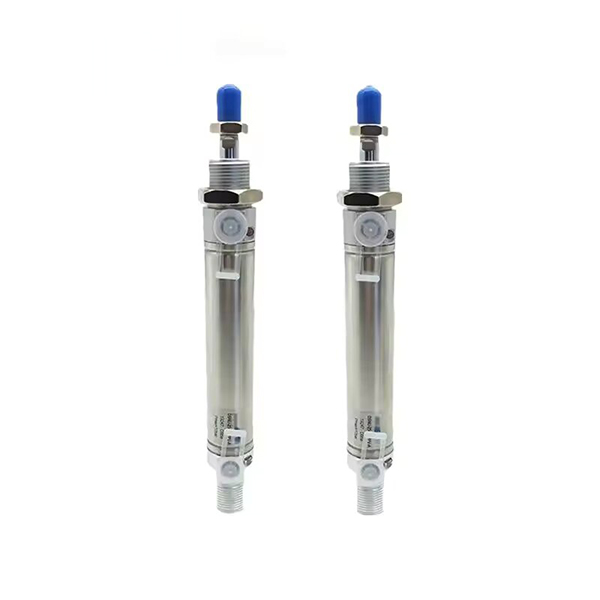

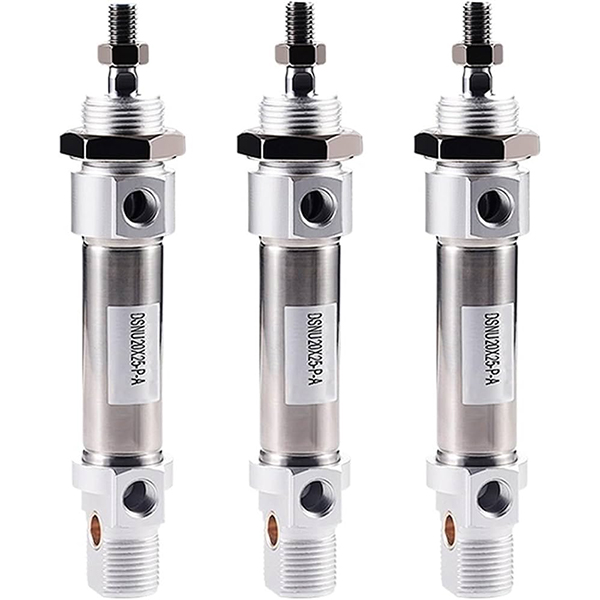

DSNU Series Stainless Steel ກະບອກສູບ Mini | ISO 6432 ກະບອກສູບລົມຕ້ານການກັດກ່ອນມາດຕະຖານ ISO 6432

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH DSNU ເປັນກະບອກສູບນິວເມຕິກຂະໜາດນ້ອຍສະແຕນເລດທີ່ມີປະສິດທິພາບສູງທີ່ສອດຄ່ອງກັບມາດຕະຖານສາກົນ ISO 6432 ແລະ CETOP RP52P. ມັນກວມເອົາຂອບເຂດເຈາະຈາກφ8 ຫາ φ63mm, ປະກອບດ້ວຍທໍ່ກະບອກສະແຕນເລດ SUS304 ເຕັມແລະ piston rod, ປັບ cushioning pneumatic ດ້ວຍຕົນເອງ, ການຕໍ່ຕ້ານ corrosion ດີກວ່າແລະຊີວິດການບໍລິການ ultra-ຍາວ. ເຫມາະສົມກັບ FESTO DSNU, SMC CM2 ແລະ Airtac MG ຊຸດ, ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອາຫານ, ຢາ, ເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່, ແຜ່ນແພແລະສະຖານະການອັດຕະໂນມັດພິເສດທີ່ມີຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອແລະສະພາບການເຮັດວຽກເປັນດ່າງອ່ອນໆ.

  1.1 ມາດຕະຖານທົ່ວໂລກ & ການປ່ຽນແປງເຕັມຮູບແບບ

     ຜະລິດໂດຍສອດຄ່ອງກັບ ISO 6432 ແລະ CETOP RP52P ມາດຕະຖານອຸດສາຫະກໍາສາກົນຢ່າງເຂັ້ມງວດ, ຂະຫນາດການຕິດຕັ້ງທັງຫມົດແລະຂໍ້ມູນສະເພາະຂອງການໂຕ້ຕອບແມ່ນເປັນເອກະພາບໃນທົ່ວໂລກ. ມັນບັນລຸການປ່ຽນແປງທີ່ສົມບູນກັບກະບອກສູບ mini ຍີ່ຫໍ້ສາກົນຕົ້ນຕໍ, ສະຫນັບສະຫນູນການທົດແທນການດັດແກ້ສູນແລະການຍົກລະດັບ batch ຂອງອຸປະກອນອັດຕະໂນມັດມາດຕະຖານ.

  1.2 ໂຄງສ້າງທີ່ທົນທານຕໍ່ການກັດກ່ອນຂອງສະແຕນເລດເຕັມ

     ການຮັບຮອງເອົາທໍ່ກະບອກສະແຕນເລດ SUS304 ຊັ້ນນໍາແລະທໍ່ລູກສູບ, ຈັບຄູ່ກັບຝາປິດທ້າຍຂອງໂລຫະປະສົມອາລູມິນຽມ forged. ໂຄງສ້າງວັດສະດຸທີ່ປະສົມປະສານໄດ້ສະຫນອງການຕ້ານການ corrosion ທີ່ດີເລີດ, ຕ້ານ corrosion ແລະປະສິດທິພາບສູງ, ຢ່າງສົມບູນປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງເຊັ່ນ: ຄວາມຊຸ່ມຊື່ນສູງ, ຝຸ່ນ, ອາຊິດອ່ອນແອແລະເປັນດ່າງອ່ອນແອ, ໄກເກີນກວ່າກະບອກອາລູມິນຽມ mini ທໍາມະດາໃນຄວາມທົນທານ.

  1.3 Roller Crimped Firm ໂຄງສ້າງ

     ການຮັບຮອງເອົາເທກໂນໂລຍີການປະທັບຕາ roller crimping ມືອາຊີບສໍາລັບການເຊື່ອມຕໍ່ການປົກຫຸ້ມຂອງທ້າຍດ້ວຍໂຄງສ້າງໂດຍລວມທີ່ແຫນ້ນຫນາແລະແຫນ້ນ, ຄວາມຕ້ານທານການສັ່ນສະເທືອນທີ່ໂດດເດັ່ນແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. ຮູບຊົງກົມກົງທີ່ມີໂຄງສ້າງທີ່ລຽບງ່າຍ ແລະສະດວກໃນການຖອດປະກອບ ແລະ ບຳລຸງຮັກສາປະຈຳວັນ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານພາຍຫຼັງ.

  1.4 ຕົວເລືອກແບບເຄື່ອນໄຫວແບບຫຼາກຫຼາຍ & ປະເພດສັ້ນ

     • DSNU Double Acting: ການເຄື່ອນໄຫວທີ່ຮັບປະທານທາງອາກາດແບບຄູ່, ເປັນປະເພດມາດຕະຖານທົ່ວໄປທີ່ສຸດສໍາລັບລະບົບອັດຕະໂນມັດແບບເສັ້ນທຳມະດາ.

     • DSNU-…-P ການສະແດງດ່ຽວ (Push Out): ໂຄງປະກອບການຍູ້ອອກພາກຮຽນ spring, ການຂະຫຍາຍອັດຕະໂນມັດຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານສໍາລັບສະຖານະການປັບຄວາມປອດໄພ.

     • DSNU-…-R ການສະແດງດ່ຽວ (ດຶງກັບຄືນ): ໂຄງປະກອບການກັບຄືນພາກຮຽນ spring, retraction ອັດຕະໂນມັດຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານສໍາລັບກົນໄກການຈັດຕໍາແຫນ່ງປ້ອງກັນ.

     • DSNU-…-PPV Cushion ປັບຕົນເອງ: Dual-end ອັດສະລິຍະ buffer pneumatic ປັບຕົນເອງໄດ້, ບໍ່ມີການປັບຄູ່ມືທີ່ຕ້ອງການ, ເຫມາະສໍາລັບການປະຕິບັດລະດັບຄວາມກົດດັນຢ່າງເຕັມທີ່ຄວາມໄວສູງ.

     • DSNU-S ປະເພດສັ້ນ: ສັ້ນກວ່າ 35mm ໃນຄວາມຍາວໂດຍລວມແລະ 40% ໃນຄວາມກວ້າງແຄບກວ່າປະເພດມາດຕະຖານ, ປັບແຕ່ງສໍາລັບສະຖານະການການຕິດຕັ້ງພື້ນທີ່ແຄບທີ່ສຸດ.

  1.5 ອັບເກຣດ Cushion & Low-Friction Sealing System

     ມາດຕະຖານທີ່ຕິດຕັ້ງດ້ວຍແຜ່ນ buffer elastic (P) ສໍາລັບສິ່ງລົບກວນພື້ນຖານແລະການຫຼຸດຜ່ອນຜົນກະທົບ; ທາງເລືອກທີ່ເປັນນະວັດຕະກໍາ PPV ເບາະອາກາດປັບຕົນເອງ, ປັບຕົວກັບ 0.1 ~ 1.0MPa ລະດັບຄວາມກົດດັນເຕັມທີ່ມີ buffering ປັບອັດຕະໂນມັດສໍາລັບການເຄື່ອນໄຫວເລື້ອຍໆຄວາມໄວສູງ. ປະກອບດ້ວຍປະທັບຕາທີ່ມີ friction low-friction bidirectional ແລະ groove ການເກັບຮັກສານ້ໍາມັນໃນຕົວ, ກະບອກສູບມີຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາສຸດ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ຫມັ້ນຄົງແລະຊີວິດການບໍລິການຂອງຫຼາຍກ່ວາ 8 ລ້ານຮອບວຽນ.

  1.6 Precision Magnetic Induction Configuration

     ວົງແຫວນແມ່ເຫຼັກທີ່ມີທາງເລືອກ (ລະຫັດ A) ແມ່ນເຂົ້າກັນໄດ້ກັບສະຫຼັບແມ່ເຫຼັກຊຸດ FESTO SMT ແລະ SMC M9B, ເຮັດໃຫ້ການກວດສອບຕໍາແຫນ່ງ piston ທີ່ຖືກຕ້ອງໃນເວລາທີ່ແທ້ຈິງແລະການຄວບຄຸມການເຊື່ອມຕໍ່ສັນຍານ PLC, ສະຫນັບສະຫນູນການຈັດຕໍາແຫນ່ງຮອບວຽນອັດຕະໂນມັດແລະການຕິດຕາມອັດສະລິຍະ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

 1. ໂຄງສ້າງຕົວແບບທົ່ວໄປ: DSNU25-100-PPV-A-MQ

  2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • Double Acting PPV Cushion ແບບແມ່ເຫຼັກ: DSNU32-75-PPV-A-MQ (ເຈາະ 32 ມມ, ເສັ້ນຜ່າກາງ 75 ມມ, ການຕິດຕັ້ງຝາຂ້າງຂ້າງ, ອຸປະກອນແມ່ເຫຼັກ)

     • ຮູບແບບເບາະສຕິກແບບຄູ່ແບບສັ້ນປະເພດ: DSNU-S20-50-P-A (20mm bore, 50mm stroke, ultra-compact ສັ້ນ, ອຸປະກອນແມ່ເຫຼັກ)

     • ຮູບແບບການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວ: DSNU16-30-R-P-A (16mm ເຈາະ, 30mm stroke, ປັບພາກຮຽນ spring, ອຸປະກອນແມ່ເຫຼັກ)

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ (ປະເພດມາດຕະຖານ)

4. 0.5MPa Theoretical Thrust & Tension Reference Chart (Single Rod)

  4.1 Double Acting (DSNU) ຂໍ້ມູນປະສິດທິພາບ

  4.2 Single Acting (DSNU-R Spring Return) ຂໍ້ມູນປະສິດທິພາບ

5. ຮູບແບບການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

  5.1 ວິ​ທີ​ການ​ຕິດ​ຕັ້ງ​ທີ່​ມີ​ຄວາມ​ຫຼາກ​ຫຼາຍ​

     • MQ Lateral Port Flange: ການຕິດຕັ້ງແບບສ້ອມແຊມແປນມາດຕະຖານທີ່ມີຊ່ອງສຽບອາກາດດ້ານຂ້າງ, ປະເພດທົ່ວໄປທີ່ສຸດສໍາລັບຮູບແບບອັດຕະໂນມັດແບບດັ້ງເດີມ

     • MA Axial Port Flange: ການອອກແບບຊ່ອງອາກາດທາງແກນ, ດັດແປງໂດຍສະເພາະສໍາລັບພື້ນທີ່ການຕິດຕັ້ງຕາມແກນຈໍາກັດ

     • MH Direct Mount: End cover ໂຄງສ້າງການແກ້ໄຂໂດຍກົງ, ultra-thin body ສໍາລັບການຕິດຕັ້ງຊ່ອງແຄບ

     • KP Clamping Unit: ຟັງຊັນລັອກໃນຕົວສໍາລັບການແກ້ໄຂຕໍາແຫນ່ງ stroke arbitrary ແລະຕໍາແຫນ່ງຕ້ານການຊົດເຊີຍ

     • FA/FB ໜ້າ/ຫລັງ: ການສ້ອມແຊມໜ້າແປນຮາບພຽງດ້ານໜ້າ ແລະດ້ານຫຼັງ, ຮອງຮັບອຸປະກອນຕິດຕັ້ງມາດຕະຖານ ISO ໄດ້ຢ່າງສົມບູນ

  5.2 ຊຸດອະນຸພັນຫຼັກ

     • DSNU ມາດຕະຖານ: Universal double acting type with elastic or air buffer for general automation

     • DSNU-S ປະເພດສັ້ນ: ຮ່າງ​ກາຍ​ທີ່​ສັ້ນ​ລົງ​, ສະ​ເພາະ​ສໍາ​ລັບ​ສະ​ຖາ​ນະ​ການ​ການ​ຕິດ​ຕັ້ງ​ຊ່ອງ​ແຄບ ultra​

     • DSNU-…-P/R ການສະແດງດ່ຽວ: Spring push-out / spring return single acting model for safety reset ສະພາບການເຮັດວຽກ

     • DSNU-…-PPV Cushion ປັບຕົນເອງ: ອັດສະລິຍະ buffering ປັບຕົວໄດ້, ຕ້ອງການສໍາລັບການດໍາເນີນການ cyclic ເລື້ອຍໆຄວາມໄວສູງ

6. DSNU vs CM2 vs MG ການປຽບທຽບການເລືອກ

7. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. ການຄັດເລືອກເຈາະ: ເລືອກ​ຂະ​ຫນາດ​ເຈາະ​ທີ່​ເຫມາະ​ສົມ​ຕາມ​ນ​້​ໍາ​ຫນັກ​ການ​ໂຫຼດ​ຕົວ​ຈິງ​, ສະ​ຫງວນ​ຂອບ​ເຂດ​ຄວາມ​ປອດ​ໄພ​ຫຼາຍ​ກ​່​ວາ 50​%​. ບູລິມະສິດຊຸດ DSNU ສໍາລັບການດໍາເນີນງານຄວາມໄວສູງ, ການຕໍ່ຕ້ານ corrosion ແລະຄວາມຕ້ອງການຂອງການຈັບຄູ່ມາດຕະຖານສາກົນ.

     2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ເສັ້ນເລືອດຕັນໃນການເຮັດວຽກຕົວຈິງບວກກັບຂອບຄວາມປອດໄພ 10 ~ 20mm; ປະຕິບັດຕາມຂອບເຂດຈໍາກັດເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: double acting ≤500mm, single acting ≤150mm.

     3. ການຕັ້ງຄ່າການທໍາງານ: ເລືອກ PPV ເບາະລົມປັບຕົນເອງສໍາລັບການດໍາເນີນງານຄວາມໄວສູງ (> 500mm/s); ເລືອກປະເພດສັ້ນ DSNU-S ສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຄບ; ຈັບຄູ່ແຫວນແມ່ເຫຼັກ + ສະວິດ SMT/M9B ສໍາລັບການກວດຫາຕໍາແຫນ່ງອັດຕະໂນມັດ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ກະບອກສູບຂະໜາດນ້ອຍສະແຕນເລດ SOLH DSNU ISO 6432 ມີໂຄງສ້າງສະແຕນເລດທີ່ທົນທານຕໍ່ການກັດກ່ອນ, ປັບຕົວອັດສະລິຍະອັດສະລິຍະ, ໃຊ້ງານໄດ້ດົນແບບບໍ່ມີນໍ້າມັນ ແລະຕົວເລືອກການຕິດຕັ້ງທີ່ຫຼາກຫຼາຍ, ຮັບໃຊ້ເປັນການແກ້ໄຂກະບອກສູບຂະໜາດນ້ອຍມາດຕະຖານສາກົນສຳລັບອາຫານ, ການຢາ, ອຸປະກອນອີເລັກໂທຣນິກ ແລະ ສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.
